设计原则

  无风恒温试验箱，是针对高性能电子产品（如：机算机整机，显示器，终端机，车用电子产品，电源供应器，主机板、监视器、交换式充电器等）仿真出一种精密无风恒温环境测试的设备，是提高产品稳定性、可靠性的重要实验设备、是各生产企业提高产品质量和竞争性的重要生产流程，该设备广泛应用于电源电子、电脑、通讯、生物制药等领域。

此恒温箱采用外层风循环，工作室无风特殊结构，根据不同的要求配置控制系统、加热系统、温度控制系统、特殊风道结构、时间控制系统等，通过此测试程序可精密测量相关试验品数据，充分提高客户生产效率和产品品质。

   无风恒温试验箱是一专业模拟环境的试验设备，在容量及规格的设计必须满足当前各类产品的需求下，也必须***自身工作的稳定性，因此它必须是高质量、***的，同时面临未来市场快速增长的发展需求，它应是灵活的、开放的、具备一定的可扩展性。

产品名称无风恒温试验箱

本试验设备禁止：

易燃、爆炸、易挥发性物质试样的试验及储存

腐蚀性物质试样的试验及储存

生物试样的试验或储存

试样限制：强电磁发射源试样的试验及储存

试验功能 ：恒温定值试验

产品特点：

A、试验箱结构设计***合理，配套产品和功能元器件具有国际***水平，能够适应长期、稳定、安全、可靠的生产需求。

能够满足用户为从事上述用途的加工生产要求，且使用、操作、维修方便，使用寿命长

B、设备主要部件选用***品牌厂家的优质产品，确保整机的质量和性能。

C、温度控制系统采用冷热平衡控制方式，使控温更快速，***；

D、温度控制系统在升温过程中采用缓冲升温的方式，自动控制升温的速度，避免在初始升温阶段因升温过快导致试验品

材料应力过大而损坏产品材料结构；

E、控制系统自动调节设备功耗，使设备在***功耗运行，节约电能，降低运行成本。

1，技术参数：

1.1 温度范围:常温+25℃ ～ +100℃

1.2 恒温波动度±0.5℃ （空载时）

1.3 温场均匀度≤±3℃（空载时）

九点温度中，温与***温度要满足设定温度≤±3℃的条件

1.4 升温速率≥1.5℃/min   常温到100℃≤50 min

1.5 系统组成数码显示温度控器加SSR 组成

1.6 控制系统:A、控制系统采用冷热平衡控制方式，使控温更快速，***，温度更稳定。

            B、控制系统自动调节设备功耗，使设备在***功耗运行，节约电能，降低运行成本。

1.7 内箱尺寸: 1000×1500×1000(W×D×H)mm

1.8 噪音＜75db

1.9设备功耗AC380V  15KW

1.10试验条件A，设备工作环境温度为5～40℃、相对湿度≤85%RH

            B，大气压常压

2，结构特征：

2.1 结构方式试验箱采用内循环风道双层壳体结构，模块化设计。

2.2 设备主体部分

          主箱体部分/空气循环部分/加热系统

2.3 设备箱体材质

保温层的厚度为100mm，以***箱体外壁温度与环境温度一致，确保箱内温度不会传导到环境中；

外壁材料：箱体部分外箱材料为喷塑A3 钢板；

内壁材料：SUS304；

绝热材料：内部夹层为玻璃纤维保温棉；

2.4 数据测试孔:2个（￠50mm）用于试验样品加电测试时实时数据采集电缆穿过，附硅胶塞。

2.5 试验室箱门:2 扇，双开方式.

2.6观察窗:1 个,耐高温，可通过观察窗观察到试验箱内试验情况

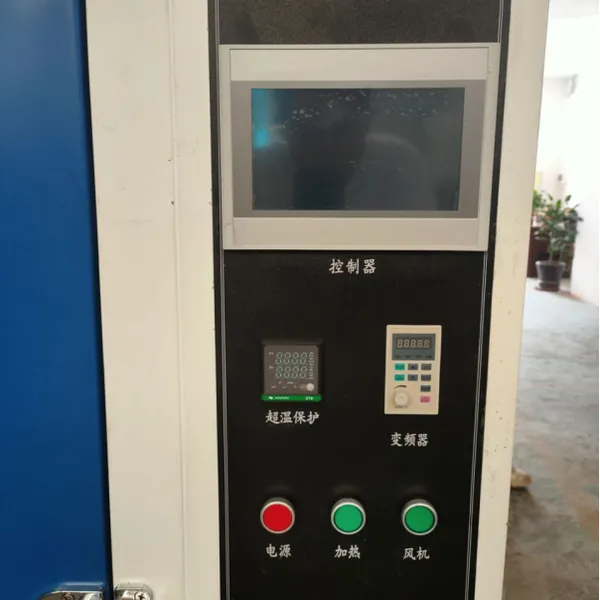

2.7控制操作界面操作按键、紧急按钮。

2.8 配电控制柜各类电控元器件配电板等

3，控制系统：

控制系统:数码显示温度控器加SSR 组成

设定方式:按键输入

输入信号:白金热电阻信号

控制方式:智能模糊PID 控制及自动演算功能

        比率带(PB)：0.1%～999.9%

       积分时间(IT)：SR-92/SR-93 1～3600秒

       微分时间(DT)：SR-92/SR-93 1～1200秒

试验数据显示设定:设定温度、实测温度，设备运行状态等

测量传感器:铠装铂金电阻高精度传感器。

4，空气循环系统：

工作原理：空气从试验箱双层的空气循环风道的加热器（升温）后，通过离心风机循环，通通箱内壁热传导到试验室内，使空气达到所需的温度

通道架:设备风机、加热器的主要固定和支撑部件

风道:特殊双层风道结构

风机系统:采特殊防潮兼散热设计,不锈钢加长轴心高温马达

5，加热系统：

加热器设备发热源，为设备升温和恒温提供所需的热量, 配置合理的表面发热负荷量，无明火，寿命长

控制方式平衡式调温P.I.D + P.W.M + S.S.R

控制模式通过SSR（固态继电器）进行无触点等周期脉冲调宽，从而得到稳定的室内温度

6，安全保护装置：

设备具有超温，风机过热、过流，过热等多种报警保护功能，保护装置包括:

（1）、总电源相序保护装置（防止电源过流和短路，缺相）；

（2）、风机过热保护装置（保护送风机，防止风机温度过高）；

（3）、超温保护装置（防止试验内温度过高，保护试品）；

（4）、保险丝（防止控制回路和照明回路短路）

7，设备使用条件： 由用户***下列各项条件

地面平整，通风良好，不含易燃、爆炸、腐蚀性气体或粉尘；附近没有强电磁辐射源

场地

  设备周围留有适当的维护空间

电源: AC380V

8，工作条件：

1，设备工作的环境温度为≤25℃

2，设备四周保持1 米的空间
