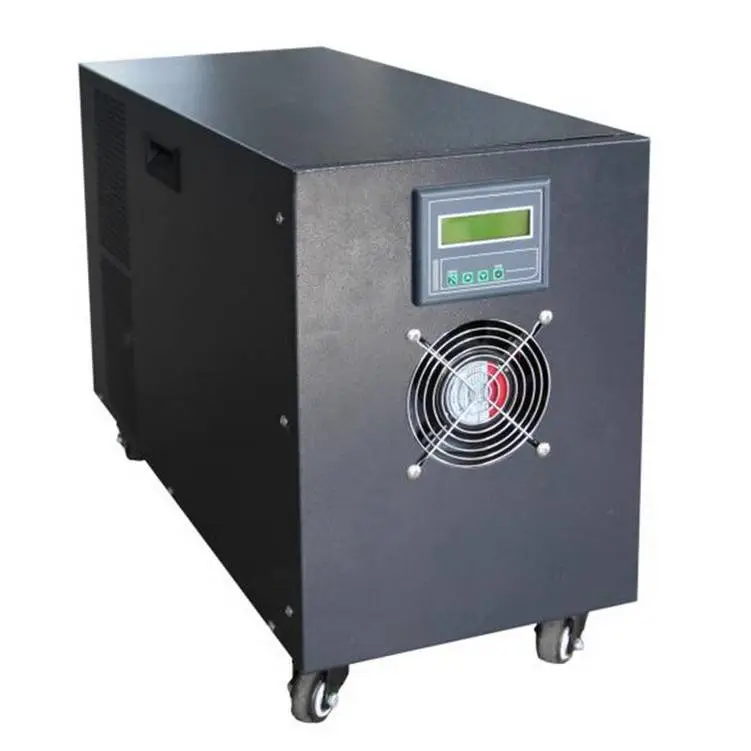

单相无触点交流稳压器 /稳压电源  型号:S9Z-ZBW-D10

库号：M382891

2.技术参数
2.1输入参数
参数名称 指标
额定电压 单相220V
输入范围 ±15%
输入频率 50/60HZ
效率 >98%
2.2输出参数
参数名称 指标
输出额定电压 单相220V
输出电压精度 ±2%
输出附加电压谐波THDv 无附加波形失真（静态）
负载性质 负载
过载能力 120%10分钟 150%1分钟
旁路功能 具备不间断自动旁路
变压器 隔离
2.3控制参数
参数名称 指标
主控元件 主要测量控制芯片采用ARM32位处理器，电压补偿执行元件采用可控硅
控制采样速率 ＞8K/S
响应速度 <10ms
补偿速度 80ms（可设定，可根据需要进行设定补偿速度）
控制电压电流采集方式 每周波逐点采集，数字计算真|有|效值
控制方式 电压闭环控制
2.4显示参数
参数名称 指标
显示介质 128*32（LCD）
显示额定参数 输入电压、输出电压、输入电流、负载率百-分比
显示告警内容 熔丝断、输出过压、输出欠压、输出过载、浪涌保护模块失效
额定参数显示精度 1.0级
电压参数分辨率 0.1V
电流参数分辨率 0.1A

2.5保护参数
参数名称 指标
保护种类 输出过压、输出欠压、熔丝断、防雷浪涌失效、输出过载、短路
保护方式 1、故障时切断输出；2、不间断旁路；可设定
2.6物理参数
参数名称 指标
散热方式 自然冷却或强|制|风冷
防护等级 户内IP21

3.特点
12位高速AD采集，每周波采集128点，单片机进行数字处理运算，电子模块快速补偿
测量技术 12位AD采集，单片机进行数字滤波及真|有|效|值计算
控制 可编程逻辑器件与单片机的配合
人性化的界面 通过操作面板触摸键可以设定各种指标（输出电压、稳压精度、保护功能）
输出波形无失真 无触点过零开关切换，同频、锁相、正弦波叠加补偿原理
抵抗谐波干扰 真|有|效|值|电压检测
负载范围       阻性、容性、感性负载能适应
缓起动抗冲击 具有先|稳|压再输出功能
保护功能 当出现过压、欠压时可在1秒内保护或者不间断自动转换至旁路工作，并且具有缺相、过载、短路保护及故障后声光报警功能
电压电流显示 电压、电流分别真|有|效|值LCD液
