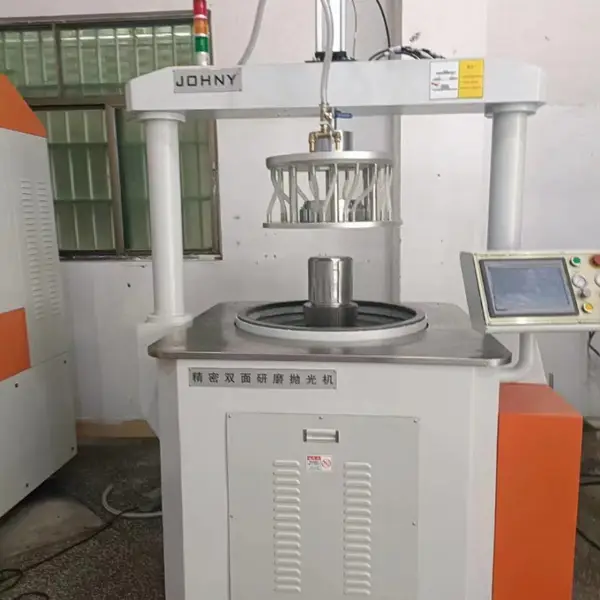

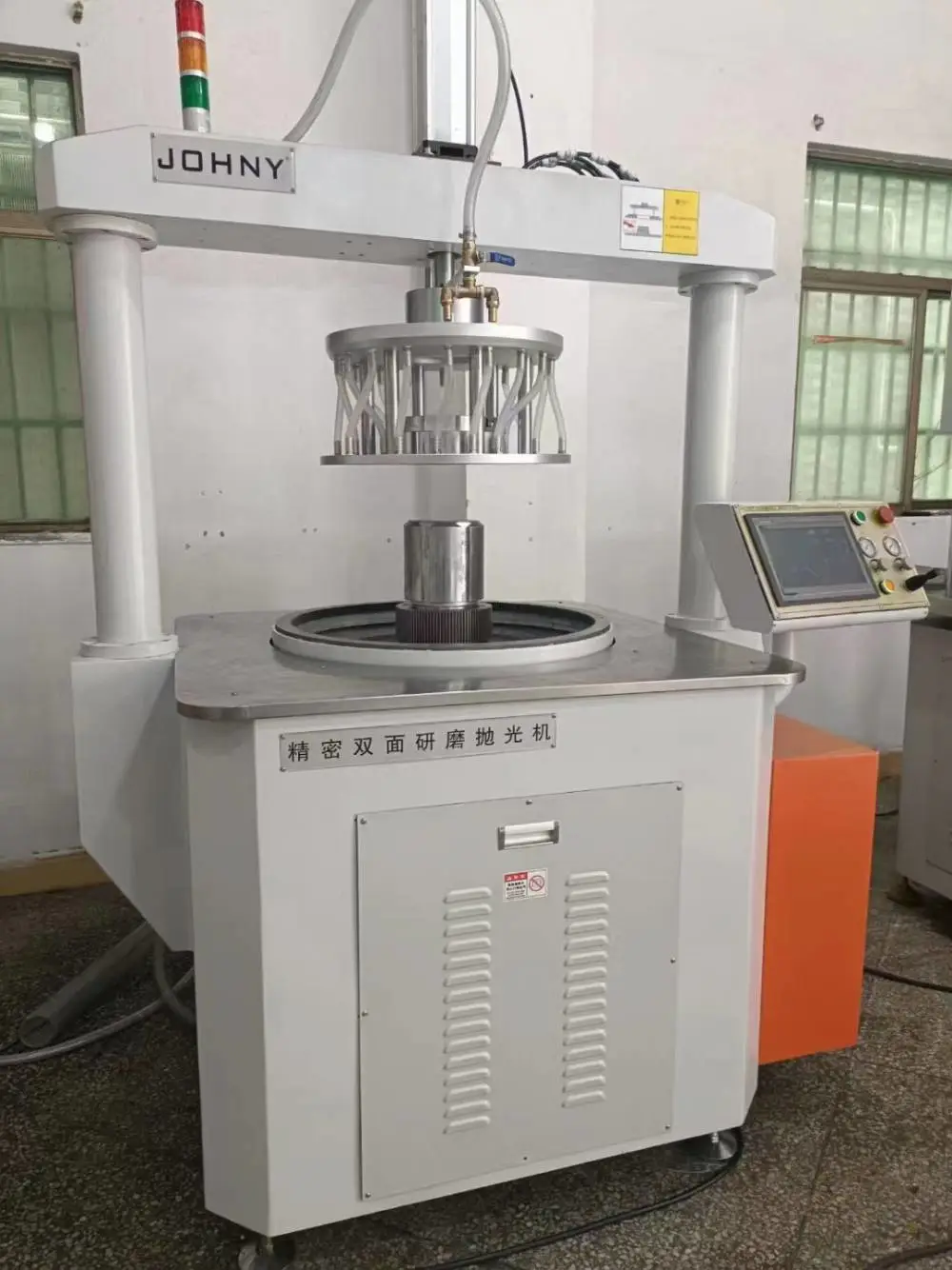

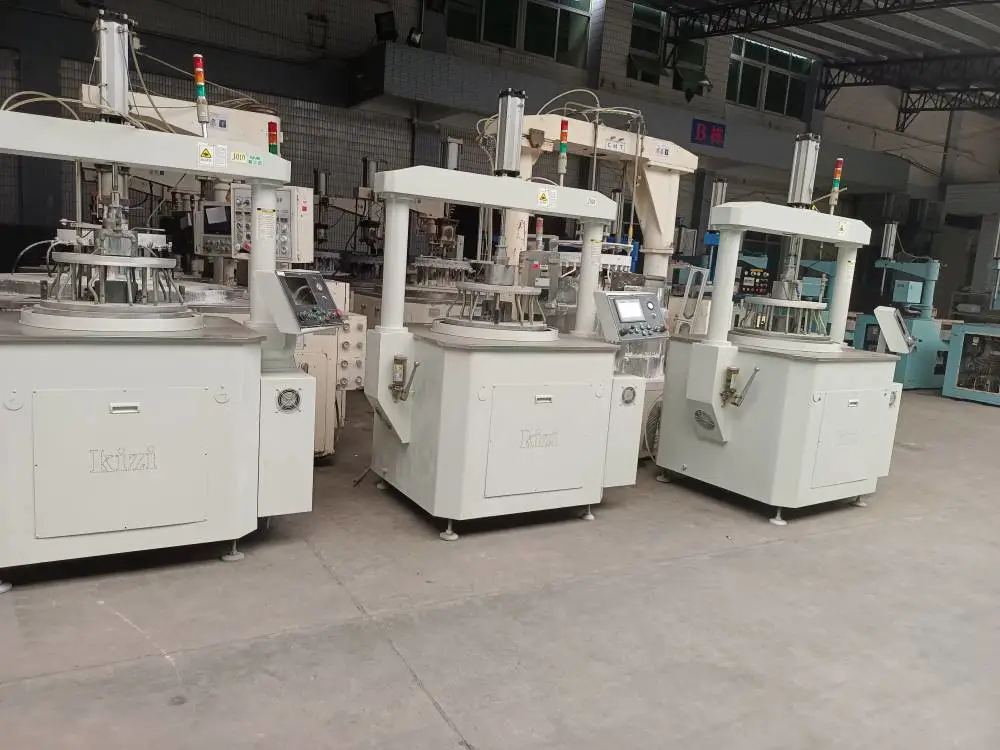

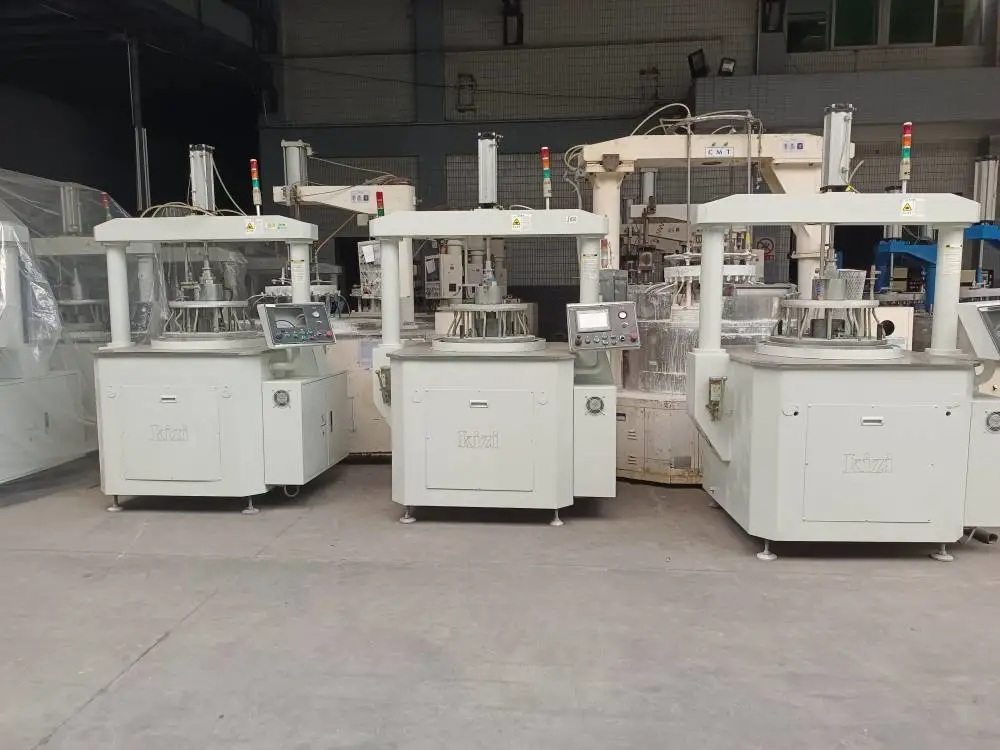

二手9B摄像头玻璃专用双面抛光研磨机-摄像头镜片镜面平磨机设备照片

二手9B摄像头玻璃专用双面抛光研磨机-摄像头镜片镜面平磨机

主要特点

2.1变频器配合异步电机拖动，实现了软启动，软停止，调速稳定，冲击小。

2.2采用三电机同步拖动，变速范围更广，能适应不同研磨材料及研磨工艺的要求；可实现快速修盘功能，提高生产效率。

2.3太阳轮与内齿圈同步抬升，满足了取放工件及调整游轮啮合位置的要求。

2.4上下研磨盘采用斜齿轮传动，并且整机采用全齿轮传动，运转平稳。

2.5上研磨盘的升降及研磨压力的控制分别由上气缸及加压缸来完成。采用PLC控制，人机界面显示整机运转状态，压力采用电-气比例阀与压力传感器闭环反馈控制，压力转换过程实现了线性控制。用户可根据研磨工艺进行设置,压力控制精度高。

2.6上盘采用***的“浮动”连接装置，调心灵活，解决了错盘问题。

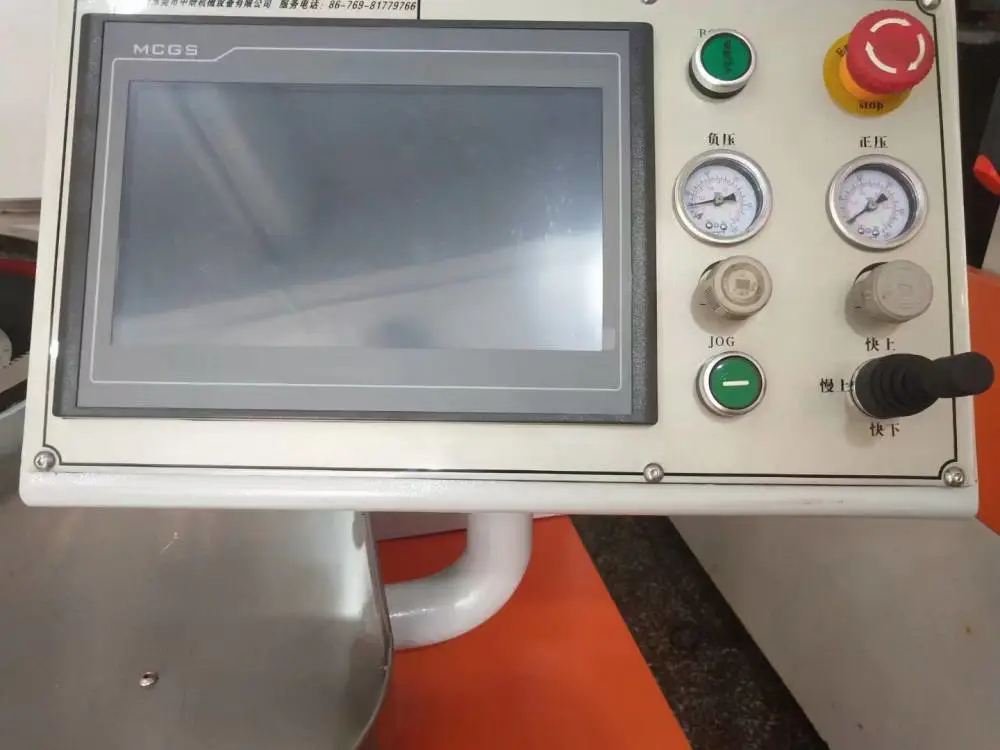

2.7应用人机界面（PT）与PLC 通讯，一方面显示运行参数，另一方面通过其触摸键调整、设定各项工艺参数，主操作由普通键钮完成。

2.8采用集中润滑装置，各相对运动表面、齿轮啮合部位、链轮都可得到充分润滑，大大提高了整机的使用寿命。

2.9本机整体为龙门式结构，上研磨盘上升到位置后由横梁上两小气缸通过安全钩自动锁定，锁定可靠。

二手9B摄像头玻璃专用双面抛光研磨机-摄像头镜片镜面平磨机用途：主要用于光学玻璃、晶体、石英晶片、蓝宝石玻璃、铌酸锂、砷化镓、陶瓷、片铁氧体、硅片、阀板、阀片、摩擦片、刚性密封圈、气缸活塞环、油泵叶片等金属及非金属硬脆材料的双平面研磨及抛光。 设备原理：1.本研磨机为单面精密研磨抛光设备，被磨、抛工件放于下研磨盘上，上下研磨盘相对或同向转动，工件由齿轮转动载体使工件自转或公转，通过气缸对上磨盘施压，工件与研磨盘作相对运动均匀磨擦，来达到对工件的研磨抛光目的。 设备特点：     1、采用日本“SMC”气动元件，分段精密加压控制，适合粗磨、中磨、精磨、抛光 等工艺     2、采用触摸屏人机界面，瑞士“ABB”、PLC程序控制系统，确保机床的稳定性及安全性，系统兼容光栅厚度控制系统，分辨率达0.001，加工后的产品厚度公差可控制在± 0.002mm范围内，平面度公差可控制在± 0.001mm 范围内。    3、采用日本“NSK”主轴轴系，确保机床的精密性及耐用性。    4、上盘快升、快降、缓升、缓降集中于一个手柄，操作更方便。    5、独特的安全锁紧机构，防止意外断气、断电而“掉盘”伤人的意外发生。    6、独特的上盘自动浮动定位装置，减少了错盘、对盘的麻烦。    7、齿圈及挡水盘半自动升降系统，即方便取放工件及咬合齿轮，又满足改变游轮咬合高低位置的要求     8、整机的运行采用独立电机拖动，使上盘、、轮、速度达到配比，游轮实现正转、反转，满足修盘工艺需求。

适用物料：金属及非金属
应用领域：手机行业、汽车零部件、五金零部件、陶瓷、蓝宝石衬底片 外形尺寸：mmmmmm(m)
重量：(kg)
工作方式：平面研磨抛光机
类型：专用研磨机
属性：属性值
品牌：KIZI
型号：KD36B精密平面研磨抛光机KD36B用途：不锈钢、铜、铝合金、五金零部件气压、液压、水压等密封件、光学晶体、蓝宝石玻璃、LED蓝宝石衬底、导光板模仁、压电陶瓷片、氧化铝陶瓷、塑胶片、硅片等各中金属及非金属材料大批量平面高精密研磨或抛光。设备原理：1.本研磨机为单面精密研磨抛光设备被磨、抛工件放于研磨盘上研磨盘逆时钟转动通过摩擦力使工件自转及加压重块对工件施压工件与研磨盘作相对运转磨擦来达到对工件的研磨抛光目的。2.我司研发的研磨盘修整机构采用油压悬浮导轨前后往复运动金刚石修面刀给研磨盘的研磨面进行精密修整磨盘得到理想的平面效果。设备特点：1、变频控制实现软启动、停机、刚性冲击小平稳可靠。2、配合高精度修盘机使研磨盘平面度达±0.01mm确保批量加工高精密平面的稳定性大大节省了时间3、配合磨液自动加液装置使研磨液更能充分利用减少了研磨液的浪费更节省耗材成本及符合环保要求。4、选用日本“NSK”轴系、日本“住友”免维护动力装置、瑞士“ABB”电器部件确保机床恒久稳定性、精密性、耐用性。技术参数：磨盘尺寸(mm)：φmm加工尺寸(mm)：mm磨盘转速:电机总功率(kw/v): 6kw重量(kg):kg外形尺寸(wdh): mmmmmm加工精度：加工平面度：≤0.mm(φmm轴承钢)加工粗糙度(Ra)：≤0.02um(φmm轴承钢)备注：由于技术不断更新以上数据仅供参考最终以实体数据为准！
