一、应用领域

本产品是一款测量方位、距离、倾角等参数的本质安型仪器，主要用于井下地质勘测，

也可用于林业、水利、电力等领域。 二、产品特点

电子罗盘：采用的姿态传感器和软件算法，姿态测量更。

倾角补偿：测量方位角时，无需要求罗盘水平放置，也可测量方位。

数据保持：瞄准目标后，按保持键，锁定当前数据，方便测量。

激光投射：仪器可投射点状或线状激光，瞄准更方便。

激光测量：相位式激光测距，测量范围 80 米，精度毫米级，还可实现高度、面积、体积测量。

数据存储：存储 400 组数据，以时间做索引，可本机查看。

数据通信：通过 USB 或蓝牙上传输测量数据或通过蓝牙操作仪器。 三、工作原理及参数

3.1、工作原理

本产品是一款便携式、型的电子地质罗盘仪。产品以高速处理器为，外围采用 3 轴磁

阻传感器、3 轴加速度传感器和 3 轴陀螺仪传感器作为姿态测量的传感器组，通过传感器组可获得

仪器的三维姿态数据，经过解算，实现方位和倾角的测量；另外，仪器又增加了点、线激光瞄准、

激光测量、测温湿度测量和浮标法流量测量。

3.2、技术参数

工作环境存在强磁干扰或者环境存在不稳定磁场情况下，会导致较大的测量误差。

项 目 参 数

电 源 锰酸锂锂离子蓄电池 PL123450，1.6Ah/3.7V，单节

电池开路电压 UO:4.2V

电池短路电流 IO:1.

电池额定电压 3.7V

电池输出保护 内置保护板，限流、短路、过热双重保护；外部 704 粘合剂浇封固定

工作电流 ≤170mA

显示屏尺寸 2.4 英寸 O

激光类型 650nm，红光

激光指示类型 点光源，一字线光源

方位角 测量范围 0～360°，精度±1.5°*

倾角 测量范围 0～±90°；0～±60°精度±0.5°；±60°～±80°精度±1.0°

距离 测量范围 80m，精度±2mm

高度 测量范围 0.5～50m

温度 测量范围-40°C～125°C, 精度：±0.2°C

湿度 测量范围 0～RH，精度：±2%RH

浮标流量 流量单位：立方米/小时，大显示值：9999.9

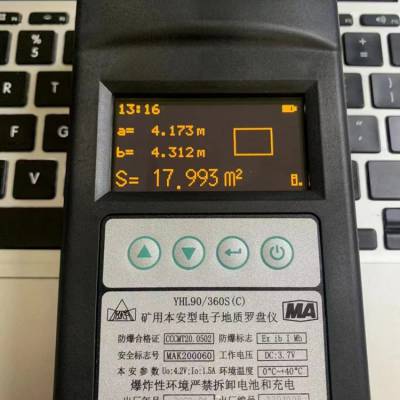

矩形面积 面积单位：平方米， 大显示值：9999.99

立方体体积 体积单位：立方米， 大显示值：99999.9

数据存储 400 组

通信接口 蓝牙，USB

四、外观结构图

4.1、尺寸及重量：

外形尺寸：139mm×83mm×44mm

重 量：350g

4.2、外观结构：
