| 产品特性:自动化 | 加工定制:否 | 类型:钢筋加工设备 |
| 品牌:山东 | 成型周期:1.5秒 | 传动方式:机械 |
| 整机重量:18t | 装机容量:400kw | 总功率:250w |
| 型号:SGHJ-IV | 别名:免拆底模桁架楼承板生产线 | 用途:免拆底模桁架板生产加工 |

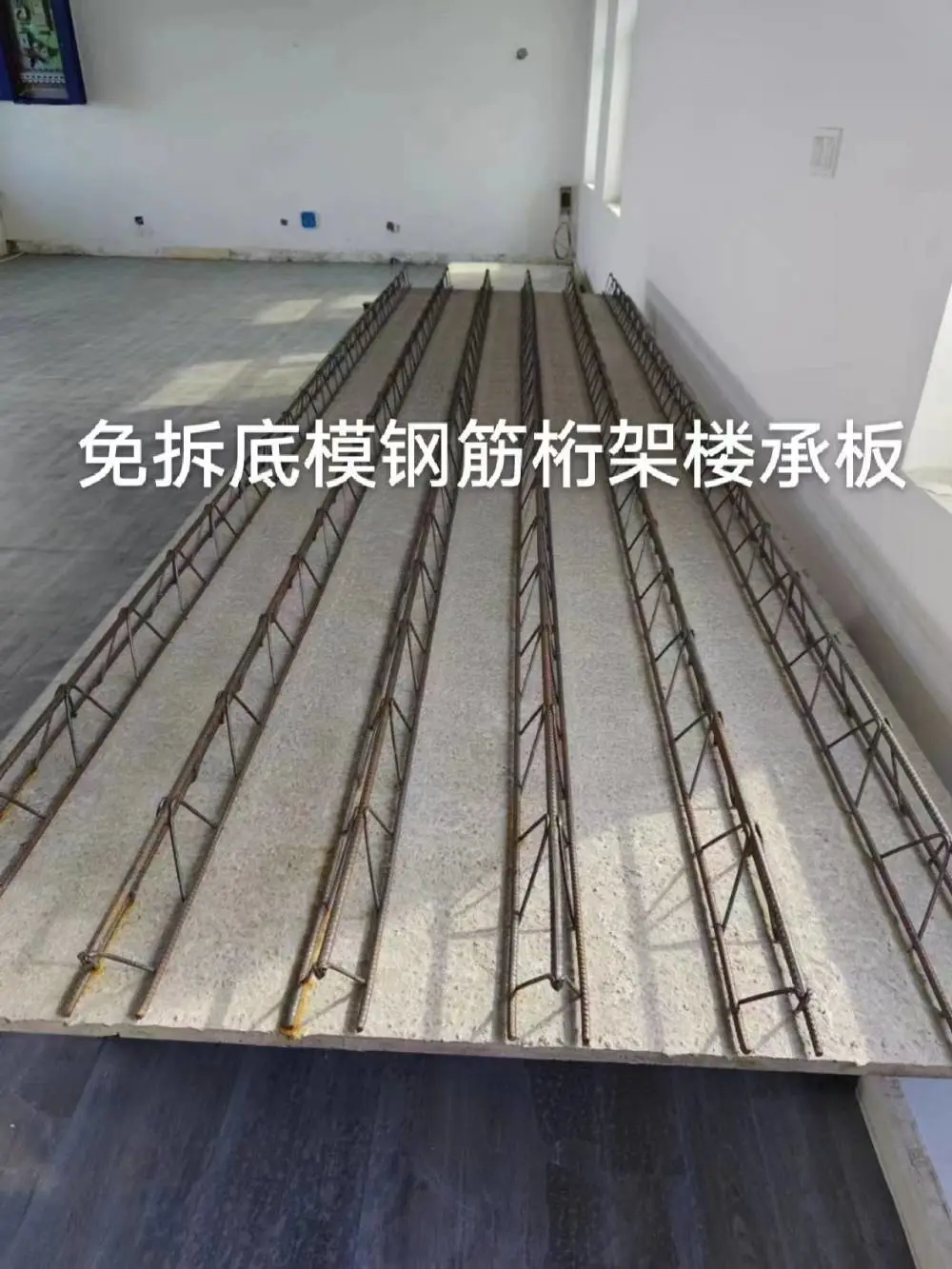

(HF) 免拆底模钢筋桁架楼承板设备制造企业
(3D)免拆底模钢筋桁架楼承板设备制造企业
1、钢筋桁架楼承板生产线技术参数
1.1 设备概述

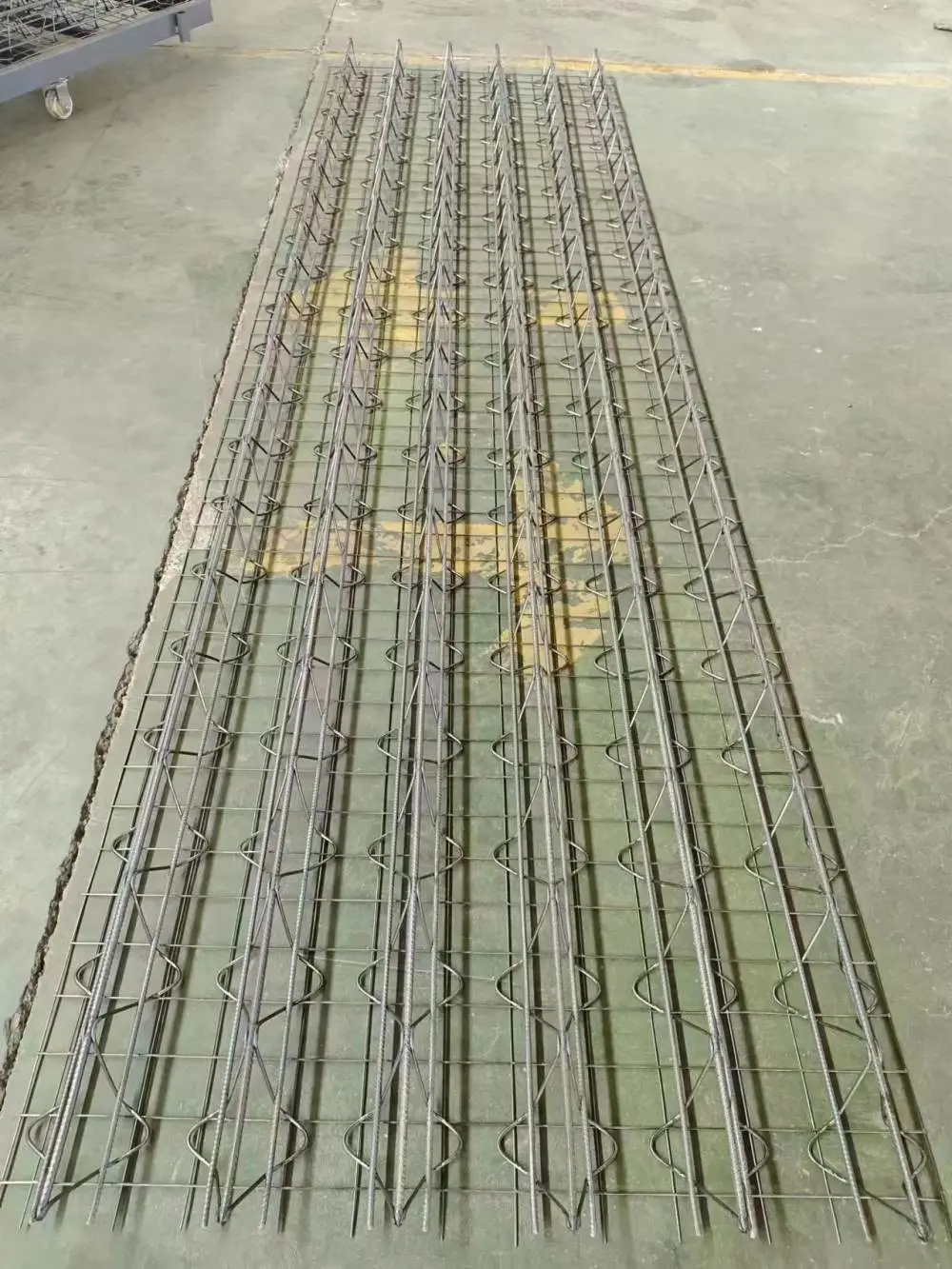

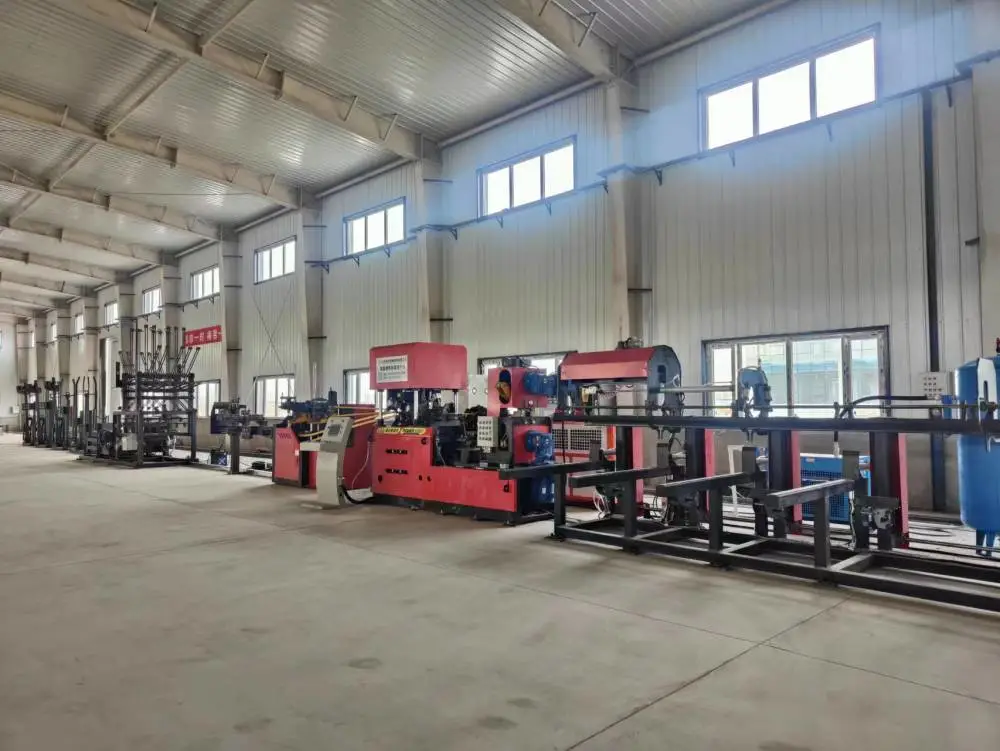

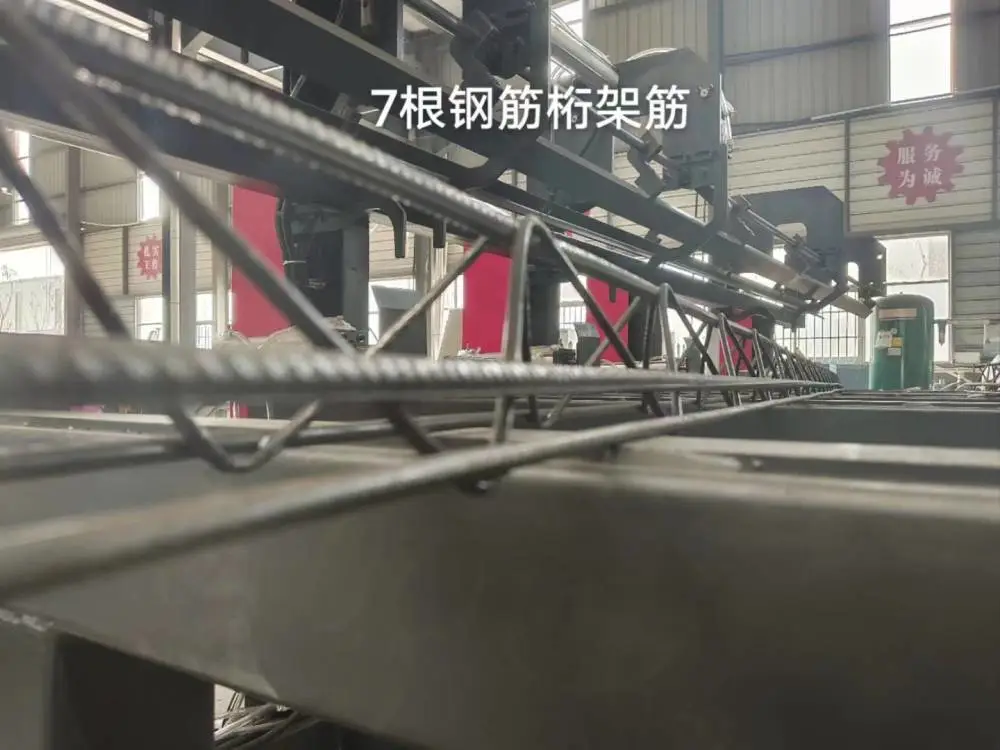

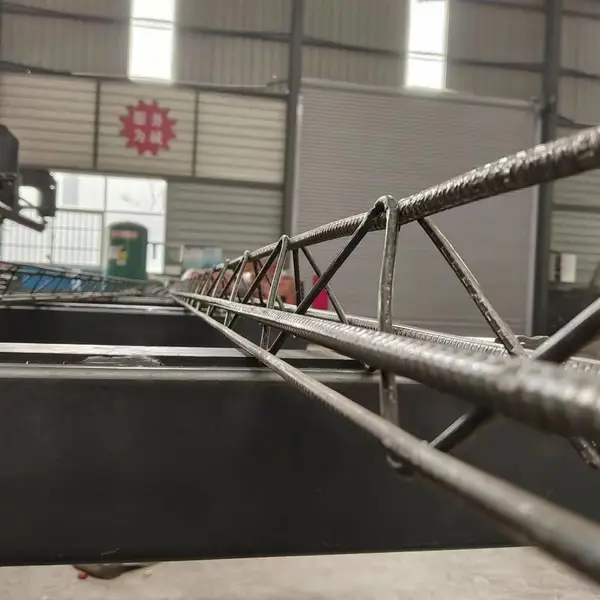

钢筋桁架生产线是集钢筋盘条放线、钢筋矫直、侧筋折弯、焊接成型、自动剪切、成品集料于一体的全自动化生产线,可生产钢筋桁架楼承板用钢筋桁架,也可生产装配式建筑PC钢筋桁架,***应用于楼房建筑(预置楼承板)、高速铁路(双块式轨枕)建设等领域。
1.2 钢筋桁架生产线设备组成
序号 | 设备组成部分 | 数量 | 技术特点 |
1 | 盘条钢筋放线架 | 一套 | 立式放线架,缓冲带刹车 |
2 | 矫直机构 | 一套 | 采用多轮压辊矫直的方式 |
3 | 储存机构 | 一套 | 缓冲储存方式 |
4 | 防钮矫直机构 | 一套 | 采用双防钮轮矫直的方式 |
5 | 腹杆折弯机构 | 一套 | 数控伺服电机控制方式 |
6 | 焊接主机 | 一套 | 采用电阻焊水冷方式 |
7 | 步进机构 | 一套 | 数控伺服电机控制方式 |
8 | 底脚折弯机构 | 一套 | 快速气动折弯方式 |
9 | 剪切机构 | 一套 | 机械式快速剪切方式 |
10 | 集料机构 | 一套 | 自动翻料 |
11 | 电器控制系统 | 一套 | 采用三菱PLC等控制系统 |
12 | 操作系统 | 一套 | 采用威纶通显示器等控制系统 |
13 | 说明书、随机备件及工具 | 一套 | 标准配置 |
1.3 设备技术参数:
额定电压 | 380V 50HZ |
电力需求 | 200KVA |
焊接变压器功率 | 2*160KVA |
其他功率 | 50KW |
成品高度 | 70-270mm |
桁架宽度 | 70-90mm |
上下主筋 | 8-12mm |
腹杆筋 | 4-8mm |
工作速度 | 8-10m/min |
步距 | 190-210mm可调 |
剪切方式 | 机械式 |
传动方式 | AC伺服电机 |
焊接方式 | 气动式 |
控制方式 | 禾川系统整体解决方案 |
整机布置长度 | 40-45米 |
整机重量 | ≤20T |
1.4 设备特点
◆ 可生产楼承板用钢筋桁架,也可生产装配式建筑用PC钢筋桁架。
◆ 腹杆钢筋为气缸拱弯,调整桁架规格方便省时。
◆ 焊接总功率为300KVA,所需外部变压器功率小。
◆ 腹杆拱弯后节距为190-210mm可调,可任意长度切断,避免了钢筋的浪费。
◆ 焊接变压器为日本技术生产,焊接性能好、***。
◆ 焊接主机部分空间大,方便了桁架更换规格时的调整和设备的维修。
◆ 切断部分为纯机械传动,每切一次电机转动一下。和液压切断相比无噪音、省电。
◆ 控制程序现已经在200多台设备上使用多年,程序***。

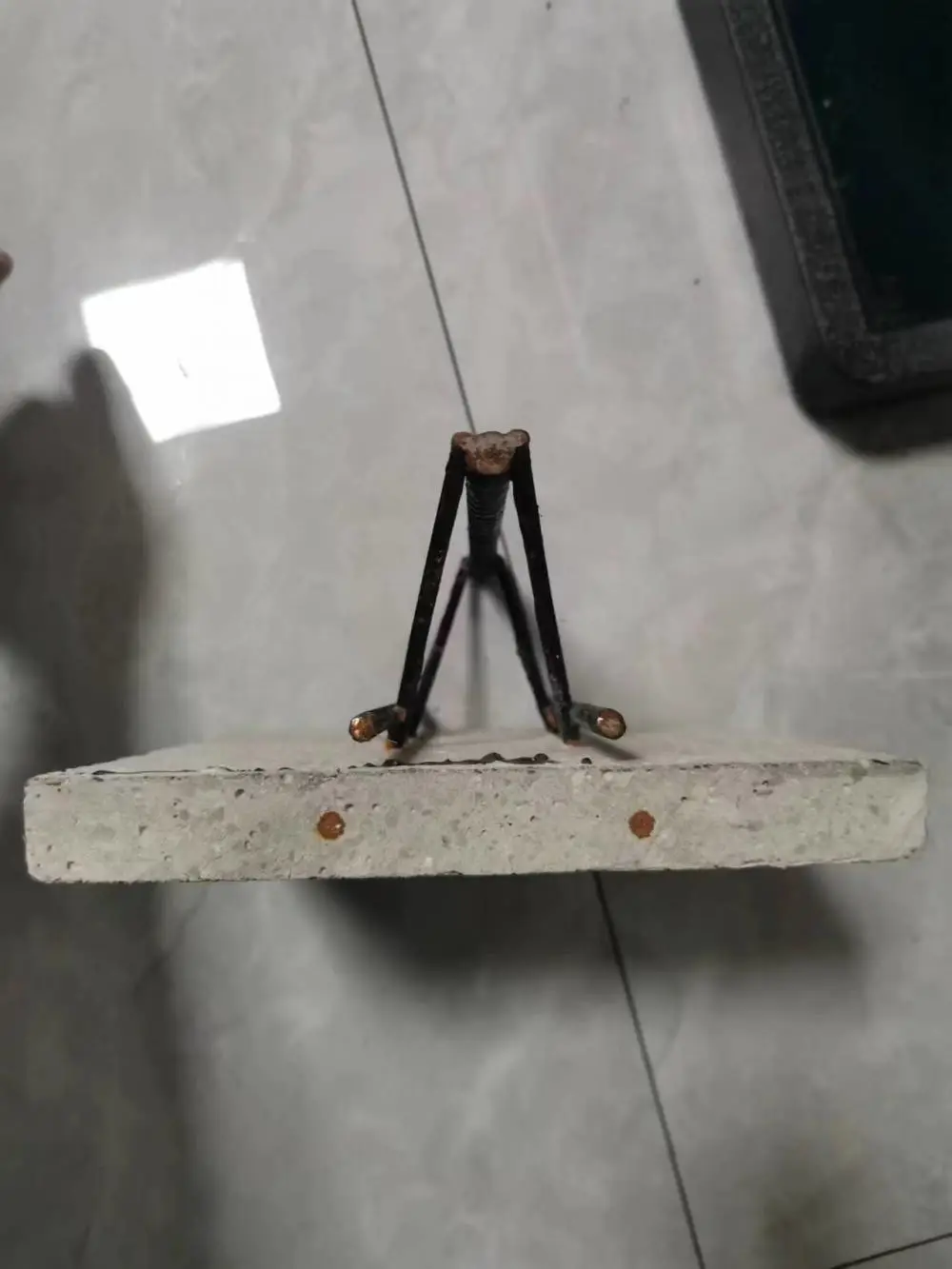

◆ 本设备即可生产带底脚桁架(楼承板用)也可生产无底脚桁架(可拆卸式楼承板、装配式建筑叠合板和高铁轨枕等领域)。
◆ 本设备结构简单、实用性强、维修方便。
◆ 步进机构由伺服电机控制,***度高。
◆ 自动控制放线机构,防止乱线。
◆ 智能化故障识别报警系统,便于维护。
