YK43F-25C WCB碳钢阀体可调法兰式空气减压阀 YK43F可调式空气减压阀 产品说明

属于先导活塞式减压阀。先导活塞式减压阀本产品主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。由主阀和导阀两部分组成.主阀主要由阀座/主阀盘/活塞/弹簧等零件组成。导阀主要由阀座/阀瓣/膜片/弹簧/调节弹簧等零件组成。上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,水减压阀,蒸汽减压阀通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

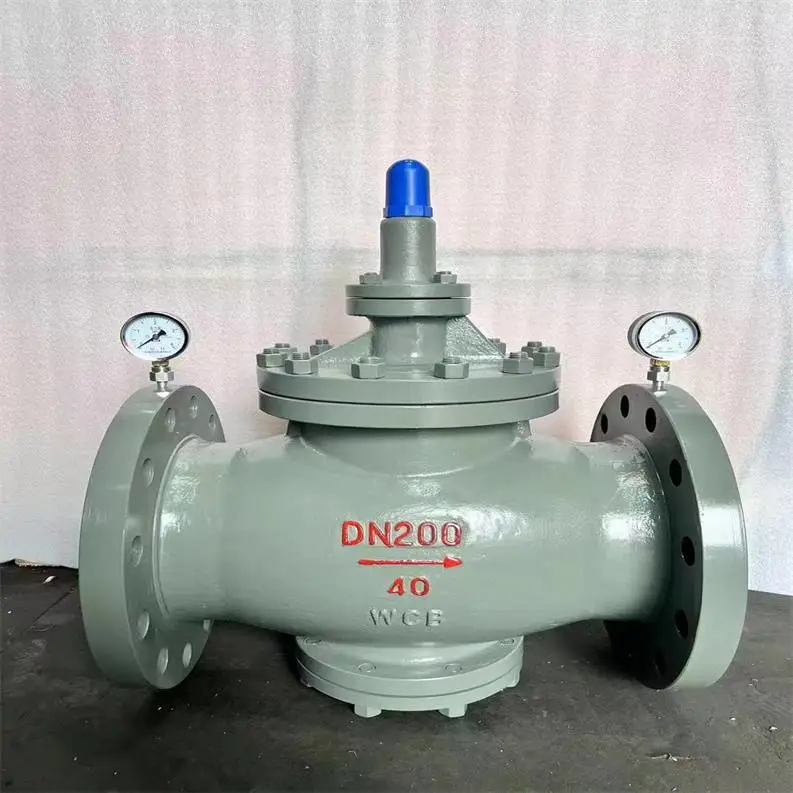

YK43F-25C WCB碳钢阀体可调法兰式空气减压阀

YK43F-25C WCB碳钢阀体可调法兰式空气减压阀

本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

通过采用上述技术方案，卡槽卡设的方式实现橡胶缓冲块在取样通道上的固定。

进一步设置为：所述密封件上固设有用于密封划槽的密封垫，当所述密封件密封储存腔的开口端时，所述密封垫覆盖于橡胶缓冲块形成一用于密封划槽的密封面。

通过采用上述技术方案，密封件在密封储存腔开口端的同时，密封垫抵触于橡胶缓冲块，对划槽进行密封；使得储存腔在处于关闭状态时，流体不会通过划槽进入到储存腔内部，从而防止密封件在打开储存腔的出口端时，出现流体溢出储存腔的现象。

进一步设置为：所述密封件为螺栓。

通过采用上述技术方案，螺栓与储存腔之间螺纹连接，用于实现对储存腔的密封。

进一步设置为：所述划槽的横截面形状为长条形，所述的橡胶缓冲块嵌设于卡槽时，所述划槽的两侧壁之间相互抵触。

YK43F-25C WCB碳钢阀体可调法兰式空气减压阀

YK43F可调式空气减压阀基本性能

　　（1） 调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。

　　（2） 压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。

　　（3） 流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。当流量g发生变化时，输出压力的变化越小越好。一般输出压力越低，它随输出流量的变化波动就越小。

YK43F-25C WCB碳钢阀体可调法兰式空气减压阀

可调式减压阀与比例式减压阀对比

根据减压原理和结构型式的不同，能减动压和静压，能够有效设定出口压力，不随其流量变化而变化的减压阀分为比例式减压阀和可调式减压阀。减压阀的出口压力分为出口静压和出口动压。其中：出口静压，是指流经减压阀的流量为零时的出口压力；出口动压，是指减压阀有流量通过时的出口压力。既能减动压，也能减静压，是给水减压阀与减压孔板、节流管、节流阀等减压装置的主要功能区别。比例式减压阀：是依据其阀腔内减压活塞进出口两端感应面积的差异，实现进、出口压力成一定比例关系的减压阀，依据进口压力设定出口压力。可调式减压阀：是根据水力差动控制原理或水力先导控制（由减压先导阀控制主阀）原理，以出口压力的设定值为准，自动调节阀瓣的开启度和流量，实现出口压力的减压和稳定，并与进口压力的关联度较小，可通过弹簧调节装置，对减压阀出口压力进行有效调整。

YK43F-25C WCB碳钢阀体可调法兰式空气减压阀可调式减压阀设计选用要点

（ 1 ）工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。

（ 2 ）根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主 要要求 等，确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。

（ 3 ）阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。

（ 4 ）工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。

（ 5 ）管路采用法兰连接时，应采用法兰连接的水力控制阀；管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。

（ 6 ）活塞式可调式减压阀应设置在介质单向流动的管路上。

（ 7 ）活塞式可调式减压阀主阀体上的箭头方向必须与管路系统流向*。

（ 8 ）接水力控制阀管段不 应有气堵 、气阻现象。在管网zui高位置 等存气段 应设置自动排气阀。

（ 9 ）阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。

（ 10 ）阀门安装前应做强度和严密性试验。

（ 11 ）阀门的强度和严密性试验应符合以下规定。

A、阀门的强度试验压力为公称压力的1.5倍；

B、阀门的严密性试验压力为公称压力的1.5倍；

C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏；

D、阀门试验持续时间按上表

YK43F可调式空气减压阀YK43F可调式空气减压阀主要技术参数和性能指标

*：壳体试验不包括膜片、顶盖

YK43F-25C WCB碳钢阀体可调法兰式空气减压阀流量系数（Cv）

YK43F可调式空气减压阀主要零件材料

YK43F-25C WCB碳钢阀体可调法兰式空气减压阀 YK43F可调式空气减压阀外形尺寸（PN1.6-4.0）

YK43F可调式空气减压阀外形尺寸（PN6.4-16.0）

YK43F-25C WCB碳钢阀体可调法兰式空气减压阀

气体减压阀主要用于气体管路，如空气，氮气，氧气，氢气，液化石油气，天然气和其他气体。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀的开启和关闭活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

气体减压阀主要用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

YK43F-25C WCB碳钢阀体可调法兰式空气减压阀YK43F可调式空气减压阀工作原理

1、当输出压力低于设定值时，活塞下侧的力大于上侧，活塞向上移动，推动阀盖上移，使调压阀口加大，由调压阀口进入输出腔的压缩空气的流量加大，输出腔的压力则随之上升。当输出腔的压力达到设定值时，活塞上、下两侧所承受的力处于平衡状态，活塞停止上移，调压阀口的开度保持不变。输出口输出压缩空气的压力和流量保持稳定。

2、当输出压力高于设定压力时，活塞上侧的作用力大于下侧，阀盖和活塞一起向下移动，使调压阀口开度减小，经调压阀口进入输出腔的气体的流量减小，则输出腔的气体的压力下降。若此时输出腔的压力仍高于设定值，则活塞仍继续向下移动，直至调压阀口完全关闭。此时阀盖上弹簧的力不再通过阀芯作用在活塞上，而是使阀盖底面的胶垫紧紧地压在调压阀口上，输入腔与输出腔之间通路被隔断。此时，如果输出压力等于设定压力值，则活塞停止运动。此时设定压力就是在调压阀口与溢流阀口同时关闭，阀处于静平衡状态时的出口压力。

3、若输出压力仍高于设定压力值，活塞继续向下移动，溢流阀口即阀芯的上端面与阀盖的底面脱离，输出腔与溢流腔连通，输出腔内气体经溢流阀口排出。随着输出腔内压力的下降，活塞下侧的压力高于上侧，使活塞与阀芯一起沿轴向向上移动逐渐关小溢流阀口的开度。当输出压力达到设定值时，溢流阀口与阀盖底面完全贴合，输出腔与溢流腔之间通路被隔断，溢流停止。此时，溢流阀口与调压阀口同时关闭，阀处于气体停止流动的静平衡状态。由于阀盖上、下侧所受气压处于相互抵消的平衡状态，所以，无论进气口的压力如何波动，都不能影响阀内压力平衡，因而能够确保出口压力始终稳定在所需要在设定值上，使阀具有良好的压力特性。

YK43F可调式空气减压阀减压阀的名词术语

1、直接作用式减压阀：利用出口压力变化，直接控制阀瓣运动的减压阀。

2、先导式减压阀：由主阀和导阀组成，出口压力的变化通过放大控制主阀动作的减压阀。

3、薄膜式减压阀：采用膜片作敏感元件来带动阀瓣运动的减压阀。

4、活塞式减压阀：采用活塞作敏感元件来带动阀瓣运动的减压阀。

5、波纹管式减压阀：采用波纹管作敏感元件来带动阀瓣运动的减压阀。

6、静态密封：出口流量为零时，减压阀的密封状态。

7、动态密封：出口介质截止断流时，减压阀的密封状态。

8、调压特性：进口压力一定，连续调节出口压力时，减压阀的卡阻和振动现象。

9、压力特性：稳定流动状态下，出口流量一定，进口压力改变时，出口压力与进口压力的函数关系。

10、流量特性：稳定流动状态下，进口压力不变，出口压力与流量的函数关系。

11、流量：在给定的出口压力下，其偏差在规定范围内所能达到的流量上限。

12、压力特性偏差值：出口流量一定，进口压力变化时，出口压力的变化值，通常减压阀的阀后压力p，应小于阀前压力的1/2，即p<0.5P1减压阀的应用范围较广泛，在蒸汽、压缩空气、工业用气、水、油和许多其他液体介质的设备和管路上均可使用，介质流经减压阀出口处的量，一般用质量流量q(kg/s)或体积流量q(m3/s)表示。

YK43F-25C WCB碳钢阀体可调法兰式空气减压阀减压阀的使用注意事项

1、为了操作和维护方便，该阀一般直立安装在水平管道上；

2、减压阀安装必须严格按照阀体上的箭头方向保持与流体流动方向一致，如果水质不清洁，含有一些杂质，必须在减压阀的上游进水口安装过滤器；

3、为了防止阀后压力超压，应在离阀出口不少于4M处安装一个减压阀；

4、减压阀在管道中起到一定的止回作用，为了防止水锤的危害，也可安装小的膨胀水箱，防止损坏管道和阀门，过滤器必须安装在减压阀的进水管前，而膨胀水箱必须安装在减压阀出水管后；

5、如果需要将减压阀安装在热水系统时，您必须在减压阀和膨胀水箱之间安装止回阀，这样既可以让膨胀水箱吸收由于热膨胀而增加的水的体积，又可以防止热水回流或压力波动对减压阀的影响，确保减压阀长期正常工作。

YK43F-25C WCB碳钢阀体可调法兰式空气减压阀减压阀的性能

1、调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度，调压范围主要与调压弹簧的刚度有关。

2、压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性，输出压力波动越小，减压阀的特性越好，输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。

3、流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性，当流量g发生变化时，输出压力的变化越小越好，一般输出压力越低，它随输出流量的变化波动就越小。

YK43F可调式空气减压阀选型步骤如下：

1、 确定进出口压力，根据进口和出口压力来确定减压阀所需的压力等级；

2、 根据气体的具体介质，来选择减压阀的阀体和密封材质，如果一般气体可以选用铸钢，不锈钢或者铸铁，如果是氧气，就必须选用经过脱油脱脂的不锈钢或者黄铜；

3、 根据流量要求，就是确定好CV值，来选择合适的减压阀的口径；

气体减压阀的型号要怎样选择?下面小编为您讲解：

1、根据交通需求的CV值确定，选择合适的阀口径;

2、确定进出口压力，确定减压阀根据所需水平的进出口压力;

3、根据具体的介质气体，选择阀深圳阀门减压阀和密封材料，如一般的气体可选用不锈钢或铸钢，铸铁，如果氧气，我们必须选择不锈钢或黄铜除油去除后;

4、真空波纹线性运动干广泛用于真空阀管阀。闸阀是有限制的，但直径大，可用，球阀，柱塞阀和蝶阀。当旋塞阀真空阀尚未普及，因为旋塞阀需要润滑油，油蒸汽进入真空系统，这是不允许的。真空阀门关闭件为橡胶密封圈或金属密封环密封。波纹管截止阀，波纹管是由不锈钢，黄铜，塑料和其他材料ji80。小直径(直径小于10 mm)截止阀是指关闭件可采用隔膜密封。可用于低真空和真空球阀。

该阀的特点，是在进口压力不断变化的情况下，保持出口压力和温度值在一定的范围内。减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。本类阀门在管道中一般应当水平安装。

YK43F-25C WCB碳钢阀体可调法兰式空气减压阀压力调整步骤

　　　按照以下步骤慢慢转动调节螺丝，即可完成设定。不当的调整操作可能形成水击或砰砰作响声等，可能对减压阀或其他设备造成损坏。

（1）关闭减压阀前后截断阀，在***安全阀不起跳的情况下，开启旁路管线截断阀并保持足够的时间，以完成利用流通介质对管道中的异物或锈层的吹扫去除。吹扫完成后，关闭旁路管线截断阀。

（2）缓慢打开安装在减压阀前的截断阀，并调整减压阀后截断阀的开启度，保持管道有小流量通过。

（3）松锁紧螺母，缓慢转动调整螺丝，并观察阀后的压力表，直到要求的设定植为止（顺时针转动压力上升，逆时针转动压力下降）。对于带手柄的型号，由于正常状态下，手柄处于自锁位置，因此调整压力时，应首先按下手柄，松开自锁，再缓慢转动调整螺丝，并观察阀后zui近的压力表，直到要求的设定植为止（顺时针转动手柄时，阀后压力上升；逆时针转动手柄时，阀后压力下降。

（4）缓慢打开减压阀后截断阀，并按照步骤（3）进一步调整阀后压力，直到要求的设定植为止。

（5）完成调整后，拧紧锁紧螺母。对于带手柄的型号，拉出手柄，利用内部装置锁紧；如果手柄没有锁紧，左右转动手柄，即可完成自锁动作。

YK43F-25C WCB碳钢阀体可调法兰式空气减压阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。 产品所属气体减压阀系列，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
