ZZVP-16P SUS304不锈钢自力法兰式微压减压阀 SUS304不锈钢法兰式自力式单座平衡式微压减压阀产品说明

本实用新型提出了一种自力式调节阀，包括主调节阀、指挥器阀和执行机构，所述指挥器阀的下端与主调节阀相连接，上端与执行机构相连接，所述主调节阀包括阀体、阀座、阀芯和阀盖，所述阀体上设有阀前通道和阀后通道，所述阀座可与阀芯密封配合，其特征在于：所述阀盖位于阀体上的一端设有套于阀芯上且与阀芯适配连接的套筒，所述阀芯与阀盖之间设有压力腔，所述压力腔内设有弹簧，所述弹簧可对阀芯提供朝阀座方向的作用力使阀芯在套筒内滑移；所述阀芯与阀座相接触的一端设有凹槽，所述阀座呈环形且上端面为斜面，所述阀芯可朝阀座方向移动并与阀座的上端面密封连接。本实用新型目的在于提供一种密封性好、结构简单、使用方便、调节灵敏的自力式调节阀。自力式微压减压阀无需外加能源，利用被控介质自身能量作为动力源。引入执行机构控制阀芯位置来改变流通面积，改变流量，从而使阀后压力稳定到给定值，具有动作灵敏，控制精度高，节约能源等特点。

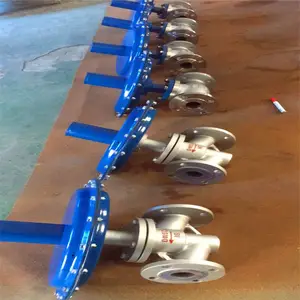

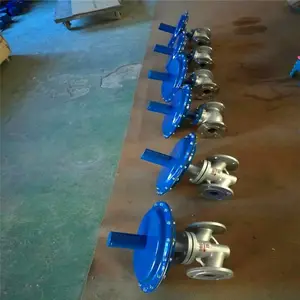

ZZVP-16P SUS304不锈钢自力法兰式微压减压阀

自力式微压减压阀为减压用阀后压力调节型（B型），从30mmH2O至0.1MPa均可分段调节，广泛适用于各种微压气体的减压稳压或泄压稳压的自动控制，例如工业燃烧炉的点火压力控制及其它微压气体的控制。

SUS304不锈钢法兰式自力式单座平衡式微压减压阀参数说明：

阀内件特点：　1、具有单座平衡结构（双座平衡结构），灵敏度高

　　　　　　　　　2、结构紧凑，性能可靠，免于维护

　　　　　　　　　3、采用标准模块化设计

　阀体类型：　直通式　

　阀盖形式：　标准型

　流量特性：　快开　

　口径范围：　DN15-300(1/2"-12")　

　压力等级：　PN1.6（ANSI 150LB)

　泄漏等级：　ASME B16.104 VI（软密封）

　　　　　　　　 ASME B16.104 Ⅳ（硬密封）　

管道连接方式：法兰式、焊接式、螺纹式　

　 设定值偏差：±8％　

适用温度范围：-20℃～ 80℃

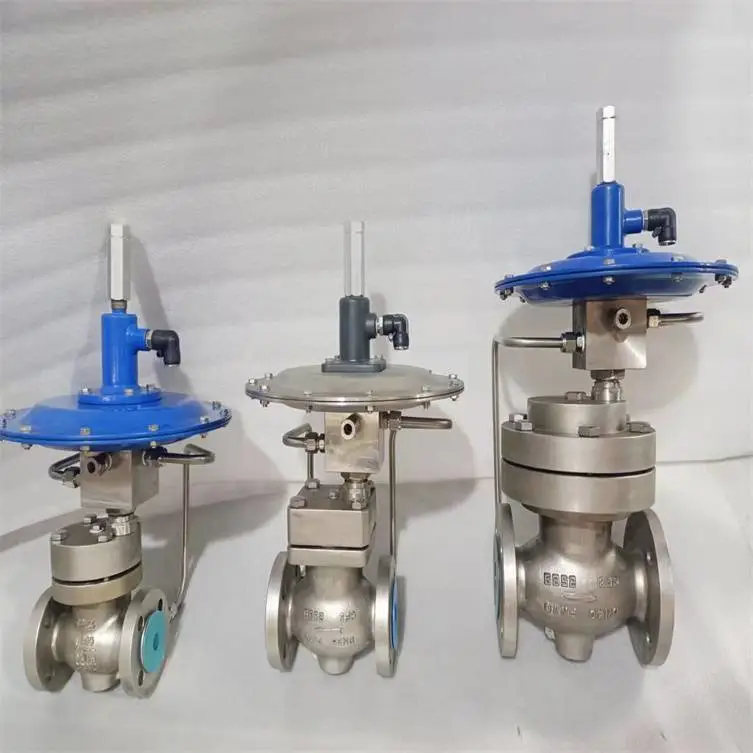

ZZVP-16P SUS304不锈钢自力法兰式微压减压阀

SUS304不锈钢法兰式自力式单座平衡式微压减压阀本实用新型的有益效果如下

1、本实用新型结构简单，阀体和上阀盖之间、阀体与下阀盖之间均通过可拆卸的螺栓连接，便于安装和拆卸，局部损坏可以单独替换不用整体替换，节约了陈本；组合式弹性升降阀杆代替了现有的光杆，增加了阀门调节的平衡和稳定型，延长了改阀门的使用寿命。微压阀主要由检测执行机构与调节机构二部分组成。用于控制阀后压力的调压阀其结构与原理见图六。介质由箭头方向进入阀体，经阀芯、阀座节流后输出。另一路经导压管进入检测机构膜室，作用在膜片上，使阀芯作相应的位移，以达到自动控制流量之目的。如输出压力升高时，作用在膜片上的力增大，压缩弹簧，带动阀杆、阀芯位移，使阀座与阀芯的流通面积减小，直到阀后压力降低到设定值为止。同理，如输出压力降低时，作用在膜片上的力减小，由于弹簧的反作用力，推动阀杆，使阀芯与阀座的流通面积增大，直到阀后压力升高到设定值为止，设定值可通过弹簧的调节而得到。

2、稳定弹簧的设置增加了顶板上下移动时的稳定性。

3、进水管和导压管内的液压差实现膜片卡接件B的上下移动，膜片卡接件B带动膜片卡接件A沿着丝杆上下滑动，组合式弹性升降阀杆给膜片卡接件A弹力或拉力使膜片卡接件A在一定范围了移动，进一步增肌了阀门的稳定型。

4、密封圈的设置有效防止液体泄漏。

5、组合腔A为阶梯腔，组合腔A包括上腔A和下腔B，上腔A的宽度小于下腔B的宽度，这种结构的设置节约了材料，同时限制了膜片卡接件A在组合腔A内行程范围，增加了阀门的可控性。

6、分隔膜片A和分隔膜片B均为弹性膜，在膜片卡接件A和膜片卡接件B上下运动时不会损坏。

以上所述，仅为本实用新型的较佳实施例，并不用以限制本实用新型，本实用新型的保护范围以权利要求书为准，凡是运用本实用新型的说明书及附图内容所作的等同结构变化，同理均应包含在本实用新型的保护范围内。

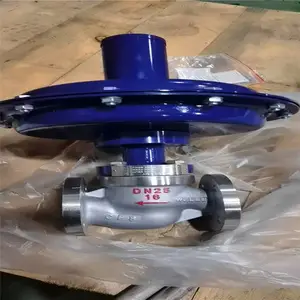

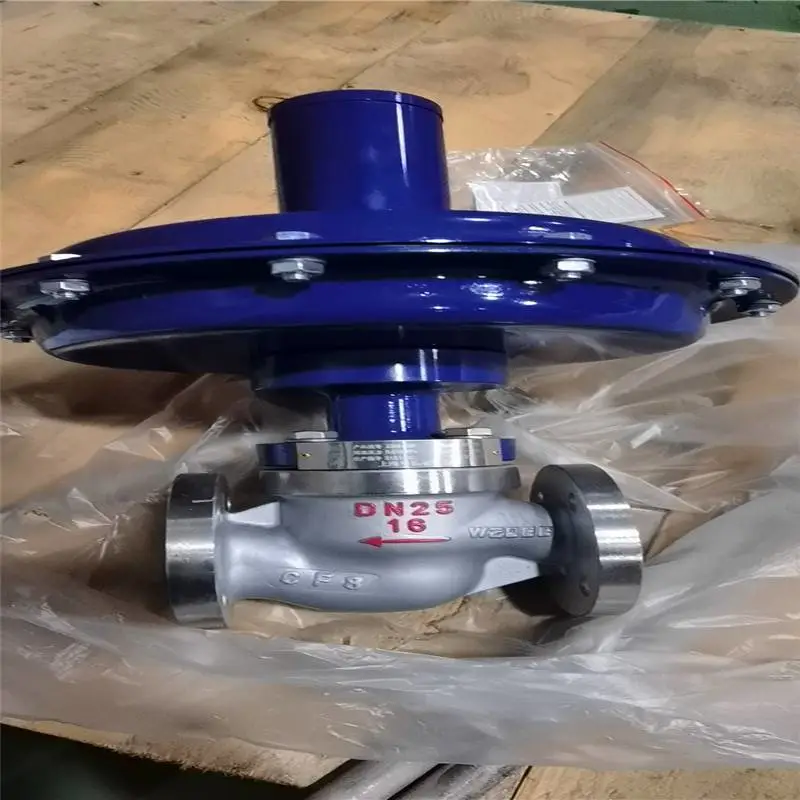

ZZVP-16P SUS304不锈钢自力法兰式微压减压阀

二、SUS304不锈钢法兰式自力式单座平衡式微压减压阀自力式微压调节阀 主要技术参数

三、SUS304不锈钢法兰式自力式单座平衡式微压减压阀自力式微压调节阀 主要零件材料

四、SUS304不锈钢法兰式自力式单座平衡式微压减压阀自力式微压调节阀 主要性能指标

ZZVP-16P SUS304不锈钢自力法兰式微压减压阀

五、自力式微压调节阀 主要外形尺寸

注：表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。

SUS304不锈钢法兰式自力式单座平衡式微压减压阀

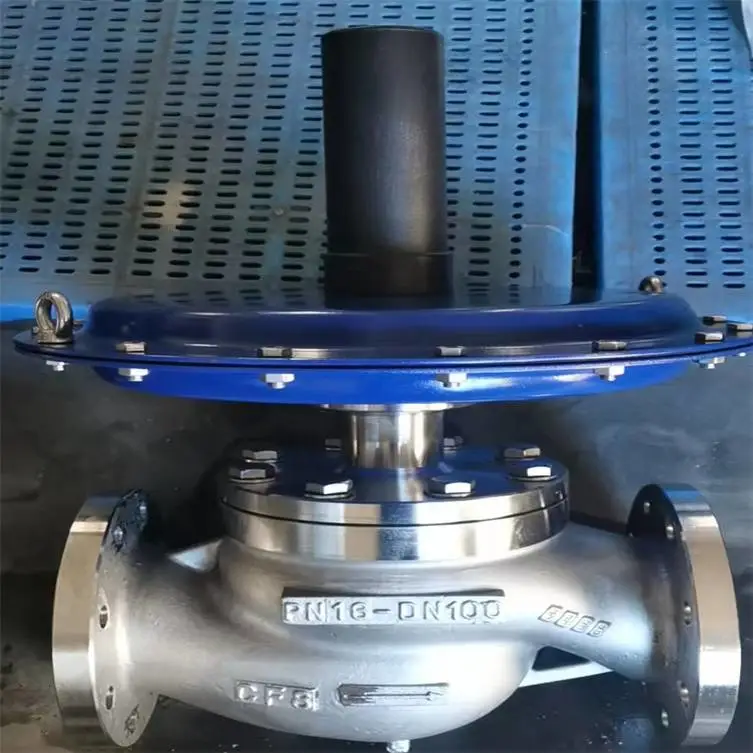

ZZVP-16P SUS304不锈钢自力法兰式微压减压阀

本实用新型提出了一种自力式调节阀，包括主调节阀、指挥器阀和执行机构，所述指挥器阀的下端与主调节阀相连接，上端与执行机构相连接，所述主调节阀包括阀体、阀座、阀芯和阀盖，所述阀体上设有阀前通道和阀后通道，所述阀座可与阀芯密封配合，其特征在于：所述阀盖位于阀体上的一端设有套于阀芯上且与阀芯适配连接的套筒，所述阀芯与阀盖之间设有压力腔，所述压力腔内设有弹簧，所述弹簧可对阀芯提供朝阀座方向的作用力使阀芯在套筒内滑移；所述阀芯与阀座相接触的一端设有凹槽，所述阀座呈环形且上端面为斜面，所述阀芯可朝阀座方向移动并与阀座的上端面密封连接。本实用新型目的在于提供一种密封性好、结构简单、使用方便、调节灵敏的自力式调节阀。

本实用新型公开了一种新型气体减压阀,包括阀体,阀体上设置的进气口和出气口,以及调节压力大小的压力调节螺杆,主弹簧,弹簧垫片,复位弹簧和活门;所述的进气口和出气口上分别安装有高压表和低压表;复位弹簧连接活门设置于节流腔体中,节流腔体一侧与进气口连通,节流腔体底端设有溢流孔;溢流孔与活门对应,并通过气室与出气口连通;活门的下端设置有刚性阀芯,刚性阀芯下端连接有竖直方向上移动的气密组件,气密组件下设置有弹簧垫片,弹簧垫片下侧连接主弹簧,主弹簧与压力调节螺杆连接.通过本实用新型设计而成的减压阀,结构简单,方便使用,具有可调输出压力大的特点;操作安全性要高.

气体减压阀主要用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

一种气体减压阀,属阀门技术领域,用于解决阀门的准确减压问题.其技术方案是:它由阀体,连接头组成,阀体上设有一个前后贯通的孔腔,连接头分别设在孔腔的两端,在阀体的孔腔内设有3个以上的针孔减压片,针孔减压片嵌入孔腔内,其两个平行的端面与阀体的孔腔轴线相垂直,针孔减压片的两端分别设有凹下的气室和减压针孔,减压针孔与气室相连通,针孔减压片沿阀体孔腔轴线依次叠置,相邻针孔减压片的气室和减压针孔对应相接.本实用新型通过多级针孔减压片的偏心小孔的阻尼摩擦减压,使高压氮气经逐级减压达到所需要的低压数值,有效克服了减压阀弹簧减压不准的问题,***了变压器消防的正常运行.

ZZVP-16P SUS304不锈钢自力法兰式微压减压阀 工作原理

1、当输出压力低于设定值时，活塞下侧的力大于上侧，活塞向上移动，推动阀盖上移，使调压阀口加大，由调压阀口进入输出腔的压缩空气的流量加大，输出腔的压力则随之上升。当输出腔的压力达到设定值时，活塞上、下两侧所承受的力处于平衡状态，活塞停止上移，调压阀口的开度保持不变。输出口输出压缩空气的压力和流量保持稳定。

2、当输出压力高于设定压力时，活塞上侧的作用力大于下侧，阀盖和活塞一起向下移动，使调压阀口开度减小，经调压阀口进入输出腔的气体的流量减小，则输出腔的气体的压力下降。若此时输出腔的压力仍高于设定值，则活塞仍继续向下移动，直至调压阀口完全关闭。此时阀盖上弹簧的力不再通过阀芯作用在活塞上，而是使阀盖底面的胶垫紧紧地压在调压阀口上，输入腔与输出腔之间通路被隔断。此时，如果输出压力等于设定压力值，则活塞停止运动。此时设定压力就是在调压阀口与溢流阀口同时关闭，阀处于静平衡状态时的出口压力。

3、若输出压力仍高于设定压力值，活塞继续向下移动，溢流阀口即阀芯的上端面与阀盖的底面脱离，输出腔与溢流腔连通，输出腔内气体经溢流阀口排出。随着输出腔内压力的下降，活塞下侧的压力高于上侧，使活塞与阀芯一起沿轴向向上移动逐渐关小溢流阀口的开度。当输出压力达到设定值时，溢流阀口与阀盖底面完全贴合，输出腔与溢流腔之间通路被隔断，溢流停止。此时，溢流阀口与调压阀口同时关闭，阀处于气体停止流动的静平衡状态。由于阀盖上、下侧所受气压处于相互抵消的平衡状态，所以，无论进气口的压力如何波动，都不能影响阀内压力平衡，因而能够确保出口压力始终稳定在所需要在设定值上，使阀具有良好的压力特性。

ZZVP-16P SUS304不锈钢自力法兰式微压减压阀 减压阀的性能

1、调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度，调压范围主要与调压弹簧的刚度有关。

2、压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性，输出压力波动越小，减压阀的特性越好，输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。

3、流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性，当流量g发生变化时，输出压力的变化越小越好，一般输出压力越低，它随输出流量的变化波动就越小。

一种新型气体减压阀,包括阀体、阀体上设置的进气口和出气口、以及调节压力大小的压力调节螺杆、主弹簧、弹簧垫片、复位弹簧和活门；其特征在于：所述的进气口和出气口上分别安装有高压表和低压表；复位弹簧连接活门设置于节流腔体中,节流腔体一侧与进气口连通,节流腔体底端设有溢流孔；溢流孔与活门对应,并通过气室与出气口连通；活门的下端设置有刚性阀芯,刚性阀芯下端连接有竖直方向上移动的气密组件,气密组件下设置有弹簧垫片,弹簧垫片下侧连接主弹簧,主弹簧与压力调节螺杆连接。

选型步骤如下：

1、 确定进出口压力，根据进口和出口压力来确定减压阀所需的压力等级；

2、 根据气体的具体介质，来选择减压阀的阀体和密封材质，如果一般气体可以选用铸钢，不锈钢或者铸铁，如果是氧气，就必须选用经过脱油脱脂的不锈钢或者黄铜；

3、 根据流量要求，就是确定好CV值，来选择合适的减压阀的口径；

ZZVP-16P SUS304不锈钢自力法兰式微压减压阀 安装注意事项

1、安装

安装前应检查产品型号、规格是否符合要求，管道应进行清洗、清除焊渣与杂物等。微压阀应正立、垂直安装在管道上。两端法兰应对准管道法兰中心。介质流向要与阀体箭头指向一致。为便于阀门自控系统失灵时能连续生产，应设置旁路阀。

2、使用

使用前，先用旁路手动截止阀进行手操，待工况稳定后，即可将微压阀投入运行。具体方法如下（参照图一）

（1）打开罩盖，调整弹簧预紧力，直到阀门关闭。

（2）缓慢将微压阀前、后截止阀开到较大。此时因介质引入微压阀，可观察压力表示值。

（3）逐渐关闭旁路阀，并调整弹簧预紧力。直到压力表示值达到工艺要求为止。

ZZVP-16P SUS304不锈钢自力法兰式微压减压阀 订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
