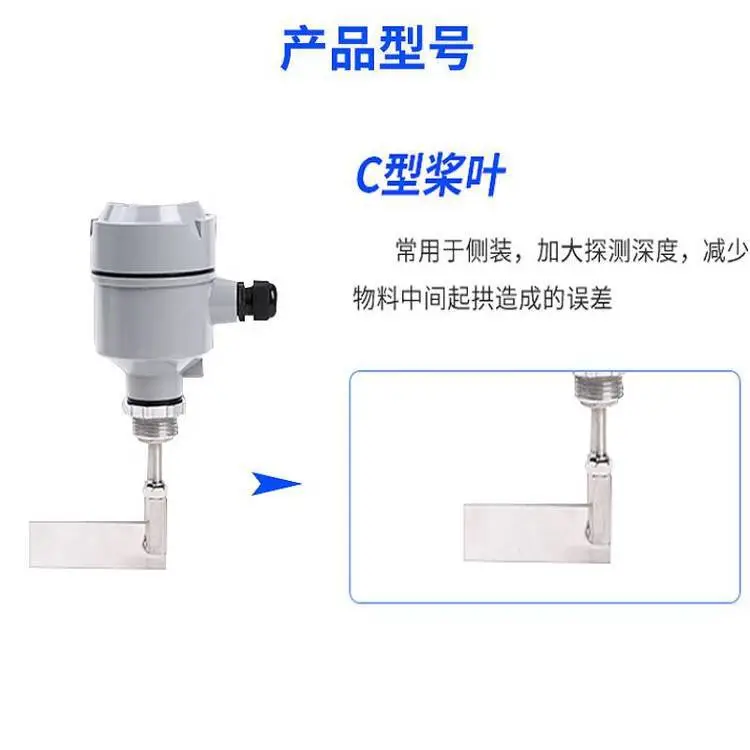

RZ-30开航高温型阻旋料位开关叶片转速逆时针1rpm

适用范围：

阻移式料位计应用于冶金、化工、石油、电力、食品、造纸、煤炭、建材、医药等领域的料位的报jing和控制,对开口料仓与密闭料仓中的粉状、颗粒状、块状物料进行检测、报jing及控制,机械仪表，结构简单，耐温,无繁杂电气线路，检测准确、控制可靠防尘，耐冲击可长期工作，运行可靠。

检测板受阻时，主轴受阻而停止、电机继续运行，使脱扣器脱扣，致使微动开关动作切断电机电源、电机停止工作，发出物位信号。

当物位下降时检板阻力消失，电机恢复工作，发出物位信号,仪表又处于检测状态。

适用于粉料、颗粒料、块状料小于30mm的各种料位控制，有良好的环境适用性；

强磁、温、震动等恶劣性条件，无触点光电开关大大提了kongzhiqi可靠性及寿命。

RZ-30开航高温型阻旋料位开关叶片转速逆时针1rpm

产品特点：

1、采用接触测量，结果真实、准确可靠；可水平、倾斜与垂直安装，安装使用方便。
2、抗干扰，即安即用：由于其内部没有复杂的电子元件及其放大电路部分，因此，不受任何电磁波干扰，安装后任何调试及保养维护即可长期使用。
3、chao强防抖性能设计：即使在物料流动时也不会发出错误信号。
4、料位显示功能：采用长寿命亮度指示灯，料位显示直观方便。
5、双重保护功能：过载保护功能避免叶片受过分外力而损坏电机；自动保护功能使料位器在料仓有料叶片旋转受阻时，断电不工作，保护电机且you效延长其使用寿命。
6、良的测量再现性和环境工况适应性：即不受物料粒度、形状、比重、介质、壁垢、粘附性、温度、湿度、粉尘浓度等变化的影响。
7、chao强防尘密封性能，即使1MPa压力，粉尘也无法进入。
8、抗震性及防松结构设计，you效避免部件松动及滑脱；采用youzhi不锈钢材料，使其有良的抗腐蚀性及***性能。

RZ-30开航高温型阻旋料位开关叶片转速逆时针1rpm

工作原理：

温型阻旋料位开关也有的称之为阻旋物位计或者阻旋料位开关、阻旋物位开关等，主要是根据它体的不同用途的不同名称。阻旋式料位开关是采用交流微电机经减速后，带动检测叶片慢速旋转。当被测物料的料位上升使叶片的转动受到阻挡时，检测机构主轴产生旋转位移。此位移先使一个微动开关动作，发出有料的信号。随后另一个微动开关动作，切断微电机的电源使其停止转动。只要仓内的料位不变，此种状态便将一直保持下去。
当料位下降检测叶片失去阻挡时，检测机构便依靠弹簧拉力恢复原态。控制微电机电源的微动开关动作，使电机通电旋转。随后另一个微动开关动作发出信号，只要没有物料阻挡检测叶片的转动，此种状态也将一直保持下去。

技术参数：

1.电源：220VAC /110VAC/24VAC/24VDC

2.触点容量：250VAC/10A SPDT（单刀双掷）

3.功率：4W

4.叶片转速：1RPM（转/分）

5.力矩：1.0kg×cm

6.物料比重：≥0.5g/cm3

7.工作温度：-10℃-80℃（zui可达400℃）

8.缘电阻：≥100MΩ

9.介电强度：1500V*1min

10.防护等：IP65

11.叶片材质：SUS304

安装

安装要求应使叶片所处的位置避开进料口的下部和料仓死料区，为防止使用中物料的砸击，应在检测叶片的上方安装防护板。

如采用加长轴垂直安装，则应安装保护套筒或使叶片和软轴所处位置不受到物料的直接砸击。多位测量时应适当拉开距离，避免发生软轴的相互缠绕。[1]

为避免室外环境雨水的渗入，侧装时应使出线口垂直向下并旋紧上盖。垂直安装时如有条件，可考虑加装防雨罩。

安装注意事项

1．水平安装时，建议将开关以水平向下呈15°～20°的夹角安装，以减少物料的冲击。对于加长型，强烈建议叶片及输出轴上方安装防护档板。

2．接线盒入线口必须朝下，电缆固定螺母必须锁紧。

3．送电时应确认使用电压是否正确。

4．被控制线路负载必须与开关接点容量相匹配。

5．安装产品附近应避免有架桥破坏器或振动马达。

6．开关安装应避免靠近入料口处，以减少下料损坏叶片及误动作；若开关必须安装在靠近入料口处，请在开关上方200mm处加装一200mm宽的保护挡板。

7．各产品安装时根据其型号不同，选择水平安装和垂直安装。

8．轴长可调型开关在现场解体安装时，方向接头与传动轴联接时，锁紧螺母必须涂上缺氧胶，然后再用扳手锁紧。

9．现场安装、维护必须遵守“断电源后开盖”的警告语。

10．安装现场应不存在对铝合金有腐蚀作用的有毒气体。

11．被测介质的*高温度不应超过产品标签中标明的温度。
