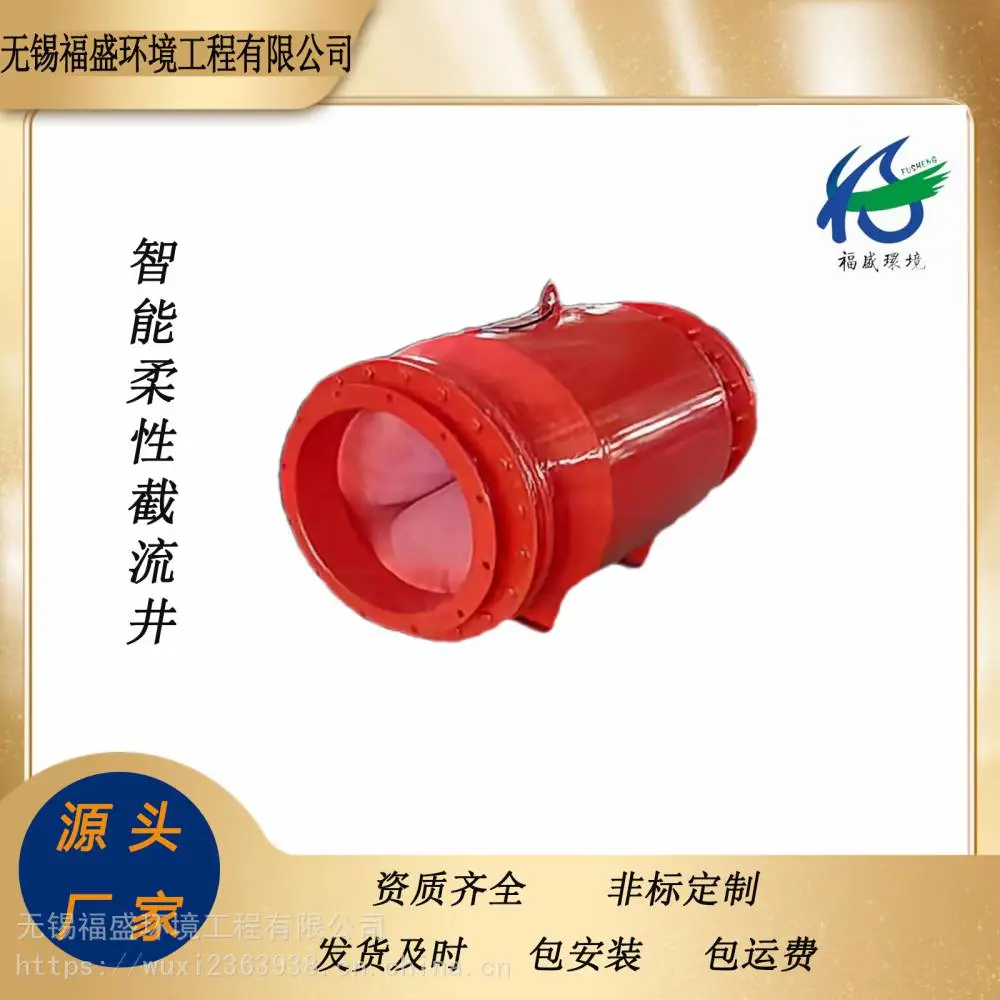

一、产品概述

适用于环境温度-30℃~50 ℃，介质温度0°℃~40 ℃的原水、雨水或污水环境中，是智能柔性分流井成套设备主要装置之一，与其配套装置还有密封组件、气站、安装附件、液位计、SCADA系统、控制柜等。柔性截流装置系统通过气动控制，实现清污分流。该设施可以将小区污水截流至市政污水管网进入污水处理厂或进入调蓄池储存，小区较干净的雨水排放到市政雨水管道或就近的自然水体。

二、设备组成

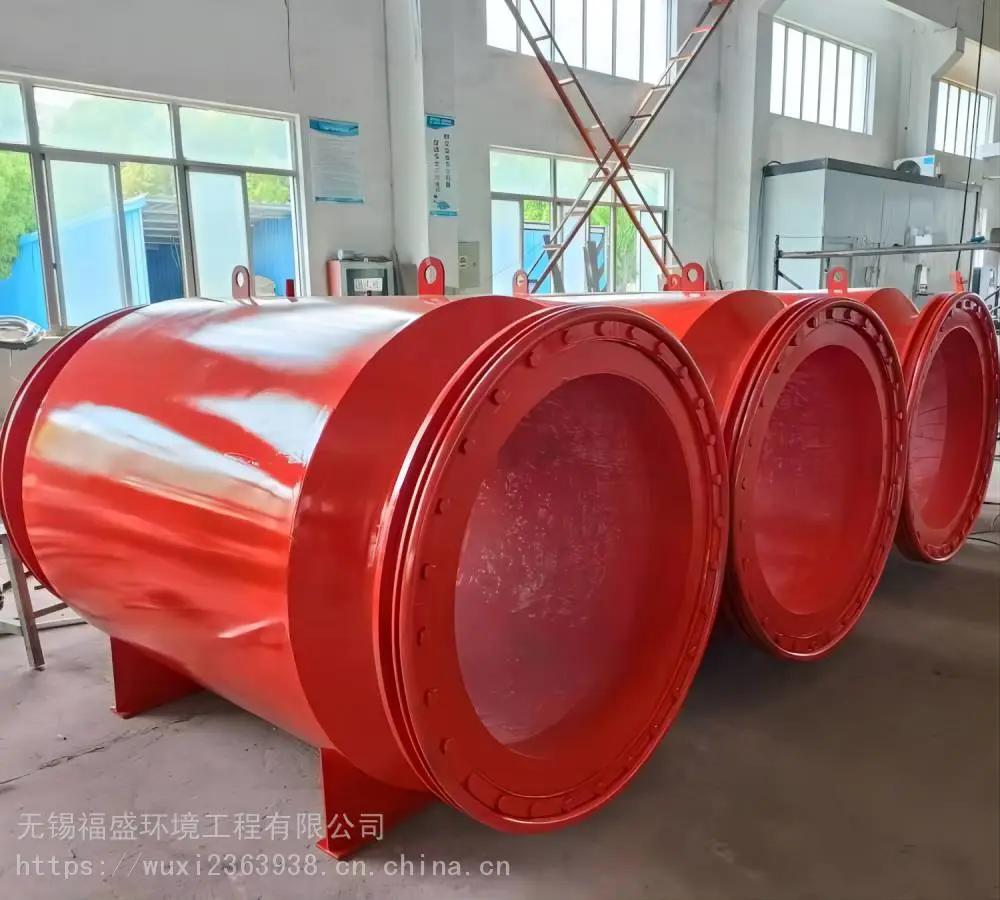

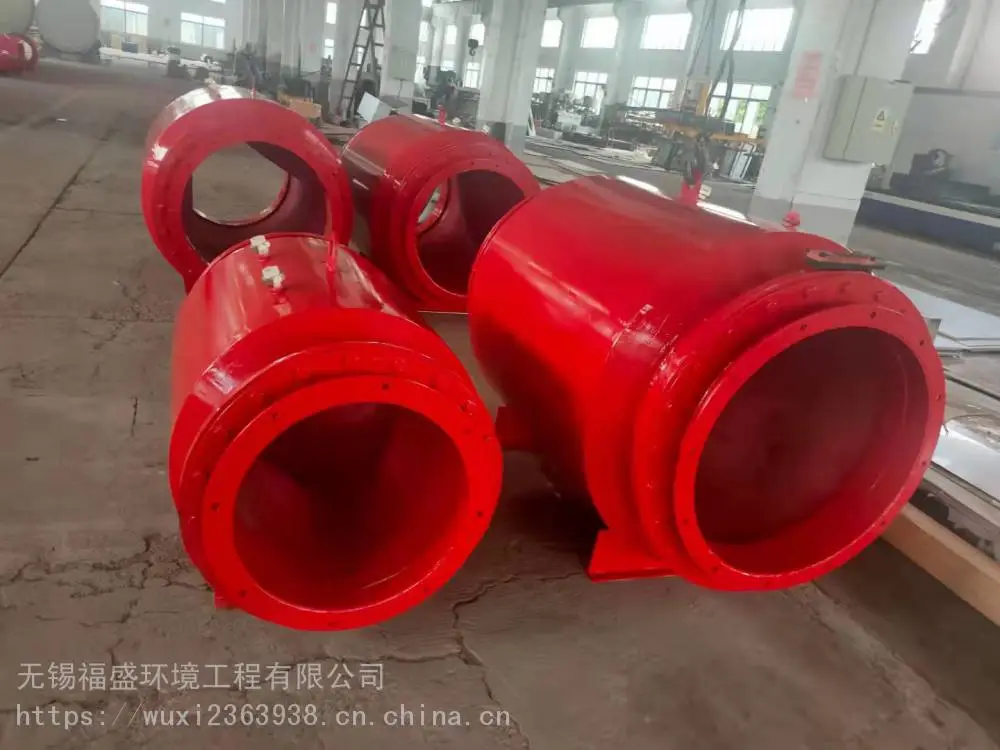

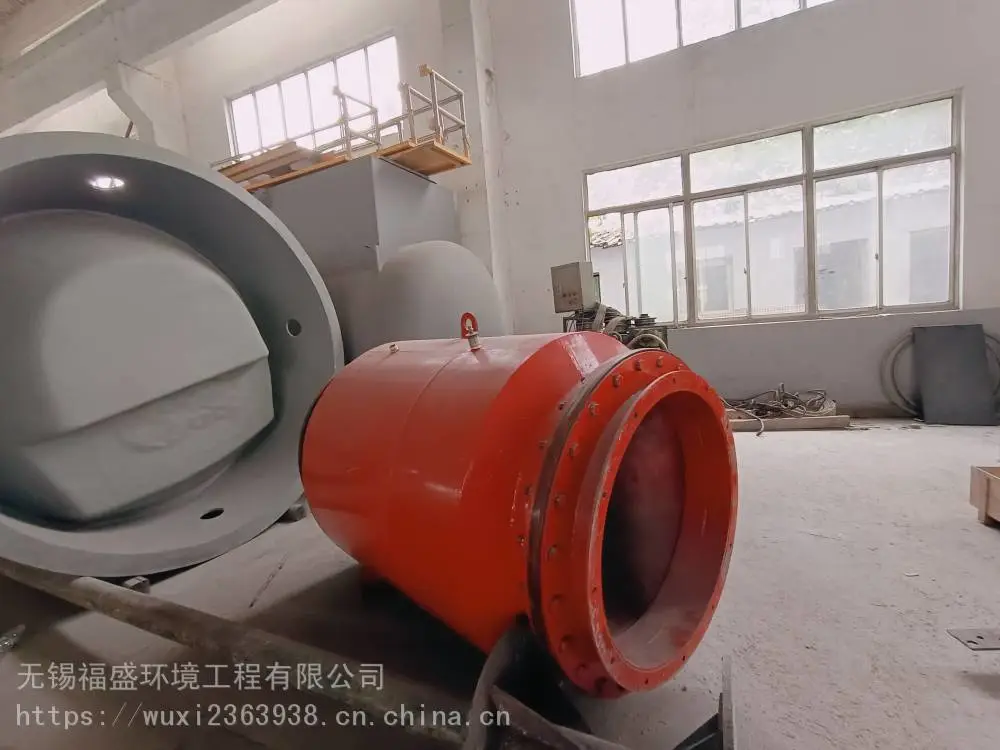

每台应为成套装置，包括插入式柔性截流装置本体(增强复合橡胶)、空压机、气管及阀件、液位计、控制柜及SCADA程序软件、安装附件等及与工艺运行有关的其它设备和部件。

主要技术性能表

主要技术性能表

主要部件材质

三、产品优势

1、成本低，压缩空气工作压力较小比较稳定，而且现有的压缩空气发生和控制装置技术成熟，价格经济，气动分流井的动力源为气站，气站的成本相对于液压站***；气管相当于高压油管成本***；多个气动分流井可以共用一个气源和一根气体输送总管，节约成本；

2、压缩空气不会引入二次污染，环保，压缩空气装置无爆炸风险；

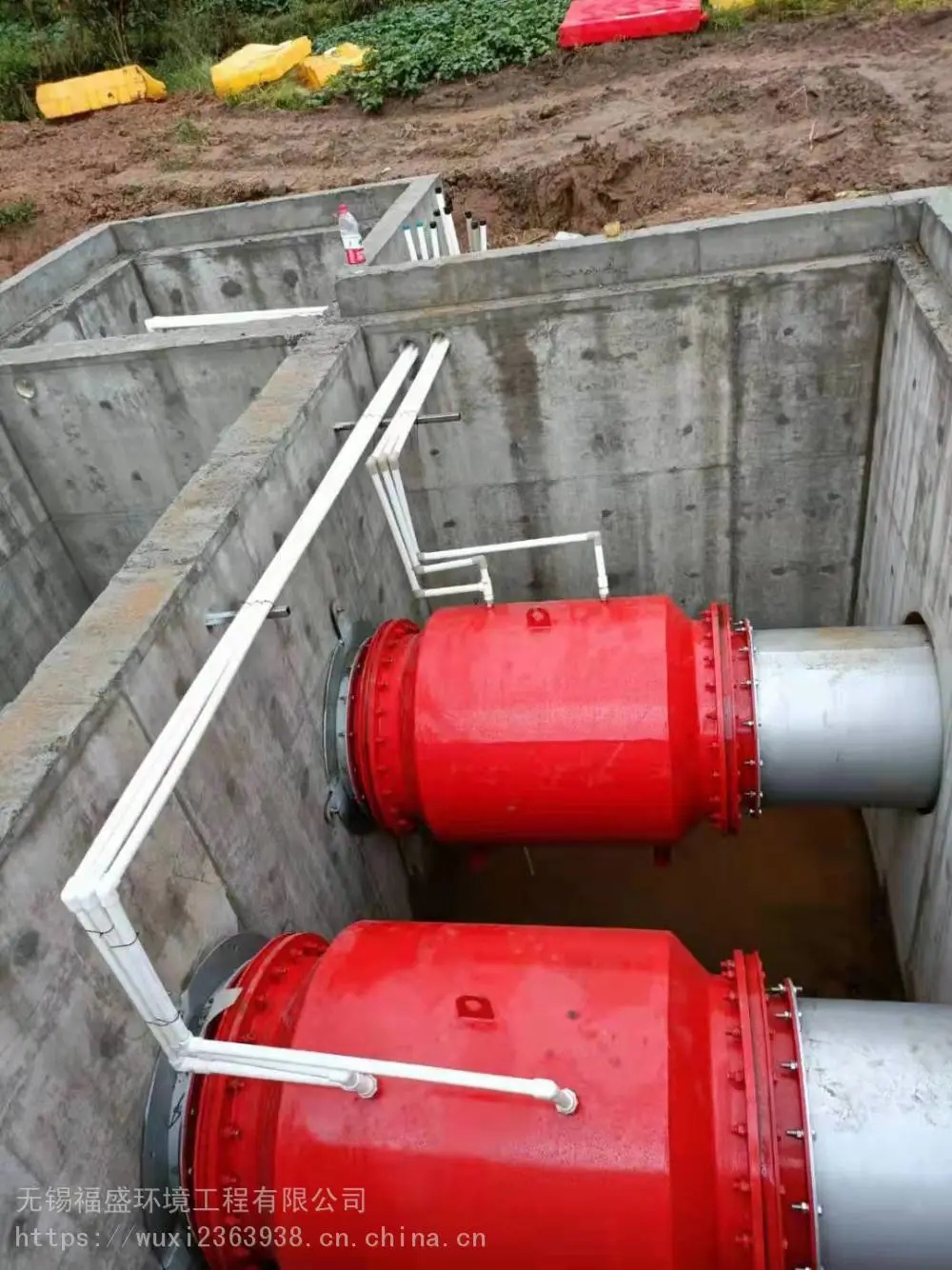

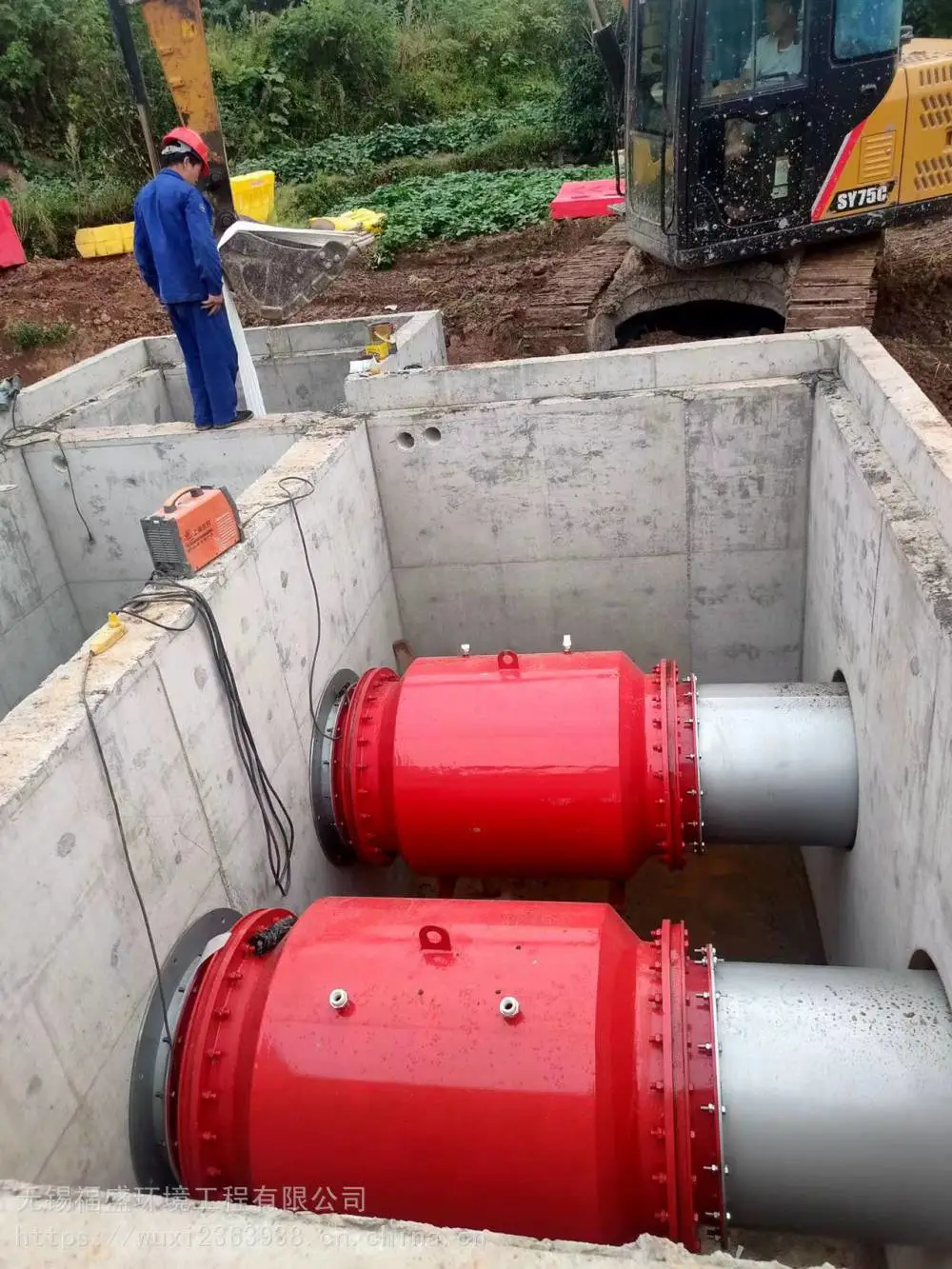

3、施工简单，开挖量小；

4、不占用高度空间，不会露出地表，不破乱城市美观和交通；

5、分流井现场不使用其他电压，不存在用电事故；

6、分流井的供电电压为220V，可以使用民用电网，方便获得；

7、城市内涝淹水不影响设备正常，工作可靠性高；

8、防缠绕防堵塞能力好：由于污水中的缠绕物、杂物、漂浮物等较多，此装置安装后的过流通道和市政管道的流道保持一致，平滑过渡，不会产生缠绕堵塞；

9、零水损：此装置安装后的过流通道和市政管道的流道保持一致、平滑过渡，不影响排水和行洪；

10、寿命长：由于使用污水的环境中，在污水中使用的电动或液动设备，会经常产生故障，气动柔性截流装置的启闭件简单，不会发生故障；

11、密封好：一般的电动或液动设备，由于杂物的堵塞造成漏水密封不好，气动柔性截流装置采用橡胶柔性密封，密封面较大，所以密封好。

四、防腐要求

提供的设备材料适用于酸性、碱性等污水的腐蚀环境，***采用未经保护或非防腐性材料。

五、设计制造标准

插入式柔性截流装置的设计、制造过程管理严格执行***相关规定，从毛坯制造到零件加工、装配、试验实行全过程质量控制。

1、设备安装不占用高度空间，不会露出地面，小区即使发生积水也不会影响柔性分流井的正常工作。

2、结构简单，长时间使用在污水环境中，不会发生故障。

3、维护保养简单方便，使用寿命≥20年。

4、橡胶囊不得有裂口、海绵状空腔或分层等缺陷,无接口。

5、橡胶囊排气完毕后，橡胶囊内层应与外层紧密贴合。

橡胶囊本体应满足:

1、硬度(邵氏A型)45土5

2、拉伸强度≥10MPa ;

3、拉断伸长率≥400%

六、密封要求

1、应采用整体柔性密封,密封面较大，可实现零泄漏。

2、设计水头5m时，关闭状态不得有泄露,双向止水。

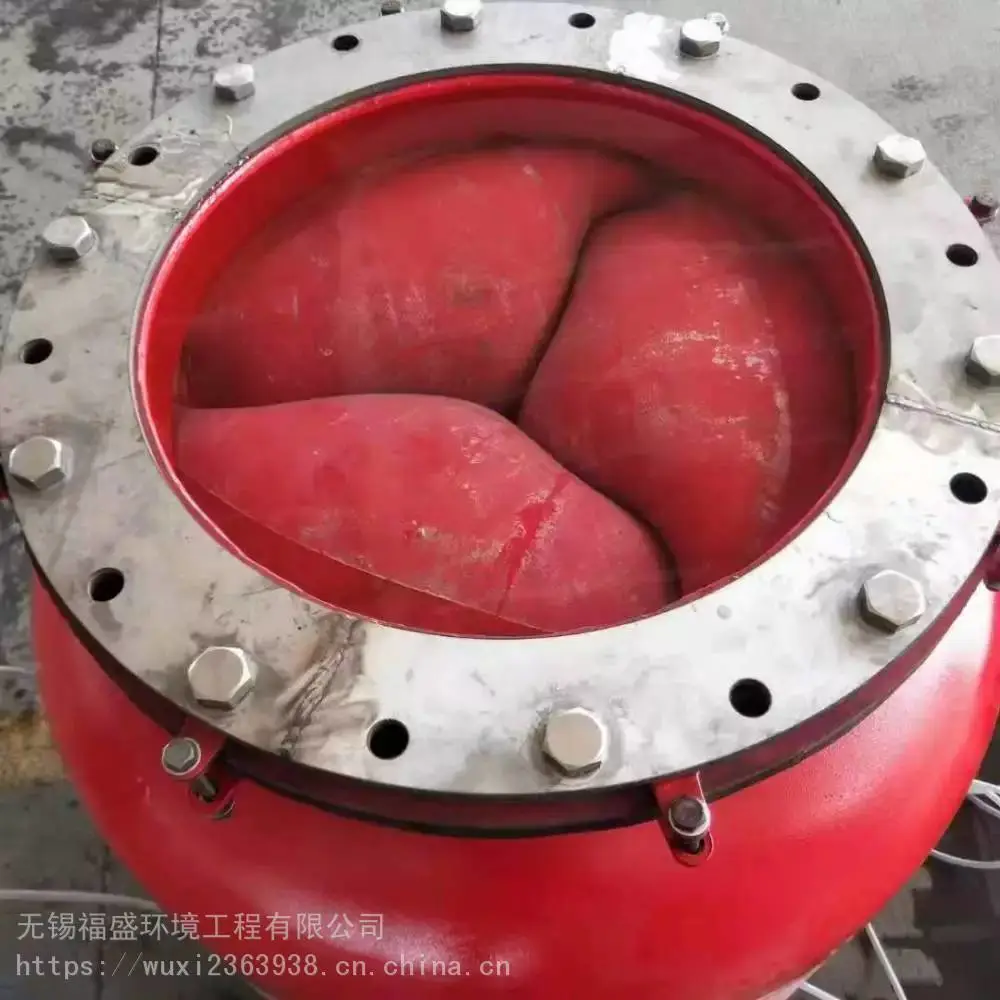

3、断流截面复原要求：橡胶内管排气完毕后，橡胶内管应与外套筒体紧密贴合。柔性气动截流装置：弹性套筒、流通通道、外罩、空压机等组成，弹性套筒的两端与外罩的两端可拆卸的密封连接，外罩内壁与弹性套筒外壁之间形成气腔，所述气腔具有气孔，当腔冲入有压气体时，所述弹性套筒变形，流通通道的截面积变小。
