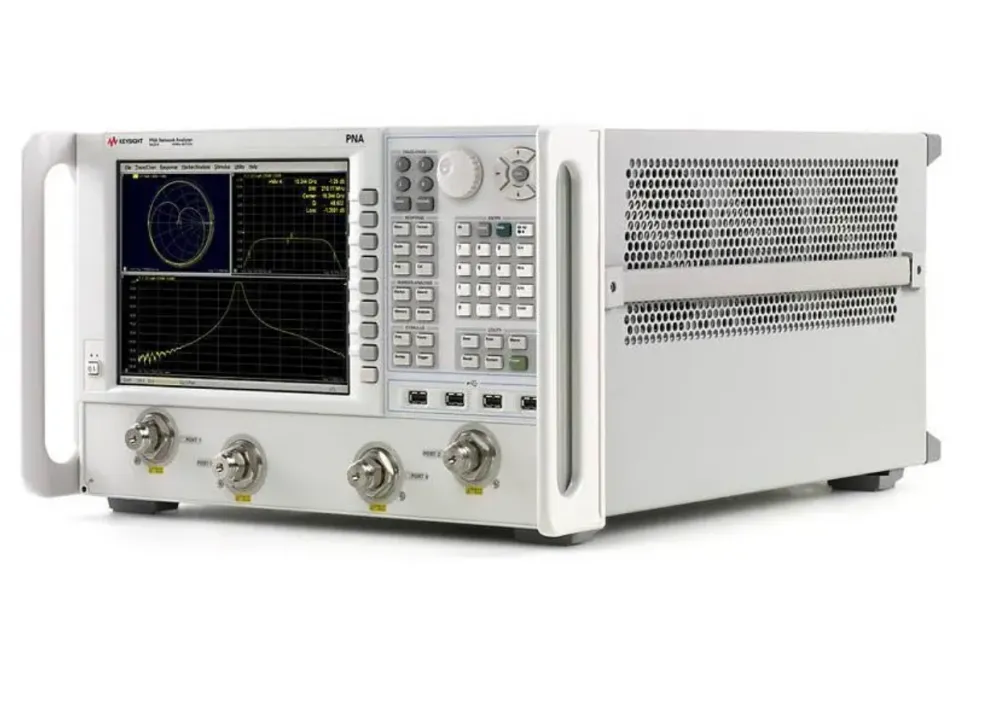

PNA 系列是***具有***的微波网络分析仪，可用于无源和有源器件测试。目前它提供以下五种频率型号

                 供您选择：13.5（N5221A）、26.5（N5222A）、43.5（N5224A）、50（N522***）或 67 GHz（N5227A），为您的 PNA 定制适当的性能等级,以满足您的特定预算和测量需求。

Keysight PNA 用于测试各种无源和有源器件，例如滤波器、双工器、放大器和变频器。 PNA 具有***特征，是进行元器件表征以及毫米波、信号完整性和材料测量的理想解决方案。

主要特性与技术指标

10 MHz 至 43.5 GHz

2 端口（单信号源）或 4 端口（2 内置信号源）

127 dB 系统和 132 dB 接收机动态范围、100,001 个点、200 个通道、15 MHz 中频带宽

高输出功率（+13 dBm）和宽功率扫描范围（38 dB）

动态精度： 在测试端接口使用 0.1 dB 压缩和 +12 dBm 输入功率

在 10 Hz 中频带宽时仅有 -114 dBm 的低本底噪声

硬件选件：

N5224A-200   双端口 单源 基本硬件配置

N5224A-201   双端口 单源 可配置测试集

N5224A-210   双端口 单源 具有计量配置

N5224A-217   双端口 单源 可配置测试集 扩展功率范围

N5224A-219   双端口 单源 可配置测试集 扩展功率范围 配置偏置器

N5224A-400   四端口 单源 基本硬件配置

N5224A-401   四端口 单源 可配置测试集

N5224A-410   四端口 单源 具有计量配置

N5224A-417   四端口 单源 可配置测试集 扩展功率范围

N5224A-419   四端口 单源 可配置测试集 扩展功率范围 配置偏置器

附加选件：

N5224A-008   脉冲射频测量

N5224A-010   时域

N5224A-020   添加IF输入

N5224A-021   添加脉冲调制器到***源

N5224A-022   添加脉冲调制器到***源

N5224A-025   增加4个脉冲调制器

N5224A-028   标准接收机测量噪声系数

N5224A-080   偏置测量

N5224A-082   标量校准转换器测量

N5224A-083   矢量和标量校准转换器测量

N5224A-084   嵌入式LO测量

N5224A-086   增益压缩应用

N5224A-087   互调失真测量

N5224A-118   快速连续波模式

N5224A-460   集成模式应用

N5224A-551   N端口校准测量

N5224A-088   源相控制

N5224A-089   差分与I/O器件的应用

N5224A-007   自动夹具拆卸

N5224A-015   S参数测量的动态不确定度

N5224A-090   带频谱功能

N5224A-093   扩展频谱到110GHZ

N5224A-094   扩展频谱到110GHZ以上
