园林绿植栽培控制系统  九州晟欣品牌  数字化 网络化 智能化监测 系统组成部分

花卉的生长受大气及土壤中各种要素的影响，要***花卉的健康快速生长，就必须有监测、控制、实时显示的模块来实时的监测和控制相应的要素，为花卉生长创造一个良好的环境；因此整体系统主要由一体化传感器、温室控制器、温室专用控制柜、终端监控软件平台组成；

园林绿植栽培控制系统  九州晟欣品牌  数字化 网络化 智能化监测 硬件部分

传感采集部分

  空气要素信息采集：

大气温度、大气湿度、大气气压、光照度、氧气、二氧化碳、一氧化碳等空气环境要素，直接或间接的影响着植物的呼吸作用，光合作用和蒸腾作用，监测和控制好这些大气环境因素对植物的生长尤为的重要；

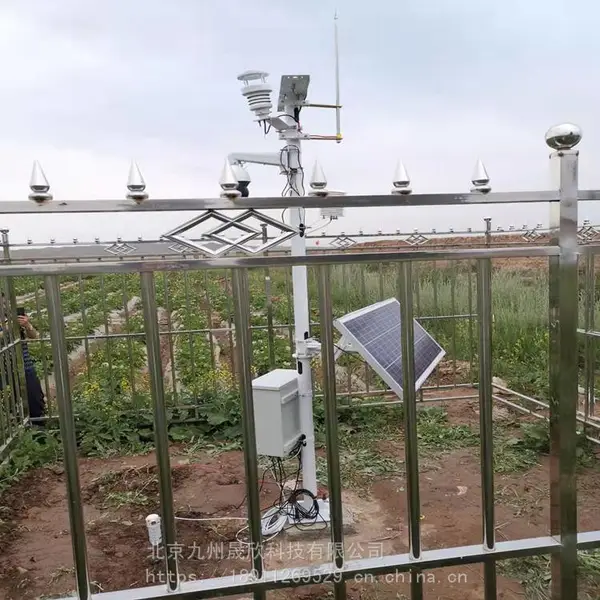

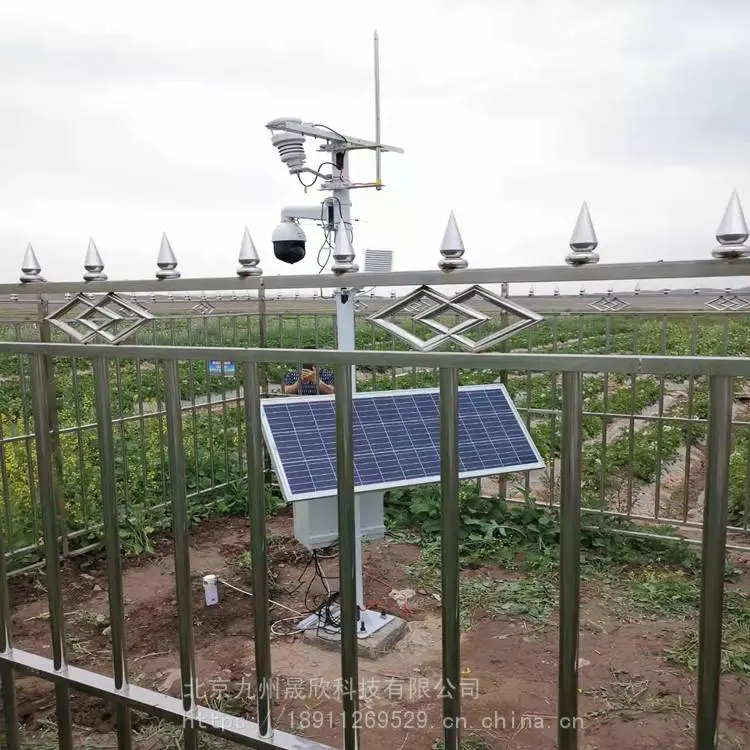

一体化高集成式传感器可实时的监测大气温度、大气湿度、大气气压、光照度、氧气、二氧化碳、一氧化碳等等要素，并可将采集到的数据通过无线Zigbee传输到温室控制器，避免穿线、走线的麻烦；

 园林绿植栽培控制系统  九州晟欣品牌  数字化 网络化 智能化监测

  土壤要素信息采集：

土壤是植物耐以生存的基础，植物所需的水分、养分都从土壤中摄取，掌控土壤中水分、温度、酸碱的含量对植物的生长起着决定性的作用；

高精度高集成的土壤温度、土壤湿度、土壤酸碱传感器可以准确的测量土壤中这些环境因子的含量，同时可以将采集到的数据传输到温室控制器，方便、快捷；

温室控制器部分

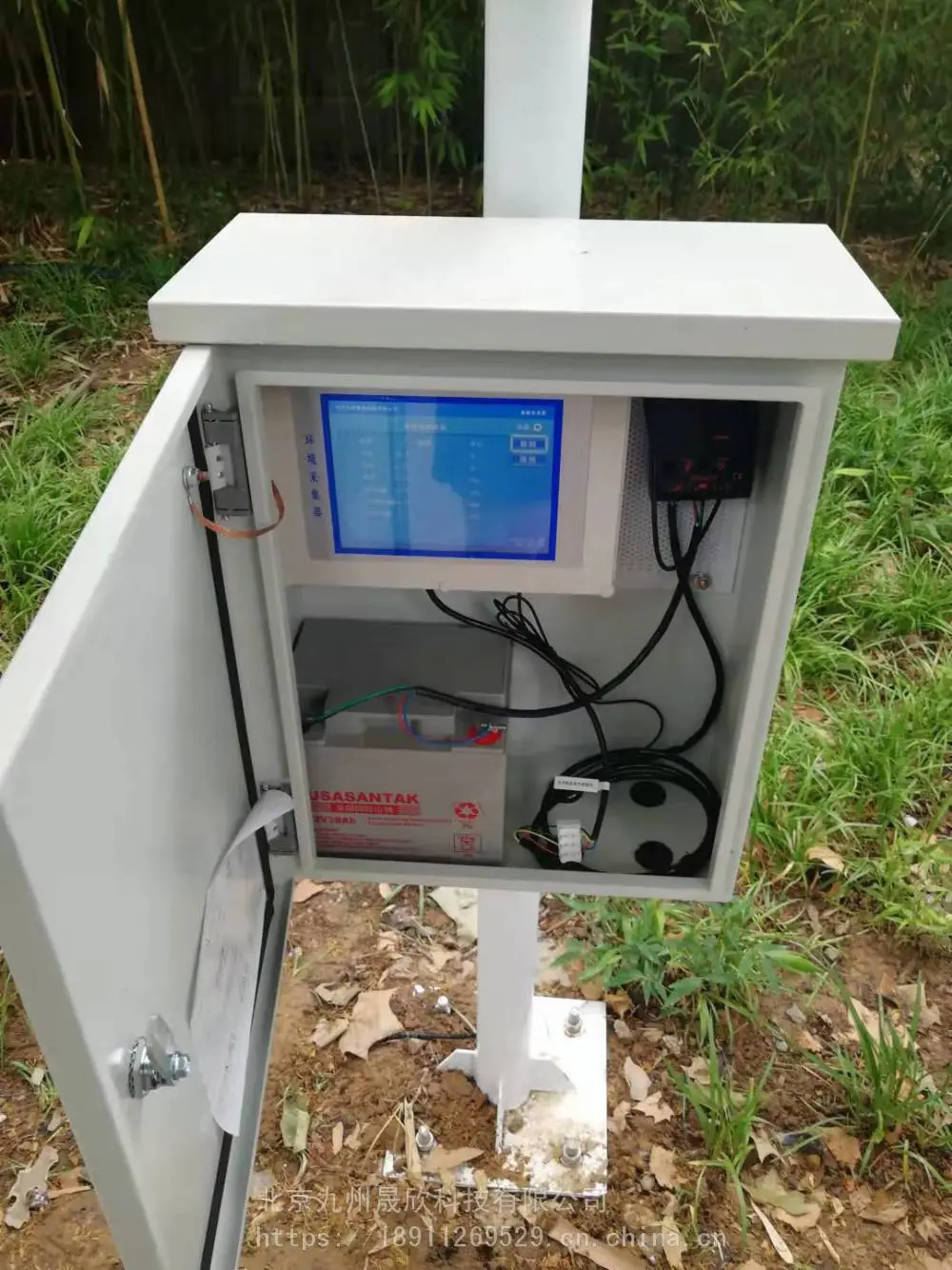

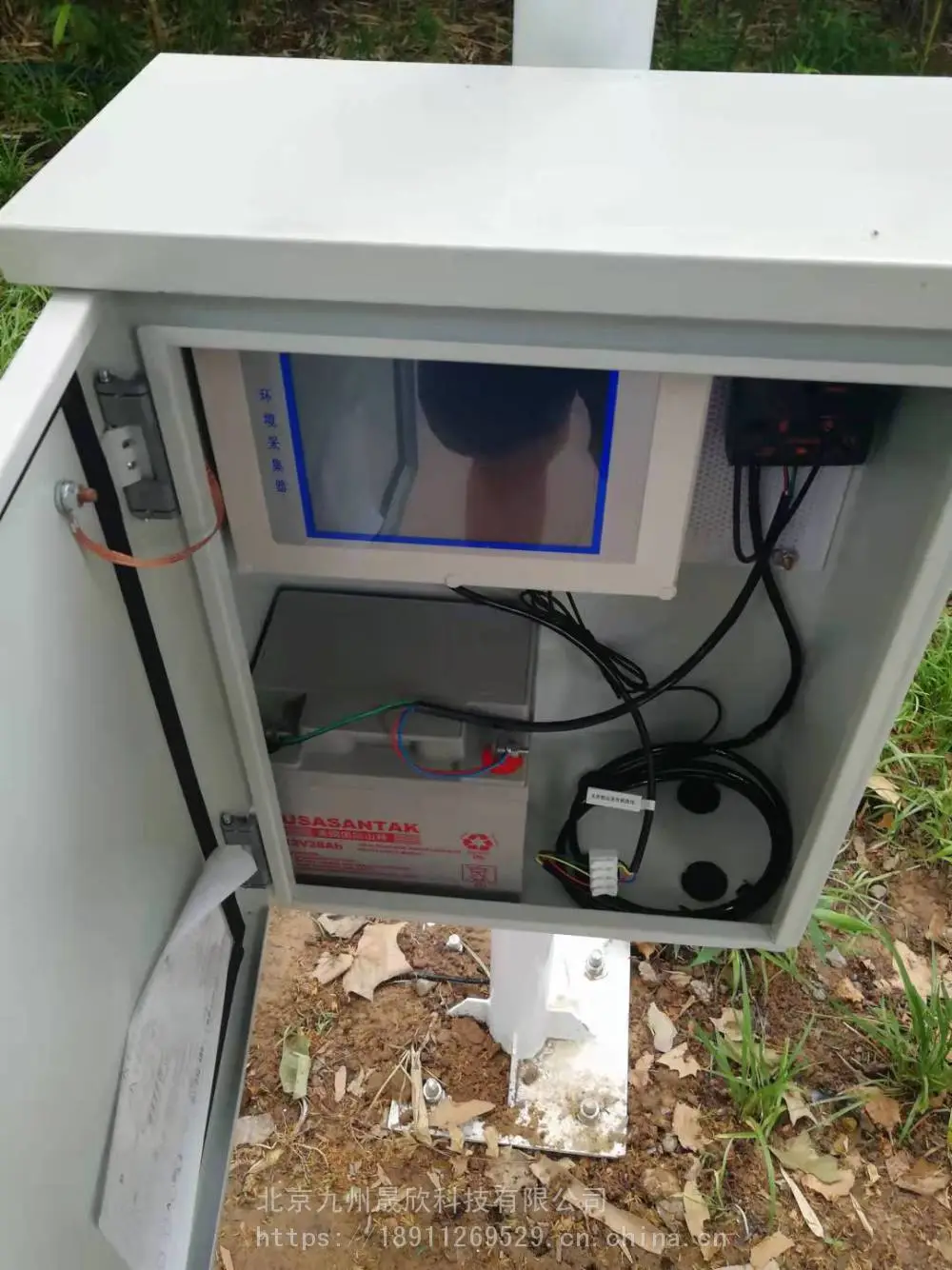

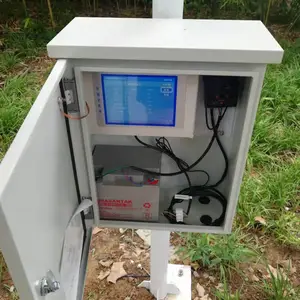

  温室控制器：

采用智能化控制技术，一方面自动采集环境信息，并通过无线传输到软件应用平台，另一方面，根据采集的数据及控制目标，通过控制柜，对现场温室卷膜、遮阳、滴灌、喷灌、湿帘、风机等设备进行手动、自动化控制，达到花卉理想的生长环境；

处理器：

内核： ARM 32位Cortex-M3 CPU

系统时钟：高可达72MHz

指令执行速度： 1.25Dmips/MHz

存储功能：

FLASH存储容量： 4M bits（每1小时存储一次，可存储1.6年），同时可扩展至32Mbit.并可扩展USB存储接口1个，实现U盘存储.

传感器通道：

模拟/计数通道：16路，可再扩展16路数字I/O通道，用于各种外接扩展功能.

模拟量A/D转换精度：12位

频率量采用16位高速计数器进行采集，输入信号频***达1MHz.

供电显示:

宽电压输入：8V~40V

显示形式：192×64液晶屏，可扩展LED单色屏及彩色触摸屏.

支持时间校准功能

通讯功能：

温室控制器具有RS232/RS485/USB通信接口，可进行RS232/RS485/USB通信，

并可选用无线ZIGBEE、GPRS、WIFI、卫星等无线传输的方式，将数据传送到***的终端监控软件平台；

通讯协议

支持siyb、标准MODBUS协议，双协议切换功能，方便用户实现上位机软件二次编

程.

温室控制柜部分

温室专用控制柜：

符合JB/T10306-2001温室控制系统设计规范，执行温室控制器控制命令，直接对现场温室设备进行手动、自动控制.
