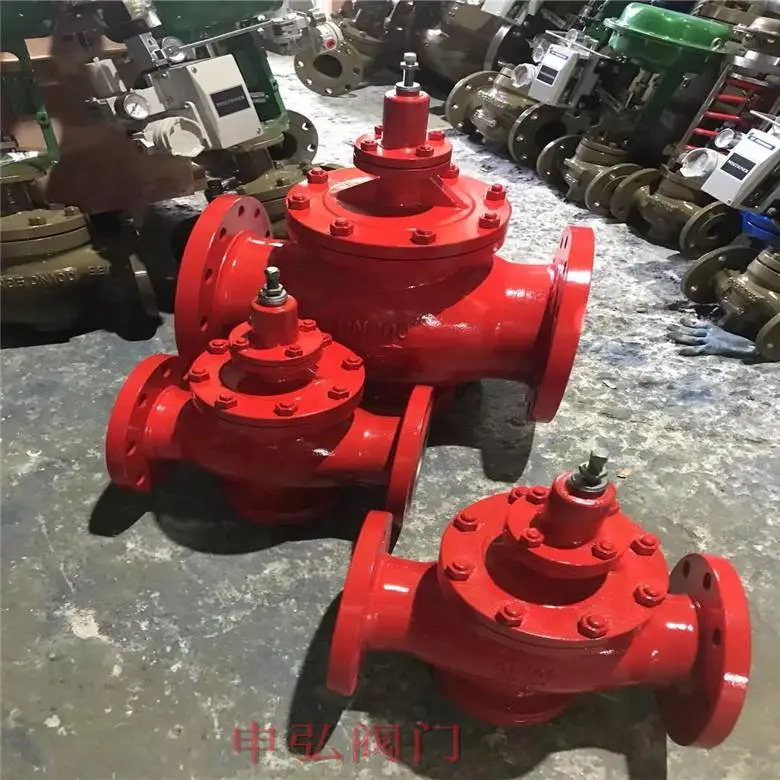

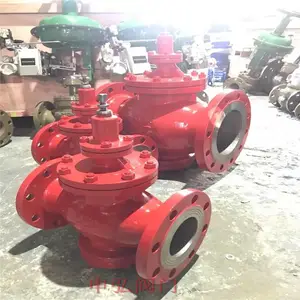

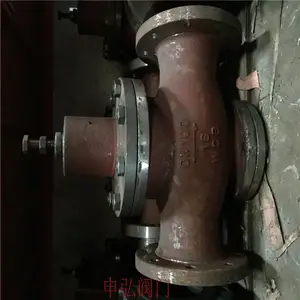

Y42X高层建筑生活用水消防用水系统中水减压阀 产品说明
法兰连接形式、弹簧薄膜式结构、密封面材料为丁橡胶铜合金、公称压力 PN10~PN16、阀体材料为灰铸铁或球墨铸铁的减压阀。该产品针对高层、超高层建筑设计，是解决高层建筑生活用水、消防用水系统中，要求流量大、灵敏度高等场合的理想产品。其性能更加优越，完全取代中间水箱，节约建筑中间水箱的费用，扩大建筑物的使用面积。上海申弘阀门有限公司主营阀门有：减压阀(组合式减压阀,可调式减压阀,自力式减压阀

Y42X高层建筑生活用水消防用水系统中水减压阀减压阀压力调节

1、关闭管道减压阀进出端的隔离阀(蝶阀或闸阀)，打开YX741X活塞式减压阀上进口端的小球阀，关闭减压阀出口端的小球阀，全松减压阀上的导阀调节螺丝，排空减压阀出口端压力，直到减压阀出口端压力表显示为0。
  2、打开主管道减压阀进口端的隔离阀(蝶阀或闸阀)，此时减压阀进口端压力表显示为管道实际压力，出口端压力表显示为0，或者高一点。然后打开减压阀出口端的小球阀，慢慢顺时针调节减压阀导阀上的调节螺丝，直到出口端压力显示为设计值。
  3、打开主管道上减压阀出口端的蝶阀，锁紧减压阀上导阀调节螺丝的螺母。（调节过头，从***步重新开始。）
  4、如果调节压力，调节过后需按照***步再依次进行调节。与本产品相关论文：200X先导隔膜式水用减压阀安装要求

Y42X高层建筑生活用水消防用水系统中水减压阀的应用
随着我国建筑给排水科技的发展，近十余年来各种类型进口和国内自行研制的给水减压阀已在高层建筑、乃至超高层建筑给水系统中得到广泛应用。实践表明：应用减压阀的给水减压保障系统与传统的中间水箱减压系统相比，有占用空间小、技术特性稳定、压力比调节灵活、使用寿命长、维护管理便捷等优点。但如何保障高层建筑减压阀给水系统的正常工作，使高层建筑用户获得良好的供用水环境，并确保楼宇内消防灭火设施（捎火栓、喷洒)遇警显效的作用，离不开对减压阀给水系统科学有序的维护管理。下面笔者结合自己的实际工作经验，对高层建筑给水系统中减压阀的使用及维护管理谈一些体会。

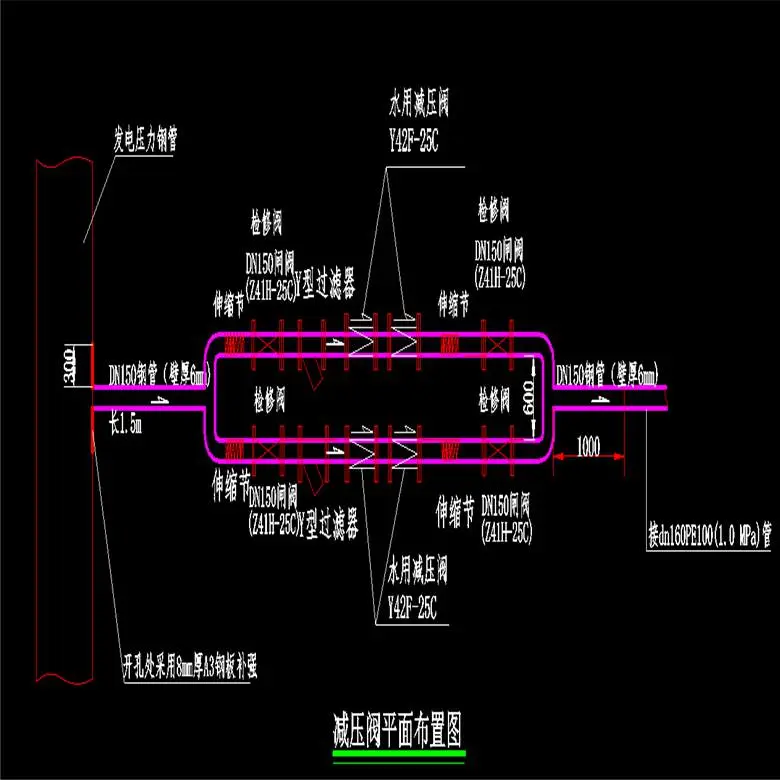

2.1 一用一备的减压阀组应定期轮换工作。大部分高层建筑生活给水减压阀减压保障系统，是以给水竖向分区设置的，一般设在每一给水分区总管上。考虑到众多用户的用水可靠安全性，设计时减压阀应两套并列安装(1用1备)。减压通路两侧都辅以闸阀或蝶阀，可启闭任一减压通道，为使并列的两套减压阀通道能正常工作，常规一个月轮流交换一次，搁置时间过长减压通道死水结垢，减压元件阀芯会卡住失效。
2.2 应及时排除管道中的积气。当空气进人减压管网或管网内随压力变化时气体从水中析出，这时会影响燃气热水器、电热水器等的稳定工作，严重的还会被毁坏；同时还会产生一些水表无法正确计量，出现用户不用水，水表也会不断地转动的现象。为***这类事故，应检查屋顶水箱生活给水总管的蓄水高程是否满足，如不满足水箱出水口处会产生水旋，吸人空气。排除这一故障可调整水箱内液位控制器的***水位高程，经验表明一般***水位距出水口应不小于0.3m。也可反复开启设置在分区、减压系统两侧的压力表放气旋塞，把已进入管网内的空气徐徐排出。如采取上述措施后，在分区总管末梢以下的一些用水器还出现上述现象，可以在这些部位增设自动排气装置。
2.3 注意的减压保障系统。

   无论选用比例式还是可调式减压阀，其减压比P1：P2不宜选择过大，一般应控制在5：1之内。超过这个范围易产生气蚀现象，损坏阀件，产生啸叫噪音。有些活塞式减压阀，制造厂在其阀体上加工一个直径1.5mm左右的小孔，其功能是让阀芯运动时起到透吸气作用，维护管理时应注意千万不要将小孔塞住，否则影响减压阀的正常运行。

2.4 注意检查比例式减压阀的安装位置。高层内减压阀设计安装的位置不妥，会出现减压阀阀后压力忽高忽低，管网压力严重偏离允许范围，伴随毁坏淋浴器，水管爆裂和损坏用户水表等事故发生；有时也会水流不畅，分区内出现无规律的断水现象，影响用户用水。出现类似事故，检查整个减压阀减压分区给水系统，无疑点可找；拆卸减压阀过滤器等元件并无异常。这时可从检查比例减压阀设计安装位置是否合理着手，认真检查管网系统是否存在等位倒虹管现象，即分区的输出管路标高相近。此类情况在主、副楼同一屋顶水箱，下给水供水系统中很容易出现。发现这些问题，可以考虑把比例减压阀安装位置提高一个层面(不能提得大高，必须顾全分区内用水设备的承压规范要求)；也可在主、副楼内，分设两组独立的比例减压阀给水系统。
2.5 注意系统排污。高层建筑消防给水系统的消火栓管网，喷洒头管网是由屋顶水箱—消防总管—股管(消火栓、喷洒头—底环总管—消防水泵—进水泵接口)等组成封闭式环网。平时管网内水体处在静止状态(除管理部门检测放水外)，屋顶水箱底部沉积的污垢杂质顺引进入消防管，并沉积在环管U型部位，管网不畅使众多大楼在消防系统检测试验时非得断续启动，有时排完管内污泥浊水要花几十分钟。即使消防水泵能勉强启动，但设置在管网上的多类减压元件也因长期处在死水环境中，也无法正常发挥作用。因此，要定期开启消防股管底部连通管的放水阀进行排污，***排除下半环的沉积污物；对于设置在喷洒系统的分区检滞排水阀，同样要轮换分段放水。其周期一般3个月为宜，只有对高层建筑消防管网的科学管理，才能使消防功能的发挥得到切实的***。

Y42X高层建筑生活用水消防用水系统中水减压阀

1要避免存留脏物、杂物进入减压阀减压保障系统。新建或者改造工程的减压系统管网，很可能遗留沙粒、麻丝、杂物。投运前，一般都应进行水冲洗，满足清洁要求后，最后装上减压阀和过滤器滤芯，这样才能避免杂物流入减压阀，***减压阀卡芯现象。在系统进入工作后，保障减压系统的水流畅通与否，与设置在系统上的过滤器流通能力关系密切，如滤芯被杂物严重吸附，则会影响减压阀的工作，为此必需对过滤器进行定期检查，及时清除污秽。实践表明这项工作2至3个月必须进行一次，有些可调式弹簧式、薄膜式减压阀，其主阀或者导阀自身设置过滤器，同样需要定期拆洗滤芯。

Y42X高层建筑生活用水消防用水系统中水减压阀

 6注意减压阀的减压保障系统。无论选用比例式还是可调式减压阀，其减压比 P1∶P2不宜选择过大，一般应控制在5∶1之内。超过这个范围易产生气蚀现象，损坏阀件，产生啸叫噪音。有些活塞式减压阀，制造厂在其阀体上加工一个直径1.5mm左右的小孔，其功能是让阀芯运动时起到透吸气作用，维护管理时应注意千万不要将小孔塞住，否则影响减压阀的正常运行。

Y42X高层建筑生活用水消防用水系统中水减压阀安装和使用

1、  安装减压阀之前必须对管路系统进行冲洗清理，以防焊渣、氧化皮等赃物流入阀内，影响阀门正常工作。

2、  减压阀应安装便于操作和维修的地方，并且必须直立安装在水平管路上，应注意使管路中介质的流向与阀体上箭头所示方向一致，切勿装反。

3、  减压阀在安装使用时，应先把旁通管路上的截止阀打开，排除管路中的冷凝水和汽水混合物，以防减压阀开启时产生水击现象损坏减压阀，当无异常现象后，按顺时针方向缓慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准），调整好后，将锁紧螺母背紧，拧上防护罩。

4、  减压阀前应安装过滤器，以防止介质中的杂质进入减压阀，影响其性能。

5、  安装的减压阀前后应有一段直管，阀前直管长度约为600毫米，阀后直管长度约为1000毫米。

6、  减压阀进口还要装汽水分离器和疏水阀，减压阀出口也要装疏水阀。

Y42X高层建筑生活用水消防用水系统中水减压阀产品性能参数

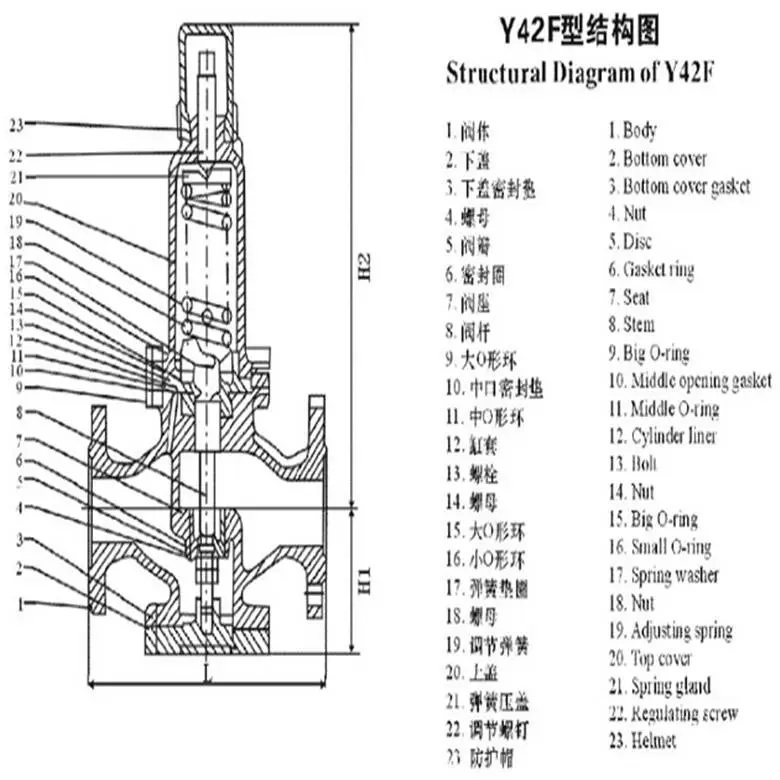

Y42X高层建筑生活用水消防用水系统中水减压阀给水专用减压阀产品零部件材料

返回页首 ?

Y42X高层建筑生活用水消防用水系统中水减压阀

Y42X高层建筑生活用水消防用水系统中水减压阀减压阀的性能

1、调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度，调压范围主要与调压弹簧的刚度有关。

2、压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性，输出压力波动越小，减压阀的特性越好，输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。

3、流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性，当流量g发生变化时，输出压力的变化越小越好，一般输出压力越低，它随输出流量的变化波动就越小。

Y42X高层建筑生活用水消防用水系统中水减压阀

Y42X高层建筑生活用水消防用水系统中水减压阀

减压阀的安装应在供水管网试压、冲洗合格后进行，检查管道试压及冲洗记录。
1.减压阀安装前应检查其规格型号是否符合设计要求，阀的外部控制管路和导阀的连接连接件不应松动，外观应无机械损伤，应清除阀中的异物。减压阀一般是垂直安装在水平管道上，便于操作和维修。正压减压阀宜垂直安装，当水平安装时，单呼吸孔减压阀的孔口应向下，双呼吸孔减压阀的孔口应呈水平位置；可调式减压阀应水平安装。
2.打开减压阀之前，首先要检查减压阀的进气口密封圈是否变形脱落。减压器和角阀用反扣连接。上解压时，用一只手托平阀体，将手轮对准角阀出口的丝扣，用另一只手反时针旋转手轮，直到减压阀左右摇动为止。更换时要卸下减压器，卸载前必须将钢瓶角阀关闭。

3.必须严格按照阀体上的箭头方向，将减压阀的安装与流体的方向保持一致。如水质未清洗时含有某些杂质，必须在减压阀的上游进水口安装过滤器。加热器注满水后，内部仍有少量空气，在加热过程中，水和空气受热膨胀，需卸压，以免水箱损坏。

Y42X高层建筑生活用水消防用水系统中水减压阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请来电咨询：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
