| 是否进口：否 | 加工定制：是 | 品牌：delta仪器 |
| 型号：delta70 |

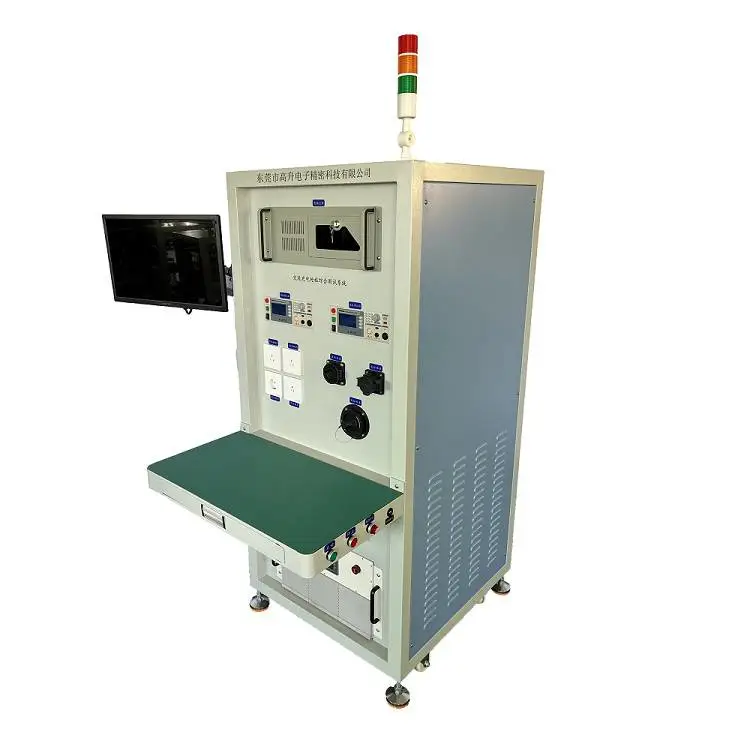

一、交流充电桩综合测试系统（新能源充电枪模式2功能测试系统）设备概述：
本测试系统专门针对交流充电枪 （模式2（MODE2）充电枪）定向研发的一款综合测试系统。 这款设备的上位机软件是用C++语言开发，中英文界面，结果显示清晰明了。本设备严格依据***GB/T 18487.1-2015、IEC 62196-2-2016、SAE J1772-2017 等试验要求设计制造的交流充电枪自动化智能测试检测系统，该测试系统适用于国标充电枪/桩标准的充电传导功能检测与验证，可广泛用于研发设计及生产出厂检测。本设备操作台按人体工学进行设计 ，该系统软件具有一键测试，测试流程参数可灵活配置，其测试的所有结果可记录查询，具有二维码扫描功能，可进行产品测试数据的追溯， 可连 MES 系统。
二、满足标准规范：
[1]GB/T 18487.2-2017《电动汽车传导充电系统 第2部分》 [2]GB/T 34657.1-2017《电动汽车传导充电互操作性测试规范 ***部分：供电设备》 [3]GB/T 34657.2-2017《电动汽车传导充电互操作性测试规范 第2部分：车辆》 [4]GB/T 27930-2015《电动汽车非车载传导式充电机与电池管理系统之间的通信协议》 [5]GB/T 18487.1-2015《电动汽车传导充电系统 ***部分：通用要求》 [6]GB/T 20234.1-2015《电动汽车传导充电用连接装置 ***部分：通用要求》 [7]GB/T 20234.2-2015《电动汽车传导充电用连接装置 第2部分：交流充电接口》 [8]GB/T 20234.3-2015《电动汽车传导充电用连接装置 第3部分：直流充电接口》 [9]安全电压：符合GB3805标准要求； [10]设备安全：符合GB8196标准要求； [11]漏电保护：符合GB3829标准要求。
三、交流充电桩综合测试系统（新能源充电枪模式2功能测试系统）系统测试项目
序号 | 测试类别 | 测试项目 |
1 |
安规测试 | 介电强度测试 |
2 | 绝缘电阻测试 | |
3 |
电阻测试 | PE 导通电阻测试 |
4 | 枪头电阻 | |
5 | 静态功耗测试 | 待机功耗测试 |
6 | 继电器粘连测试 | 继电器粘连监测试验 |
7 | 充电互操作性测试 | 连接确认测试 |
8 | 充电准备就绪测试 | |
9 | 启动和充电阶段测试 | |
10 | 正常充电结束测试 | |
11 | 充电连接控制时序测试 | |
12 | 控制导引测试(频率/占空比/上升/下降等) | |
13 | CC 断线测试 | |
14 | CP 断线测试 | |
15 | CP 接地测试 | |
16 | 保护接地导体连续性丢失测试 | |
17 | 输出过流测试 | |
18 | 断开开关 S2 测试 | |
19 | CP 回路电压限值测试 | |
20 |
功能保护测试 | 接地保护测试 |
21 | 过流保护测试(一段过流/二段过流) | |
22 | 欠压保护测试(欠压保护/欠压恢复) | |
23 | 过压保护测试(过压保护/过压恢复) | |
24 | 漏电保护测试(AC 型/A 型漏电) | |
25 |
其它测试 | 灯语测试 |
26 | 输出 L/N/PE 线序导通测试 | |
27 | 急停开关测试 |
注：上述检测项目仅供参照，以客户实际要求为准。
四、技术参数：
适用产品：充电枪/充电桩，单相产品; 满足标准：国标、欧标、美标；适合模式二产品测试；
工作电压：单相 AC220V;
负载电流：1～40A连续可调;
测试工位：1工位
五、测试系统参数：
序号 | 名称类别 | 电气参数 | 备注 |
1 | 额定输入 | 单相输入220V ±10% 50/60Hz ±5% | |
2 | 额定输出 | 0.0V～300.0V； 0～40A | |
3 | 负载 | 单相回馈式负载 | |
4 | 量测精度 | 电压、电流、功率 量测精度 ≤1% | |
5 | 绝缘耐压测试 | ACW:0-5000V/12mA DCW:0-6000V/6mA IR:0-1000V/9999MΩ | |
6 | 供电充电接口 | 国标/ 标准插座/枪座 | |
7 | 工业电脑 | 英特尔 i3 三代 4+128G 包含无线键盘+鼠标 USB 无线网卡 | |
8 | 扫码器 | USB 接口 | |
9 | 尺寸 | 约高 1850mm*宽 750mm*深 1200mm |
六、系统测试软件
该系统软件具有一键测试，其测试的所有结果可记录查询，具有二维码扫描功能，可进行产品测
试数据的追溯，操作台按人体工学进行设计，设备可进行自检。
操作软件采用中文界面，简单易学；
电脑化操作，所有测试一次完成
可与MES系统相连
可扫码测试
测试完可打印
测试数据可追溯性
测试数据可以自动保存为EXECL文档，并能列印单一个产品的数据报告
