规格

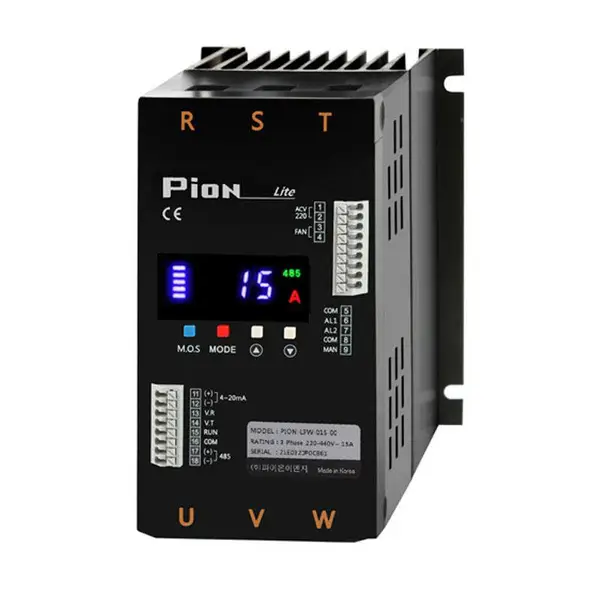

　　对质量的正确思考 - PION 系列

　　有关详细信息，请下载并参阅下面的“用户手册”。

　　分配规格

　　可控硅装置

　　IXYS（美国）- V RRM = 1600V

　　额定电压

　　220~440 VAC (MIN 190 ~ MAX 480, RST input: Free Voltage)

　　额定电流

　　3***、50A、70A、90A、110A、130A、160A、200A、250A、300A、400A、500A、600A、750A、850A、1000A、1200A

　　频率

　　50/60Hz 通用

　　控制方法

　　相位控制、过零控制（固定周期）、混合控制（相位控制+过零控制）

　　控制输入

　　4~20mA, 1~5V, 0~5V, 0~10V, VR10KΩ, MODBUS (ASCII/RTU)

　　外加载荷

　　加热器负载（相位控制和过零控制），电感负载（相位控制）

　　最小负载

　　1A以上

　　输出范围

　　0-***

　　输出精度

　　信号（4~20mA等）控制：12Bit

　　通讯（MODBUS）控制：14Bit

　　工作温度/湿度

　　工作湿度：20~90%（无冷凝）工作

　　温度：0~50℃

　　冷却方式

　　强制风冷

　　- 风扇自动开/关功能

　　绝缘电阻

　　电源 - 外壳（外壳）：200MΩ（500VDC 时）

　　控制力

　　功耗：3***~200A-45W / 250A, 300A-65W / 400A, 500A-105W / 600A~850A-145W / 1000A, 1200A-185W (含风扇)

　　AC110~230V, 50~60Hz (使用控制电源时冷却风扇110V必须换成110V）

　　报警输出

　　警报 1,2 (1a 250VAC ***) - 过热警报、过热警告、负载断开、过流、晶闸管故障

　　基本功能

　　? 电流显示（真有效值）

　　? RUN/STOP 功能（接点输入）

　　? 软启动功能（0 至 900 秒）

　　? 软升/降（0 至 900 秒）

　　? 丝熔断警报功能

　　? 晶闸管故障警报功能

　　? 过电流设置, 报警功能

　　? 负载断线报警功能

　　? 手动输出测试功能

　　? 升降功能

　　? 控制输入信号选择（4~20mA、1~5V、0~5V、0~10V、VR10KΩ）

　　? 配备自动恢复功能（高可靠性）

　　? 多种报警和状态信息显示

　　? 主电源关闭显示（ACOF）

　　?输出限制功能（0~）

　　? 手动、自动功能（接点输入）

　　? 感性负载设定模式

　　? 速断丝 - 内置

　　? 通讯功能 （MODBUS）

　　可选功能

　　? 风扇故障报警功能

　　? 电流、电压、功率反馈

　　? 限流功能（电压反馈-选配）

　　? 3路控制功能（每相控制功能：形成3个不同温度区）

　　? 变送输出功能（RST中的平均电流相），输出电压和功率值为4~20mA）

　　电力调整器是应用晶闸管（又称可控硅）及其触发控制电路用于调整负载功率的盘装功率调整单元。现在更多的是运用数字电路触发可控硅实现调压和调功。调压采用移相控制方式，调功有定周期调功和变周期调功两种方式。

　　该电力调整器与带0-5V、4-20mA的智能PID调节器或PLC配套使用；主要用与工业电炉的加热控制、负载类型可以是单相阻性负载、单相感性负载及单相变压器负载。单相电力调整器是运用数字电路触发可控硅实现调压和调功。调压采用移相控制方式，调功有定周期调功和变周期调功两种方式。该控制板带锁相环同步电路、上电缓起动、缓关断、散热器超温检测、电流限制、过流保护。单相电力调整器是移相型闭环电力控制器高可靠性的可控硅触发专用集成电路。输出触发脉冲具有极高的对称性及稳定性，且不随环境温度变化，使用中不需要对脉冲对称度及限位进行调整。现场调试一般不需要示波器即可完成。它可广泛的应用于工业各领域的电压电流调节，适用于电阻性负载、电感性负载、变压器一次侧及各种整流装置等，主要应用于以下负载：* 以镍铬、铁铬铝、远红外发热元件及硅钼棒、硅碳棒等为加热元件的温度控制。* 盐浴炉、工频感应炉、淬火炉、熔融玻璃的温度加热控制。* 白金漏板、石墨、钼丝、钼棒、不锈钢等特殊负载的控制。* 整流变压器、调功机（纯电感线圈）、电炉变压器一次侧、直流电机控制。* 单相电焊机控制、高压静电除尘设备、植绒设备等各种调压场合* 电压、电流、功率、灯光等无级平滑调节。
