矿山爆破开采新技术二氧化碳爆破设备

二氧化碳爆破技术的原理：在钻孔内装入预先注入液态二氧化碳的爆破管 ，并将爆破管与低压起动器连接，接通电流***爆破管的起爆头后，使管内的二氧化碳迅速从液态转化为气态，体积膨胀600倍，当压力持续增大达到40000PSI（3000BAR）时破裂片被击穿，释放头内的裂盘被打开，二氧化碳气体透过排放孔，迅速向外爆发，利用瞬间产生的强大推力，二氧化碳气体沿自然或被引发的裂面松开物料，并将其推离主体，从而达到爆破效果。

二氧化碳爆破技术系统介绍：
二氧化碳爆破高压管如何工作：在 二氧化碳爆破器 高压管里由于二氧化碳不断的充气产生压力，在达到一定的压力时，启动后击破破製片二氧
化碳从喷头喷出到堆积阻塞物中。

高压管有 5 种不同形式，可产生 150 到 600 公升的气态二氧化碳， 及1500 到 2700bar 压力，反应时间大约 40ms

爆破管如何使用：二氧化碳爆破器的高压管直接使用在积料阻塞物，基座安置在炉或者槽体外，二氧化碳爆破器高压管释放头进入到耐火砖后一定安全距离，固定栓将高压管拴在基座上，喷头释放强烈二氧化碳粉碎积料阻塞物。

二氧化碳爆破器加热器，发挥高压管功能。加热器 (Pressure Gas Generator)
操作工具，由二氧化碳爆破器加热器、铜环及垫片组合而成，成为启动中不可少的元件。
二氧化碳爆破器锁栓，安全高压管装置。锁栓 ( Lockings)

设备组成：

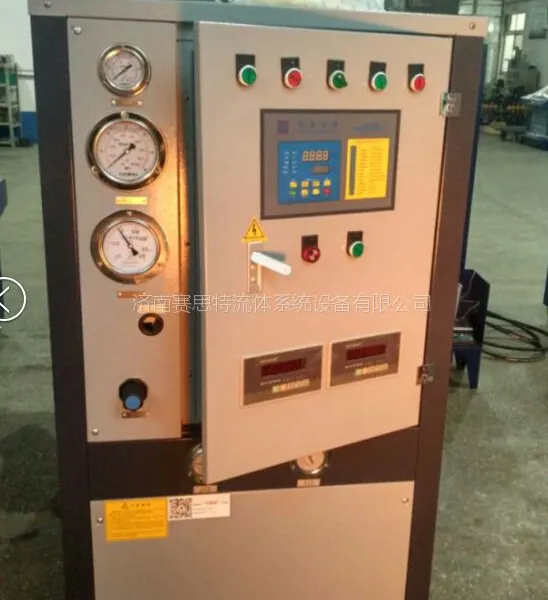

GBS-GD64-CO2充装系统（标配）+标配件（压力表、称重台、电控部分、传感器）

整套设备组装流程

爆破管安装步骤

1、检查主管两端孔和充气头、泄能头丝扣是否完好，防止漏气。用压缩空气清理干净主管两端的螺纹和内孔。

2、将破裂片涂抹机油后装入主管内（区分主管内径，小孔安装破裂片和泄能头，大孔安装活化器和充气头）。

3、破裂片上短导线与泄能头连接，并安装泄能头。用万用 表测量泄能头接线柱与主管壁是否导通，不导通为合格。

4、首先将活化器与破裂片长导线连接，然后在活化器铜片上涂抹机油，放入主管内并安装充气头。

5、用万用表测量充气头与泄能头之间电阻

6、在自动液压旋紧机上旋紧充气头、泄能头。也可用气动卡管扳手旋紧。

7、用欧姆表再次检测充气头与泄能头之间电阻值是否正常。检测破裂片与管壁是否正常。在测试前，表笔接触下，避免产生静电，引发事故。

充气步骤

1、将充装机重量调整到***的数值，调节调压阀到5kg压力，等待温度表制冷指示灯亮，按下制冷按钮，启动压缩机制冷。

2、将合格主管固定到充气台上，打开充气架上阀门。松开充气头阀门顶针，释放完管内气体，将充气机重量仪表清零。

3、旋开充气机排气阀门，缓慢旋开二氧化碳气罐出液阀门，直至完全打开。此时有白雾状二氧化碳排出，关闭排气阀门。当充气架排气阀门出现白雾状二氧化碳时，关闭排气阀门，给主管自然充气，然后将进气阀门关闭，打开排气阀门排气，目的降低主管温度，利于充气。

4、再次旋开充气机排气阀门，看到有白雾状二氧化碳喷出后，关闭充气机排气阀门。打开充气架进气阀门，当充气架排气阀门出现白雾状二氧化碳后，关闭排气阀门，按下充气机充气按钮开始充气，直至充气机自动停止，迅速关闭充气架进气阀门，旋紧充气头进气孔阀门顶针。松开充气架排气阀门，排空多余的二氧化碳。

5、拆下二氧化碳管，将管的两端分别放进装满水的水桶中检测是否漏气。每分钟漏气不超过两个气泡即可使用。将管放到组装架上，避免充气头和泄能头承重。

6、严禁提前连接起爆器。运输和操作时要谨慎，防止磕碰，禁止高温暴晒管子。

液态二氧化碳爆破装置充装用增压泵

        CO2二氧化碳气体在一定的高压下可转变为液态，通过高压泵将液态的二氧化碳压缩至圆柱体容器（爆破筒）内，装入安全膜、破裂片、导热棒和密封圈，拧紧合金帽即完成了爆破前的准备工作。将爆破筒和起爆器及电源线携至爆破现场，把爆破筒插入钻孔中固定好，连接起爆器电源。当微电流通过高导热棒时，产生高温击穿安全膜，瞬间将液态二氧化碳气化，急剧膨胀产生高压冲击波致泄压阀自动打开，被爆破物品或堆积物受几何级当量冲击波向外迅猛推进，从起爆至结束整个过程只需0.4毫秒，且是低温下运行，与周围环境的液体，气体不相融合，不产生任何有害气体，不产生电弧和电火花，不受高温、高热、高湿、高寒影响。在井下爆破时对瓦斯具有稀释作用，无震荡，无粉尘。二氧化碳属于惰性气体非易燃易爆物质，爆破过程就是体积膨胀的过程，物理做功而非化学反应。

       该装置广泛应用于煤矿、矿山、水泥、爆破工程。

    对爆破筒内进行充装二氧化碳必需***液体，因为有压力要求，需要用到二氧化碳专用增压泵（可以增高压），一般采用赛思特公司二氧化碳专用增压泵，因为CO2二氧化碳容易汽化，一般把CO2钢瓶倒置使用，***经过增压泵的介质是液体，通过增压泵把液体二氧化碳充装到爆破筒内，一般压力在25-35MPa左右。

二氧化碳专用增压泵

该增压泵有压缩空气来驱动，对液体二氧化碳进行增压，出口输出压力是压缩空气压力的64倍。

具体技术参数可联系0531-68858213 18615639929 王经理
