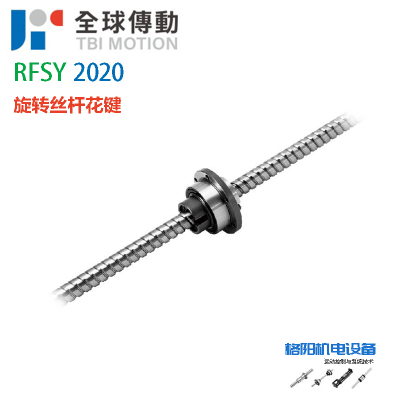

型号：RFSY2020

  TBI旋转系列滚珠丝杆花键，RFSY2020，丝杆外径20mm，导程20mm，TBI运动旋转滚珠丝杠和花键线的设计使应用能够在一个组件中线性和旋转地移动，在内外滚珠丝杠或花键螺母之间具有对称的定向设计。旋转和直线运动均可同时实现。

  花键是利用花键轴和花键轴套，应用于需要在紧凑范围内垂直旋转移动场合的机械构件。利用钢球的滚动的一种直线运动装置。由于可以同时负载径向负荷和扭矩，所以广泛应用于运输装置和机器人等领域。

RFSY2020尺寸图

  螺帽旋转式滚珠螺杆是在螺帽的外径上装上专用的轴承外套使之运转动作，通过让螺帽旋转或停止的运作，只用一根轴就能够进行2 种（旋转、螺旋）模式的运动。旋转式滚珠花键则是在花键外筒的外径上装上专用的轴承外套，使之运转动作。通过让外筒旋转或停止的运作，只用一根轴就能够进行2 种（旋转、直线）模式的运动。

  旋转式滚珠螺杆花键则可通过让螺帽／外筒旋转或停止的运作，只用一根轴就能够进行3 种（旋转、螺旋、直线）模式的运动。适用于水平多关节机械手臂（SCARA）、产业用机器人、自动装载机、雷射加工机、搬送装置、机械加工中心的ATC 装置等，最适合在旋转运动与直线运动的组合装置上使用。

TBI旋转系列所有系列和类型

精密旋转滚珠丝杠：RFSY，RFBY

精密旋转球花键：RLSF，RLBF

精密滚珠丝杠/花键：RSSY，RBBY，RSLY，RBLY

每种型号的详细规格，请参阅电子型录或与我们联系。
