电磁流量计，液体流量计，智能电磁流量计

自来水流量计

电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极延管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。

二、电磁流量计特点

· 测量精度不受流体密度、粘度、温度、压力和电导率变化的影响。

· 测量管无阻碍、无活动部件、无压损，直管段要求较低。

· 电磁流量传感器可带接地电极，实现仪表良好接地。

· 电磁流量传感器采用***加工工艺，使仪表具有良好的抗负压能力。

· 全数字量处理，抗干扰能力强，测量可靠，***度高。

· 高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，在强光下货夜晚都能清晰读书。

· 具有双向流量、双向总量累计功能，电流、频率具备双向输出功能。

· 仪表系统测量精度高，使用范围宽，不但可用于污水、水泥浆液矿浆液等的测量，还可用于强酸、强碱液体流量的测量。

· 转换器输出功能强大：不但具有4-20mA、脉冲输出，还具有RS485或RS232、HART 等数字通讯以及GPRS无线数据远传。

由于电磁流量计有其独特的优点，因此被广泛应用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水工、钢铁、石油、制药等工业领域中，用来测量各种酸缄、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液等导电液体介质的体积流量。

三 公称通径系列 DN （ mm ）

管道式四氟衬里： 10 、 15 、 20 、 32 、 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 250 、 300 、 350 、 400 、 450 、 500 、 600 。

管道式橡胶衬里： 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 300 、 350 、 400 、 500 、 600 、 800 、 1000 、 1200 。

? 流动方向：正、反净流量。量程比： 150 ： 1 。重复性误差：测量值的± 0 。 1%

? ***等级： 0.5 级、 1.0 级（管道式）

? 被测介质温度：普通橡胶衬里： -20 ～ +60 ℃

高温橡胶衬里： -20 ～ +90 ℃

聚四氟乙烯衬里： -30 ～ +100 ℃

高温型四氟衬里： -30 ～ +180 ℃。

? 额定工作压力：管道式： DN6 ～ DN80 ≤ 1.6Mpa, DN100 ～ DN250 ≤ 1.0Mpa,

DN300 ～ DN1200 ≤ 0.6Mpa 。

? 流量测量范围：流量测量范围对应流速范围是 0.1 ～ 15m/s

? 电导率范围：被测流体电导率≥ 5us/cm( 一体式 ) ，大多数以水为成分的介质，其电导率在 200 ～ 800 μ s/cm 范围内，均可选用电磁流量计来测量其流量。

? 电流输出： 0 ～ 10mA 时，负载电阻为 0 ～ 1.5k Ω； 4 ～ 20mA 时，负载电阻为 0 ～ 750k Ω

? 数字频率输出：输出频率上限可在 1 ～ 5000Hz 内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤ 35V 导通时集电极电流为 250mA 。

? 供电电源： 85 ～ 265V ， 45 ～ 63Hz 。

? 直管段长度：管道式：上游≥ 5DN ，下游≥ 2DN 。

? 连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸应符合 GB11988 的规定。

? 防爆标志： mdIIBT4 。

? 环境温度： -25 ～ 60 ℃

? 相对湿度： 5% ～ 95%

消耗总功率：小于 20 瓦。

·

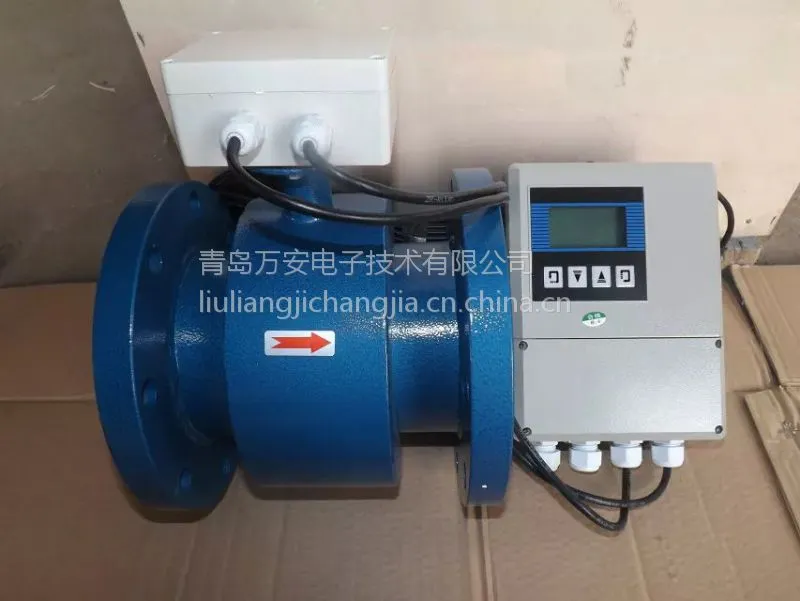

一体型或分离型的选择：

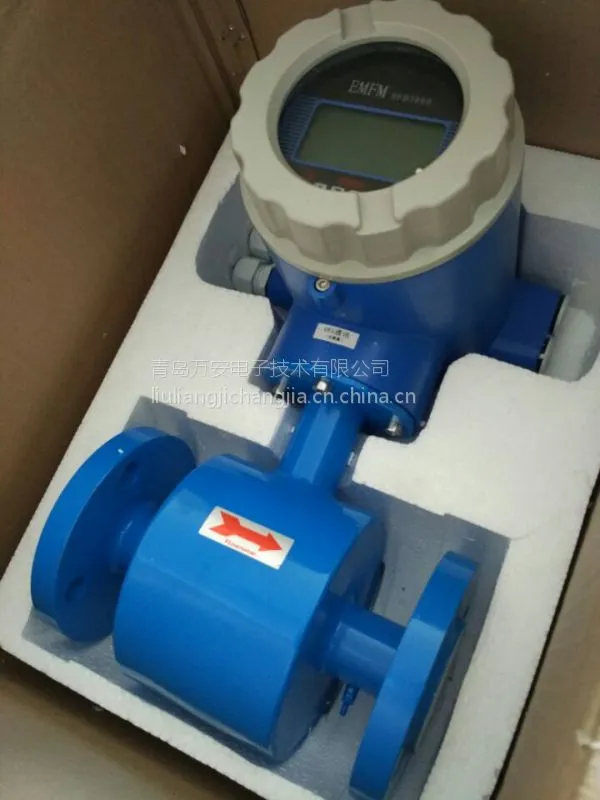

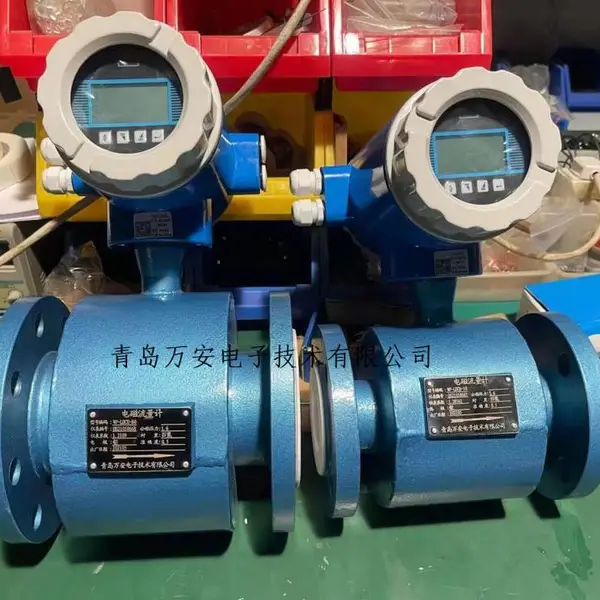

一体型：现场和环境较好的条件下，一般都选用一体型，即传感器和转换器组装成一体。

分离型：即传感器和转换器分开装于不同地点，一般出现以下情况时选用分离型。

（1） 环境温度或流量计转换器表面受辐射温度超过60℃。

（2） 管道震动较大的场合。

（3） 会对传感器的铝壳严重腐蚀的场合。

（4） 现场湿度较大或有腐蚀性气体的场合。

（5） 流量计装在高空或井下调试不方便的场合。

定货时应注明传感器和转换器分离距离，一般不能超过100m，转换器为墙挂安装。

电极、接地环材料的选择：

应根据被测流体的腐蚀性来选择电极的材料，请查有关腐蚀性手册，对于特殊流体应做实验

衬里材料选择说明：

应根据被测介质的腐蚀性、磨损性和温度来选择内衬材料。
