一、产品用途及特点

1 用途

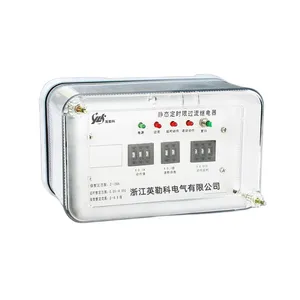

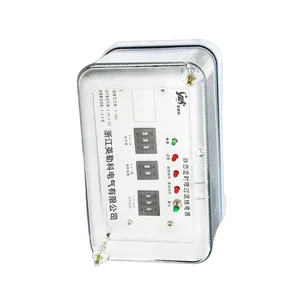

JI-8D/口X口系列定时限电流继电器(以下简称电流继电器)作为继电保护元件，主要用于发电机、变压器、输变电线路中，作为电力系统交流回路过负荷或短路的启动元件，给出报警信号或切除故障。

2 特点

本系列继电器是复合继电器，复合了一个或几个电流继电器，一个时间继电器及一个信号继电器，采用CMOS集成电路进行运算和比较，具有数码整定精度高，整定范围宽，整定方便，动作速度快，返回系数高，功耗低的特点。

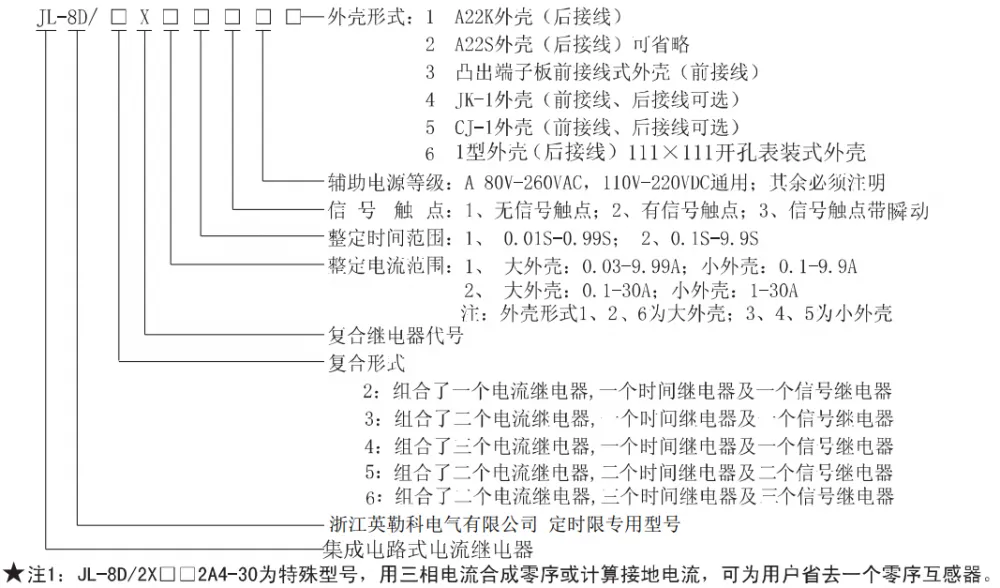

二、型号分类及命名含义

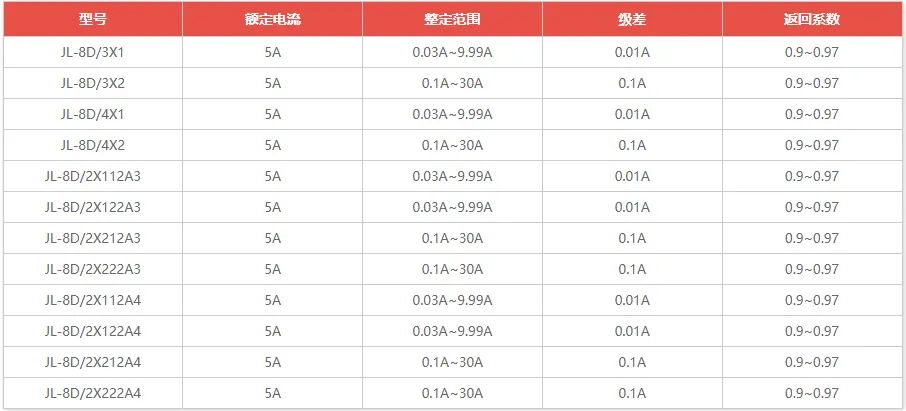

三、主要技术参数

3.1 整定范围 0.03~9.99A;0.1~30A。

3.2 辅助电源DC220V、110V、48V、24V

AC220V、110V、48V、24V。

3.3返回系数 0.9~0.97。

3.4整定误差电流整定误差不大于3%，时间整定误差不大于满刻度值的1%或1个最小整定(动作后下一次必须间隔10S以上再测)

3.5功耗 功耗小于5W。

3.6触点容量在电压不大于250V时，信号触点容量为30VDC 5A 250VAC 5A 250V 5A。常开触点容量为250VDC 2A。

主触点:1.小外壳:250VAC COS 中=1.0 5A;250VDC 接通5A T=5ms 分断50W。

          2.小外壳:250VAC C0S中=1.0 5A:250VDC接通5AT=5ms 分断500W。

3.7触点寿命 电寿命:10⁵次，机械寿命:10⁶次。

3.8绝缘电阻 继电器各带电端子连在一起，对外露非带电端子或外壳之间，用开路电压为500V的兆欧表测量，绝缘电阻不小于300M。

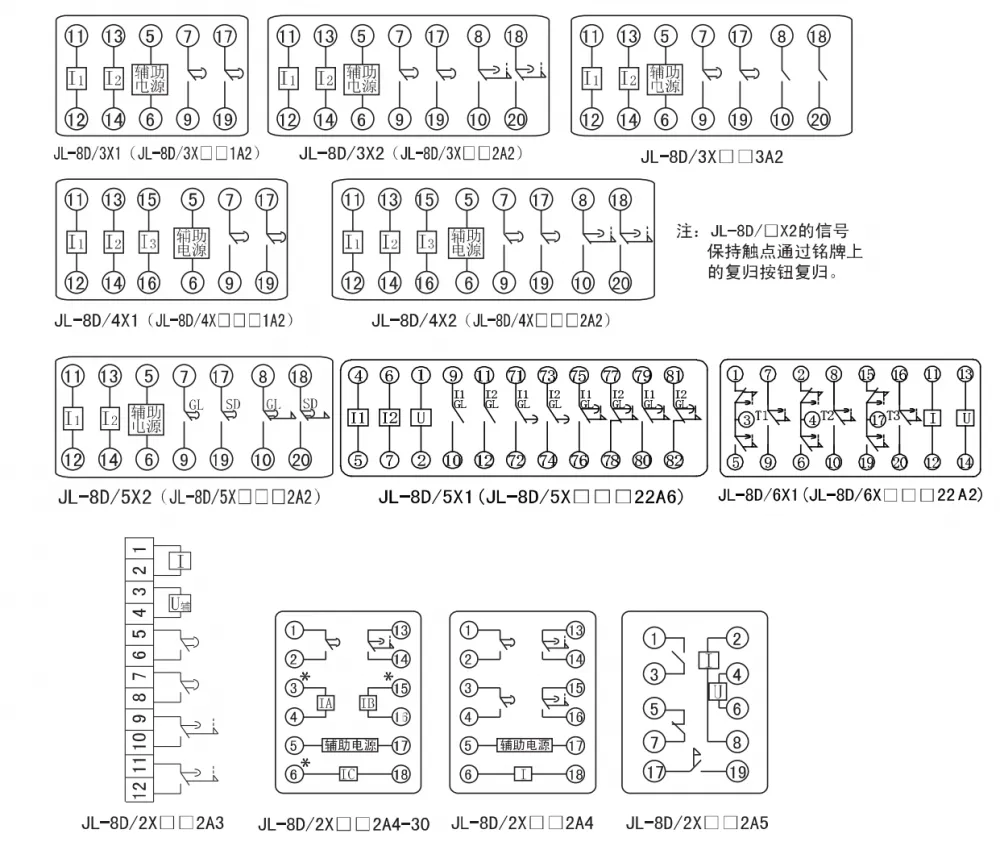

四、接线图

五、外形尺寸图

新型壳体导轨安装外形尺寸图

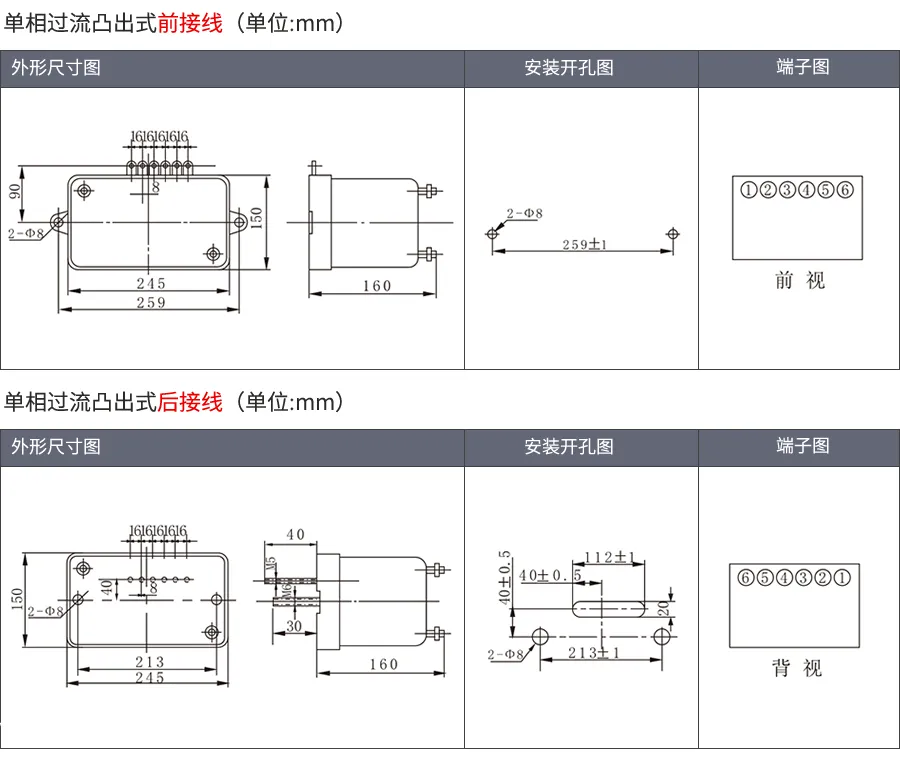

单相过流外形及安装开孔尺寸

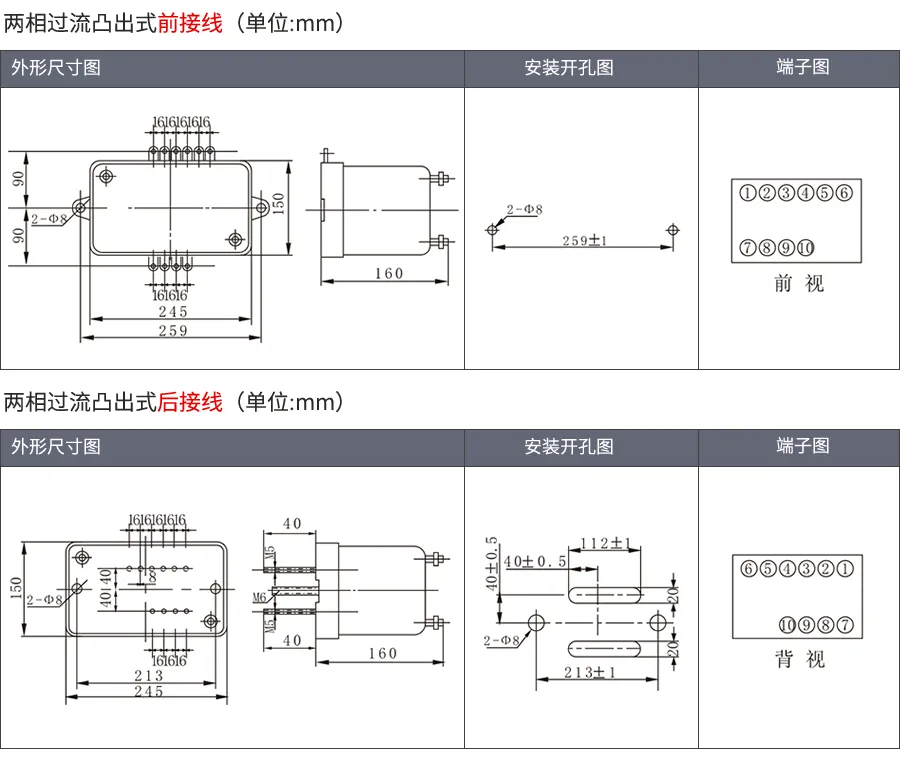

两相过流外形及安装开孔尺寸
