HXTS型滑线特点
集多极母线于一根塑料导管中，最多可达10极，外壳防护等级为IP23级，防风雪冰冻，防异物触及。集电器移动灵活，定向性能好，能***控制接触电弧和串弧现象，同时成本低，结构紧凑，安装方便。
单根滑线的标准长度为4m、6m。
适用条件
环境 | 污染等级4级，室内（室外应有遮阳设备），耐酸、耐碱、耐盐雾。 |
环境温度 | –15℃～+55℃ |
相对湿度 | ＜95% |
安装空间 | 较紧凑 |
载流量 | 80A～300A |
电压 | 交流660V以下，直流1000V以下 |
运行速度 | V≤200m/min |
◆HXTL型滑线
特点
集多极母线于一根金属导管中，外壳防护等级为IP23级，防雨雪冰冻，防异物触及。集电器移动灵活，定向性能好，能***控制接触电弧和串弧现象，结构紧凑，安装方便。与ＨＸＴＳ型滑线相比，其的特点是金属外壳，机械强度高，耐低温和高温，可广泛用在室内外。
单根滑线的标准长度为4m、6m。
适用条件
环境 | 污染等级4级，耐酸、耐碱、耐盐雾。 |
环境温度 | –40℃～+120℃ |
相对湿度 | ＜95% |
安装空间 | 较紧凑 |
载流量 | 80A～300A |
电压 | 交流660V以下，直流1000V以下 |
运行速度 | V≤200m/min |
多极管式滑线
一 概述
HXTS、HXTL型滑线是一种安全、经济可靠的移动输电装置，是一种替代电缆卷筒和钢质滑线的理想产品。
该滑线结构简单、安装方便,导管中嵌有多支输电铜导轨作为输电母线,配置有多极电刷、移动灵活的集电器。由于以铜代替钢导电，与铜质裸线相比节电15%，且大大节省材料和安装费用。目前已被广泛应用于港口运输、造纸、自来水、汽车制造、家电、物流等行业，作为滑触式母线槽用于车间、工厂等供电场所，具有提供电源机动、维修方便、输电可靠等优点。
二 主要特性
型 号 | HXTS | HXTL |
载流量 | 121.41ha | 300A |
环境温度 | –15℃～+55℃ | –40℃～+80℃ |
工作电压 | 交流660V或直流1000V | |
防护等级 | IP13、 IP23、 IP54 | |
防触电等级 | 1级 | |
运行速度 | V≤200m/min | |
污染等级 | IP13、 IP23为Ⅲ级，IP54为Ⅳ级 | |
海拔高度 | ≤2000m | |
空气湿度 | <95% |
电气性能指标
型 号 | HXTS | HXTL |
极间、极对地绝缘电阻 | >10MΩ | >10MΩ |
绝缘介电强度试验 | 2500V/50HZ 1min无闪烁 | |
相比漏电起痕指数CT1 | >600V | |
可燃性试验与抗非常热着火危险试验 | 自熄；本生灯法合格，阻燃性能良好 | |
绝缘槽板击穿电压 | >25kv/min | |
化学特性 | 耐酸、耐碱、耐盐雾 | 外壳防腐处理：阳极氧化 |
产品型号说明
三 选型与计算
详情请见预备知识
四 型号与基本数据
1 输电导管
HXTS型滑线由工程塑料外壳和不同根数的铜排组成。外壳具备绝缘防护和提供集电器行走轨道的双重作用。HXTS的导管内装有配合紧凑、移动灵活的集电器小车，在移动受电设施的拖动下，同步移动。同时通过在集电器上配置的多极电刷在导轨上的滑动接触，将导轨上电源可靠地输送给移动受电设施。HXTL型滑线（导管）是由铝合金外壳和铜排组成。铜排安装在工程塑料制成的槽板里，槽板起到绝缘作用，铝合金外壳具有提供集电器的行走轨道和对内部机构起保护的作用。HXTL型号与TXTS型号相同。
HXTL型 TXTS型
型 号 | 截面积 mm2 | 极数 | 载流量(A) | 直流电阻 Ω/km | 阻抗 Ω/km |
HXTS–10–4/50 | 10 | 4 | 50 | 0.18 | 0.1925 |
HXTS–10–6/50 | 10 | 6 | 50 | 0.18 | 0.191 |
HXTS–15–4/80 | 15 | 4 | 80 | 0.12 | 0.138 |
HXTS–20–3/100 | 20 | 3 | 100 | 0.09 | 0.095 |
HXTS–35–4/140 | 35 | 4 | 140 | 0.0514 | 0.655 |
HXTS–50–3/170 | 50 | 3 | 170 | 0.086 | 0.039 |
HXTS–50–4/170 | 50 | 4 | 170 | 0.036 | 0.039 |
HXTS–50–6/170 | 50 | 6 | 170 | 0.036 | 0.0285 |
HXTS–70–4/210 | 70 | 4 | 210 | 0.0257 | 0.0285 |
HXTS–70–6/210 | 70 | 6 | 210 | 0.0257 | 0.028 |
HXTS–95–3/300 | 95 | 3 | 300 | 0.018 | 0.0195 |
HXTS–15–4/60 | 15 | 4 | 60 | 0.12 | 0.130 |
HXTS–10–5/50 | 10 | 5 | 50 | 0.18 | 0.1925 |
HXTS–10–6/50 | 10 | 6 | 50 | 0.18 | 0.191 |
HXTS–20–3/80 | 20 | 3 | 80 | 0.09 | 0.095 |
HXTS–20–4/80 | 20 | 4 | 80 | 0.12 | 0.138 |
HXTS–35–4/140 | 35 | 4 | 140 | 0.0514 | 0.055 |
HXTS–50–3/170 | 50 | 3 | 170 | 0.036 | 0.039 |
HXTS–50–4/170 | 50 | 4 | 170 | 0.036 | 0.385 |
HXTS–50–6/170 | 50 | 6 | 170 | 0.036 | 0.0385 |
HXTS–70–4/210 | 70 | 4 | 210 | 0.0257 | 0.0285 |
HXTS–70–6/210 | 70 | 6 | 210 | 0.0257 | 0.028 |
HXTS–95–3/300 | 95 | 3 | 300 | 0.018 | 0.0195 |
2 弧形滑线

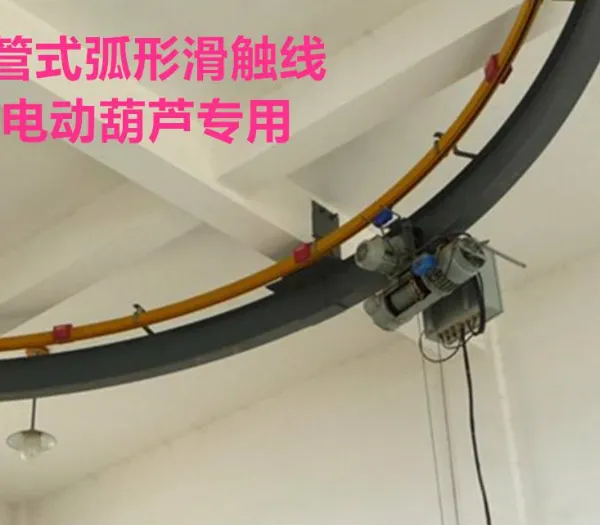

弧形滑线（导管）是根据需要将直管做成不同半径的弧形管，使滑线提供电源的轨迹与用电设备运行轨迹相匹配。最小半径Rmin=100mm，标准半径R：1m、1.2m、1.5m、2m、2.5m、3m
特殊规格，用户来图加工。
五 安装附件
1 悬吊夹（浮动悬吊夹）
浮动悬吊夹：每2m或1.3m安装一个悬吊点。
2 耦合器
用于***滑线的几何尺寸及滑线的位置固定。
3 连接器
用于连接两根导管，当把两导管接头处作为供电点时，可作供电器用。
4 端帽
对导管的端部起封闭和绝缘的作用。
5 供电器
在导管的中部引入电源的装置，并具有防护性能。
6 检修段
将一相或多相电源断开的装置，以便于检修或分区供电。
7 供电段
对滑线提供电源的功能段，标准长度1000mm。、
8 集电器
⑴基本概念
集电器是将滑线（导管）中的电能通过滑动接触输送给用电设备的装置。
⑵集电器的选型
JD型集电器适用于HXTS型滑线，JDA型集电器适用于HXTL型滑线，相位数相同载流量不同的集电器可在同一导管中运行，基于滑线工作的安全性，应确保接在滑线上的用电设备额定总负载不超过滑线的额定载流量。
主体材料 | 粉末冶金（铜与石墨） |
环境温度 | –40℃～+105℃ |
运行速度 | ≤120m/min |
工作电压 | 不超过交流660V或直流1000V |
电刷接触压降 | 0.3～0.7V |
电刷有效磨损量 | 4～6mm |
牵引力 | F≤80N |
除特别说明外，同一类型滑线导管中集电器相位相同，安装时可互替（前提是***设备的正常工作。有些型号集电器有单电刷和双电刷之分，单电刷用于直线导管，而双电刷则适合直线导管和弧线导管，弧线导管应优先考虑使用双碳刷集电器。
备注：当集电器静止工作超过30min时，其连续载流量按额定载流量的50%进行选择。
9 牵引器
基本概念和分类
牵引器是拖动集电器在导管内运行的装置，其主要特点是能够吸收用电设备在运行过程中的震动或偏移。牵引器主要有拨叉和弹簧同步器两种，拨叉为通用型（也称正交器）；当滑线（导管）中安装有喇叭口或需要集电器在运行过程中导入滑线（导管）的情况下，应采用弹簧同步器（简称同步器）。
选型
牵引器的选型，应***牵引器方便穿插在集电器牵引孔或牵引位，并能正常工作。
技术参数
a 拨叉（正交器）
b 弹簧同步器
当滑线中安装有喇叭口或需要集电器在运行过程中导入滑线的情况下，应采用弹簧同步器。
10支架
悬吊滑线的部件
支架主要有四种形式如下表所示，尺寸根据所悬吊的滑线规格和安装位置确定。
11滑线的安装形式举例图
12滑线安装
安装位置的确定
a 靠近传动位置，并安装在用电设备的同一侧。
b 远离剧烈震动区且尽量避开高温热源点。
c 注意维修的方便性。
选择合适的悬吊方式
a 根据现场情况选用合适的悬吊支架型号和尺寸。
b 悬吊间距标准长度1330mm(4m)，1500mm(6m)。
安装注意事项
a 按安装示意图，确定供电段、膨胀段等功能段的位置，并按安装位置进行编号。
b 安装首根滑线，须用固定悬吊夹悬吊，以作为全线校直的基准。
c 首根滑线安装时应调整其与用电设备的运行轨道中心线平行度不大于1.5mm/1000mm，后续安装的滑线确保与首根滑线直线度和用电设备的运行轨道的直线度都不大于1.5mm/1000mm。
d 对于HXTL型滑线必须有效***每根滑线良好的接地性能。
e 安装完毕，应对全线复检。当首根安装的滑线不作为校验基准时，可以用浮动悬吊来替换。
f 检测全线安装状况，***全线与用电设备轨道的平行度和滑线本身直线度都不大于1.5mm/1000mm。
g 集电器的安装，注意与导管的长短脚的匹配。
h ***进行通电试运行，发现问题立即解决。
