刚体滑触线技术要求-扬州市天宝滑线电气有限公司

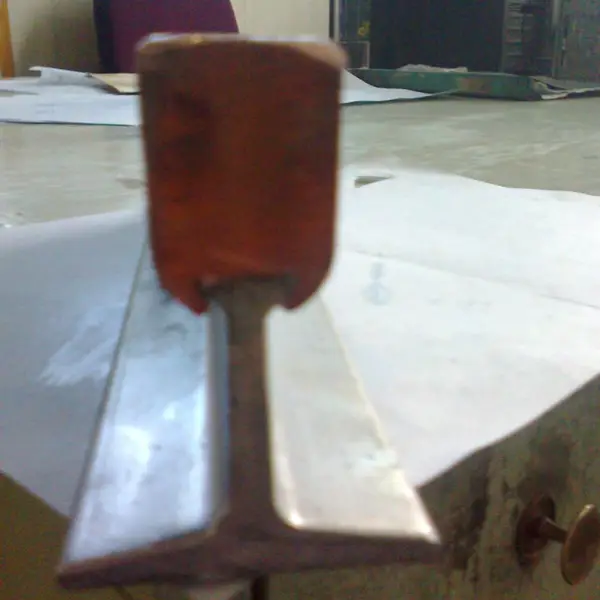

1、 刚体滑触线采用铜钢复合型，由燕尾槽铜棒和高钢度“工”字钢构成，镶嵌工艺须***铜棒和“工”字钢的紧密结合，以提高滑线的强度、刚度和使用寿命。

2 . 刚体滑触线采用全绕性连杆结构集电器并能***与滑触线的可靠接触运行可靠，绝不发生电源中断故障。

3、刚体滑触线可使用于高温、高湿、高粉尘、高腐蚀等恶劣环境。

4、刚体滑触线机械强度大，不易弯曲变形，能承受强大的短路冲击电流。
5、刚体滑触线导体采用铜导体，电阻值小，单位长度的电压压降低，***导线电能损耗少。

6、刚体滑触线添加辅助电缆后，可组成低阻抗滑触线，线路阻抗成倍降低。

7、滑触线散热面大，结构紧凑简单，安装维修方便。

8、滑触线导体材质为含铜量为99.95%以上的电工用紫铜，铜截面为梯形，例如标称面积为500mm²，误差范围不大于国标，额定电流不小于1500A，额定电压400V，绝缘电压660V，滑触线***取电位置电压压降小于5%。导体导电率为98%，TMY布氏硬度HB最小为65，抗拉强度为：206-380牛/毫米平方以上。电阻率?20Ω·mm2/m 不大于0.01777，20°C时铜母线密度为8.89g/cm³。

9、滑触线运行速度不大于300m/min。

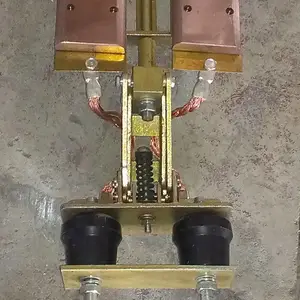

10、滑触线集电器滑块材质：铜碳合金，集电器接触压力大于28N，集电器允许运行偏差水平±20mm，垂直±20mm。集电器与滑触线滑动应有良好的接触，集电器的结构合理，材料优良、拉簧拉力适中等并***电刷与滑线导轨充分面接触。无火花现象，高温不氧化。高速运动时能保持以上电气性能不变，集电器寿命要大于10年。

11、绝缘子具有绝缘、抗拉强度、***、抗腐蚀、抗高温、耐低温、抗日晒、防雨淋和防火阻燃等一系列因素的综合性能，应使用高强度的胶木（瓷）绝缘子，绝缘子的绝缘强度应大于4KV,5s不击穿。

12、温度补偿装置采用带式（插式）膨胀段，须满足滑触线的电流及温升影响

13、检修隔离装置采用环氧树脂绝缘板，保障检修及时、安全。

14、连接板采用优质铜材，表面应采用镀锡工艺，连接板采用统一规范的工艺精细加工，连接器互换性好，导轨间密融性好，电流承载和防电化腐蚀能力强；实际并实施长圆孔和两点定位连接法，既可消减热胀冷缩影响又便于安装维修，同时使滑触线运行更具整体性与稳定性须满足滑触线的电流及温升影响；去除毛刺，倒角处理，***滑触线的良性接触和导电性能，滑触线接头处平滑，不平度小于0.2mm。采用防腐性能好、正规标准、高强度螺栓。

15、供电端子要求采用优质铜材，要满足滑触线的电流及温升影响，从标准环境温度到额定满负荷温度，固定螺栓的初始接触压力值不应降低。

16、支架选用E字型 ，具体尺寸要根据要求定。
