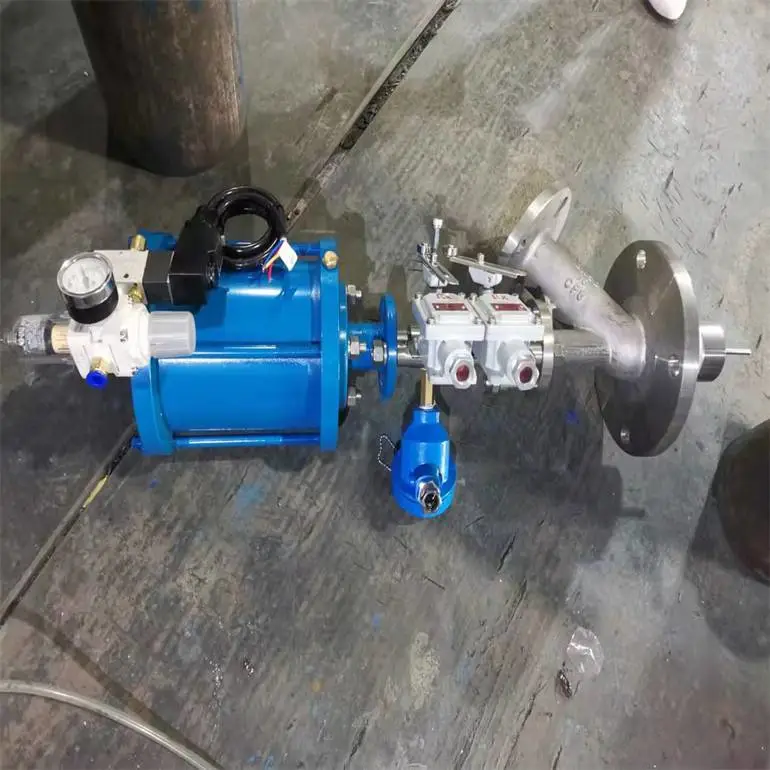

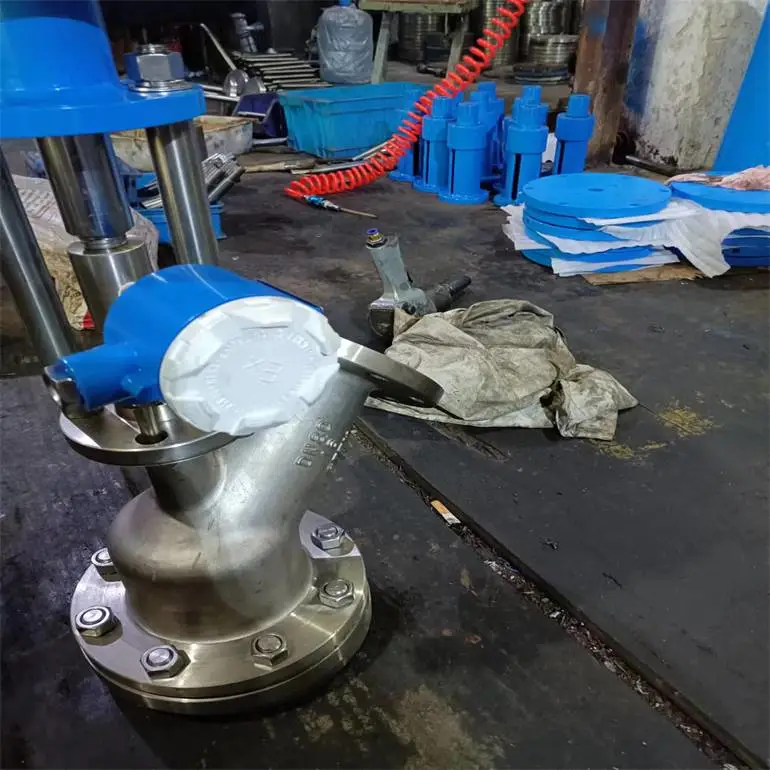

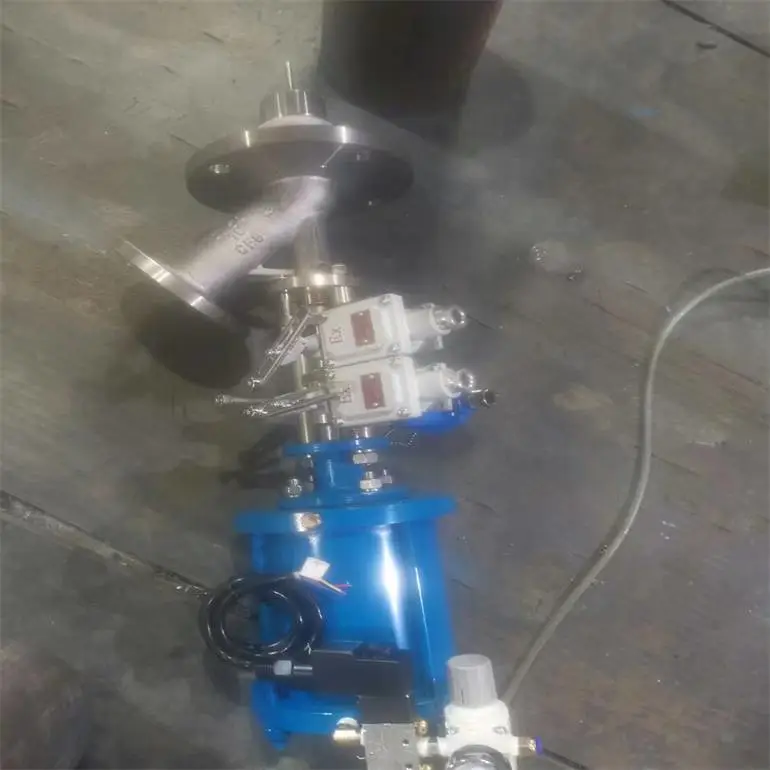

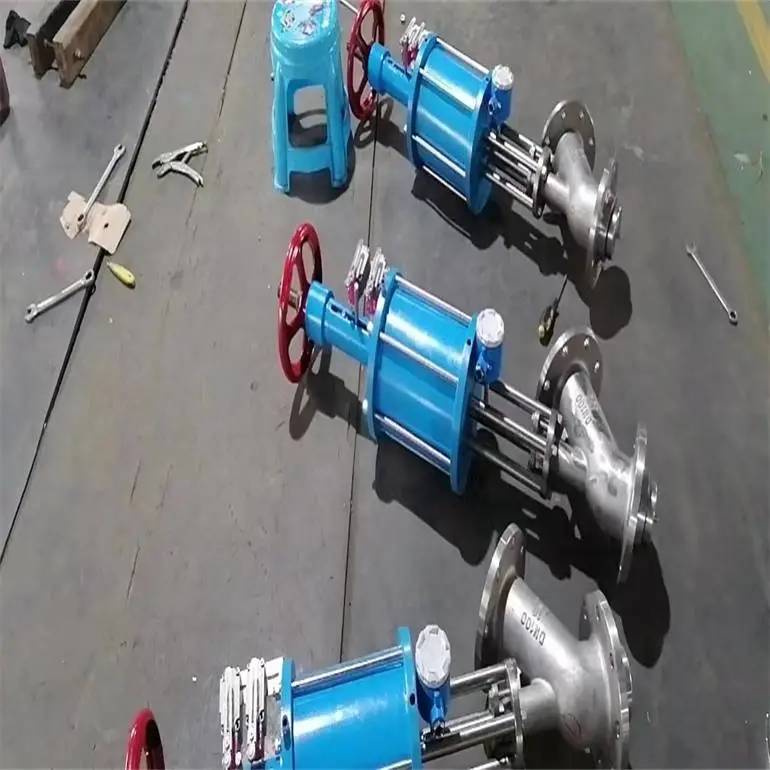

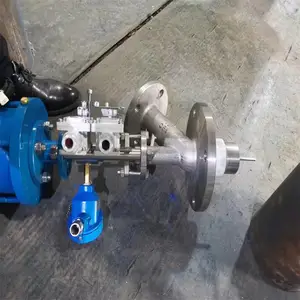

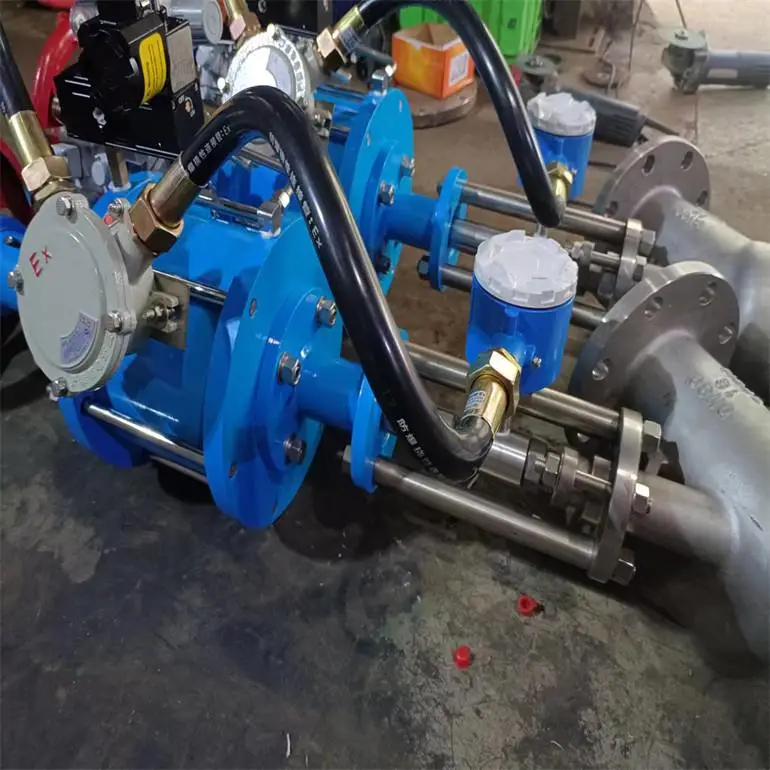

PT100气动智能测温放料阀产品说明
本实用新型公开了一种气动测温放料阀，包括一阀杆和一阀瓣；所述阀杆的一端部通过一阀瓣盖组件可拆卸地牢固固定于所述阀瓣的阀杆安装孔内。由于采用了本实用新型的一种气动测温放料阀，具有防松动性能可靠，可重复拆卸、结构简单、成本低等优点。

本实用新型公开了一种气动测温放料阀,包括一阀杆和一阀瓣;所述阀杆的一端部通过一阀瓣盖组件可拆卸地牢固固定于所述阀瓣的阀杆安装孔内.由于采用了本实用新型的一种气动测温放料阀,具有防松动性能可靠,可重复拆卸,结构简单,成本低等优点.

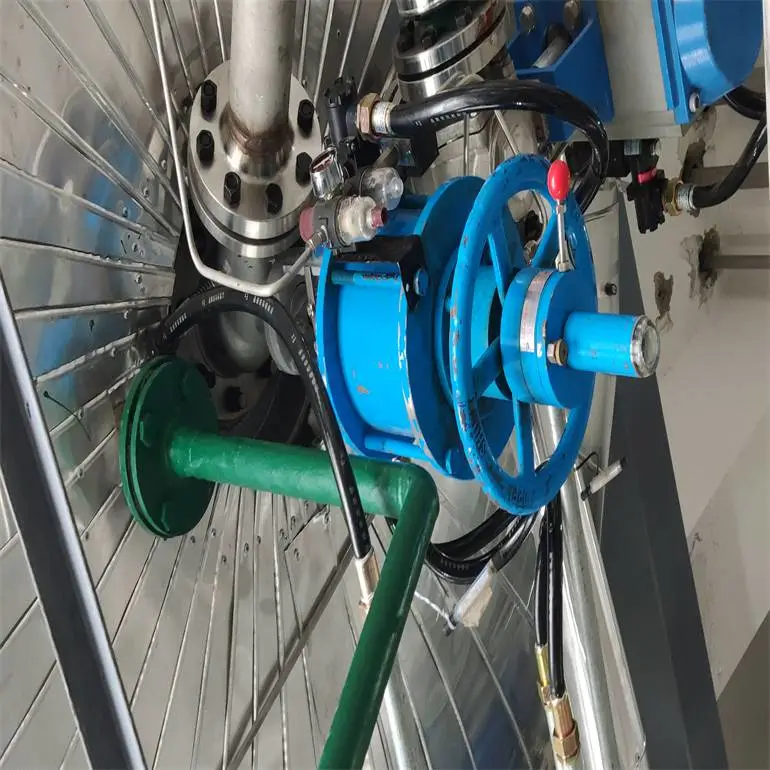

气动放料阀是用气动执行装置控制阀门，气动放料阀主要用于反应器，储罐和其它容器的底部排料，借助于阀门底部法兰焊接于储罐和其它容器的底部，因此消除工艺介质通常在容器出口的残留现象。在市场上目前应用的各类气动放料阀，均不带测温组件，给整个系统的工艺带来操作上的不便。且目前常规放料阀通常是采用阀杆直接连接气动执行装置驱动杆或结合于驱动杆的结构，在放料阀工作的过程中，阀杆进行顶推动作时所受到的力都集中于阀杆上，从而使得阀杆在使用的过程中易于磨损和损坏，且不易调换，为后续的维护和维修工作带来了较大的难度。

放料阀主要用于反应器、储蓄和其他容器的底部排料，借助于阀门底部法兰焊接于储蓄和其他容器底部，消除工艺介质通常在容器出口残留的现象。放料阀是反应釜构造中的一个重要部件，它起到控制化学液体在反应釜中进行密闭加压反应以及在反应结束后正确打开放料口排放料液的作用，且不影响反应釜内料液完全混合和完全反应，放料阀构造和性能的优劣，不只影响到反应釜的操作性能，不直接影响到化学反应的效率和化工产品质量等。随着有机化工和精细化工的高速发展，对反应釜放料阀提出了更高要求。

放料阀操作方便，开启自由，运动灵活可靠，阀瓣装配维修简单，密封结构合理，密封圈更换方便，***控制容易沉积或含有颗料的流体。比如***的，它的进口放料阀应用在化工、石油、冶金、制药、农药、染料、食品加工等行业的反应器上，用于控制烂漫液和料位。

参照放料阀用户的产品使用选型，放料阀按照其结构可以放分为上展式放料阀、下展式放料阀、柱塞式放料阀和放料球阀等。我们按照用户使用最多，以及好评度的放料阀产品，以上、下展式放料阀作简述：

放料阀主要用于反响釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于放料阀底部法兰焊接于储罐和其它容器的底部，因而消弭工艺介质通常在容器出口的残留现象。

PT100气动智能测温放料阀工作原理

放料阀依据实践状况的需求,放底构造设计为平底型,阀体为V型,并提供提升和降落两种工作方式阀瓣。阀体内腔有耐冲刷、耐腐蚀的密封圈，在开启阀门霎时,能够维护阀体不被介质冲刷,腐蚀，并对密封圈停止特殊处置，使外表硬度到达HRC56-62，具有高耐磨、耐腐蚀的功用，阀瓣密封依据需求时封面均堆焊有硬质合金，密封副采用线密封，***密封的牢靠性，并可避免结疤。同时采取短行程阀瓣的设计。

应用

放料阀:搪玻璃设备是含高硅量的玻璃质釉。通过900度左右高温涂于金属胎而成。它具有良好的机械性能和耐腐蚀的性能，能防止介质与金属离子取代作用而影响污染制品，并且表面光洁、耐磨、有一定的热稳定性。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化纳、氢氧化钾外能耐各种酸、碱、盐溶液及有机溶剂。

PT100气动智能测温放料阀分类

放料阀一般分为角式放料阀和球形放料阀以及平底放料阀.而直角式放料阀一般就为上展式放料阀和下展式放料阀两种.而球型放料阀一般为法兰式和一边法兰一边螺纹式两种.平底放料阀一般就为一种,是一种45度角阀体的放料阀门.按材质分类一般有不锈钢放料阀,铸钢(碳钢放料阀),衬氟放料阀等。

上、下展式放料阀是直接安装于反应釜底部的专用放料阀门，其关闭件------阀瓣是沿放料口通道中心线上下移动，按其开启时的阀瓣运动方向不同，分为上展式和下展式，当阀门开启而阀瓣提升时为上展式放料，当阀瓣开启时阀瓣下降时为下展式放料阀。无论是上展式还是下展式阀料阀，在关闭状态时，都能使阀瓣顶面与釜底面大致吻合，不存在沉积料液的死角。

上、下展式放料阀的放料口底结构设计为平底型，阀体为Y型，阀体流路流畅，流量大，压降损失小，阀座泄漏量小，是反应罐应用系统装置中的节能型阀门。可根据实际需要，放底结构设计为了平底型，并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特殊处理，使表面硬度达到56-62HRC, 具有高耐磨、耐腐蚀的功能。同时采取短行程阀瓣的设计。可以采用各种操作方式，手动、气动、电动、液动、齿轮传动等。

PT100气动智能测温放料阀PT100气动测温放料阀特点

（一）、耐腐蚀性

1、气动放料阀使用介质如水、丙酮、酒精、氨、碳酸钡、苯（WCB材质的*低用温度为-290C,*高温度为425℃。）

2、气动放料阀使用介质如颗粒、油品、纸浆、二氧化碳 气（不锈钢材质的*低使用温度为-1000C，*高使用温度为23

20C。）

3、气动放料阀严禁使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度＞150℃浓度＞30%）。

（二）、不锈钢的一般工作温度：≤150℃

（三）、压力范围：0.6~2.5MPa

（四）、通径范围：25~250mm

PT100气动智能测温放料阀PT100气动测温放料阀特点与用途：

1、本阀操作简便，运动灵活可靠。

2、阀瓣装置维修简单，密封结构合理，密封圈更换方便实用。

3、本阀门广泛应用于石油、冶金、化工、造纸更工业领域（化学液体、煤浆、矿浆等输送启闭放料用）。

4、其特点是沉淀于反应釜，储藏罐或管道里的化学液体或浆料得于顺畅流通。

该系列产品已被大型化工公司广泛采用，性能良好，经久耐用，用户反应良好。

PT100气动测温放料阀应用规范：

1.设计制造标准按GB/T12235-2007

2.结构长度标准按企业标准

3.法兰连接按JB/T79-94，GB/T9113 HG20592-2009等

4.试验与检验按GB/T13927-2008

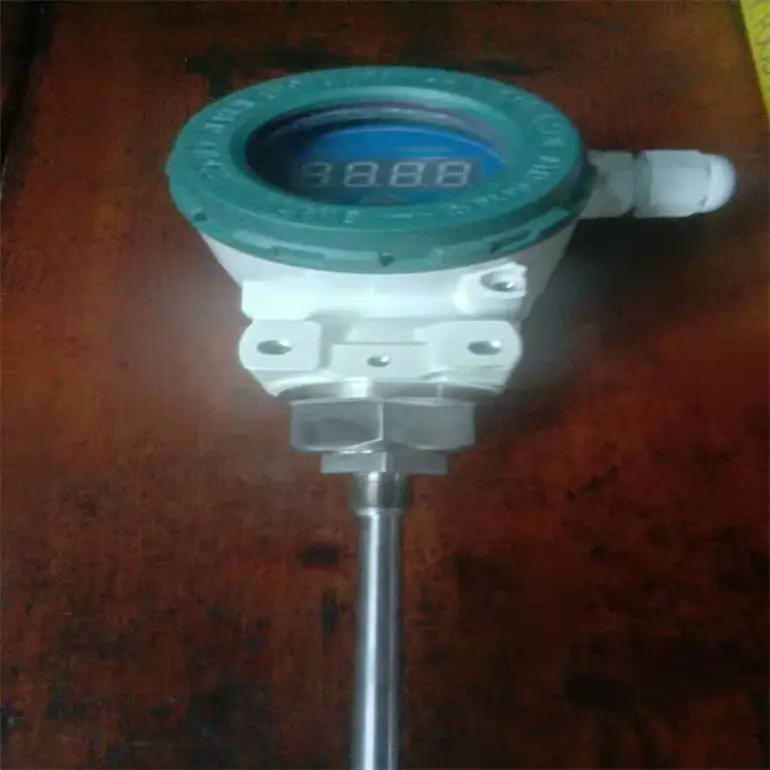

本实用新型的进一步改进在于:所述阀杆的*端通过一连接卡套与所述气动执行装置的驱动杆紧固连接；所述连接卡套的侧部形成开口，所述温度变送器通过穿设于所述开口的传感线与所述温度探头通信连接。

两所述连接卡板的侧部配合形成所述开口 ；两所述连接卡板形成对应的复数个连接孔并通过所述连接孔螺接紧固。

本实用新型的进一步改进在于:还包括一波纹管和一支座，所述波纹管和所述支座设置于所述阀腔内并套设于所述阀杆外；且所述波纹管的*端与所述阀瓣焊接，所述波纹管的***端焊接于所述支座的*端，所述支座的***端插入所述导向管并与所述导向管过盈配合。

本实用新型的进一步改进在于:所述阀体设有清洗阀。

本实用新型的进一步改进在于:还包括一支架底盘、一支架杆和一支架顶盘；所述支架底盘固定于所述阀体；所述支架顶盘固定于所述气动执行装置；所述支架杆支撑连接于所述支架底盘和所述支架顶盘之间。

PT100气动测温放料阀主要零件材质

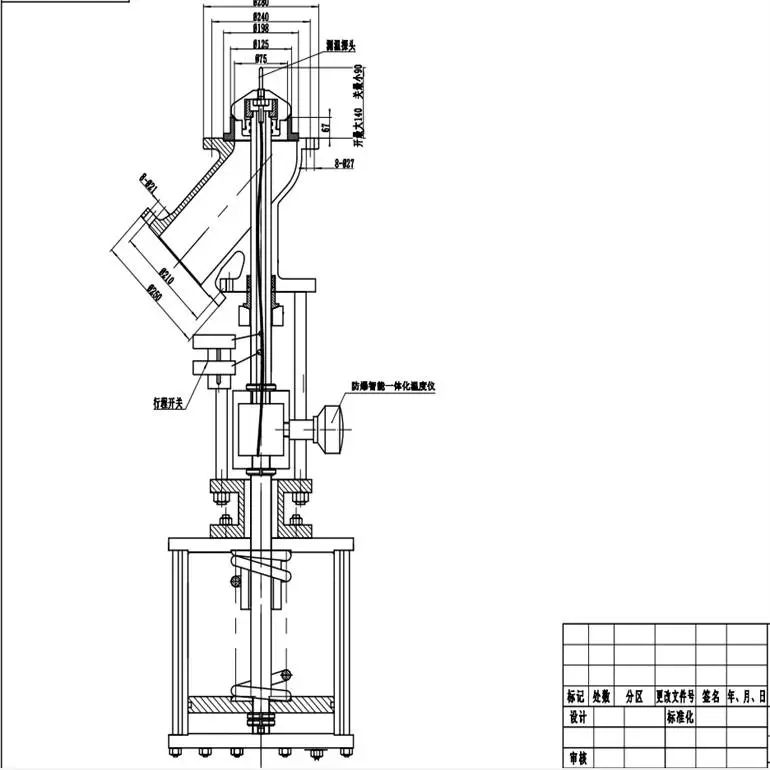

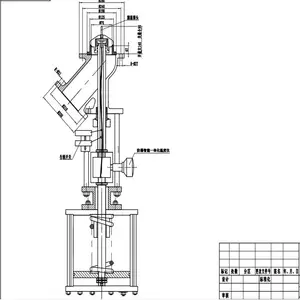

PT100气动智能测温放料阀外形结构图

PT100气动智能测温放料阀主要外形尺寸（上展式）

主要外形尺寸（下展式）

本实用新型的进一步改进在于:所述阀杆导向管的端部与所述阀杆之间形成一填料腔，所述填料腔内填设有填料；还包括一填料压套，所述填料压套形成外螺纹；所述支架底盘形成与所述填料压套配合压套孔，所述压套孔形成与所述外螺纹配合的内螺纹；所述填料压套螺接固定于所述压套孔内并压迫所述填料。

PT100气动测温放料阀安装注意事项：

（1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。

（2）、安装在保温管道上的各类手动阀门，手柄均不得向下。

（3）、对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
