一    概  述

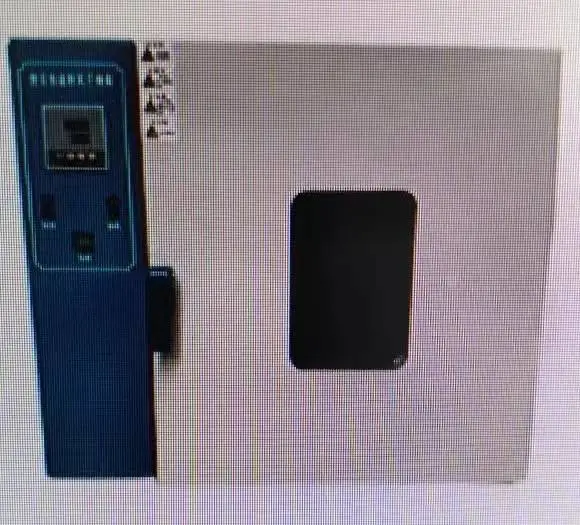

    本电热鼓风干燥箱，适用于工业产品的烘干及加热，亦可作各种产品的表面处理，陪烧、烘干及加热固化等。

二  主要技术参数

工作尺寸：1500×1500×1500mm（深×高×宽）

工作温度：电加热:室温--200℃

温度均匀性系数：±2.5%

温度波动度：±1℃

加热功率：30KW

鼓风功率：550W *5台

控温方式：数显位式(PID)

调功方式：接触器，固态继电器

工作电源：三相四线380V/220V    50Hz

三    工作环境

环境温度：-10-40℃

相对温度：≤85%RH

无易爆，易燃腐蚀性气体尘埃，避免有振动和冲击力的场合。

四   工作原理

本干燥箱为循环通风、自动控制工艺全过程的干燥固化设备。干燥箱后部装有风机、装有远红外加热管,工作时将顶部及两侧空气鼓入两旁侧风道，经过热交换后进入工作室，再回到顶部，这样构成一个循环，周而复始，使工作室温度达到工艺要求。

干燥箱加热方式为电热管加热,由温度控制仪独立控制;

干燥箱还配备了时间继电器，当恒温时，时间继电器可根据设定的保温定时值，到时能发出声音报警，报警时间可自选，报警后自动切断加热器工作电源，如工作环节设备重新启动，加热才可恢复正常控制 。

  五   结构说明

1、  本设备以角钢、槽钢为骨架，内外胆采用Q235簿板制作，中间填以绝热材料，钢材均经防锈处理，箱体表面喷有硝基喷漆。

2、  工作室后部装有壹台风机，使炉内空气循环；

3、  本设备为电加热,电加热为管状电热元件加热，接触器加固态继电器调功。

 六   操作步骤

1、  按干燥箱功率配装负荷开关，接妥电源线和接地线；并检查电气线路，检查鼓风电机转向是否与箭头方向相符；

2、  根据温度调节器使用手册，产品工艺温度要求，设定电加热温度控制仪使用温度参数；设定超温温度控制仪使用温度参数

3、  根据产品工艺设定定时保温时间和到时报警时间；

4、   将工件或试件推入干燥箱，并关闭箱门；

5、  开启电源开关，依次启动鼓风开关、电加热开关;

6、  当干燥箱工作室的温度达到电加热温度控制仪的设定时,恒温定时时间继电器开始工作,并在达到预先设定的时间值后关闭加热电源;

7、  干燥箱配有超温报警功能,当超温时能自动切断加热电源,并发出声音报警;一般情况超温不会发生,如发生超温时先关闭消音开关,并仔细检查电气线路,确认无误后再开启系统;

8、    使用完毕切断加热开关，鼓风机停止；断开空气开关。

 七 注意事项

1、  箱体须经可靠接地。

2、  请详阅控制面板各控制器的使用说明书再操作使用干燥箱。

3、  工件或试件不可放置过密，以***热风顺循环。

4、  干燥箱恒温时，避免开门，以减少工作室温度波动的可能。

5、  发现热空气外逸可更换门边框硅橡胶密封圈；

6、  本干燥箱出厂时已经技术调整，所有结构不得随易更改。

7、  本设备勿需维护，但用户应定期检电气元件和传动部件，及时更换易老化元件，传动部件应定期加润滑油；设备在长时间未使用后重新使用时，应全面检查后才能投入使用；

8、  设备出现故障时，请及时找专业人员排除，或与生产厂家联系。
