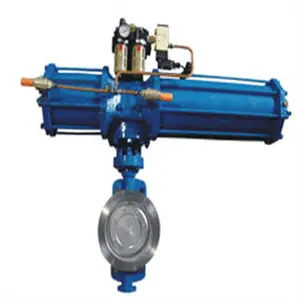

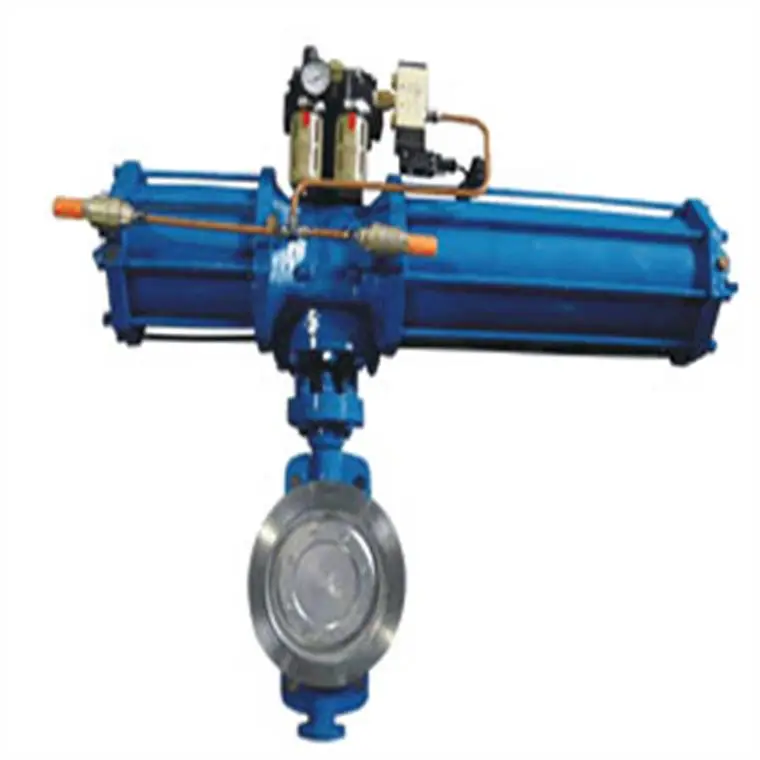

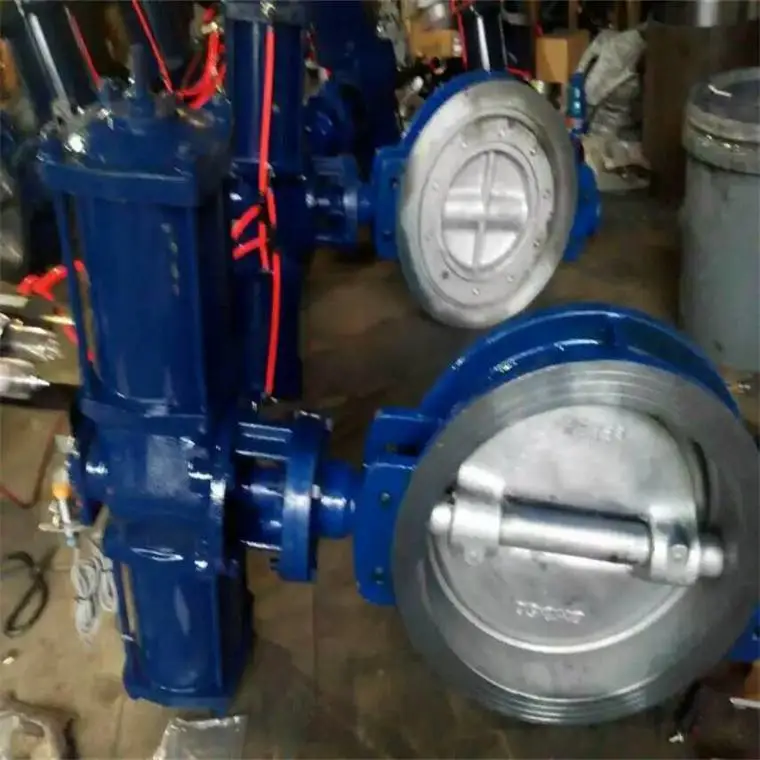

D6S73H气动带手轮切断对夹式三偏心金属硬密封蝶阀产品用途

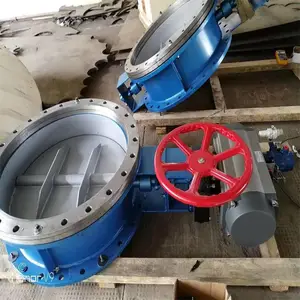

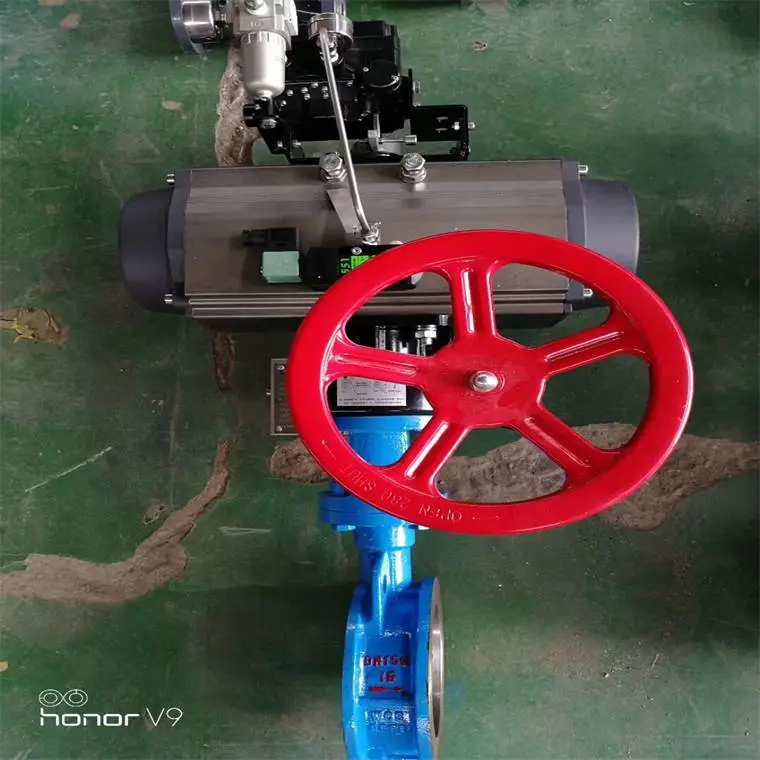

装在石油、化工、食品、医药、轻纺、造纸、水电、船舶、供排水、冶炼等系统中，在一切具有腐蚀性、非腐蚀性的气体、液体、半流体及固体粉未管线和容器上作为调节和截流使用，可在任意位置安装。所述阀座密封圈由软性T形密封环两侧多层不锈钢片组成。阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料；固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形，解决了阀门在双向互换的介质输送过程中存在的密封问题。采用软性T型两侧多层不锈钢片组成密封圈，具有金属硬密封和软密封的双重优点，无论在低温和高温情况下，均具有零渗漏的密封性能。试验证明池正流状态（介质流动方向与蝶板转动方向相同）时，密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧，密封效果越好。你应该购置带手动装置的气动蝶阀，有气气动开，没气手动开！！带手动装置的气动蝶阀分解：气动头+二级传动头（蜗轮头）+蝶阀！

当逆流状态时，阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大，阀板与阀座之间的单位正压力小于介质压强时，调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。因此本实用新型不像现有的技术那样，在阀板上安装软硬多层密封圈，而是直接安装在阀体上，在压板和阀座中间增设调节环是十分理想的双向硬密封方式。

D6S73H气动带手轮切断对夹式三偏心金属硬密封蝶阀气动带手轮蝶阀系统产品构成：

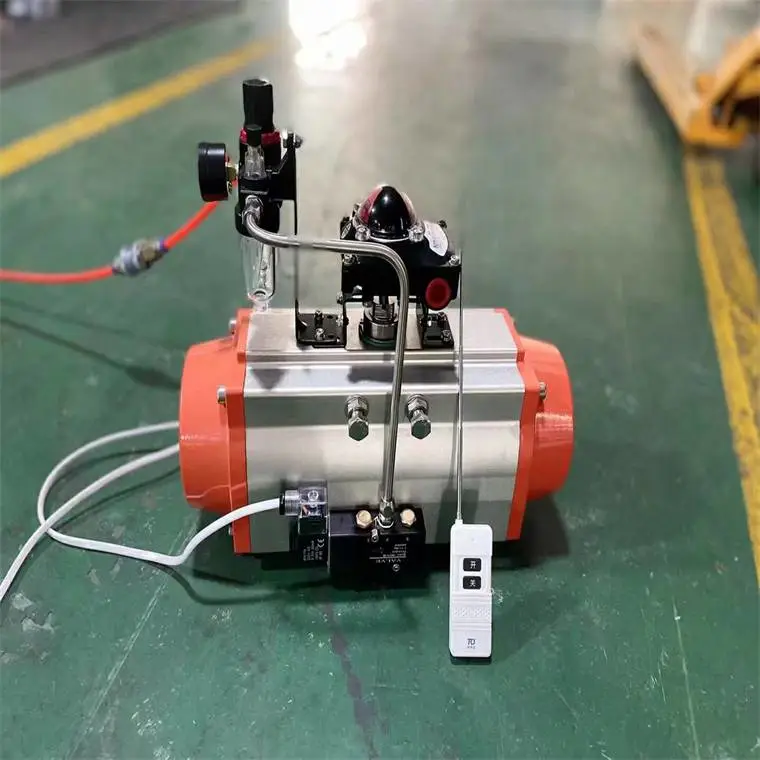

①气动执行器+②阀门+③电磁阀+④限位开关+⑥气源处理三联件+⑦手动操作机构+⑧消声器+⑨快插接头+⑩空气压缩机+11气管
（其中④、⑥、⑦、⑧、⑨项可根据现场实际情况选配。）
■双作用气动执行器：
对阀门开启和关闭的两位控制。
■弹簧复位式气动执行器：
在控制电路气路切断或故障时，阀门自动开启或关闭。
■ 单电控制电磁阀：
供电时阀门打开或关闭，断电时阀门关闭或开启（可提供防爆型）。
■ 双电控制电磁阀：
一个线圈得电时阀门打开，另一个线圈得电时阀门关闭，有记忆功能（可提供防爆型）。
■信号行程开关：
远距离传送阀门开关位置的信号（可提供防爆型）。
■电气定位器：
根据电流信号（标准：4~20mA）的大小对阀门的介质流量调节控制（可提供防爆型）。
■气动定位器：
根据气压信号（标准：0.2~0.1Mpa）的大小对阀门的介质流量调节控制（可提供防爆型）。
■电气转换器：
将电流信号转换成气压信号，与气动定位器配套使用（可提供防爆型）。
■气源处理三联件：
包括空气减压阀、过滤器、油雾器、对气源稳压、清洁、运动部件有润滑作用。
■角位变送器：
将阀门0°~90°的位置变4~20 mA的信号与PLC微机连接反映阀门的开度，与气动定位器配套使用。

根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

D6S73H气动带手轮切断对夹式三偏心金属硬密封蝶阀

一、由于多层软硬叠式密封圈固定在阀板上，当阀板常开状态时介质对其密封面形成正面冲刷，金属片夹层中的软密封带受冲刷后，直接影响密封性能。

二、受结构条件的限制该结构不适应做通径DN200以下阀门，原因是阀板整体结构太厚，流阻大。

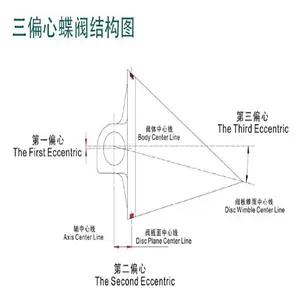

三、因三偏心结构的原理，阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。正流状态时，介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时，密封开始泄漏。

D6S73H气动带手轮切断对夹式三偏心金属硬密封蝶阀主要技术参数：

主要零件的材质：

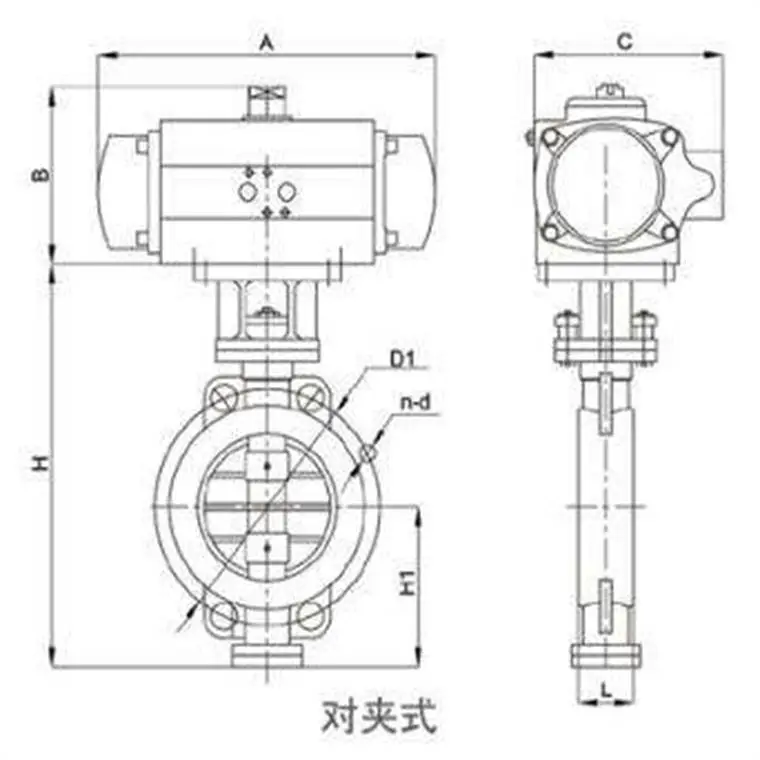

D6S73H气动带手轮切断对夹式三偏心金属硬密封蝶阀连接标准

a、安装前须检查产品型号、规格是否与使用要求相符，然后将管道*清洗，去除焊渣、杂物等。
b、将阀门正立、垂直安装在水平管道上，不得已时可倾斜安装、阀自重量较大时或有振动的场合，应予支撑和加固。
c、安装场地考虑到人员与设备的安全，既便于操作，又有利于拆装与维修。
d、阀门应安装在环境温度为-30～60℃场合作用。

　　蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则处于全开状态。蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。

气动蝶阀（气动调节蝶阀、气动单作用蝶阀、不锈钢气动蝶阀）是由气动执行器和蝶阀组成。气动蝶阀是用随阀柑转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前蝶阀在低压大中口径管道上的使用越来越多。气动蝶阀分类：不锈钢气动蝶阀，硬密封气动蝶阀，软密封气动蝶阀，碳钢气动蝶阀。　　

而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。　

气动蝶阀时要注意密封性能、流动介质、启闭力和启闭力矩、启闭速度以及使用寿命等相关性能技术。气动蝶阀在安装前检查各部分部件无缺失，检查管道，确保管道内无焊渣等异物，装好的管道法兰要进行对中等相关要求。

气动蝶阀要注意的性能技术

1、密封性能

阀门的密封性能是指阀门各密封部位阻止介质泄漏的能力，它是阀门重要的技术性能指标。阀门的密封部位有三处：启闭件与阀座两密封面间的接触处；填料与阀杆和填料函的配和处；阀体与阀盖的连接处。其中***处的泄漏叫做内漏，也就是通常所说的关不严，它将影响阀门截断介质的能力。对于截断阀类来说，内漏是不允许的。后两处的泄漏叫做外漏，即介质从阀内泄漏到阀外。外漏会造成物料损失，污染环境，严重时还会造成事故。对于易燃易爆、有毒或有放射的介质，外漏更是不能允许的，因而阀门必须具有可靠的密封性能。

2、流动介质

介质流过阀门后会产生前后的压力差，使阀门对介质的流动有一定的阻力，介质为克服阀门的阻力就要消耗一定的能量，因此设计和制造阀门时，要尽可能降低阀门对流动介质的阻力，减少能源的损耗。

3、启闭力和启闭力矩

启闭力和启闭力矩是指阀门开启或关闭所必须施加的作用力或力矩。关闭阀门时，需要使启闭件与发座两密封面间形成一定的密封比压，同时还要克服阀杆与其他磨擦部位的摩擦力，因而，阀门在启闭过程中，必须施加一定的关闭力和关闭力矩，所以设计和制造阀门时应力求降低其关闭力和关闭力矩。

4、启闭速度

启闭速度是用阀门完成一次开启或关闭动作所需的时间来表示。一般对阀门的启闭速度无严格要求，但有些工况对启闭速度有特殊要求，如有的要求迅速开启或关闭，以防发生事故，有的要求缓慢关闭，以防产生水击等，这在选用阀门类型时应加以考虑。

5、使用寿命

它表示阀门的耐用程度，是阀门的重要性能指标，并具有很大的经济意义。通常以能***密封要求的启闭次数来表示，也可以用使用时间来表示。

D6S73H气动带手轮切断对夹式三偏心金属硬密封蝶阀执行器的选用

（1.双作用式

      使用双作用式执行器，先确定阀门的扭矩，水蒸汽或非润滑的介质增加25%安全值；非润滑的干气介质增加60%安全值；非润滑气 体输送的颗粒粉料介质增加100 %安全值；对于清洁、无摩擦的润滑介质增加20%安全值，然后根据气源工作压力，查找双作用式扭矩表，可得到准 确的GTD型号。

（2.单作用式（弹簧复位）

      紧急切断阀简称气动切断阀使用单作用式执行器，先确定阀门的扭矩，水蒸汽或非润滑的介质增加25%安全值；非润滑的干气介质增加60%安全值；非润滑气 体输送的颗粒粉料介质增加100 %安全值；对于清洁、无摩擦的润滑介质增加20%安全值，然后查找单作用式扭矩表，先查弹簧复位终 点，再查气源工作压力终点，气源压力扭矩应该大于弹簧复位扭矩，可得到准 确的SR型号。

      单作用式输出扭矩表中，弹簧复位"终点"扭矩即为关闭阀门的扭矩，弹簧复位"开始"扭矩即为打开阀门的扭矩。相对应 的气源压力开始的扭矩即为关闭阀门的扭矩，气源压力"终点"扭矩即为打开阀门的扭矩。

空气过滤器、换向电磁阀、限位开关、电气定位器等。气动技术中将空气过滤器、减压阀、油雾器三种气源处理元件组装在一起称为气动三联件，用以进入气动仪表之气源净化过滤和减压至仪表供给额定的气源压力，相当于电路中的电源变压器的功能。

D6S73H气动带手轮切断对夹式三偏心金属硬密封蝶阀气动蝶阀选型

a: 产品名称与气动蝶阀的型号

b:  气动蝶阀的操作方式 （有手动 涡轮传动 气动 电动等）

c:  气动蝶阀的密封面材质和硬度

d:  气动蝶阀的阀体材质

e:  气动蝶阀的压力

f:  气动蝶阀的使用介质（名称、粘度、颗粒 腐蚀性、毒性）

气动阀门配件种类

双动式气动执行器：对阀门开启和关闭的两位式控制(双作用)。

弹簧复位式执行器：在电路气路切断或故障，阀门自动开启或关闭(单作用)。

单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开 (可提供防爆型)。

双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭，有记忆功能 (可提供防爆型)。

限位开关回讯器：远距离传送阀门的开关位置的信号 (有防爆型)。

电气定位器：根据电流信号 (标准4-20mA)的大小对阀门的介质流量调节控制(有防爆型)。

气动定位器：根据气压信号 (标0.02-0.1MPa)的大小对阀门的介质流量调节控制。

电气转换器：将电流信号转换成气压信号，与气动定位器配套使用 (有防爆型)。

气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源稳压、清洁、运动部件润滑作用。

手动操作机构：自动控制在不正常情况下可以手动操作。

气动阀门配件选型

气动阀门是复杂的自动化控制仪表，由多种气动元件组成，用户需根据控制需要，进行详细选择。

气动执行器：①双作用式、②单作用式、③型号规格、④动作时间。

电磁阀：①单控电磁阀、②双控电磁阀、③使用电压、④防爆型。

信号反馈：①机械式开关、②接近式开关、⑧输出电流信号、④使用电压、⑤防爆型。

定位器：①电气定位器、②气动定位器、⑧电流信号、④气压信号、⑤电气转换器、⑥防爆型。

气源处理三联件：①过滤减压阀、②油雾器。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属蝶阀选型，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
