一、产品介绍

1.1、 简介

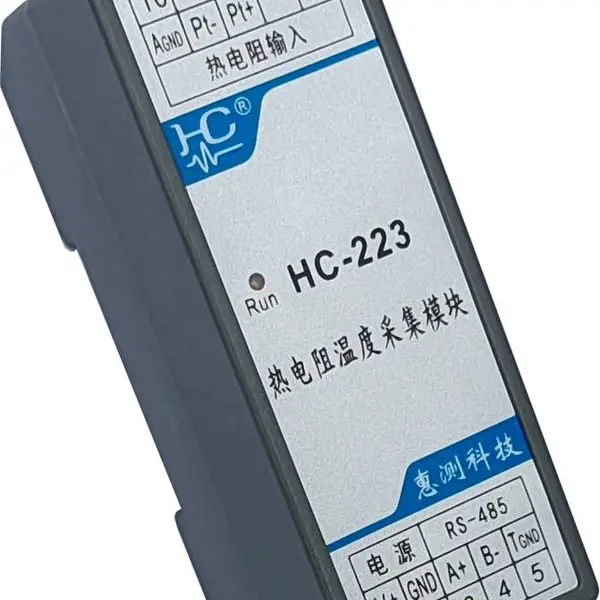

HC-223 系列模块可实现1路热电阻温度信号测量，可接PT100、PT500、PT1000、CU50、CU100、Ni1000等各型号的热电阻温度传感器，转换为数字信号，通过RS-485接口传到主机或PLC单元。

1.3.1 功能特点

1.2、 通信规约采用标准Modbus-RTU方式，兼容性好，方便编程

1.3、 带ESD保护电路的RS-485通信接口

1.4、 宽工作电压DC10～30V，并具防接反保护功能

1.5、 采用工业级芯片，内置看门狗，并具有***防雷抗干扰措施，***可靠性

1.6、 可选热电阻温度信号输入，可接PT100、PT500、PT1000、CU50、CU100、Ni1000等各型号的热电阻温度传感器

1.7、 带LED指示工作状态，便于现场安装调试

1.8、 35mm 标准DIN导轨安装，插拔式端子接线，方便现场安装布线

1.3.2 技术参数

1.3.1 输入规格

1) 热电阻型号：PT100、PT500、PT1000、CU50、CU100、Ni1000等可选

2) 测量温度范围：全范围；

3) 信号输入：2线或3线输入；

1.3.2 通讯接口

1) 接口类型：1路RS-485通讯接口

2) 通讯规约： MODBUS-RTU标准规约

3) 通讯地址：1～247可设置

4) 数据格式：可软件设置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”

5) 通讯速率：可设置1200、2400、4800、9600、19200、38400Bps；

1.3.3 隔离：可选隔离或不隔离（不隔离型，所有信号共GND；隔离型为电源、通讯口、信号输入三方隔离）

1.3.4 电源

1) DC+10～30V供电，峰值电压不得超过+40V；典型功耗：≤0.5W；

1.3.5 工作环境

1) 工作温度：-20～+70℃；存放温度：-40～+85℃；

2) 相对湿度：5～95%，无结露（在40℃下）；

3) 海拔高度：0～3000米；

4) 环境：无爆炸、腐蚀气体及导电尘埃，无***摇动、振动和冲击的场所；

1.3.6 温度漂移：≤100ppm/℃；

1.3.7 安装方式：35mm 标准DIN导轨安装

1.3.8 模块尺寸：  112.6×36.6×42mm

二、应用

2.1、  外形及安装

图 2.1   A型 外形尺寸图（单位：mm）

安装：采用35mm 标准DIN导轨安装，固定导轨后，将模块卡入导轨即可；

接线：

2 将相应的连接端子插入模块；

3 使用0.2～2.5mm?的电缆，从每条线的端部剥去6mm连接在端子上，并将导线插入连接端子的相应位置。

4 将接线螺钉力矩紧至0.56～0.79N·m。

2.2、 端子定义
