一、 产品介绍

1.1、 简介

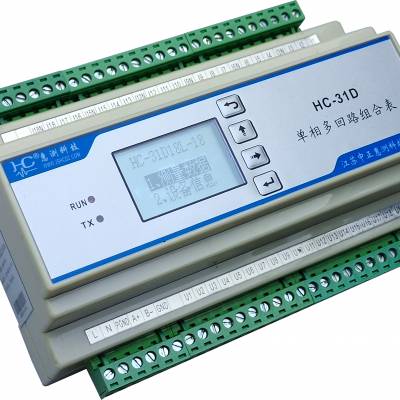

HC-31D18L 分支回路监控单元是高度集成化的针对机房电力分支回路集中监测的产品，1台终端可以同时测量18个分支回路的用电情况。

1.2、 功能特点

1.2.1  终端可以同时监测18路独立的单相设备用电情况

1.2.2 采集各分支回路的电参量，包括电压、电流、功率、电能等 多个电参量，信息全

1.2.3 采用专用测量芯片，交流真有效值测量方式，测量精度高

1.2.4 通信规约采用标准Modbus-RTU规约，兼容性好，方便编程

1.2.5 带ESD保护电路的RS-485通信接口

1.2.6 电源可选DC12～36V或36～72V、AC85V～265V等输入；

1.2.7 采用工业级芯片，内置看门狗，并具有完善的防雷抗干扰措施，***可靠性

1.2.8 高隔离电压，电压电流输入信号采用微型精密互感器隔离，耐压达DC2500V

1.2.9 带LED指示工作状态，可选LCD中文液晶显示数据，便于现场安装调试

1.2.10 35mm 标准DIN导轨安装，多种接线方式，方便现场安装布线

1.3、 技术参数

1.3.1 交流输入

1) 输入频率：工频，50Hz±5Hz；

2) 电压量程（相电压）： 260V等可选；

3) 电流量程： 20A、50A、100A等，外置精密互感器输入；

4) 信号处理：采用专用测量芯片，24位AD采样；

5) 过载能力：1.2倍量程可持续；瞬间(<10周波)电流5倍，电压3倍量程不损坏；

6) 输入阻抗：电压通道＞5 kΩ／V；电流通道≤100mΩ；

1.3.2 开关量输入

1) 输入：18路电压输入转换为开关量信号，判断开关是否有电输出，判断阈值可设置；

1.3.3 通讯接口

1) 接口类型： RS-485接口；

2) 通讯规约： MODBUS-RTU标准规约；

3) 数据格式：可软件设置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”；

4) 通讯速率：可设置1200、2400、4800、9600、19200、38400Bps；

1.3.4 测量输出数据

18路单相，每路的电压、电流、功率、电能等多个电参量，见Mdobus数据寄存器列表

1.3.5 测量精度

电压、电流：±0.5%FS；电量：±1%FS；有功电度1级，无功2级；

1.3.6 隔离

DC供电电源与RS-485接口及电压输入、电流输入之间相互隔离； 隔离耐压2500VDC；

1.3.7 电源

1) 可选DC+12～36V、 DC+36～72V、AC85～265V供电

2) DC+12～36V供电时，峰值电压不得超过+40V；典型功耗：≤1W；

3) DC+36～72V供电时，峰值电压不得超过+80V；典型功耗：≤1W；

1.3.8 工作环境

1) 工作温度：-20～+60℃；存放温度：-40～+85℃；

2) 相对湿度：5～95%，无结露（在40℃下）；

3) 海拔高度：0～3000米；

4) 环境：无爆炸、腐蚀气体及导电尘埃，无***摇动、振动和冲击的场所；

1.3.9 温度漂移：≤50ppm/℃；

1.3.10 安装方式：35mm 标准DIN导轨安装

1.3.11 模块尺寸：  118×158×59mm

二、 应用

2.1、 外形及安装

图 2.1   D型 外形尺寸图（单位：mm）

安装：采用35mm 标准DIN导轨安装，固定导轨后，将模块卡入导轨即可；

接线：

1) 将相应的连接端子插入模块；

2) 使用0.2～3.3mm?的电缆，从每条线的端部剥去6mm连接在端子上，并将导线插入连接端子的相应位置。

3) 将接线螺钉力矩紧至0.56～0.79N·m。

2.2、 端子定义
