S155?Y1GPT热电省煤器用高温防水型堵煤检测仪

简介

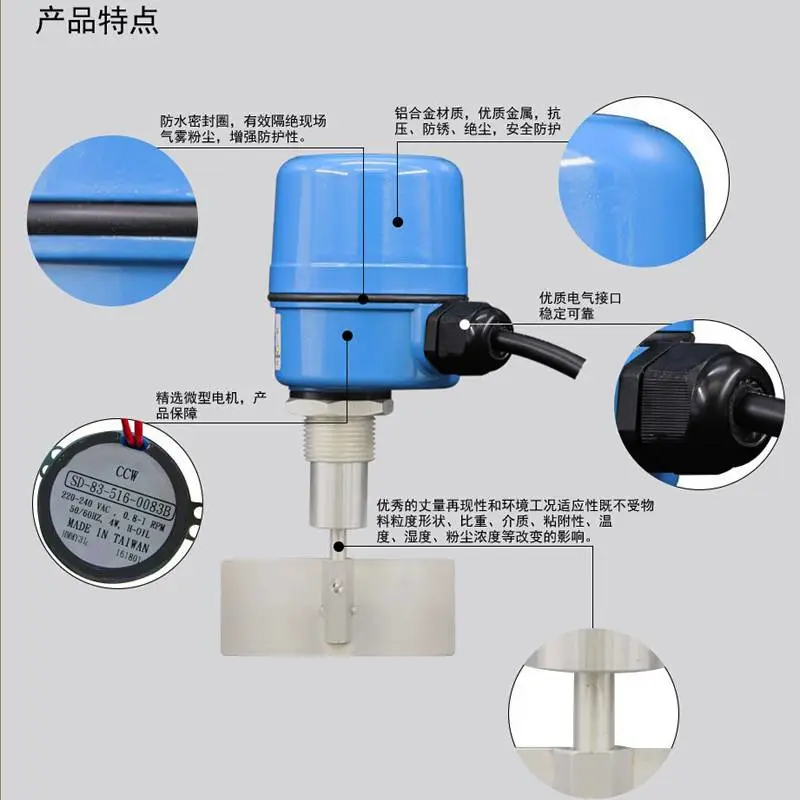

阻旋料位开关是利用永磁电机带动叶片旋转，当被检测上升至叶片位置时，叶片转动受阻，将该阻力传至接线盒内的检测装置，检测装置则向外输出一个开关信号，并切断电源使叶片停止转动。  当下降时，叶片阻力消失，检测装置便依靠弹簧的拉力恢复到原始状态，针对不同的物料比重调整弹簧拉力，比重大时调整弹簧拉力到强或强，反之则调整至弱或弱。

二、技术参数

1．供电电源：220VAC(A),110VAC(B),24VAC(C) 50/60Hz

2．消耗功率：3W

3．触点容量：***/250VAC SPDT(单刀双掷)

4．叶片转速：逆时针1r.p.m.(转/分)

5．力    矩：10kg·m (1.0N·m)

6．物料密度：≥0.4 g/cm3

7．工作温度：-10~80℃(高温可达300℃)

8．绝缘阻抗：≥100MΩ(500VDC)

9．介电强度：1500V 1min

RD-HM-KYAX10DA0A-6阻旋料位开关安装的注意事项及安装示意图

三、安装注意事项

1．接线盒入线口必须朝下，电缆固定螺母必须锁紧。

2．送电时应确认电源电压与阻旋开关上标识的电压相同。

3．被控制线路的负载必须与阻旋开关的触点容量相匹配。

4．阻旋开关应避免安装于落料口下，以减少物料冲击叶片及误动作；当无法避免时，可在叶片上方安装

     防护板。

 5．轴长可调整型阻旋开关在现场解体安装时，钢丝绳接头与传动轴联接时，锁紧螺母必须涂上缺氧胶，然后再用扳手锁紧。

 6．安装现场应不存在对铝合金有腐蚀作用的有毒气体。

四、扭力调整

1．用户可根据被测物料的比重大小进行扭力调整。当被测物比重大时，可将弹簧扭力调至强或强的位置，此时开关的灵敏度较差；当被测物料的比重较小时，可将拉力弹簧调至弱或弱，此时开关的灵敏度较好。

2．具体方法 ：打开接线盒，将扭力弹簧靠近多孔一端拿出，根据需要插入对应的孔中（靠近端子台的孔扭力强）。

五、阻旋料位开关安装的注意事项及安装示意图

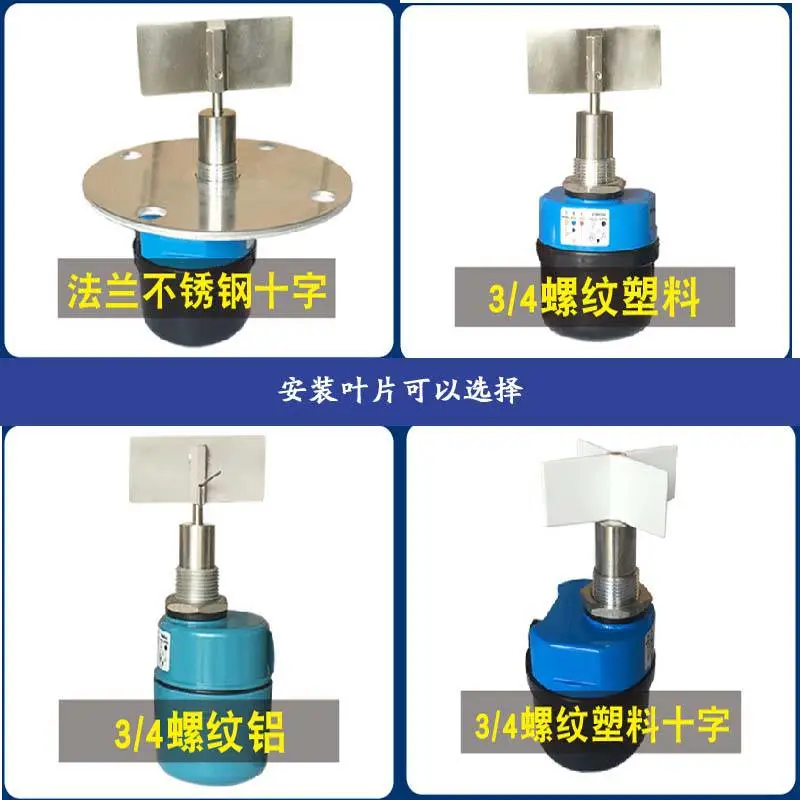

（一）阻旋料位开关安装示意图

阻旋料位开关安装示意图如下：

1、水平螺纹安装。

2、水平法兰安装。

3、水平倾斜15度高温螺纹安装。

4、水平倾斜15度高温法兰安装。

5、竖直轴保护高温法兰安装。

6、竖直轴保护法兰安装。

（二）阻旋料位开关安装注意事项

1、安装前应确认电源电压是否与标示牌上面的电压一致。

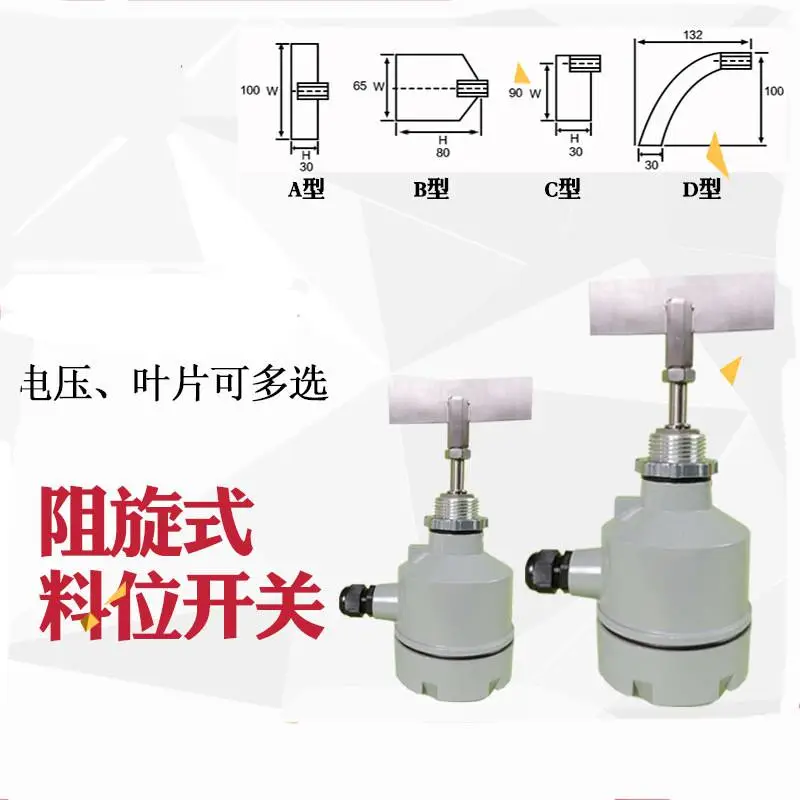

2、确认被测物料密度，选择佳叶片形状和大小，一般地，密度越大叶片越小。

3、安装前确认水平安装还是竖直安装。

4、水平安装时，将叶片向下与水平面呈10～20°的夹角安装，以减少物料的冲击。

5、水平安装时，接线盒入线口应垂直朝下，电缆固定螺母必须锁紧，如有条件可加防雨罩。

6、应避免安装在物料进料口部位，如实在无法避免时，可在开关的上方200mm处加装防护挡板，以保护叶片不受物料冲击。

7、产品安装时请勿敲击传动部位和叶片部位，以免造成不必要的损害。

测量原理：

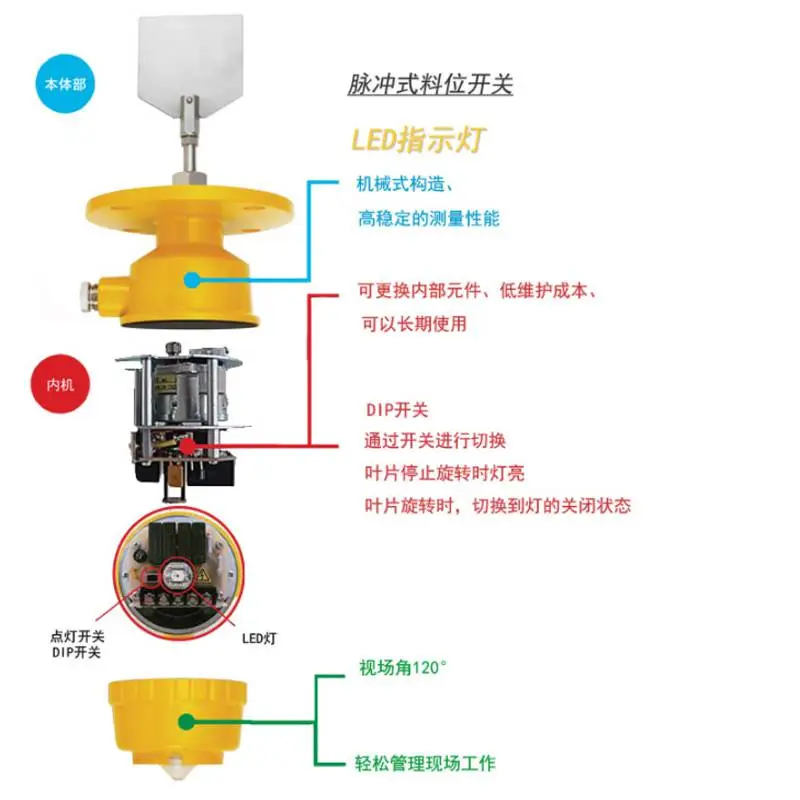

阻旋物位开关的原理是利用永磁电机带动叶片旋转，当被检测物料上升至叶片位置时，叶片转动受阻，将该阻力传至接线盒内的检测装置，检测装置则向外输出一个开关信号，并切断电源使叶片停止转动。

　　当料位下降时，叶片阻力消失，检测装置便依靠弹簧的拉力恢复到原始状态，针对不同的物料比重调整弹簧拉力，比重大时调整弹簧拉力到强或zui强，反之则调整至弱或zui弱。
