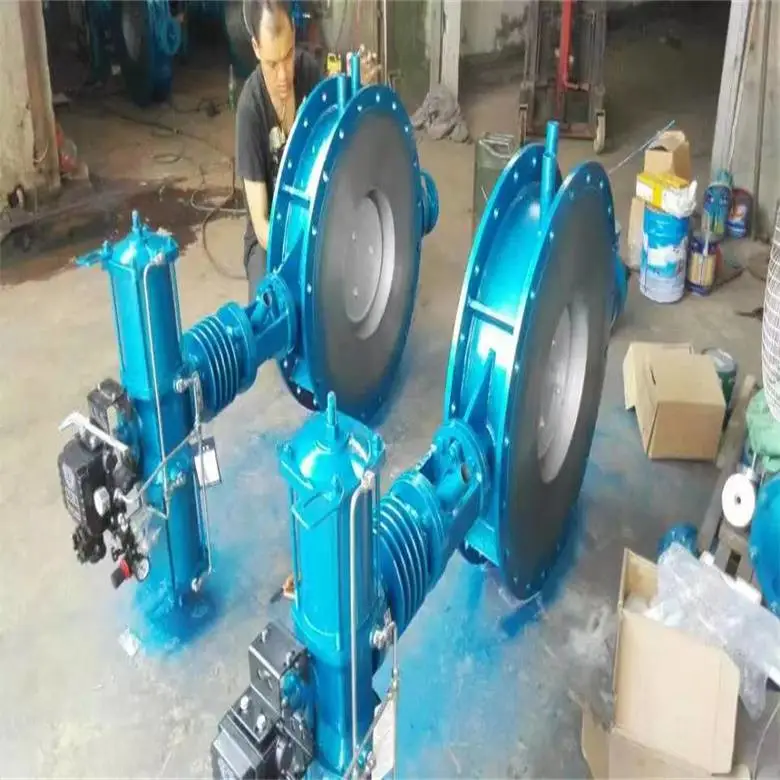

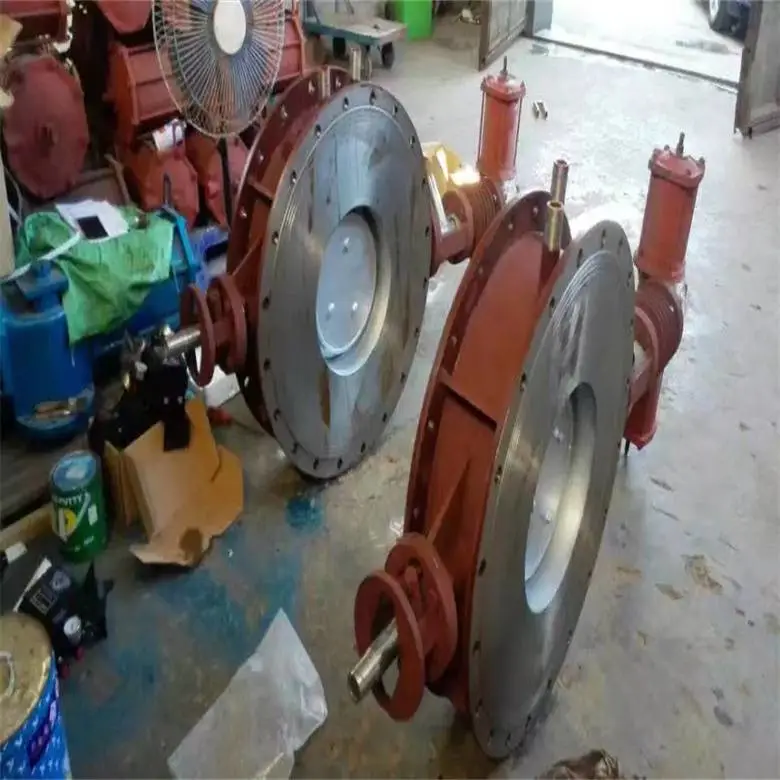

产品名称及型号：开关型气动高温烟气蝶阀TD6s41W

TD6s41W-1G     TD6M41W-1G     TD9J41W-1G
TD6s61W-1G     TD6M61W-1G     TD9J61W-1G

本实用新型涉及阀门技术领域，特别涉及一种烟道蝶阀。在以煤、气、石油为燃料的工业加热设备中，燃烧所产生的高温烟气通过烟道经烟囱排出。为了调节炉压，使燃料正常燃烧，达到工艺要求，在烟道上需安装调节装置，常见的调节装置为安装在烟囱管道上的烟道蝶阀。
在烟道蝶阀的使用过程中，由于烟道蝶阀面对的是烟气工业加热设备，由此会存在烟气杂质进入至阀体内的情况，再加以长时间的使用易发生烟气结晶造成阀杆卡死现象，进而对烟道蝶阀的启闭造成影响，特别在烟道蝶阀使用年限较久的情况下启闭会变的较为困难。采用新型系列GT型气动执行器,有双作用式和单作用式（弹簧复位）,齿轮传动,***；大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。手动机构：HVSD手操机构。本阀可配备多种驱动装置,如手动装置,蜗轮传动装置,气动装置,电动装 置。通风蝶阀广泛用于治金,石化,电力,建材,矿等 .

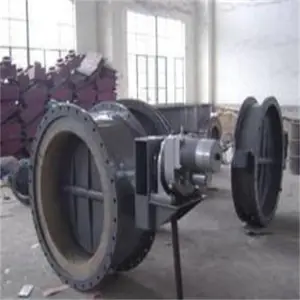

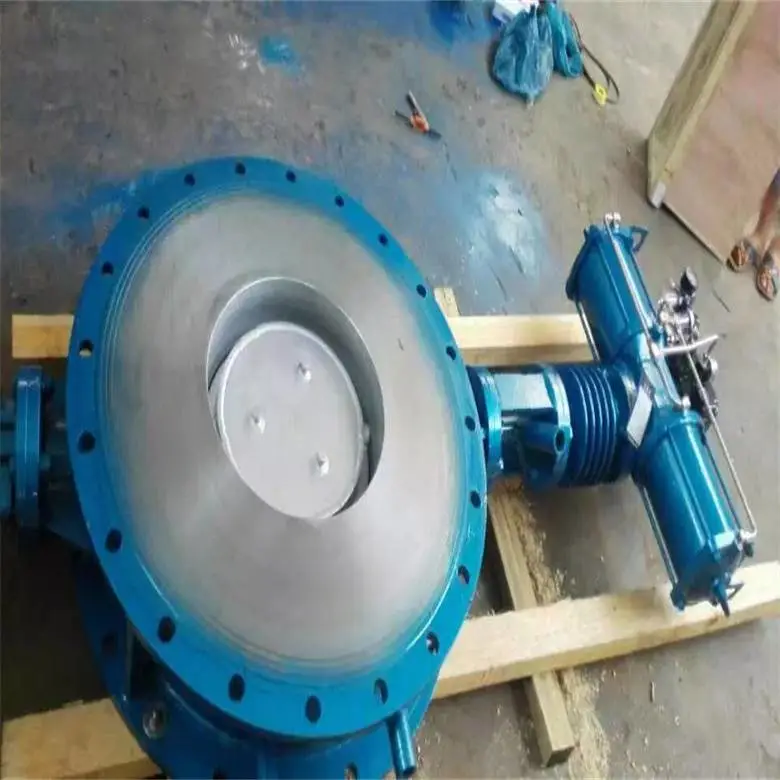

TD6s41W开关型气动高温烟气双相耐热钢蝶阀

　　蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则处于全开状态。蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。

气动蝶阀（气动调节蝶阀、气动单作用蝶阀、不锈钢气动蝶阀）是由气动执行器和蝶阀组成。气动蝶阀是用随阀柑转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前蝶阀在低压大中口径管道上的使用越来越多。气动蝶阀分类：不锈钢气动蝶阀，硬密封气动蝶阀，软密封气动蝶阀，碳钢气动蝶阀。　　

而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。　

气动蝶阀时要注意密封性能、流动介质、启闭力和启闭力矩、启闭速度以及使用寿命等相关性能技术。气动蝶阀在安装前检查各部分部件无缺失，检查管道，确保管道内无焊渣等异物，装好的管道法兰要进行对中等相关要求。

TD6s41W开关型气动高温烟气双相耐热钢蝶阀气动蝶阀要注意的性能技术

1、密封性能

阀门的密封性能是指阀门各密封部位阻止介质泄漏的能力，它是阀门重要的技术性能指标。阀门的密封部位有三处：启闭件与阀座两密封面间的接触处；填料与阀杆和填料函的配和处；阀体与阀盖的连接处。其中***处的泄漏叫做内漏，也就是通常所说的关不严，它将影响阀门截断介质的能力。对于截断阀类来说，内漏是不允许的。后两处的泄漏叫做外漏，即介质从阀内泄漏到阀外。外漏会造成物料损失，污染环境，严重时还会造成事故。对于易燃易爆、有毒或有放射的介质，外漏更是不能允许的，因而阀门必须具有可靠的密封性能。

2、流动介质

介质流过阀门后会产生前后的压力差，使阀门对介质的流动有一定的阻力，介质为克服阀门的阻力就要消耗一定的能量，因此设计和制造阀门时，要尽可能降低阀门对流动介质的阻力，减少能源的损耗。

3、启闭力和启闭力矩

启闭力和启闭力矩是指阀门开启或关闭所必须施加的作用力或力矩。关闭阀门时，需要使启闭件与发座两密封面间形成一定的密封比压，同时还要克服阀杆与其他磨擦部位的摩擦力，因而，阀门在启闭过程中，必须施加一定的关闭力和关闭力矩，所以设计和制造阀门时应力求降低其关闭力和关闭力矩。

4、启闭速度

启闭速度是用阀门完成一次开启或关闭动作所需的时间来表示。一般对阀门的启闭速度无严格要求，但有些工况对启闭速度有特殊要求，如有的要求迅速开启或关闭，以防发生事故，有的要求缓慢关闭，以防产生水击等，这在选用阀门类型时应加以考虑。

5、使用寿命

它表示阀门的耐用程度，是阀门的重要性能指标，并具有很大的经济意义。通常以能***密封要求的启闭次数来表示，也可以用使用时间来表示。

执行器的选用

（1.双作用式

      使用双作用式执行器，先确定阀门的扭矩，水蒸汽或非润滑的介质增加25%安全值；非润滑的干气介质增加60%安全值；非润滑气 体输送的颗粒粉料介质增加100 %安全值；对于清洁、无摩擦的润滑介质增加20%安全值，然后根据气源工作压力，查找双作用式扭矩表，可得到准 确的GTD型号。

（2.单作用式（弹簧复位）

      紧急切断阀简称气动切断阀使用单作用式执行器，先确定阀门的扭矩，水蒸汽或非润滑的介质增加25%安全值；非润滑的干气介质增加60%安全值；非润滑气 体输送的颗粒粉料介质增加100 %安全值；对于清洁、无摩擦的润滑介质增加20%安全值，然后查找单作用式扭矩表，先查弹簧复位终 点，再查气源工作压力终点，气源压力扭矩应该大于弹簧复位扭矩，可得到准 确的SR型号。

      单作用式输出扭矩表中，弹簧复位"终点"扭矩即为关闭阀门的扭矩，弹簧复位"开始"扭矩即为打开阀门的扭矩。相对应 的气源压力开始的扭矩即为关闭阀门的扭矩，气源压力"终点"扭矩即为打开阀门的扭矩。

空气过滤器、换向电磁阀、限位开关、电气定位器等。气动技术中将空气过滤器、减压阀、油雾器三种气源处理元件组装在一起称为气动三联件，用以进入气动仪表之气源净化过滤和减压至仪表供给额定的气源压力，相当于电路中的电源变压器的功能。

TD6s41W开关型气动高温烟气双相耐热钢蝶阀气动蝶阀选型

a: 产品名称与气动蝶阀的型号

b:  气动蝶阀的操作方式 （有手动 涡轮传动 气动 电动等）

c:  气动蝶阀的密封面材质和硬度

d:  气动蝶阀的阀体材质

e:  气动蝶阀的压力

f:  气动蝶阀的使用介质（名称、粘度、颗粒 腐蚀性、毒性）

气动阀门配件种类

双动式气动执行器：对阀门开启和关闭的两位式控制(双作用)。

弹簧复位式执行器：在电路气路切断或故障，阀门自动开启或关闭(单作用)。

单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开 (可提供防爆型)。

双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭，有记忆功能 (可提供防爆型)。

限位开关回讯器：远距离传送阀门的开关位置的信号 (有防爆型)。

电气定位器：根据电流信号 (标准4-20mA)的大小对阀门的介质流量调节控制(有防爆型)。

气动定位器：根据气压信号 (标0.02-0.1MPa)的大小对阀门的介质流量调节控制。

电气转换器：将电流信号转换成气压信号，与气动定位器配套使用 (有防爆型)。

气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源稳压、清洁、运动部件润滑作用。

手动操作机构：自动控制在不正常情况下可以手动操作。

气动阀门配件选型

气动阀门是复杂的自动化控制仪表，由多种气动元件组成，用户需根据控制需要，进行详细选择。

气动执行器：①双作用式、②单作用式、③型号规格、④动作时间。

电磁阀：①单控电磁阀、②双控电磁阀、③使用电压、④防爆型。

信号反馈：①机械式开关、②接近式开关、⑧输出电流信号、④使用电压、⑤防爆型。

定位器：①电气定位器、②气动定位器、⑧电流信号、④气压信号、⑤电气转换器、⑥防爆型。

气源处理三联件：①过滤减压阀、②油雾器。

TD6s41W开关型气动高温烟气双相耐热钢蝶阀技术实现要素：

TD6s41W开关型气动高温烟气双相耐热钢蝶阀产品特点及用途：
1.阀门用于带内衬高温烟气管道系统，通过控制信号调节介质流量，实现工业 过程自动化和计算机集中控制。阀门作启闭与调节流量用。

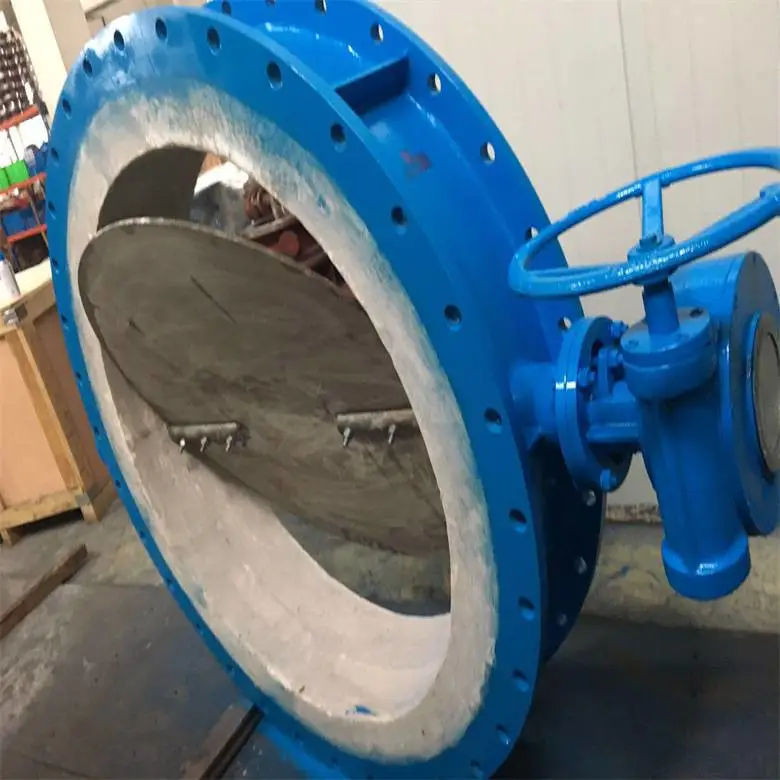

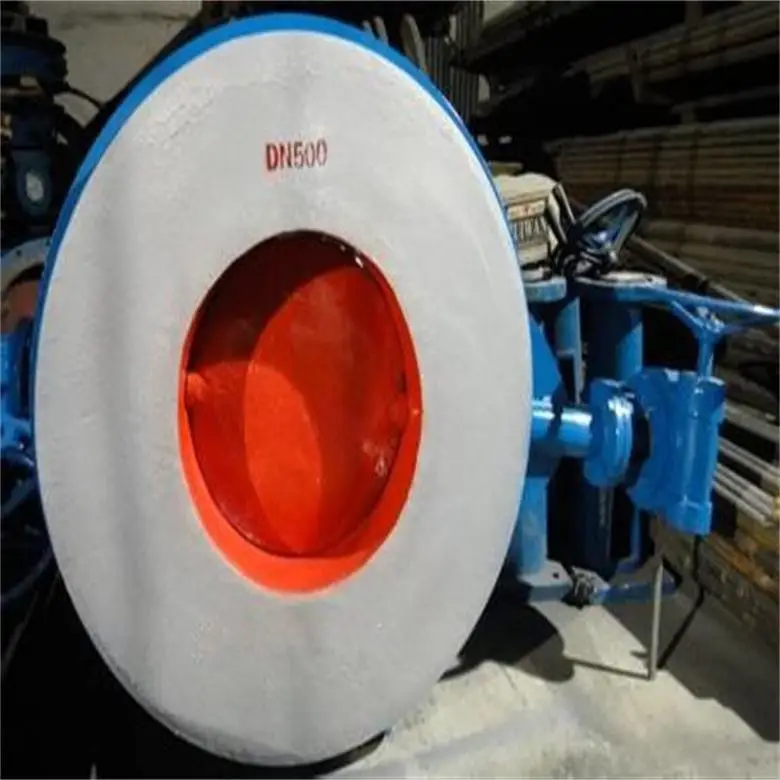

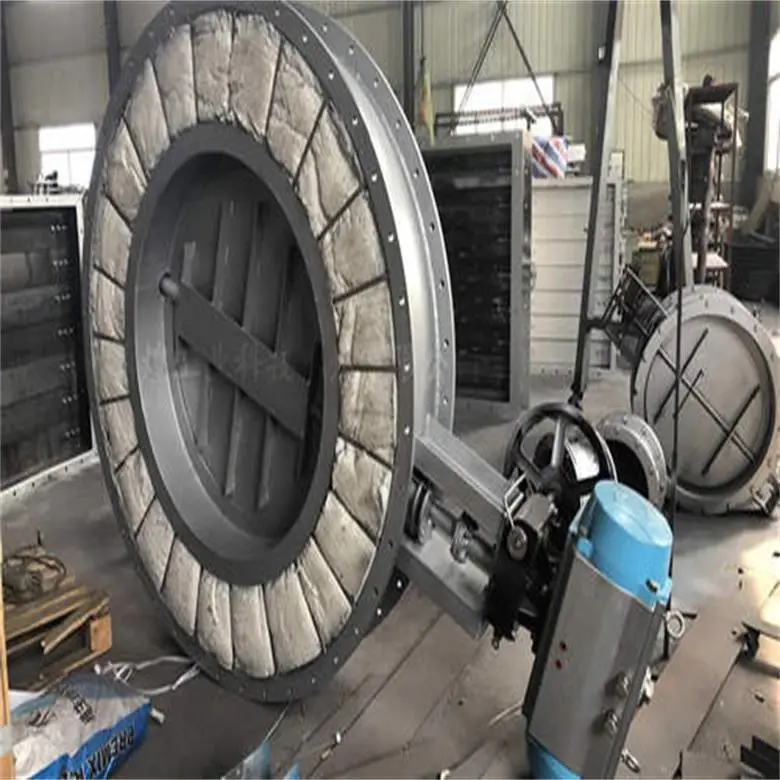

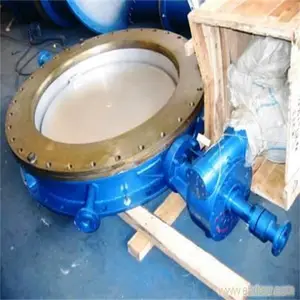

2.阀门蝶板、阀座和阀杆采用高温耐热钢，***了阀门的高温性能。而壳体则采用普碳钢，内衬耐火混凝土保温隔热,降低了制造成本，为用户节省投资。
3.阀门分为法兰式和对焊式两种连接形式。对焊式减少泄漏点，与法兰式阀门的区别 只是与管道连接方式不同，其余均相同。
4.阀门可根据用户的需要选用电动角行程、薄膜气动、活塞式气动等各种执行器及相关附件，订货时应详细注明技术参数和要求。
其主要特点为：
1.设计新颖、合理、结构*，重量轻，启闭迅速。
2.力矩小，操作方便，省力灵巧。
3.采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

 TD6s41W开关型气动高温烟气双相耐热钢蝶阀主要零部件及材料：

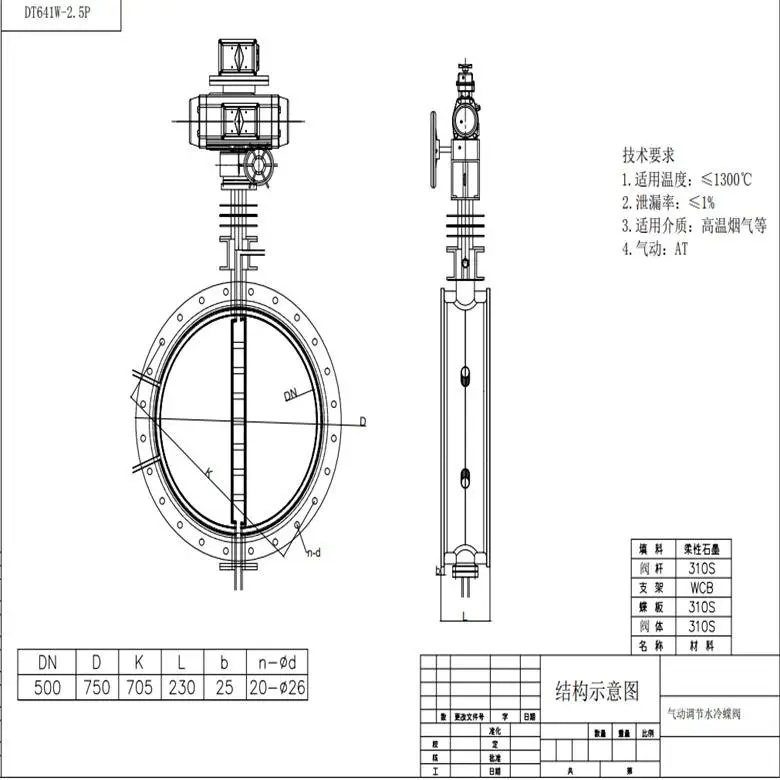

开关型气动高温烟气蝶阀TD6s41W  规格

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，。正式基于以上特点，加上气动开关蝶阀作用系统本身的高效特点，使得当前很多自动化控流系统(家庭用、工业用)都越来越多地应用气动蝶阀。其实以上只是对其构造和作用系统的粗糙介绍，具体说来的话，气动蝶阀的结构配件和细节作用原理相对比较复杂，这意味着其性能的提升空间和制造工艺的改良都较一般的蝶阀开关有更多的潜力。相比于一般的蝶阀，气动开关蝶阀不仅有蝶阀组件，还需要有一个气动执行器来发挥作用。配合行程限位开关、及气源等，即可以实现开关操作。在结构材料上，气动蝶阀也与一般的蝶阀有所不同，其多采用层次金属硬密封结构，或者是四氟软密封结构。如此一来，气动蝶阀大多就具备了结构紧凑，体积小，密封性好等优点，并且在不同管道和运行环境下还体现了适应性强的特点。

TD6s41W开关型气动高温烟气双相耐热钢蝶阀 本实用新型的有益效果是：
1、保温机构内的各保温腔均设置于阀体内并与阀杆构成热传递，通过在保温腔内注入热介质，比如热蒸汽，来让保温腔升温，同时由于保温腔和阀杆的导热接触可对阀杆加温，使阀杆保持在一定温度，进而由阀杆的升温来蒸发残留的烟气结晶，以解决烟气结晶造成阀杆卡死现象。
2、若在阀体内设置一个长度较长的单个保温腔，则需使用到阀体内一段连贯的空间，由此会破坏阀体的内部强度，一段较长中空结构会严重影响阀体的稳定性及强度，导致阀体的抗冲击性能减弱。故本实用新型设置成三个保温腔，且相邻保温腔内均存在间隙，可尽量少的改变阀体内空间，***阀体的内部强度，且在实际应用中抗冲击测试的表现良好，符合标准。
3、各保温腔之间通过跨接管进行连接，由此使得各保温腔内的热蒸汽可相互流通，***了各保温腔均能在热蒸汽的流通下进行升温；跨接管上设置有填充阀和排出阀，通过填充阀可注入热蒸汽，注入的热蒸汽会在保温腔内扩散使得每个保温腔均进行升温，同时各保温腔均与阀杆相贴可通过热传递对阀杆加温；排气阀用于抽出各保温腔内的热蒸汽，通过填充阀和排出阀的循环设置，可使保温腔能稳定的保持在适合的温度范围，避免保温腔内的热蒸汽在热能损耗下造成无法对阀杆加温的现象。
4、通过密封圈，可***防止烟灰烟气进入至阀杆与阀体内壁之间并发生烟气结晶，很好的解决了烟气结晶卡死阀杆的问题。
5、密封通道的设置，更***提升了密封圈与阀杆的接触密封程度。当对应保温腔内的热蒸汽注入时，该保温腔内压强增大其内热蒸汽会流通至密封通道并推动密封圈朝向阀杆运动，使得密封圈更好的与阀杆紧贴，从而***阀杆与阀体内壁的密封效果，进一步***防止烟灰烟气的进入。
6、填料的设计，有效密封了阀体内流体介质与大气之间的联通，使整体阀体不会产生泄露现象。填料压盖的设计，更是对不同填料材料、深度起到密封作用。填料压盖与阀盖之间通过螺栓连接设置，使填料通过填料压盖的挤压紧密设置于阀体及阀杆之间，使密封更加可靠，防止因填料松动而使流道泄露。

实际上，随着当前各类流体物质供应需求的增多，蝶阀工程应用的越来越广，应用量的越来越大，气动蝶阀在诸多类型的蝶阀当中，其优越性已越来越明显，以下就概括介绍气动蝶阀的几大优点：

1、体积小，维修和安装都比较方便。这是由气动蝶阀的特殊结构决定的。

2、气动蝶阀的流阻系数都比较小，这就使得其所作用的流量特性基本趋于直线，这一特点带来的***好处就是流体管道内减少了滞留杂物的可能。

3、气动蝶阀的蝶板多采用球面造型，这不仅有利于提高阀门的密封性能，更易于延长阀门的使用寿命。在实际应用中，即使带压启闭几万次，气动蝶阀仍然可以保持零泄漏的高密封性能。

订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题
