主要材质及零部件：00级泰山青优质花岗岩平台，高精密泰山青花岗岩三轴导轨，精密铸造加工

航空铝合金立柱，英国RENISHAW高精度光栅、读数头测长系统，SMC精密空气过滤器及自动检测控

制装置，进口***直流伺服电机，德国FESTO气管接头，优质空气轴承，德国进口配件的非线

性弹簧系统，德国IGUS低摩擦无噪音拖链及高柔性拖链电缆，美国盖茨（GATES）高性能同步带，

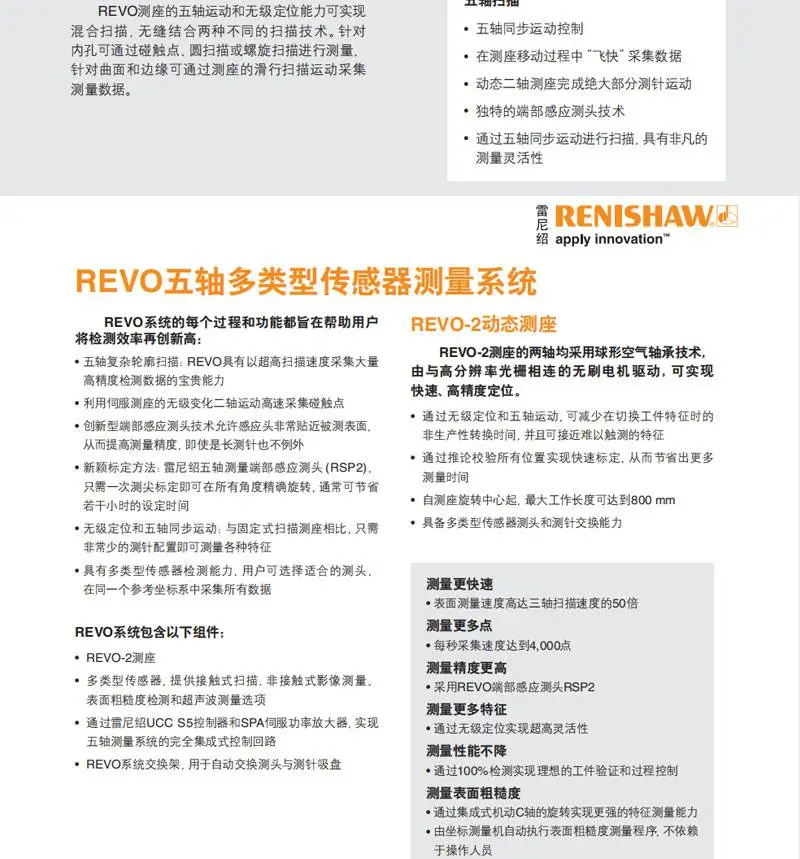

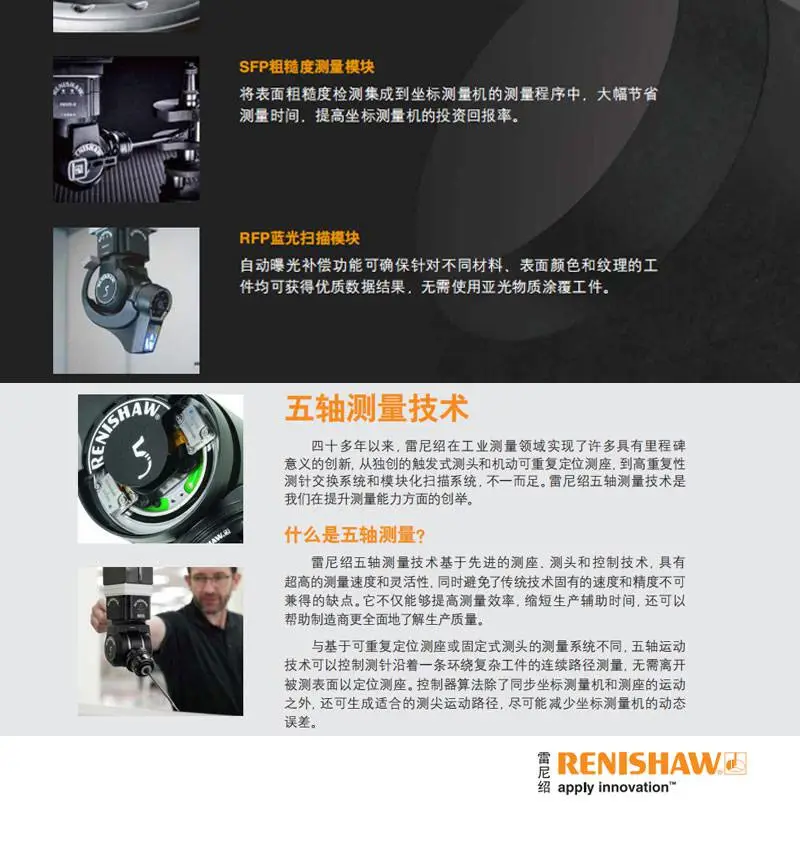

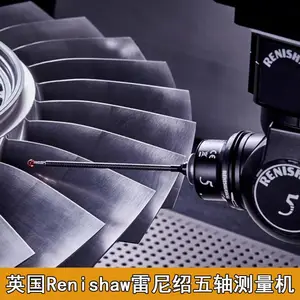

英国Renishaw雷尼绍三坐标测量仪REVO五轴测量系统-APC对刀仪设备全自动激光扫描检测仪

美国进口精密滚珠轴承,***汽车级进口工业面漆等。雷尼绍EQUATOR 300 三坐标测量仪高速测量

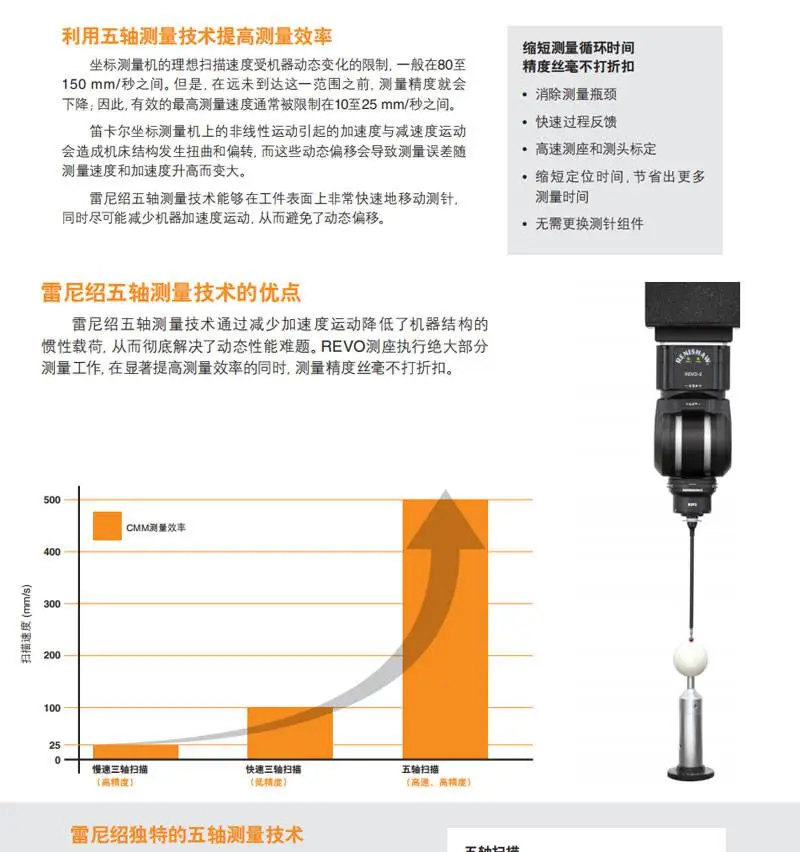

尺寸、位置或几何形状Renishaw雷尼绍五轴三坐标测量机高速激光扫描系统

Equator比对仪的用户都希望缩短检测循环时间，以实现制程产量的高效率。Equator 300和500比

对仪均能够快速扫描和高速触测各种特征上的大量数据点，同时还可保持高度的测量重复性。众

多雷尼绍客户已使用Equator比对仪多年，他们的实际经验证明比对仪能够同时完成尺寸、位置和

几何形状的测量。此外，无需再等待工件稳定达到质检室温度，便可开始测量工件的几何形状和

关键特征。

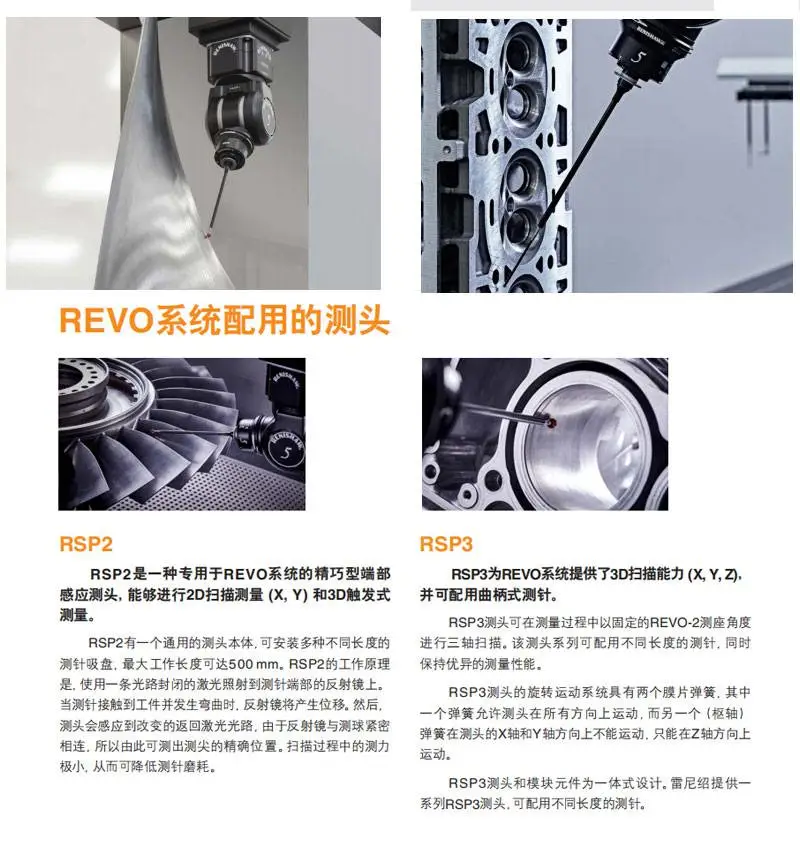

三坐标测头校准是确保测量精度的基本，在校准流程中造成偏差的关键要素有：测杆的弯曲形变

，校准时触测点部位，测力，触测速度和探测间距等，测力越小精密度越低，该选用相应的测力

和测速开展校准，与此同时采用适合的探测间距，以确保校准精密度。

校验三坐标测头关键依据下边2个方面的缘故。Renishaw雷尼绍五轴三坐标测量机高速激光扫描系

统

（1）坐标测量机测量零部件时，测量传感器安装使用的测针尾端是宝石球，球体与被测零部件表

层触碰后触发测量数据信号。触发数据信号后，运动控制器将设备的现阶段坐标发送到测量软件

，随后由软件将设备坐标测算到测球中心，***再依据触测方位，偏离测球半径，以得到正确合

理的测量点坐标，这一个能***调整测球半径值的功能是几何测量机软件的一种关键功能。因为

三坐标测头半径尺寸、安装使用尺寸等存有偏差，很有可能会干扰测量点的精密度，因此测量系

统需要根据校验流程，来调整实际测针的半径值。

气候条件可导致车间温度发生周期性变化，如一天中不同时段的变化以及季节性变化。例如，早

晨的车间温度较低，随后由于室外气温升高和机器工作产生热量，车间内的温度也会升高。

Equator比对仪已被证明可通过重新校准来解决这一问题，这意味着可在生产一个工件后立即开始

进行***测量，而不会受到环境温度变化的影响。

直接从Equator 300和500比对仪自动更新刀补Renishaw雷尼绍五轴三坐标测量机高速激光扫描系

英国Renishaw雷尼绍三坐标测量仪REVO五轴测量系统-APC对刀仪设备全自动激光扫描检测仪

统

Equator系列比对仪与全新IPC软件兼容，该软件可持续监控和自动调整加工操作，确保工件尺寸

接近标称值且在制程控制范围内。这一对制程偏移的校正能力可提高工件质量和制造效率，同时

降低废品率。Equator比对仪配置在数控机床附近，允许在生产期间进行制程调整，避免时间延迟

或过多依赖成品（完工）检测。一台Equator比对仪可连接一个或多个数控机床控制器。

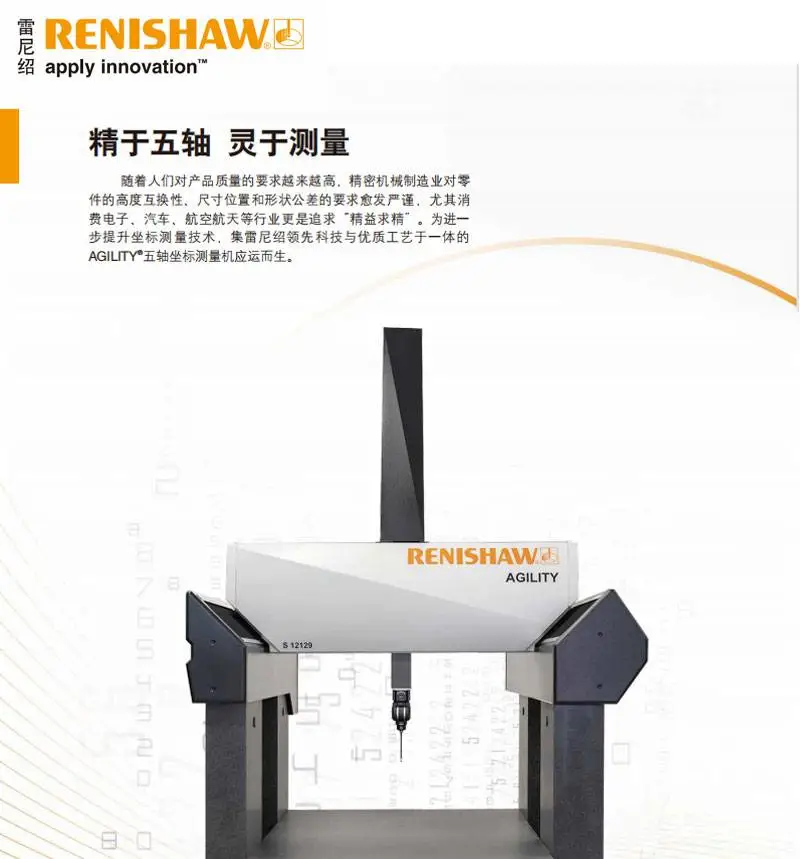

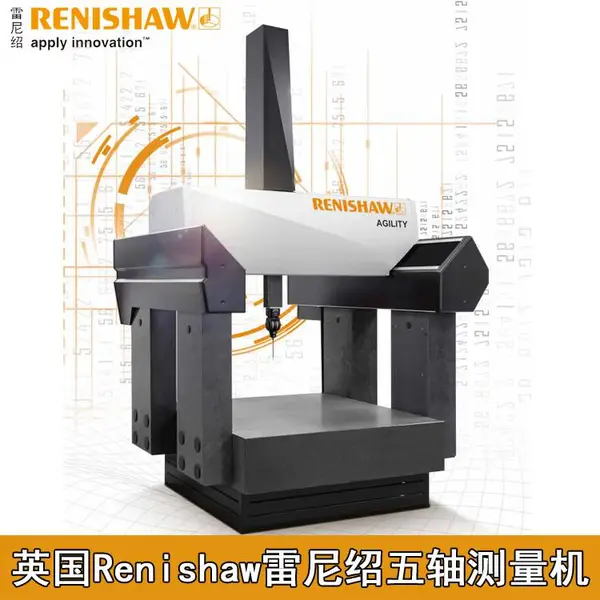

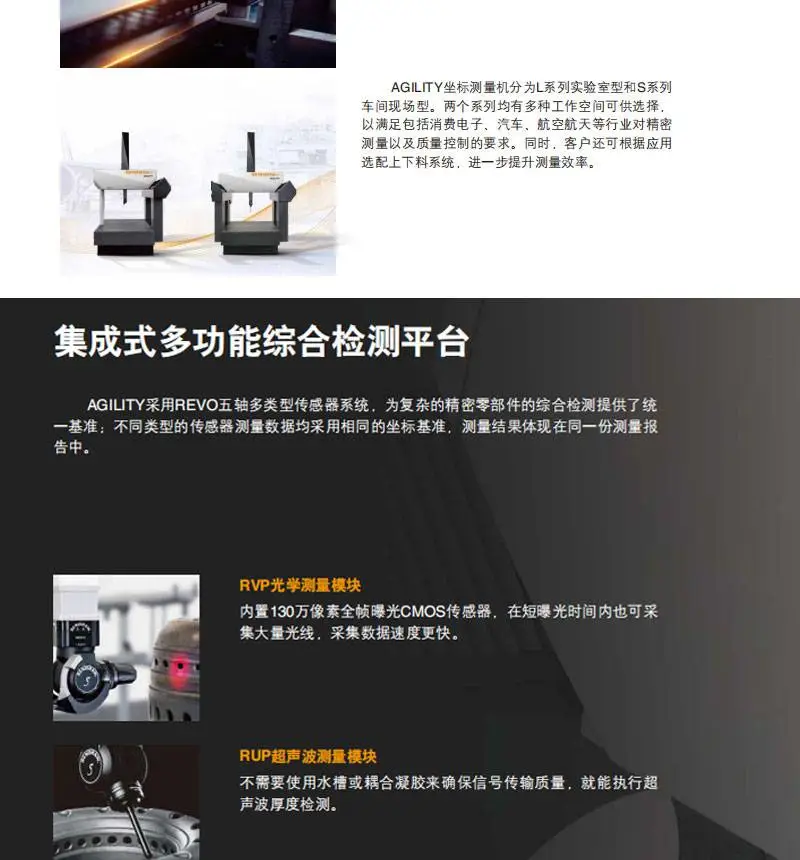

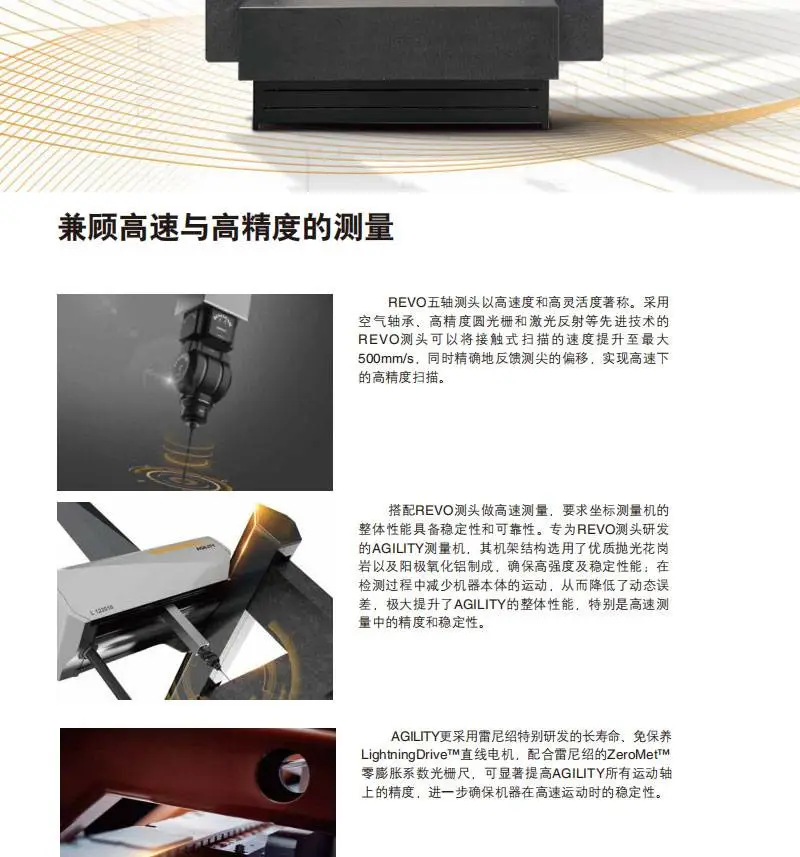

1.1龙门移动式结构，整体式工作台，使其具有承载能力强、工件放置空间宽阔、装卸便捷的特点

。三轴导轨均采用优质花岗岩材料，使三轴具有相同的温度特性，因而具有良好的温度稳定性、

英国Renishaw雷尼绍三坐标测量仪REVO五轴测量系统-APC对刀仪设备全自动激光扫描检测仪

抗时效变形能力，刚性好、几何变形最小；专业花岗岩生厂商联合开发的新式花岗岩导轨加工检

验工艺，将花岗岩导轨的加工精度提高到一个新的等级。

1.2 采用高精度空气轴承，环抱式轴承布局设计，提高了机器的刚性和稳定性，即使长期工作，

也能保持很高的精度，同时确保了机器优异的动态特性。

1.3的Z轴防扭转设计是决定测量机精度的重要环节（如图1），可靠的防转结构设计即使在使用测

头加长杆时也能获得很高的精度。
