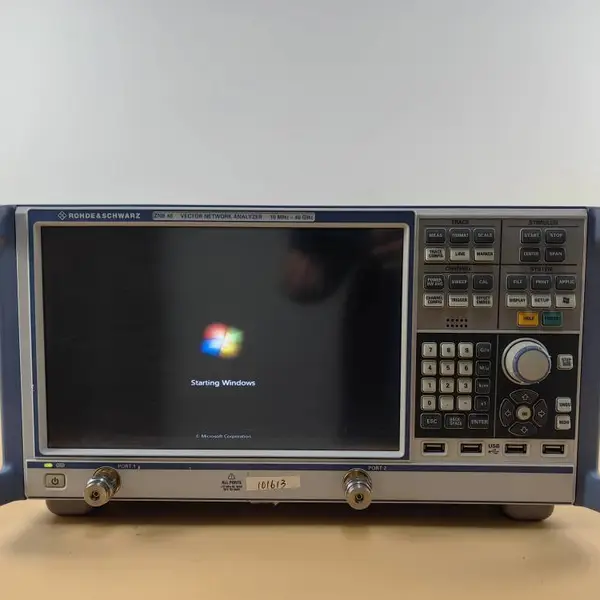

罗德与施瓦茨 ZNB40

Rohde & Schwarz ZNB40 矢量网络分析仪具有高达 140 dB 的宽动态范围（在 10 Hz IF 带宽下）、低于 0.004 dB RMS 的低迹线噪声（在 10 kHz IF 带宽下）以及高达 + 13 dBm，可以在超过 95 dB 的范围内进行电子调整。ZNB40 专为射频元件生产和开发中的苛刻应用而设计，特别是在移动无线电和电子产品行业。

R&S ZNB40 涵盖 9 kHz 至 40 GHz 的频率范围。R&S ZNB40 有一个大触摸屏，允许用户通过不超过三个操作步骤访问所有仪器功能。屏幕为结果提供了充足的空间，以清晰直接的方式显示甚至广泛的测量结果。

R&S ZNB40 为开发实验室和生产线提供了以前只有分析仪才有的性能特征。它可用于双端口配置。其 140 dB 的宽动态范围、0.004 dB (RMS) 的低迹线噪声和高达 +13 dBm 的高输出功率（可在 90 dB 的范围内进行电子调节）提供快速和准确的测量。这确保了生产的高吞吐量。

R&S ZNB40 VNA 结合了高测量精度和出色的速度——每点优于 5 ?s。它们具有出色的温度和长期稳定性，可确保数天的可靠测量，而无需重新校准设备。较短的深度在工作台上为测量应用留出了足够的空间。由于低功耗和***的冷却概念，它具有低运行噪音。低功耗还降低了运营成本并保护了环境。

它适用于必须在速度和效率至关重要的大批量生产线上手动调整的高阻塞滤波器或放大器的测量。大触摸屏在此应用中特别有用。网络分析仪还可用于表征双工滤波器、多端口 DUT、混频器或发射器或移动终端的差分 SAW 滤波器。

R&S ZNB40 的主要特性和规格包括：

频率范围从 9 kHz 到 40 GHz

高达 140 dB 的宽动态范围

扫描时间短，例如 4 毫秒扫描 401 个点

典型值的高温稳定性。0.01 分贝/°C

98 dB 的宽功率扫描范围

1 Hz 至 10 MHz 的宽 IF 带宽范围

手动和自动校准

12.1" 高分辨率大屏幕

触摸屏用户界面

两个端口
