D641X气动脱硫脱硝石膏浆液法兰式蝶阀 FGD气动脱硫蝶阀产品说明

必须满足腐蚀，磨损，流速，温度等几点要求。 各种矿物燃料均含硫。特别是煤，燃烧后生成大量SO2，严重污染空气。这一工艺系统中，涉及多种腐蚀介质，且含颗粒物料，对设备产生强烈的腐蚀和磨损。因此对阀门的材料和结构形式有特殊要求。本实用新型涉及蝶阀技术领域，特别涉及一种新型软密封蝶阀。在给排水管路中，双偏心软密封蝶阀能起到节流作用，为人们所熟知，传统的双偏心软密封蝶阀的密封装置由阀板，阀座，密封橡胶圈以及压板构成。因为双偏心软密封蝶阀的阀板开关频繁，密封橡胶圈挤压历害，容易损坏，严重影响双偏心软密封蝶阀的密封效果。现在有些双偏心软密封蝶阀也采用金属密封装置，但结构设置不合理，金属密封装置在长期使用后发生不可逆的挤压形变，使密封状态下产生间隙，密封效果仍然无法***。

蝶阀主要是给排水管道系统中的重要装置。随着工业技术的发展，对蝶阀的结构和性能提出了不同的要求。因此，在设计和选型时，应根据工况来进行合理选择类型、材料和连接形式。

二、D641X气动脱硫脱硝石膏浆液法兰式蝶阀设计

结构上，蝶阀的封闭部分(蝶板)处于介质中间，设计时应考虑其对流动阻力的影响，其厚度不应大于阀杆直径的2.25倍。蝶阀国外一家公司为了减少流动阻力，把蝶板做成铁饼形状，有的公司把小的蝶阀蝶板做得很薄。

橡胶密封圈，有时橡胶蝶阀使用寿命短，与橡胶质量和密封面宽度有关。硫化温度不宜随意提高，时间不宜缩短，否则密封圈容易老化开裂。与橡胶密封圈配合的金属密封面应有足够的宽度，否则橡胶密封圈不易嵌入。此外，阀体和蝶板的形状和位置公差、对称性、精度、光滑度以及密封圈的压缩和弹性也影响橡胶密封圈的使用寿命。

蝶阀在现实生活生产中的应用范围越来越广，它在给水排水管路系统中是一个重要的装置。我们随着工业技术的进步，蝶阀的结构和性能需要不断地适应生活生产的需求，要满足社会提出的不同的要求。所以，我们在蝶阀选型上，需要根据不同的条件，做出正确与及合理的选择。

　　蝶阀选型一、按工作压力分类

　　(1)真空蝶阀。工作压力低于标堆大气历的蝶阀。

　　(2)低压蝶阀。公称压力PN<1.6MPa的蝶阀。

　　(3)中压蝶阀。公称压力PN为2.5--6.4MPa的蝶阀。

　　(4)高压蝶阀。公称压力PN为10。0--80.0MPa的蝶阀。

　　(5)超高压蝶阀。公称压力PN>100MPa的蝶阀。

　　可见而知，在设计及选用时应根据工况条件，对蝶阀的类型、材料和连接形式等做出合理的选择，乃是蝶阀选型很重要的步骤。特别是在工艺及新材料的不断涌现的今天，对蝶阀的设计和选用提出了更新的要求。

3D641X气动脱硫脱硝石膏浆液法兰式蝶阀可选

3.1类型

蝶阀具有单偏心，斜板式，中心线式，双偏心和三偏心等不同结构。介质压力通过蝶板作用在阀轴和轴承上。因此，当高压小直径流动阻力大时，蝶板的轴直径和厚度相应地增加。如果使用闸阀和球阀或截止阀，则密封和流动阻力等分析比使用蝶阀更合适。

近年来，水系统中软密封闸阀的出现改善了闸阀易沉降的缺点。其流阻较小，可以在线维护。它适用于中小型机芯，并已逐渐应用。

3.2密封对

金属密封蝶阀的主要优点是密封可靠，寿命长，耐高温，无损伤，高承压能力。因此近年来得到了越来越多的应用，尤其是工程系统的关键部件。如果设计制造精良，橡胶软密封蝶阀可以很好地密封，且大口径易于在线更换。但橡胶存在老化问题，只能在低温条件下使用，因此广泛应用于自来水和供水系统。

外部金属密封蝶阀也用于火力发电厂的泵站，冷凝器，抽气系统和热交换系统。核电站也用于隔离压力壳体，喷淋系统和盐水等，蒸汽精制系统中的油隔离，以及蒸汽供应阀门，脱硫系统和尾气处理，热裂解和催化单元。还有石化厂，低温技术，灌浆和造纸系统。

对于中等中压工况，使用金属密封蝶阀。对于阀门可靠性要求高，使用寿命长，不应长期更换的阀门，也应使用金属密封蝶阀。

对于用于常温水的阀门，如果不是很苛刻，长期不替换或更换不方便的地方，应采用蝶阀的软密封结构。如果可以确保橡胶的质量，则用于大口径蝶阀阀门仍然应该由橡胶座蝶阀控制。

4。D641X气动脱硫脱硝石膏浆液法兰式蝶阀结论

新技术，新材料的不断涌现，将增加蝶阀的结构性能，扩大蝶阀的使用范围，并对蝶阀的设计和选型提出了更新的要求。

通过设置在蝶板上的阀座与安装于阀体内壁上的不锈钢密封环进行密封，其中阀座需要通过压板将其固定在蝶板上，增加了蝶板上的零件的个数。另外，不锈钢密封环直接焊接固定在阀体内壁上的凸缘上，当长期使用后不锈钢密封环发生磨损或者形变时不易于更换，降低了整个蝶阀的使用寿命，所以对双偏心软密封蝶阀的密封结构进行技术改进是必要的。

D641X气动脱硫脱硝石膏浆液法兰式蝶阀　　

1.蝶阀不适用于高温高压管道系统，一般用于≤80度，≤1.0Mpa的原油，油，水等介质。
　　2.由于蝶阀与闸阀相比压力损失较大，因此该蝶阀适用于对压力损失要求不严格的管道系统
　　3.蝶阀适合替代需要流量调节的导管
　　4.蝶阀可在需要快速打开和关闭的场合更换
　　5.组装口径的阀门(例如DN600及以上)
　　6.蝶阀应用于结构长度要求较短的场合
　　7.通常在节流控制和泥浆介质中，建议使用蝶阀的结构长度短，启闭速度快，持续低压(压差小)。
　　8.在二位调节，通道狭窄，低噪音，气化，少量向大气泄漏和大量介质的情况下，可以选择蝶阀。
　　在特殊情况下，当进行节流调节，要求严格密封或严重磨损，低温(低温)等条件时，蝶阀需要使用三偏心或双偏心的特殊蝶阀，并经过特殊设计的金属密封调节设备。

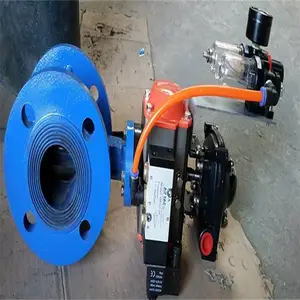

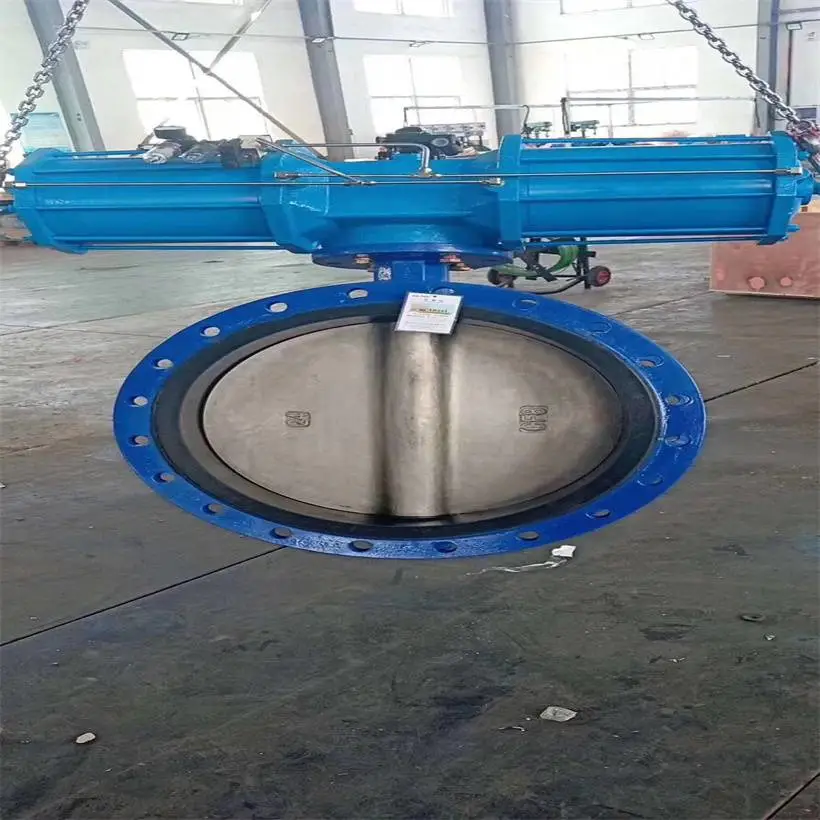

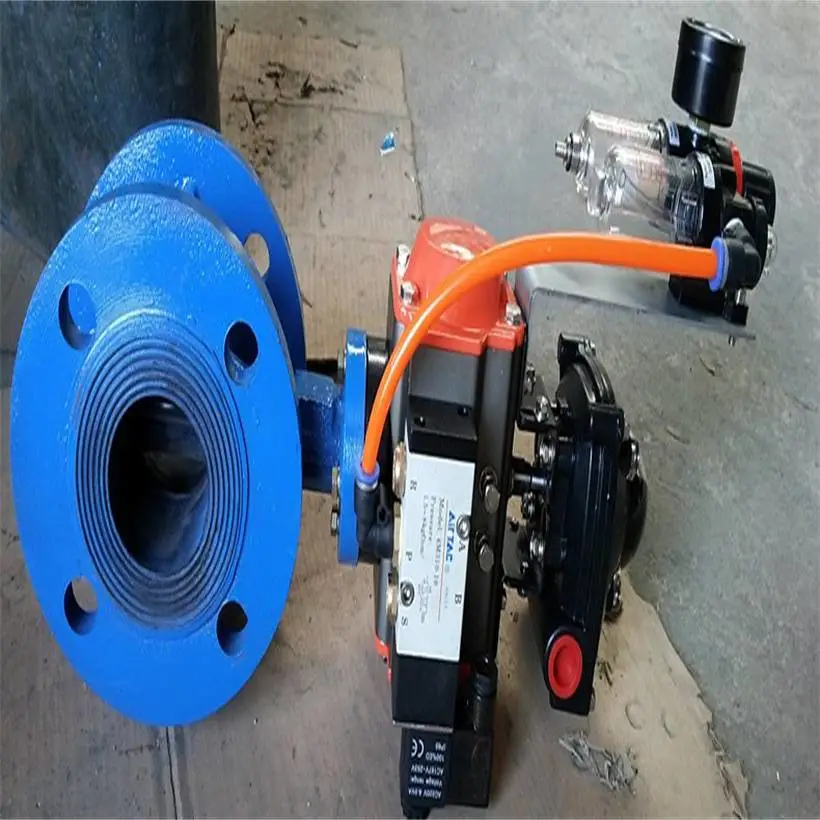

D641X气动脱硫脱硝石膏浆液法兰式蝶阀执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，***；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

D641X气动脱硫脱硝石膏浆液法兰式蝶阀一定量的氯离子和氟离子。在某些脱硫工艺中还需要加入硫酸，而酸性环境中的氯离子更容易引起点蚀和缝隙腐蚀。这种局部腐蚀比起预期的均匀腐蚀对整个FGD系统的稳定性影响更为严重。针对这种恶劣的环境，阀门除了耐各种腐蚀外，还要耐石灰石——石膏浆液的冲刷，因此在非金属及一般金属都不能满足工艺要求的情况下，就要选用不锈钢或镍基耐蚀合金作为阀板的材料。下面我们针对，FGD装置中几种常见的金属材料做一下简单介绍：

D641X气动脱硫脱硝石膏浆液法兰式蝶阀安装须知组装技巧

脱硫蝶阀是在普通蝶阀的基础上进一步改良和创新。现在的蝶阀都采用金属阀座，不仅提高了蝶阀在高温领域的应用，而且促进了阀门行业的进一步发展，其产品的目的性就是减轻开启阻距、降低了磨损、提高阀座寿命。在使用时必然会遇到安装与组装，那我们要怎样的安装与组装呢，需要注意哪些事项还有哪些安装技巧呢，脱硫蝶阀上有着上海申弘阀门有限公司。  目前市场上的脱硫发么生成厂家各异，脱硫蝶阀正走向智能化，在具体的调试上有所不同，安装的质量决定了阀门使用的好坏，具体如下：

 1，安装前，仔细的检查各个部件的完整完好，对管道的两端要清楚焊屑，与灰尘，安装前保持阀门的清洁，在焊接蝶阀的法兰端安装阀盖，防止污浊的灰尘进入。

 2，脱硫蝶阀在与管道焊接时必须特别小心。若阀门与管道焊接时注意不够，未能消除应力，则会产生变形。焊接时，必须严格避免焊渣飞溅入阀门内，焊渣的存在有损阀门的性能。

3.脱硫阀门是精密构件，如果它们受到管道变形的应力，将破坏正常的工作。因此，法兰与管道安装应垂直并且位置准确以避免管道的变形。

 4.阀门安装时，阀体上的箭头应与介质流向*，一般采用水平安装，***阀门不受到外界挤压，***阀门的平衡，如果安装在地下不能超过10米离地面。
