应用范围：

适用于干燥或潮湿的室内，无强应力缓释或强制引导的自由连续往复运动正

反安装，特别是工业使用环境下的频繁弯曲场合，如木工机械、机床加工设

备、物流传送系统、起重机场合等，用于大行程场合。

对绞节距短，抗串音特性***，适合用于高速信号回线的配置。

产品特性:

防水、防油、耐寒、抗紫外线、耐磨、阻燃，弯曲寿命500万次以上，适用于快速移动场合。

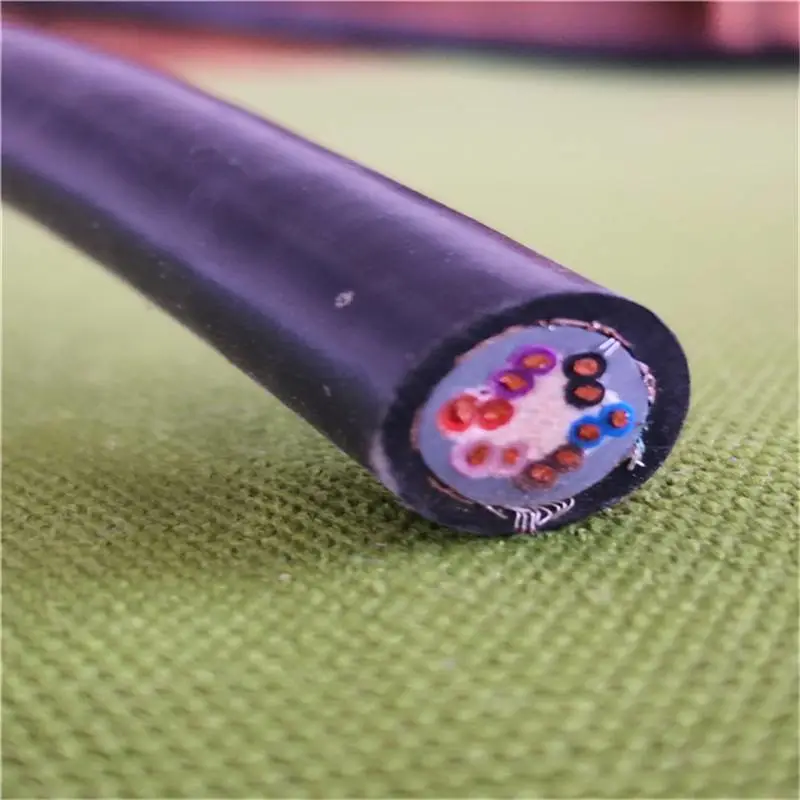

电缆结构：

导体：多股超细精绞无氧铜丝，符合VDE0295CLASS 6标准

绝缘：特殊TPE绝缘

内护套：TPEE

颜色：0.5mm黑色数字白色号码编号，3芯以上带有黄绿接地线

    （黄绿可选）

屏蔽：镀锡铜网编织屏蔽，密度80%以上

护套：特殊改性PUR护套

      橙色（RAL2003)

      黑色（RAL9005)

      灰色（RAL7001)

额定电压：≥0.5mm:300/500V ≤0.5mm:300/300V

测试电压：2000V

使用温度范围：固定安装：-30℃ 至 +90℃

              移动安装：-5℃  至 +90℃

最小弯曲半径：固定安装：5x电缆外径

              移动安装：当行程《10米时，弯曲半径为8xd

当行程大于等于10米时，弯曲半径为10XD

ECHU SPECIAL WIRE ＆ CABLE(KUNSHAN) CO.,LTD

Technical Specification For Cable

Cable Type

电缆类型

EKM73983 4×1.0mm?

General Description

应用范围

拖链系统及移动场合

Tow chain systems and mobile applications

Relevant Standards

标准

Q/320583BZYC004-2018

Cable Construction

电缆结构

Conductor

导体

Conductor Material

导体材质

镀锡铜丝tinned copper

Constitute Structure

导体结构

126/0.1±0.008mm

Strand OD.

绞合外径

1.3

Insulation Material

绝缘材质

TPEE

Insulation mean Thickness

绝缘平均厚度

0.30

Insulation the thinnest point

绝缘最薄点

0.17

Insulation OD.

绝缘外径

1.9±0.1mm

Insulation Colour

绝缘颜色

供需双方协商

Negotiation between supply and demand

Inner Jacket

内护套

成缆后挤包黑色TPE内护套，外径6.0±0.3mm

Extruded black TPE inner sheath, outer diameter 6.0±0.3mm

Shield(Braiding lay)

编织屏蔽

镀锡铜丝编织屏蔽，编织密度≥80%，编织后绕包无纺布

Tinned copper wire braid shield, braid density ≥80%, braid wrapped non-woven fabric

Jacket

护套

Jacket Material

护套材质

聚醚型PUR

Polyether PUR

Jacket Colour

护套颜色

黑色black

Jacket mean Thickness

护套平均厚度

0.9

Jacket the thinnest point

护套最薄点

0.75

Finished approximate diameter

成品近似外径

8.4±0.4mm

mark

印字

ECHU?CABLE FLEX-EKM73983 FLEXIBLE CONNECTION OIL RESISTANT ABRASION

RESISTANT

年/月/日

Electrical Characteristics 电气性能

Properties产品特性

Max.Conductor DC Resistance at 20℃(Ω

/KM)20℃时导体直流电阻 （Ω/KM）

20

弯曲半径:

Min Bending radius:

Fixed installation 6*D

Mobile installation:当行程＜10M,为

10*D,当行程≥10M,为12*D

Mobile installation: 10*D when the

stroke is less than 10M, 12*D when

the stroke is more than 10M

Rated Voltage (V)

额定电压

300/500V

使用寿命：

Bending cycles：

弯曲寿命大于1200万，弯曲半径更大

的场景，寿命***

The bending life is greater than 12

million, and the bending radius is

larger, and the life is longer

Rated Temperature

额定温度(℃)

固定安装:-40℃~+90℃

移动安装:-20℃~+90℃

Fixed installation :-40℃~+90℃

Mobile installation :-20℃~+90℃
