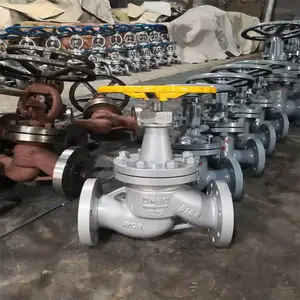

AJ941F电动暗杆液氨用截止阀 产品说明

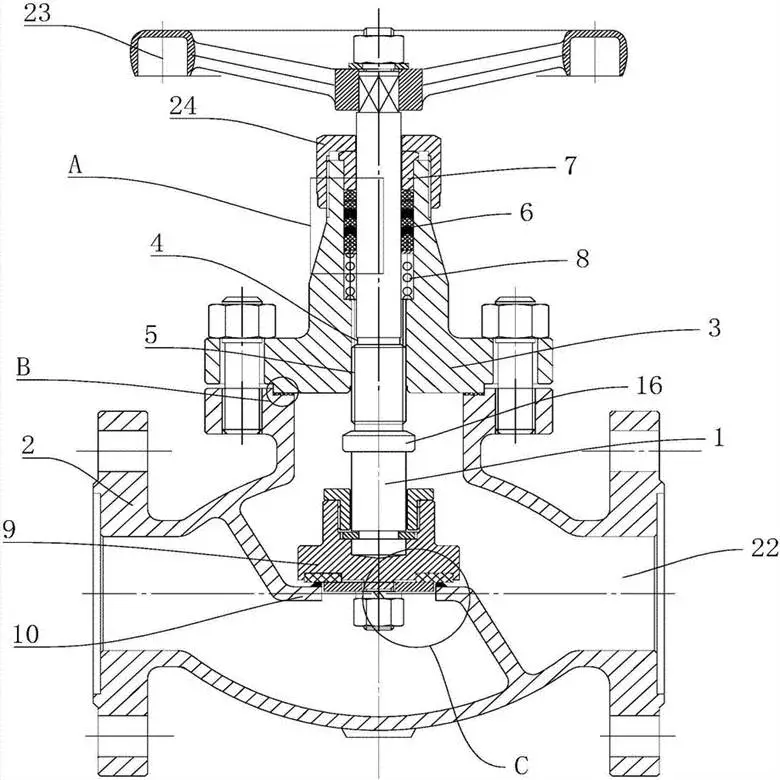

氨用截止阀是一种有保障可靠, 性能优良的多密封涉氨用截止阀, 它采用暗杆结构设计, 具备倒密封功能 , 填料采用V型4组合和双0型密封圈设计,四道密封保护,特殊的阀杆、阀芯联结结构,使阀芯同心度自动调节, 多密封***技术,密封性能稳定,有保障无泄漏, 可完全应用于涉氨系统、 制冷系统作为管路控制的开启和关闭。电动波纹管截止阀WJ941H/W配有DZW系列多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。电动波纹管阀门广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中，性能***。

电动截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。

电动截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

电动截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

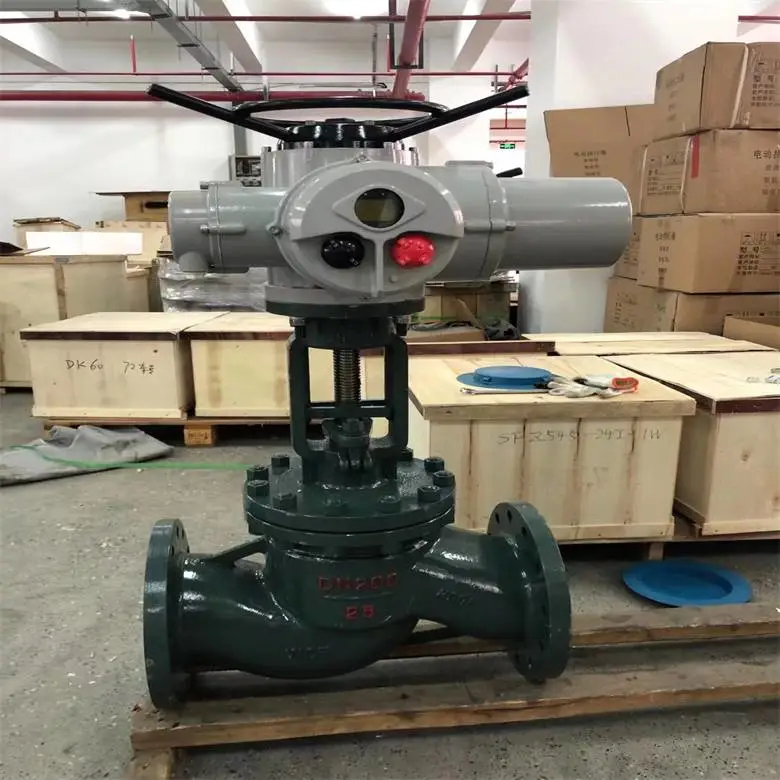

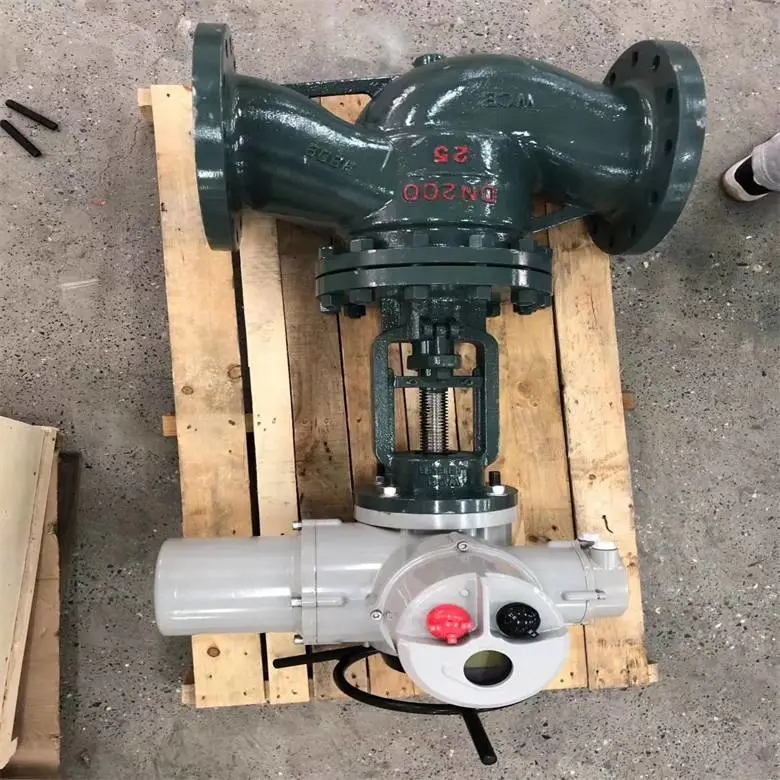

电动装置：输出转矩：300NM-1200NM，电站型接口，推力型接口，转矩型接口，输出转速18-24r/min，大转圈数60-240圈，分为常规户外型，隔爆型，整体调节型。

电源：常规：三相380V（50Hz）

      特殊：三相660V，415V(50Hz,60Hz）

            单相220V,110V(50Hz,60Hz）

工作环境温度：-20-60℃（特殊订货-40-80℃）

相对湿度:≤95％（25℃时）

防护类型：户外型用于无易燃，易爆和无腐蚀介质的场所。隔爆型产品也有适用于煤矿，适用于工厂灯不同类型

电动截止阀具有以下优点：

1.结构简单，制造和维修比较方便。

2.工作行程小，启闭时间短。

3.密封性好，密封面间磨擦力小，寿命较长。

电动截止阀的缺点如下：

1.流体阻力大，开启和关闭时所需力较大。

2.不适用于带颗粒、粘度较大、易结焦的介质。

3.调节性能较差。

电动截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。

电动截止阀的安装与维护应注意以下事项：

1.手轮、手柄操作的截止阀可安装在管道的任何位置上。

2.手轮、手柄及伟动机构，不允许作起吊用。

3.介质的流向应与阀体所示箭头方向一致。

氨用截止阀操作方便、灵活,工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。截止阀阀体的结构形式有直通式、直流式和直角式。直通式是*常见的结构，但其流体的阻力*大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀

 分类：户外型、隔爆型、整体型、整体调节型、隔爆整体调节型等。

电源：常规三相380V（50Hz），特殊660V、415（50Hz、60Hz），单相220V、110V（50Hz、60Hz）

环境温度：-20?+60℃(特殊订货-40?+80℃ 〕

防护等级：IP55（特殊订货IP65、IP67）

工作制：短时10分钟（特殊订货30分钟）

AJ941F电动暗杆液氨用截止阀的主要优点：

1：与闸阀相比，截止阀的结构较简单，制造与维修都较方便。

2：密封面不易磨损、擦伤，密封性较好，寿命较长。

3：启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。

AJ941F电动暗杆液氨用截止阀氨用截止阀的优点

1.针对普通阀门耐腐蚀性能差、壳体易穿孔的缺点，根据介质具体特性，氨气专用阀在阀体材料上选用耐腐蚀钢(碳素钢添加耐蚀合金元素)，可耐氨气、液氨腐蚀，低温可至－40℃,*大限度***工况条件使用要求。

2.氨用截止阀密封副配对结构型式采用球、平面型，密封自动补偿，达到双重保险的效果，密封性能稳定，无粘着磨损，有效地解决了化工管道用普通阀门密封性能差、易泄露的难题。

3.产品中法兰采用榫槽密封结构，即使在管道压力波动的情况下，***中法兰密封可靠。

4.上密封装置中采用多级聚四氟乙烯密封材料，形成组合密封，确保阀门在使用期限内填料函无介质泄露，消除了普通阀门填料函密封薄弱、介质易外漏，甚至造成事故的可能。

AJ941F电动暗杆液氨用截止阀主要零件材料

AJ941F电动暗杆液氨用截止阀性能规范

AJ941F电动暗杆液氨用截止阀氨用截止阀的用途

氨用截止阀结构紧凑，设计合理,通道流畅耐性好,流阻系数小,密封面采用巴氏合金或四氟,使用寿命长,在使用过程中遇到温差幅度变动环境下能自然达到化学处理性能,适用于食品、啤酒、制药、化工、水利等行业冷冻、冷藏系统的氨气、氨液介质的管路中。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
