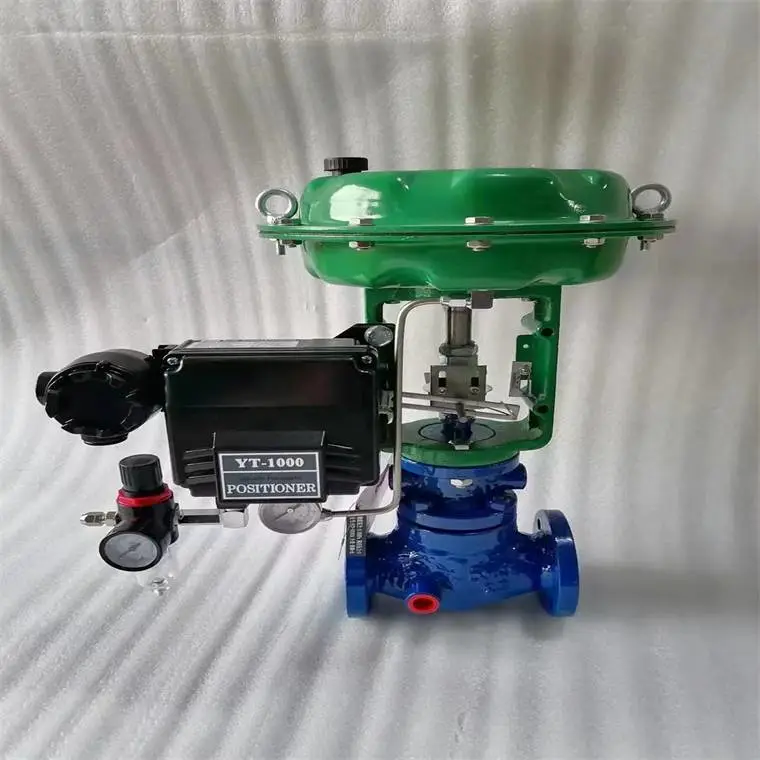

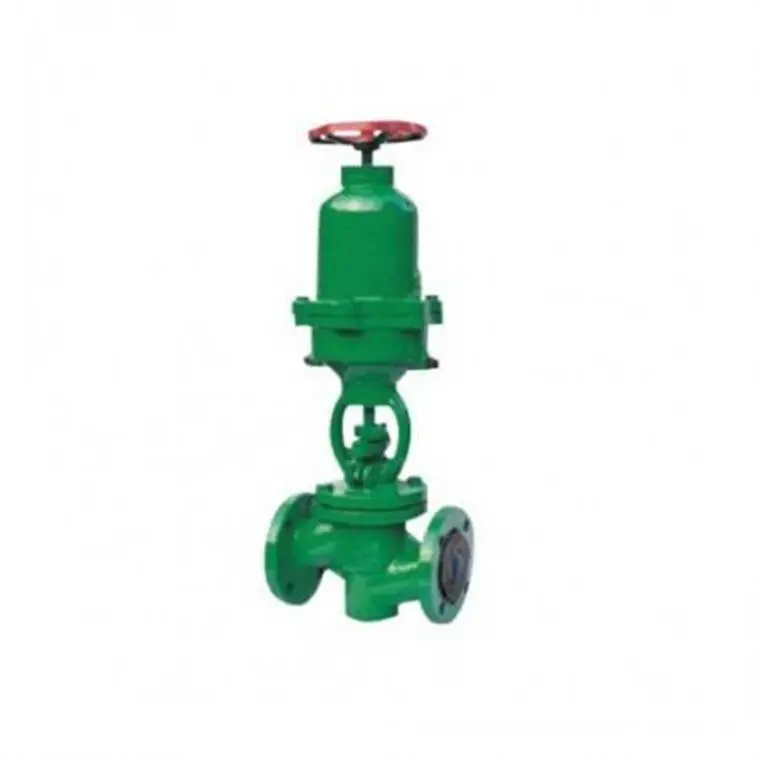

J641J-16C直行程气动薄膜式钢制全衬胶直通截止阀 J641J气动薄膜式全衬胶截止阀 产品说明

薄膜式执行机构常用，它可以用作一般控制阀的推动装置，组成气动薄膜式执行器。气动薄膜式执行机构的信号压力p作用于膜片，使其变形，带动膜片上的推杆移动，使阀芯产生位移，从而改变阀的开度。它结构简单，价格便宜，维修方便，广泛应用。气动薄膜执行机构有正作用和反作用两种形式。

当来自控制器或阀门定位器的信号压力增大时，阀杆向下的动作的叫正作用执行机构；当信号压力增大时，阀杆向上动作的叫反作用执行机构。正作用执行机构的信号压力是通入波纹膜片上方的薄膜气室；反作用执行机构的信号压力是通入波纹膜片下方的薄膜气室。通过更换个别零件，两者就能互相改装。采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气缸使用介质：压缩空气，氮气。结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。 截止阀是指关闭件（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截止断管路中的介质，但不能做节流用。

气动控制截止阀一般为全开全闭式。从流量特性考虑,截止阀和球阀具有启闭行程短,速度快,密封可*,启闭静态力矩小等特点,因而两类产品都得到应用。但从可*性考虑,主流产品仍然是气动截止阀。气动截止阀的性能特点还是更适合在火电厂及其类似的场合使用。

使用压缩空气作为动力源的阀门大部分采用远程控制，由主控室手动或自动触发动作指令，使进、排气电磁阀动作，向执行机构供、排压缩空气。压缩空气作用在活塞或隔膜上，克服阀门动作的摩擦力和阀杆上的弹簧弹力，从而压下（对于失气开阀门）或提起（对于失气关阀门）阀杆，带动阀芯上下动作，使阀门打开或关闭。

J641J-16C直行程气动薄膜式钢制全衬胶直通截止阀

术语和定义

下列定义和术语适用于本标准。

3.1.控制压力:控制驱动机构的外界气源压力(通常为压缩空气)。

3.2. 管道压力:管道内部的承受流体压力。

3.3.阀座上流:管道内部流体的方向从阀座之上到阀座之下。

3.4.阀座下流: 管道内部流体的方向从阀座之下到阀座之上。.

3.5.防水锤:在封闭的管道内，防止出现当水流在极短的时间内流速突然提高或降低，发生的水锤现象(即管道震动)。

3.6.单作用常闭:在单控制气源压力情况下，气缸打开;在无气源控制压力情况下，弹簧自动复位保持常闭。

3.7.单作用常开: 在单控制气源压力情况下，气缸关闭;在无气源控制压力情况下，弹簧自动复位保持常开。

3.8.双作用常闭:在双控制气源压力情况下，气缸打开或关闭;在无气源压力情况下，弹簧自动复位保持常闭。

3.9.双作用常开:在双控制气源压力情况下，气缸打开或关闭;在无气源压力情况下，弹簧自动复位保持常开。

3.10.双作用自由态:在双控制气源压力情况下，气缸打开或关闭;在无气源压力情况下，无弹簧复位，活塞最后停止位置不确定，从而无法确定阀门打开或者关闭。

J641J-16C直行程气动薄膜式钢制全衬胶直通截止阀

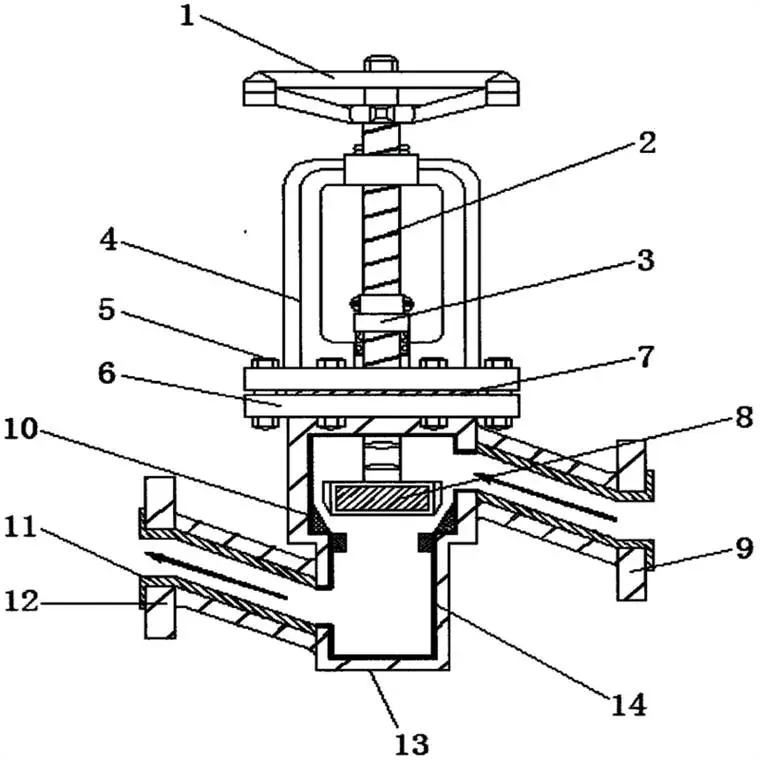

J641J气动薄膜式全衬胶截止阀基本结构：

1.J641J衬胶气动截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等项优点，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀 破坏密封面。

2.阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

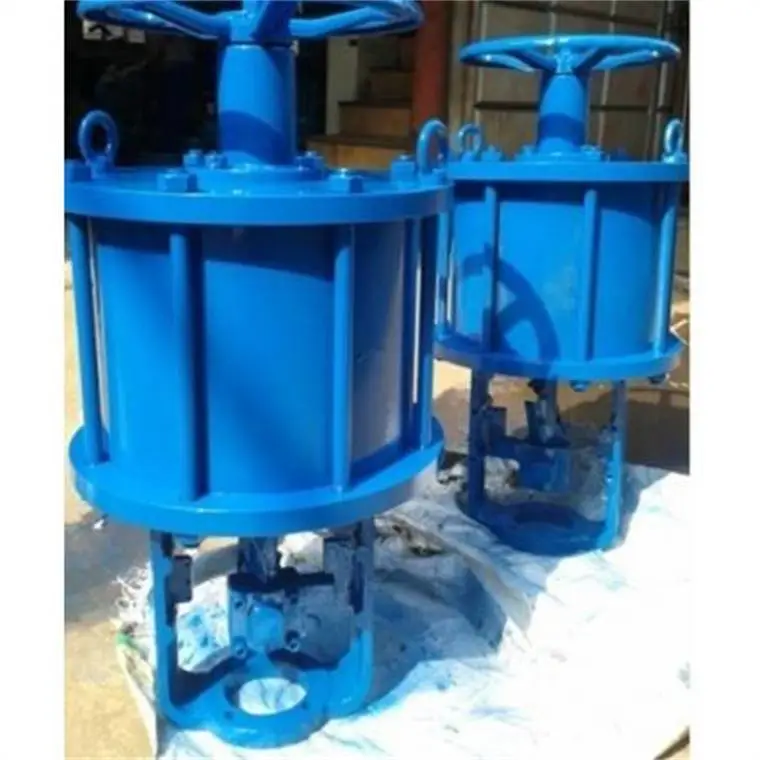

2.J641J气动薄膜式全衬胶截止阀活塞式执行机构

J641J-16C直行程气动薄膜式钢制全衬胶直通截止阀

J641J气动薄膜式全衬胶截止阀技术规范：J641J-16C直行程气动薄膜式钢制全衬胶直通截止阀

四、J641J气动薄膜式全衬胶截止阀零件：

气动截止阀工作原理是由气动活塞式执行器和截止阀阀体组成的一体化气动控制产品，气动执行器一般为气动弹簧活塞式和气动气缸活塞式两种，前者为单作用弹簧复位式，后者为双作用气关气开式。气动截止阀采用自密封工作原理，介质由阀瓣上方进入阀腔，在介质压力作用下，截止阀关闭力小，而开启力大，阀杆的直径可以相应地减少流体的冲击力。同时在介质压力作用下，这种形式的阀门也较严密。是常见的通用阀门产品，但是气动截止阀不合适做节流和调节工况使用。

J641J气动薄膜式全衬胶截止阀注意事项

J641J-16C直行程气动薄膜式钢制全衬胶直通截止阀

 J641J气动薄膜式全衬胶截止阀使用中必须注意下列各点：

1、使用前，仔细阅读产品使用说明书。

2、按铭牌上或说明书上规定的压力、温度、使用介质范围内使用。

3、使用时防止衬胶阀门因温度变化产生过大的管道应力，尽量减小温度变化，并在阀门前后增加U形膨胀节。

4、禁止使用杠杆开启和关闭衬胶阀门，注意观察衬胶阀门启闭指示位置和限位装置，开启和关闭到位后，不要再强行加力关闭，避免橡胶密封面过早损坏。

5、对于有些介质不稳定且易分解（如某些介质的分解会引起体积膨胀造成工况压力不正常升高）会引起阀门破坏或泄漏，应采取措施消除或限制引起不稳定介质分解的因素。在阀门选型时，应考虑介质不稳定易分解可能造成的工况变化而选择有能自动泄压装置的衬胶阀门。

6、对于有毒、易燃、易爆、强腐蚀性介质管道上的衬胶阀门，严禁在带压状态下更换填料。尽管衬胶阀门在设计上有上密封功能，但也不推荐在带压状态下更换填料。

7、对于具有自燃性介质的管道，要采取措施确保环境温度及工况温度不得超过介质的自燃点，防止因阳光照射或外部火灾发生时带来的危险。

8、对于管道剧烈而长期的振动，要采取措施消除，避免因此而导致橡胶衬里阀门损坏。

9、衬胶阀门在使用过程中，橡胶密封面因质地较软，经常会因介质结晶、固体颗粒将密封面损伤，导致密封泄漏，发现后及时整修或更换密封件。

10、有些衬胶阀门在使用中部份开启作为调节流量用，高速介质导致密封面过早损坏，遇到这种情况，要及时更换密封件。

11、衬胶阀门中法兰处一般不加垫片。如遇到中法兰处渗漏，可均匀地拧紧中法兰螺母来消除渗漏。如果是中法兰密封面损坏，则要采取修复密封面和加中法兰垫片来解决。

12、如果遇到手柄或手轮转动不灵活或不能开启和关闭衬胶阀门，可适当旋松压盖螺母。转动仍不灵活。可能是压盖歪斜，要调正压盖。经过调正和旋松压盖还不能灵活开启和关闭和衬氟阀门，应该拆开检查，清除污物，排除故障。拆卸这类衬胶阀门时，应注意衬胶阀门管道中是何介质，是使用过的，还是新安装的。如使用介质是有毒、易燃、易爆物质，工作人员应戴防护面罩和胶手套，穿防护服按照操作规程作业。避免在拆卸时发生意外，***事故发生。

J641J-16C直行程气动薄膜式钢制全衬胶直通截止阀 订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
