气动内螺纹氨用截止阀J611B工作原理    气动内螺纹氨用截止阀J611B   气动内螺纹氨用截止阀

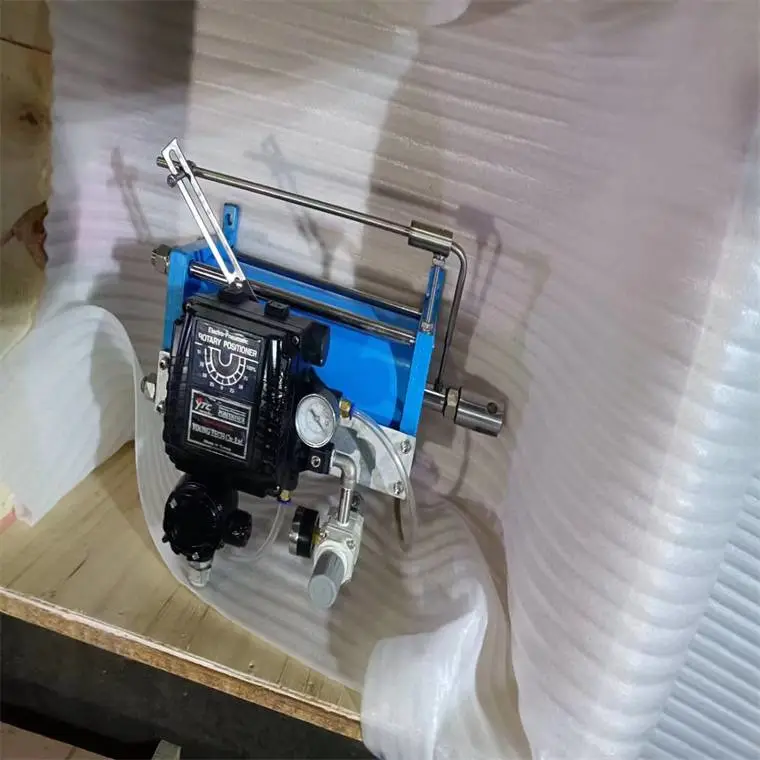

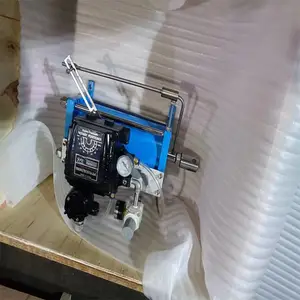

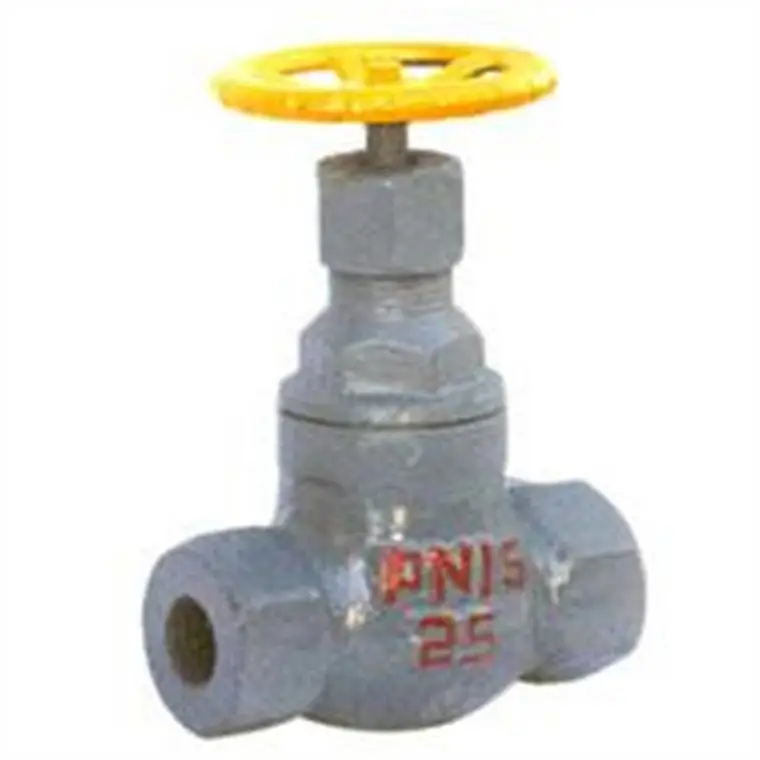

J611B气动内螺纹氨用截止阀产品简介：

J11B内螺纹氨用截止阀阀体、阀盖材质采用灰铸铁，密封面巴氏合金-40℃+150℃或聚四氟乙烯-40℃+200℃，体积轻，阻力小，安装方便，可广泛应用于水电站、食品、化工、水产等冷冻冷藏系统。

气动控制截止阀一般为全开全闭式。从流量特性考虑,截止阀和球阀具有启闭行程短,速度快,密封可*,启闭静态力矩小等特点,因而两类产品都得到应用。但从可*性考虑,主流产品仍然是气动截止阀。气动截止阀的性能特点还是更适合在火电厂及其类似的场合使用。

使用压缩空气作为动力源的阀门大部分采用远程控制，由主控室手动或自动触发动作指令，使进、排气电磁阀动作，向执行机构供、排压缩空气。压缩空气作用在活塞或隔膜上，克服阀门动作的摩擦力和阀杆上的弹簧弹力，从而压下（对于失气开阀门）或提起（对于失气关阀门）阀杆，带动阀芯上下动作，使阀门打开或关闭。

在阀门失气，驱动头内无压缩空气时，阀门会按照系统的要求处于全开或全关的安全位置。电厂用仪用压缩空气，供气压力一般为4～9bar，在进入到阀门之前，首先通过过滤器将压缩空气过滤、净化，然后通过减压阀减压，入口压力表的读数不超过4bar。压力调整是能通过调节安装在减压阀顶部的调节螺钉来实现的，调节前要先拧松保护盖。

气动控制装置的气缸为定型产品,依作用方式可分单作用和双作用两种。单作用产品带复位圆柱弹簧,具有失气自动复位功能,即失气时气缸活塞(或膜片)在弹簧作用下,驱动气缸推杆回复到气缸初始位置(行程的原始位置)。双作用气缸无复位弹簧,推杆进退须依*变换气缸气源的进出口位置。气源从活塞上腔进时,推杆向下运动。气源从活塞下腔进时,推杆向上运动。由于不带复位弹簧,双作用气缸对比同径单作用气缸具有更大的推力,但不具备自动复位功能。显然不同的进气位置使推杆有不同的方向运动。当进气位置在推杆的背腔时,进气使推杆前进,这种方式称为正作用气缸。反之进气位置在推杆同侧时,进气使推杆后退,这种方式称反作用气缸。气动截止阀因为一般需要失气保护功能,通常选用单作用气缸。

术语和定义

下列定义和术语适用于本标准。

3.1.控制压力:控制驱动机构的外界气源压力(通常为压缩空气)。

3.2. 管道压力:管道内部的承受流体压力。

3.3.阀座上流:管道内部流体的方向从阀座之上到阀座之下。

3.4.阀座下流: 管道内部流体的方向从阀座之下到阀座之上。.

3.5.防水锤:在封闭的管道内，防止出现当水流在极短的时间内流速突然提高或降低，发生的水锤现象(即管道震动)。

3.6.单作用常闭:在单控制气源压力情况下，气缸打开;在无气源控制压力情况下，弹簧自动复位保持常闭。

3.7.单作用常开: 在单控制气源压力情况下，气缸关闭;在无气源控制压力情况下，弹簧自动复位保持常开。

3.8.双作用常闭:在双控制气源压力情况下，气缸打开或关闭;在无气源压力情况下，弹簧自动复位保持常闭。

3.9.双作用常开:在双控制气源压力情况下，气缸打开或关闭;在无气源压力情况下，弹簧自动复位保持常开。

3.10.双作用自由态:在双控制气源压力情况下，气缸打开或关闭;在无气源压力情况下，无弹簧复位，活塞最后停止位置不确定，从而无法确定阀门打开或者关闭。

气动截止阀型号编制说明由截止阀类型，驱动方式，连接方式，结构形式，密封材料，公称压力，阀体材料等代号来表示，主要是针对现有的气动截止阀产品做型号说明，如定做的截止阀产品在材质、结构发生变化时，请根据阀门编制方法中进行选型。

气动截止阀型号编制表示方法：

截止阀附加代号：W表示波纹管、D表示低温、B表示保温；

1）截止阀类别代号：J表示截止阀；

2）截止阀传动方式：手动无代号、5伞齿轮、6气动、9电动；

3）截止阀连接方式：4法兰连接、6焊接；

4）截止阀结构形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8针型；

5）截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工；

6）截止阀公称压力：16表示压力1.6mpa就是十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K；

7）截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316；

气动截止阀型号编制举例说明： WJ641H - 16C  气动波纹管截止阀 1、W：表示波纹管

2、J：表示截止阀； 3、6：表示传动方式为气动； 4、4：连接方式为法兰连接； 5、1：结构形式为直通流道； 6、H：密封副材料不锈钢硬密封； 7、16：表示公称压力为1.6MPa； 8、C：表示阀体材料为碳钢。

从分析可知,当阀门保护方式为失气打开时,必须选择单作用的正作用气缸。当阀门的保护方式为失气关闭时,必须选择单作用的反作用气缸。单作用的正作用气缸在阀门关闭时必须维持持久的稳定气源压力,对气源的稳定性和持久性要求较高常闭阀尽可能地避免选择这种设计,此结构适用于常开阀。单作用的反作用气缸适用于常闭阀,但对于弹簧的要求较高,应具有稳定持久的弹力。

气动内螺纹氨用法兰截止阀J611B工作原理：

螺纹氨用截止阀的密封面采用巴氏合金、四氟、尼龙等。使用寿命长。是安装在制冷系统的设备或管路上，用以接通和切断制冷工质流动的通道，在使用过程中遇到温差幅度变动环境下能自然达到化学处理性能。适于温度-40~+150摄氏度的氨、氨液介质的管路及液化气管路上作启闭作用。主要适用于冷冻、制冷、化工、石油、食品、冶炼、液化气等单位使用。

截止阀密封面不易磨损及擦伤,阀门启闭过程中阀瓣与阀座密封面之间无相对滑动,因此对密封面的磨损与擦伤较小,所以提高了密封副的使用寿命截止阀在全闭过程中阀瓣行程小,其高度相对较小。截止阀的缺点是,启闭力矩较大且难以实现快速启闭,因阀体内流道比较曲折,流体流动阻力大,造成流体动力在管路中损失较大。

J611B气动内螺纹氨用截止阀的结构特点

　　1、启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。

　　2、上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。

　　3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。

　　4、低扭矩设计。特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。

　　5、楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠***。

　　6、密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。

　　7、阀门口径DN50以下的阀体、阀盖是模锻件、DN65以上的阀体、阀盖是铸钢件。

　　8、阀体与阀盖的连接形式各有不同、夹箍销轴式连接、法兰垫片连接和自密封螺纹连接。

　　9、阀座、阀瓣密封面均采用等离子喷焊或堆焊钴铬钨硬质合金，密封面硬度高、耐磨、抗擦伤、使用寿命长。

　　10、阀杆材料为渗氮钢、渗氮后的阀杆表面硬度高、耐磨、抗擦伤、同时防腐蚀、使用寿命长。

气动内螺纹氨用截止阀J611B产品特点：

★中通法兰为方形结构，阀杆采用间杆连接。

☆阀体密封面部位采用球凸状，与阀脚以线吻合密封。

◆密封面采用巴氏合金，密封性能好，使用寿命长。

J611B气动内螺纹氨用截止阀主要零件材料：

气动内螺纹氨用截止阀J611B主要性能规范：

J611B气动内螺纹氨用截止阀性能规范：

气动截止阀是由压缩空气作为动力源的阀门，采用远程控制，由主控室手动或自动触发动作指令，使进、排气电磁阀动作，向执行机构***、排压缩空气。压缩空气作用在活塞或隔膜上，克服阀门动作的摩擦力和阀杆上的弹簧弹力，从而压下(对于失气开阀门)或提起(对于失气关阀门)阀杆，带动阀芯上下动作，使阀门打开或关闭。

　　在阀门失气，驱动头内无压缩空气时，阀门会按照系统的要求处于全开或全关的安全位置。电厂用仪用压缩空气，供气压力一般为4～9bar，在进入到阀门之前，首先通过过滤器将压缩空气过滤、净化，然后通过减压阀减压，入口压力表的读数不超过4bar。压力调整是能通过调节安装在减压阀顶部的调节螺钉来实现的，调节前要先拧松保护盖。内螺纹截止阀的操作原理 截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

J611B气动内螺纹氨用截止阀操作原理
1、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将 内螺纹截止阀的操作原理

　　截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

　　操作原理

　　1、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到≤点上密封起作用。

　　2、本阀门增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用

　　3、本阀门采用尼龙制品作密封面,填料为软成形填料,上密封也为软材质,密封性能较好.

　　优点

　　1、结构简单，制造和维修比较方便。

　　2、工作行程小，启闭时间短。

　　3、密封性好，密封面间磨擦力小，寿命较长。

　　B,内螺纹截止阀的缺点如下：

　　1、流体阻力大，开启和关闭时所需力较大。

　　2、不适用于带颗粒、粘度较大、易结焦的介质。

　　3、调节性能较好。

　　截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。

　　气动截止阀安装说明：

　　气动截止阀通常是用在全关和全开的气体和液体单向流动的管路上，它结构比闸阀长，长度比较短。当介质为强腐蚀性时，应当选用低进高出截止阀，当介质压力高或经常启闭的场合应当将阀杆加粗，避免由介质推力造成阀杆的弯曲。气动截止阀相对其它阀门流阻力要大，使用过程中应当注意气源压力，以及耐压耐腐对阀杆照成的问题。气动截止阀不适合带颗粒、粘度较大、易结焦的介质。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
