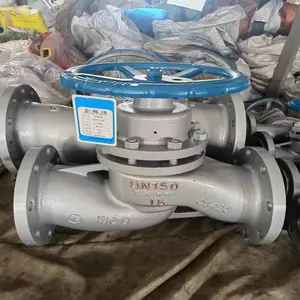

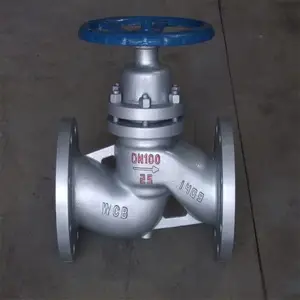

气动带定位器柱塞截止阀UJ641H   气动带定位器柱塞截止阀 带定位器柱塞截止阀

一、UJ641H气动柱塞截止阀结构及工作原理：

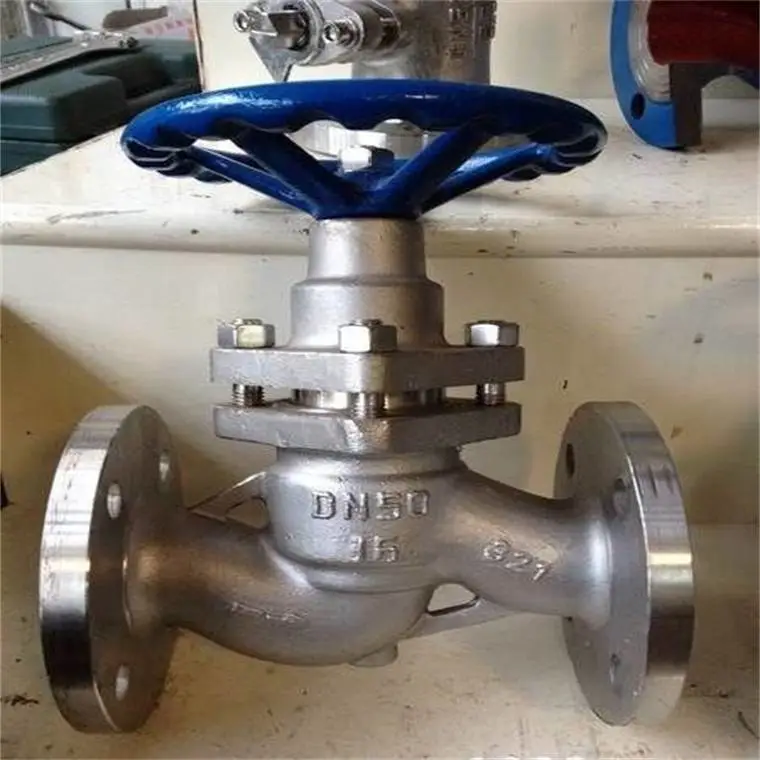

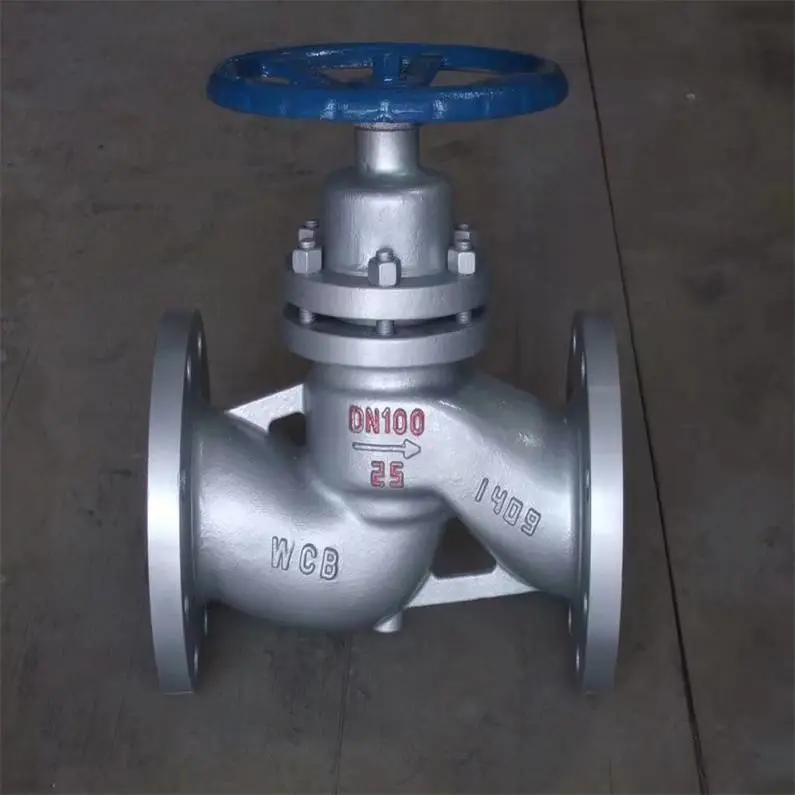

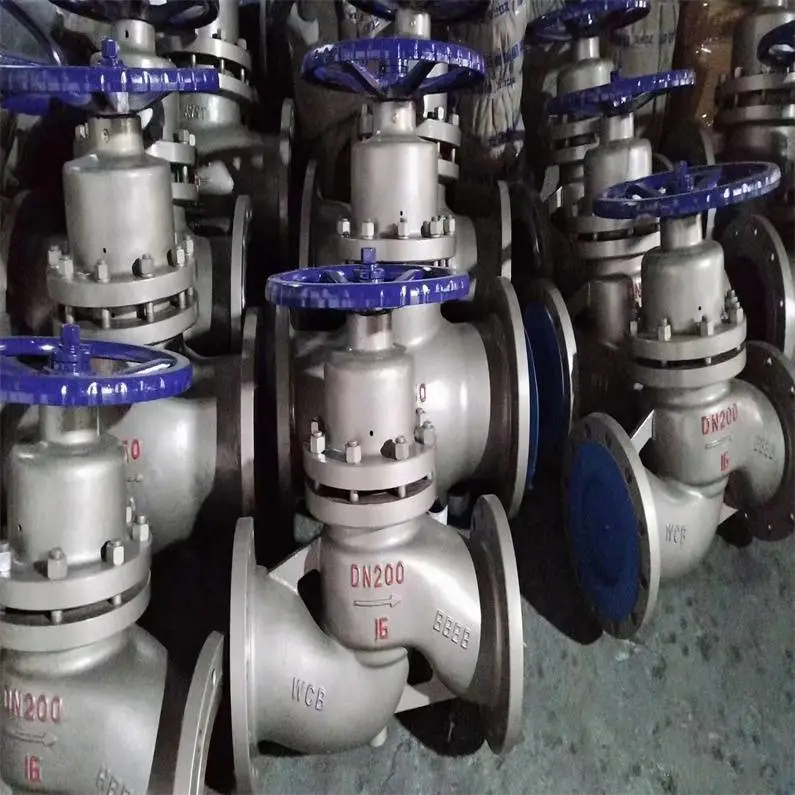

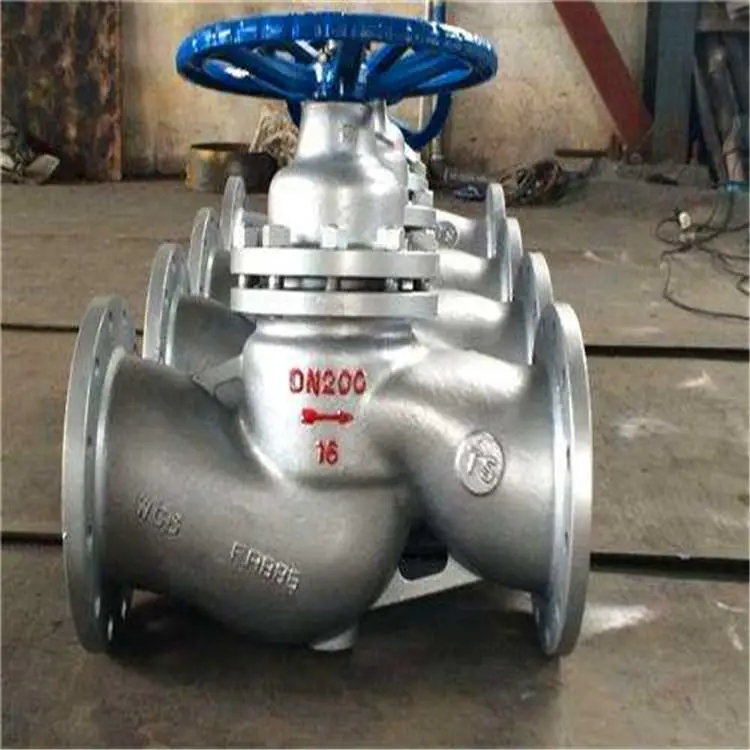

   柱塞式截止阀是由阀体、阀盖、阀杆、柱塞、密封圈、手轮等零七八碎件组成（如图）。当旋转手轮时，通过阀杆带动柱塞，使柱塞顶斜锥面与阀座锥面往复离合，完成阀门的开启和关闭。气动截止阀，包括阀体、阀座、阀芯和阀套，其中阀体上具有阀腔和相互垂直与阀腔连通的入口和出口，阀座设置于阀腔内与阀体密封连接，阀套具有轴向通孔和与轴向通孔相通的径向通孔，阀套的一端与阀座连接，径向通孔与阀腔相通，阀套与阀体螺纹密封连接，阀芯设于轴向通孔内且与阀套滑动密封连接，阀套的另一端与气动外壳连接，气动外壳由上壳体和下壳体扣接而成，气动外壳内设有皮碗，皮碗的边缘夹于上壳体和下壳体之间形成密封连接，气动阀门定位器功能：气动阀门定位器与气动执行机构共同构成自控单元和各种调节阀连接经过调试安装后，组合成气动调节阀。气动阀门定位器用于各种工业自动化过程控制领域当中。

气动带定位器柱塞截止阀UJ641H气动工作原理
气动控制阀出厂时，定位器与控制阀都做过标定，但是阀门装到管线上后往往需要再进行一次标定，常规的标定方法是：标定5点即4mA,8mA,12mA,16mA,20mA,在12mA时定位器反馈杆处于水平位置，其它几组信号时阀门位置应分别在0,25%,75%,***的行程处，且反馈杆的转动角度小于正负45度。对于零点和满度的偏差可单独调整相应螺钉进行修正，正常情况下如果阀门行程和给定信号一一对应则表示标定完成。
阀门关闭时产生的一个主要问题是如何达到使阀门严密关闭的阀座全负荷。通常的方法是对阀门进行标定，从而使闭合部件（如阀塞、隔膜、阀板等）恰好定位在阀座上，而不是确认闭合部件是否完全靠在阀座上。为了保持设计泄漏量，避免密封表面受到腐蚀，必须设计适当的密封负荷。
单作用气动执行器通常都采用薄膜式设计。采用这种设计方式，使用的弹簧可以减少阀座负荷，也可以承受全部闭合压力。典型的双作用气动执行器采用活塞设计。采用这种设计方式，与薄膜式设计型不同，供应压力不需要进行限制，为了达到较高的闭合压力，可以应用全负荷供应压力。对于活塞设计型，压力越高，阀门的稳定性与控制灵敏度就越好。

气动带定位器柱塞截止阀UJ641H的工作原理
  打个比方,假设一个带盖的水缸,水从缸底进入,从缸口流出,缸盖就相当于阀的关闭件.要是用手向上提起缸盖,就相当于截止阀的工作原理.要是用手向旁边移开缸盖,相当于闸阀的工作原理. 主要标准：
  1、 设计标准：GB/T 12235
  2、 连接标准：
  1)对焊端BW：按GB/T 12224
  2)法兰端RF：按JB79；GB/T 9113；HG20592
  3、 阀门检验与试验:
  GB/T 13927;JB/T 9092 采用以下结构:
  明杆支架式
  螺栓连接阀盖；内压自紧式阀盖
  整体式上密封座

动作原理

  气动截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，定做时允许作调节和节流。
  气动截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到*大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
  在阀门中，柱塞与密封圈间采用过盈配合。通过调节阀盖固定螺栓的压紧，使密封圈被压缩，内圈紧包柱塞外圈紧贴阀腔内壁，这样在密封圈上所产生的径向分力将在于流体的压力，从而***了密封性，***了外泄漏。
 由于密封圈采用回弹性强，而靡性高的***新型密封材料，所以密封可靠、经久耐用。阀座与柱塞的锥面密封部位，采用优质耐靡材料，能***阀门的使用寿命。 本阀门结合柱塞阀的无泄漏优点和截止阀的启闭快特点，成为一个结构新颖、用途广泛的新品种。

气动带定位器柱塞截止阀UJ641H 的安装及维修：

    1、柱塞式截止阀出厂前每只均经过调试，按标准试压，持续三分钟无渗漏使用时只需外表及孔腔清洗干净，不必拆洗和调整更动，基本上可***在一年内无须检修。
    2、柱塞式截止阀阀门可在管疲乏上任意位置安装。介质流动方向见阀体上箭头所示。
    3、经过一段时间的使用如有渗漏必须先交无效分蘖门开启后，再将阀盖上的压紧螺栓均匀地略加旋紧压至不漏即可，不宜盲目将螺栓拧得太紧，造成密封圈压坏，失去密封作用。
    4、当密封圈损坏需要更换时应注意防止柱塞和新密封圈表面划痕和碰伤。

气动带定位器柱塞截止阀UJ641H应用规范：

气动带定位器柱塞截止阀UJ641H性能规范：

气动柱塞截止阀UJ641H外形尺寸

气动柱塞截止阀UJ641H气动柱塞截止阀UJ641H的性能规范:

法兰截止阀的安装与维护
1、手轮、手柄操作的法兰截止阀可安装在管道的任何位置上。
2、手轮、手柄及伟动机构，不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。
4、法兰截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，法兰截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，法兰截止阀的流向，一律采用自上而下。
5、法兰截止阀结构简单,可通过阀杆既旋转又升降的原理,达到阀门的开启或截断,并确保阀门的密封和上密封功能。由于该结构特殊的运动原理,也造成对阀门上密封副间受力极为不利的后果(形成既有密封副间必须的垂直压力,又有密封副间相对滑移的摩擦)。实践证明,阀门的上密封往往只启闭几次,就因为密封副间的擦伤而引起泄漏。擦伤轻微的需拆开修复,擦伤严重的均因损坏而报废,这样的后果不但增加了企业的制造成本,而且影响阀门的性能。为解决此类问题对阀门上密封的结构和材料做了试验和改进。

气动控制截止阀一般为全开全闭式。从流量特性考虑,截止阀和球阀具有启闭行程短,速度快,密封可*,启闭静态力矩小等特点,因而两类产品都得到应用。但从可*性考虑,主流产品仍然是气动截止阀。气动截止阀的性能特点还是更适合在火电厂及其类似的场合使用。

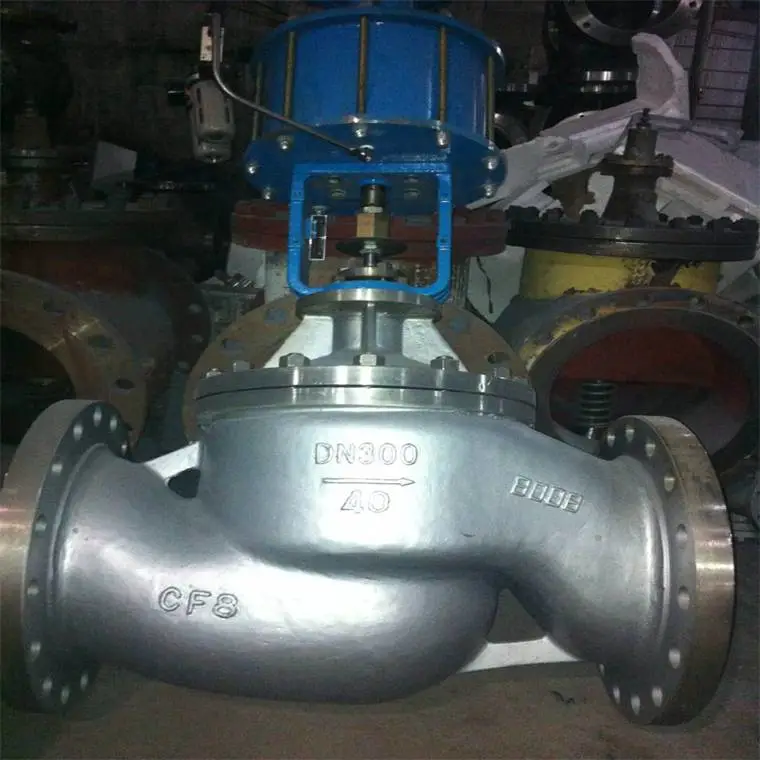

使用压缩空气作为动力源的阀门大部分采用远程控制，由主控室手动或自动触发动作指令，使进、排气电磁阀动作，向执行机构供、排压缩空气。压缩空气作用在活塞或隔膜上，克服阀门动作的摩擦力和阀杆上的弹簧弹力，从而压下（对于失气开阀门）或提起（对于失气关阀门）阀杆，带动阀芯上下动作，使阀门打开或关闭。

在阀门失气，驱动头内无压缩空气时，阀门会按照系统的要求处于全开或全关的安全位置。电厂用仪用压缩空气，供气压力一般为4～9bar，在进入到阀门之前，首先通过过滤器将压缩空气过滤、净化，然后通过减压阀减压，入口压力表的读数不超过4bar。压力调整是能通过调节安装在减压阀顶部的调节螺钉来实现的，调节前要先拧松保护盖。

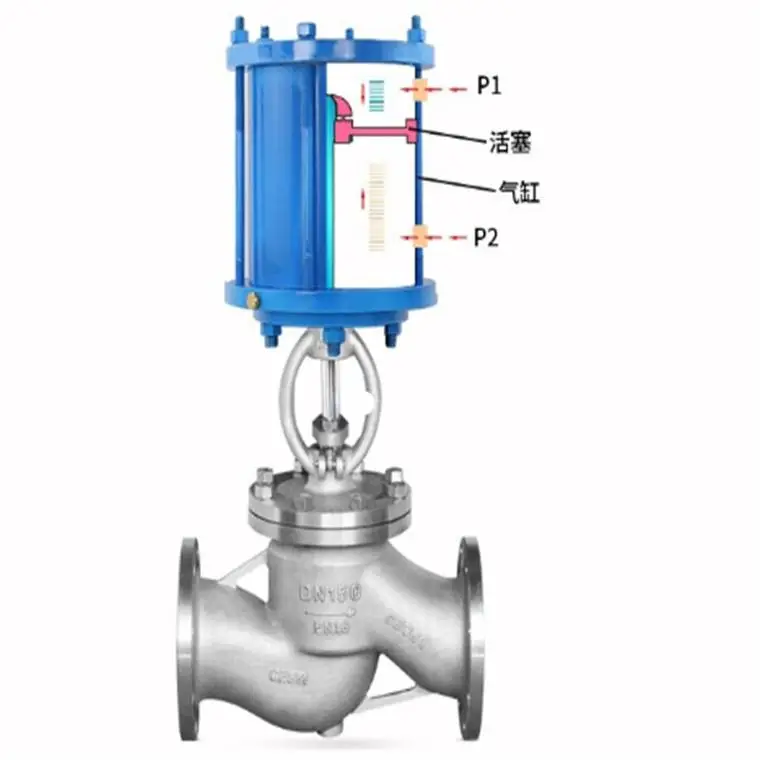

气动控制装置的气缸为定型产品,依作用方式可分单作用和双作用两种。单作用产品带复位圆柱弹簧,具有失气自动复位功能,即失气时气缸活塞(或膜片)在弹簧作用下,驱动气缸推杆回复到气缸初始位置(行程的原始位置)。双作用气缸无复位弹簧,推杆进退须依*变换气缸气源的进出口位置。气源从活塞上腔进时,推杆向下运动。气源从活塞下腔进时,推杆向上运动。由于不带复位弹簧,双作用气缸对比同径单作用气缸具有更大的推力,但不具备自动复位功能。显然不同的进气位置使推杆有不同的方向运动。当进气位置在推杆的背腔时,进气使推杆前进,这种方式称为正作用气缸。反之进气位置在推杆同侧时,进气使推杆后退,这种方式称反作用气缸。气动截止阀因为一般需要失气保护功能,通常选用单作用气缸。

术语和定义

下列定义和术语适用于本标准。

3.1.控制压力:控制驱动机构的外界气源压力(通常为压缩空气)。

3.2. 管道压力:管道内部的承受流体压力。

3.3.阀座上流:管道内部流体的方向从阀座之上到阀座之下。

3.4.阀座下流: 管道内部流体的方向从阀座之下到阀座之上。.

3.5.防水锤:在封闭的管道内，防止出现当水流在极短的时间内流速突然提高或降低，发生的水锤现象(即管道震动)。

3.6.单作用常闭:在单控制气源压力情况下，气缸打开;在无气源控制压力情况下，弹簧自动复位保持常闭。

3.7.单作用常开: 在单控制气源压力情况下，气缸关闭;在无气源控制压力情况下，弹簧自动复位保持常开。

3.8.双作用常闭:在双控制气源压力情况下，气缸打开或关闭;在无气源压力情况下，弹簧自动复位保持常闭。

3.9.双作用常开:在双控制气源压力情况下，气缸打开或关闭;在无气源压力情况下，弹簧自动复位保持常开。

3.10.双作用自由态:在双控制气源压力情况下，气缸打开或关闭;在无气源压力情况下，无弹簧复位，活塞最后停止位置不确定，从而无法确定阀门打开或者关闭。

气动截止阀型号编制说明由截止阀类型，驱动方式，连接方式，结构形式，密封材料，公称压力，阀体材料等代号来表示，主要是针对现有的气动截止阀产品做型号说明，如定做的截止阀产品在材质、结构发生变化时，请根据阀门编制方法中进行选型。

气动截止阀型号编制表示方法：

截止阀附加代号：W表示波纹管、D表示低温、B表示保温；

1）截止阀类别代号：J表示截止阀；

2）截止阀传动方式：手动无代号、5伞齿轮、6气动、9电动；

3）截止阀连接方式：4法兰连接、6焊接；

4）截止阀结构形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8针型；

5）截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工；

6）截止阀公称压力：16表示压力1.6mpa就是十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K；

7）截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316；

气动截止阀型号编制举例说明： WJ641H - 16C  气动波纹管截止阀 1、W：表示波纹管

2、J：表示截止阀； 3、6：表示传动方式为气动； 4、4：连接方式为法兰连接； 5、1：结构形式为直通流道； 6、H：密封副材料不锈钢硬密封； 7、16：表示公称压力为1.6MPa； 8、C：表示阀体材料为碳钢。

从分析可知,当阀门保护方式为失气打开时,必须选择单作用的正作用气缸。当阀门的保护方式为失气关闭时,必须选择单作用的反作用气缸。单作用的正作用气缸在阀门关闭时必须维持持久的稳定气源压力,对气源的稳定性和持久性要求较高常闭阀尽可能地避免选择这种设计,此结构适用于常开阀。单作用的反作用气缸适用于常闭阀,但对于弹簧的要求较高,应具有稳定持久的弹力。

法兰截止阀开启过程
1在关闭位置，法兰截止阀阀体受阀杆的机械施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
