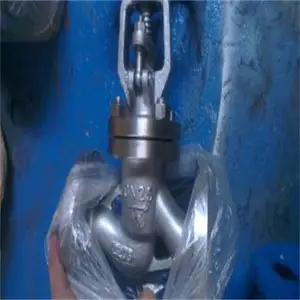

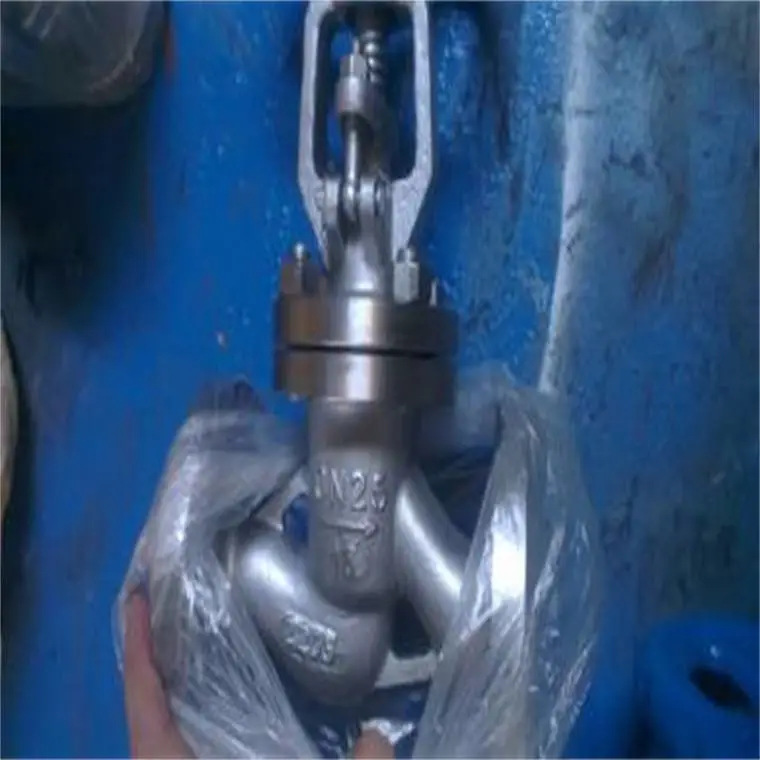

DS/J641H气动水封不锈钢截止阀   气动水封不锈钢截止阀    水封不锈钢截止阀  气动水封截止阀   气动不锈钢截止阀

DS/J641H气动水封法兰式截止阀产品概述：

申弘阀门生产的水封截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。水封截止阀阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。水封截止阀适用于公称压力PN2.5～4.0Mpa，工作温度0～425℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的管道上，切断或接通介质，适用介质为：水、油品、蒸汽和非腐蚀气体。截止阀只适用于全开和全关，不允许作调节和节流。

阀门定位器配套使用,可实现比例调节,与二位五通电磁阀及控制箱配套使用,可实现开关控制.球阀阀蕊设计成带有特殊形状的缺口,具有***的截流物性和控制功能,适用于各种控制场合,具有额定流量系数大,可调比例大,密封性能优越,结构紧凑,体积小,可竖卧安装等优点.适用气体,液体,固体颗粒状介质的控制.由于阀蕊和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固体颗粒的控制.因此本产品被广泛用于石油、化工、电力、造纸、冶金等行业。气动控制阀的由双作用定位器输出的气源信号压力分别输入执行机构活塞左、右二气室，由于输入活塞左、右二气室的气源压力不同，形成压差，推动活塞作直线运动。通过齿轮、齿条传动，将活塞的直线运动转换成执行机构主轴的旋***动，直至左、右气室压力平衡，运动停止。在执行机构作旋***动的同时带动阀杆、阀芯作旋***动，改变阀芯、阀座间的流通面积，达到调节目的。气动控制阀的由单作用定位器输出的气信号压力输入到执行机构无弹簧一侧的气室中，气信号压力作用在活塞上形成的推力和弹簧力之间差值的作用下，气缸活塞作直线运动，通过齿轮，齿条传动。直至气信号压力形成的推力与弹簧力平衡，运动停止。在执行机构主轴作旋***动的同时带动阀杆、阀芯作旋***动，从而改变阀芯、阀座之间的流通面积，达到调节目的。上海申弘阀门有限公司主营阀门有

二、DS/J641H气动水封法兰式截止阀产品特点：

1、产品按***GB12235设计制造，结构新颖，选材合理,造形美观。连接端有法兰和焊接，可根据用户不同要求配接。

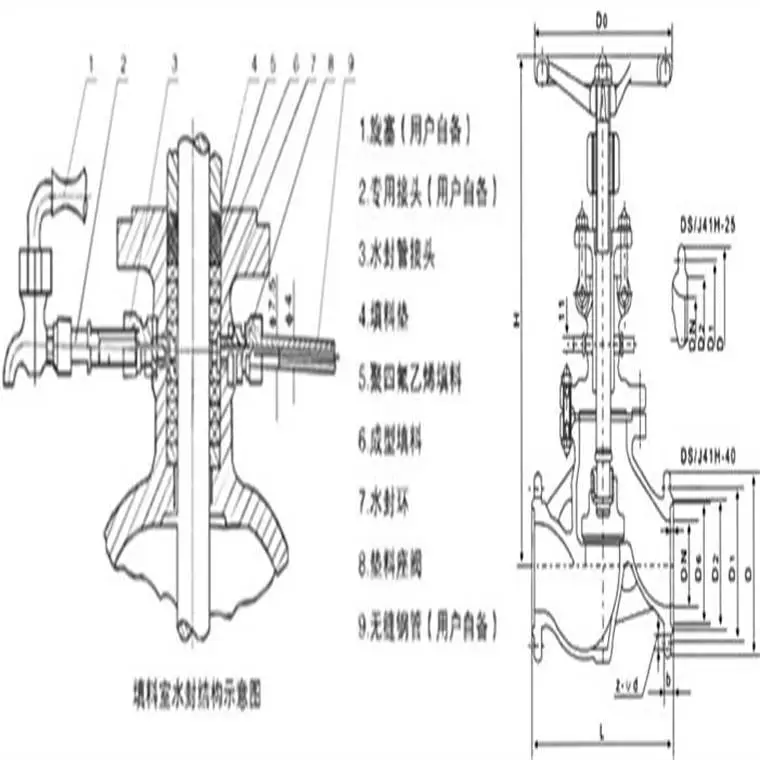

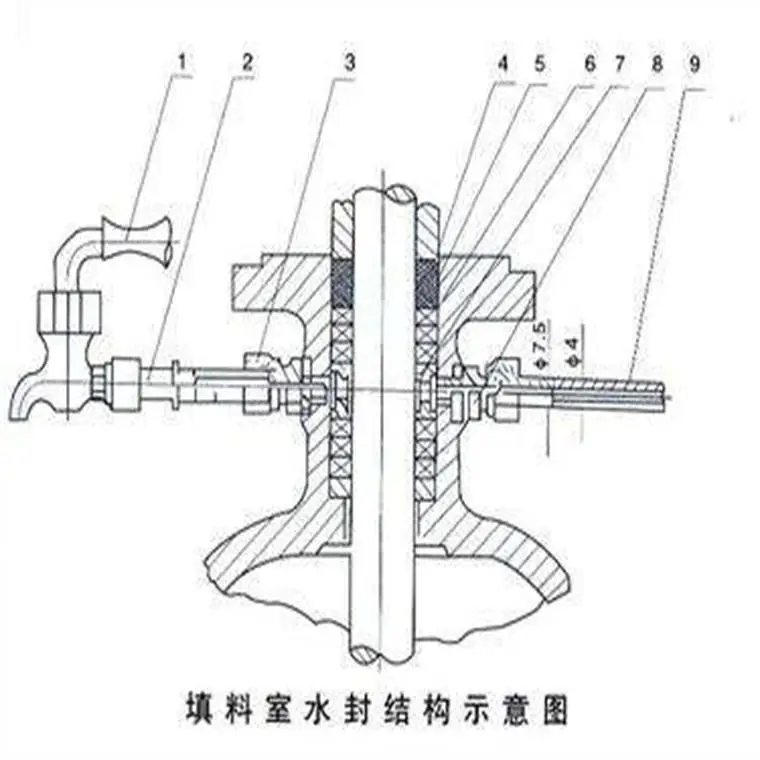

2、填料函设计成水密封结构，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系统与大气隔离，***良好的气密性。
3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4、结构紧凑，操作灵活，检修方便，使用寿命长。
5、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。

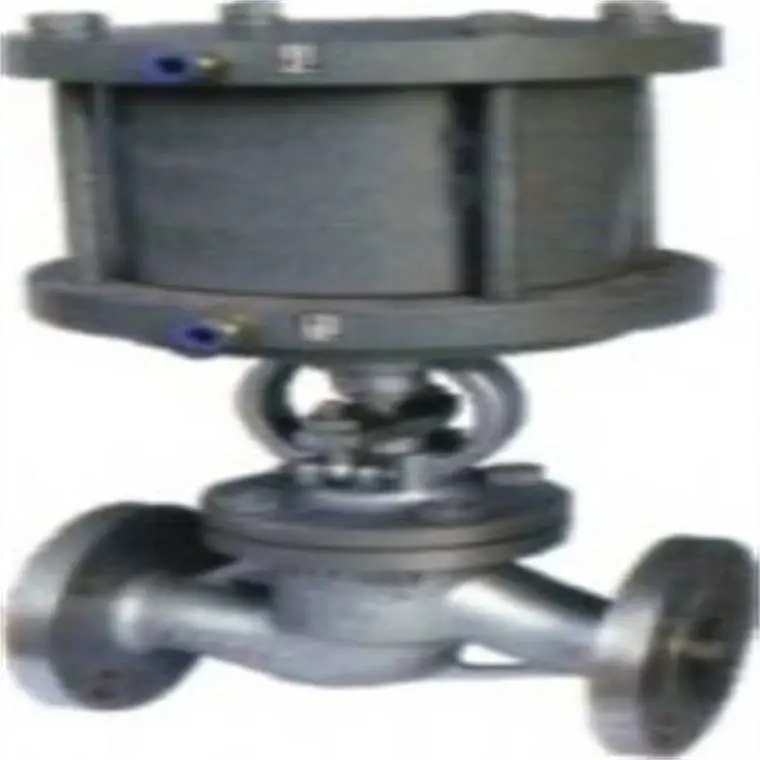

气动截止阀的气缸为定型产品，和角座阀一样依作用方式分为单作用和双作用，其中单作用的截止阀带复位圆柱弹簧，具备气动失效时可自动复位的功能，也就是在弹簧的作用下，驱动气缸推杆恢复到气缸初始位置。双作用气缸无复位弹簧，推杆进退须依靠变换气缸气源的进出口位置。气源从活塞上腔进时,推杆向下运动。气源从活塞下腔进时，推杆向上运动。由于不带复位弹簧，双作用气缸对比同径单作用气缸具有更大的推力，但不具备自动复位功能。显然不同的进气位置使推杆有不同的方向运动。当进气位置在推杆的背腔时，进气使推杆前进，这种方式称为正作用气缸。反之进气位置在推杆同侧时，进气使推杆后退，这种方式称反作用气缸。气动截止阀因为一般需要失气保护功能，通常选用单作用气缸。

工作原理使用压缩空气作为动力源的阀门大部分采用远程控制，由主控室手动或自动触发动作指令，使进、排气电磁阀动作，向执行机构***、排压缩空气。压缩空气作用在活塞或隔膜上，阀门动作的摩擦力和阀杆上的弹簧弹力，从而压下(对于失气开阀门)或提起(对于失气关阀门)阀杆，带动阀芯上下动作，使阀门打开或关闭。

DS/J641H气动水封法兰式截止阀产品特点

1、双作用气缸操作方便、灵活。

2、密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。

3、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。

4、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

DS/J641H气动水封法兰式截止阀设计标准：

四、DS/J641H气动水封不锈钢截止阀性能参数：

DS/J641H气动水封法兰式截止阀主要尺寸及重量

DS/J641H气动水封法兰式截止阀主要尺寸

气动控制截止阀一般为全开全闭式。从流量特性考虑,截止阀和球阀具有启闭行程短,速度快,密封可*,启闭静态力矩小等特点,因而两类产品都得到应用。但从可*性考虑,主流产品仍然是气动截止阀。气动截止阀的性能特点还是更适合在火电厂及其类似的场合使用。

使用压缩空气作为动力源的阀门大部分采用远程控制，由主控室手动或自动触发动作指令，使进、排气电磁阀动作，向执行机构供、排压缩空气。压缩空气作用在活塞或隔膜上，克服阀门动作的摩擦力和阀杆上的弹簧弹力，从而压下（对于失气开阀门）或提起（对于失气关阀门）阀杆，带动阀芯上下动作，使阀门打开或关闭。

在阀门失气，驱动头内无压缩空气时，阀门会按照系统的要求处于全开或全关的安全位置。电厂用仪用压缩空气，供气压力一般为4～9bar，在进入到阀门之前，首先通过过滤器将压缩空气过滤、净化，然后通过减压阀减压，入口压力表的读数不超过4bar。压力调整是能通过调节安装在减压阀顶部的调节螺钉来实现的，调节前要先拧松保护盖。

气动控制装置的气缸为定型产品,依作用方式可分单作用和双作用两种。单作用产品带复位圆柱弹簧,具有失气自动复位功能,即失气时气缸活塞(或膜片)在弹簧作用下,驱动气缸推杆回复到气缸初始位置(行程的原始位置)。双作用气缸无复位弹簧,推杆进退须依*变换气缸气源的进出口位置。气源从活塞上腔进时,推杆向下运动。气源从活塞下腔进时,推杆向上运动。由于不带复位弹簧,双作用气缸对比同径单作用气缸具有更大的推力,但不具备自动复位功能。显然不同的进气位置使推杆有不同的方向运动。当进气位置在推杆的背腔时,进气使推杆前进,这种方式称为正作用气缸。反之进气位置在推杆同侧时,进气使推杆后退,这种方式称反作用气缸。气动截止阀因为一般需要失气保护功能,通常选用单作用气缸。

术语和定义

下列定义和术语适用于本标准。

3.1.控制压力:控制驱动机构的外界气源压力(通常为压缩空气)。

3.2. 管道压力:管道内部的承受流体压力。

3.3.阀座上流:管道内部流体的方向从阀座之上到阀座之下。

3.4.阀座下流: 管道内部流体的方向从阀座之下到阀座之上。.

3.5.防水锤:在封闭的管道内，防止出现当水流在极短的时间内流速突然提高或降低，发生的水锤现象(即管道震动)。

3.6.单作用常闭:在单控制气源压力情况下，气缸打开;在无气源控制压力情况下，弹簧自动复位保持常闭。

3.7.单作用常开: 在单控制气源压力情况下，气缸关闭;在无气源控制压力情况下，弹簧自动复位保持常开。

3.8.双作用常闭:在双控制气源压力情况下，气缸打开或关闭;在无气源压力情况下，弹簧自动复位保持常闭。

3.9.双作用常开:在双控制气源压力情况下，气缸打开或关闭;在无气源压力情况下，弹簧自动复位保持常开。

3.10.双作用自由态:在双控制气源压力情况下，气缸打开或关闭;在无气源压力情况下，无弹簧复位，活塞最后停止位置不确定，从而无法确定阀门打开或者关闭。

气动截止阀型号编制说明由截止阀类型，驱动方式，连接方式，结构形式，密封材料，公称压力，阀体材料等代号来表示，主要是针对现有的气动截止阀产品做型号说明，如定做的截止阀产品在材质、结构发生变化时，请根据阀门编制方法中进行选型。

气动截止阀型号编制表示方法：

截止阀附加代号：W表示波纹管、D表示低温、B表示保温；

1）截止阀类别代号：J表示截止阀；

2）截止阀传动方式：手动无代号、5伞齿轮、6气动、9电动；

3）截止阀连接方式：4法兰连接、6焊接；

4）截止阀结构形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8针型；

5）截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工；

6）截止阀公称压力：16表示压力1.6mpa就是十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K；

7）截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316；

气动截止阀型号编制举例说明： WJ641H - 16C  气动波纹管截止阀 1、W：表示波纹管

2、J：表示截止阀； 3、6：表示传动方式为气动； 4、4：连接方式为法兰连接； 5、1：结构形式为直通流道； 6、H：密封副材料不锈钢硬密封； 7、16：表示公称压力为1.6MPa； 8、C：表示阀体材料为碳钢。

从分析可知,当阀门保护方式为失气打开时,必须选择单作用的正作用气缸。当阀门的保护方式为失气关闭时,必须选择单作用的反作用气缸。单作用的正作用气缸在阀门关闭时必须维持持久的稳定气源压力,对气源的稳定性和持久性要求较高常闭阀尽可能地避免选择这种设计,此结构适用于常开阀。单作用的反作用气缸适用于常闭阀,但对于弹簧的要求较高,应具有稳定持久的弹力。

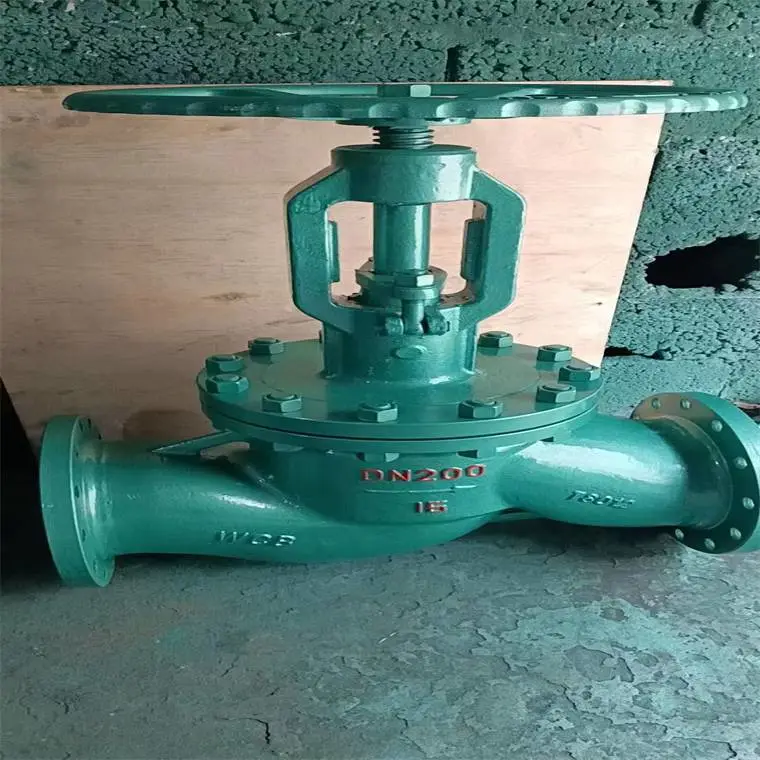

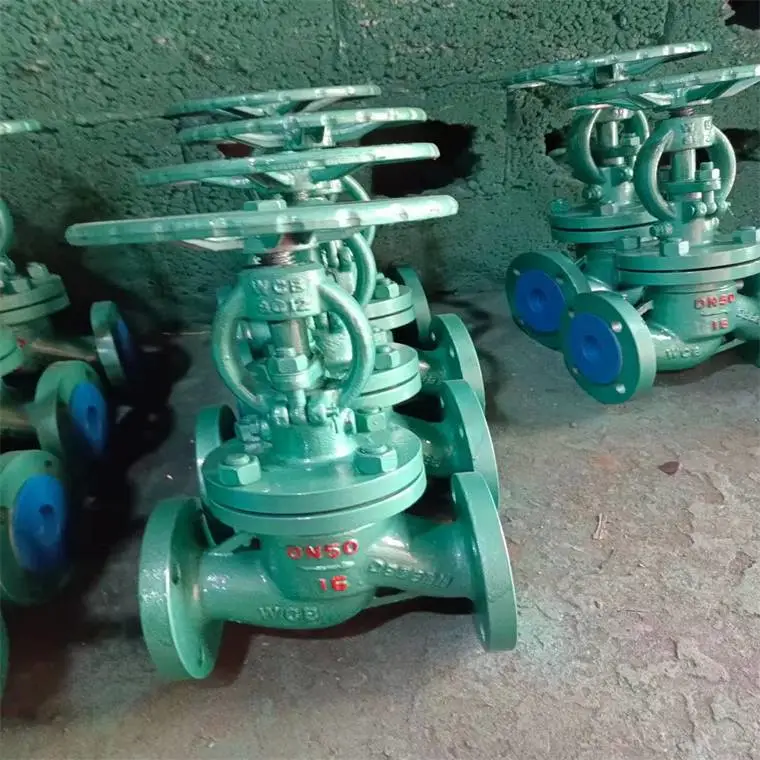

法兰截止阀的安装与维护

1、手轮、手柄操作的法兰截止阀可安装在管道的任何位置上。

2、手轮、手柄及伟动机构，不允许作起吊用。

3、介质的流向应与阀体所示箭头方向一致。

4、法兰截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，法兰截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，法兰截止阀的流向，一律采用自上而下。

5、法兰截止阀结构简单,可通过阀杆既旋转又升降的原理,达到阀门的开启或截断,并确保阀门的密封和上密封功能。由于该结构特殊的运动原理,也造成对阀门上密封副间受力极为不利的后果(形成既有密封副间必须的垂直压力,又有密封副间相对滑移的摩擦)。实践证明,阀门的上密封往往只启闭几次,就因为密封副间的擦伤而引起泄漏。擦伤轻微的需拆开修复,擦伤严重的均因损坏而报废,这样的后果不但增加了企业的制造成本,而且影响阀门的性能。为解决此类问题对阀门上密封的结构和材料做了试验和改进。

法兰截止阀开启过程

1在关闭位置，法兰截止阀阀体受阀杆的机械施压作用，紧压在阀座上。

2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
