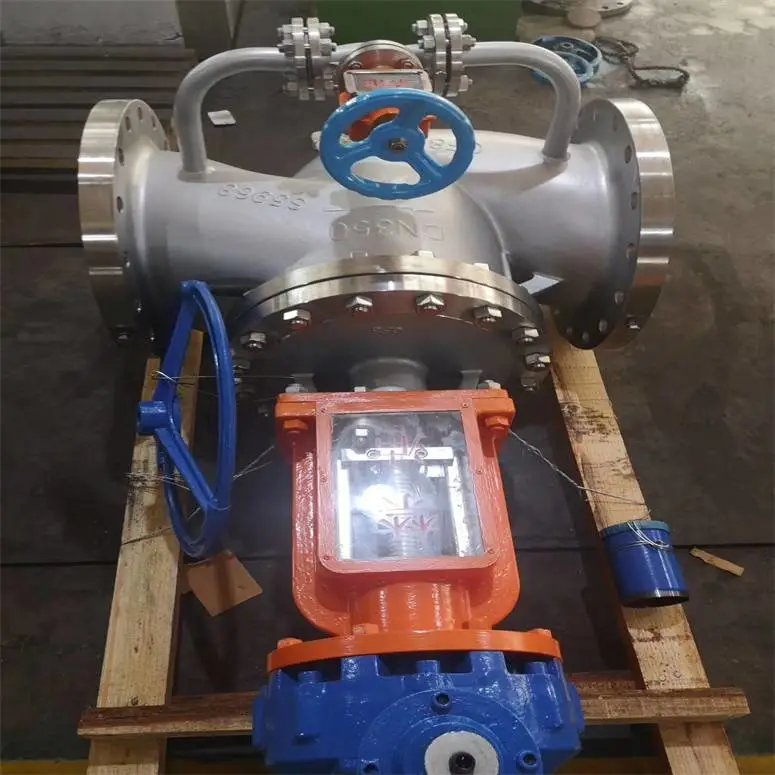

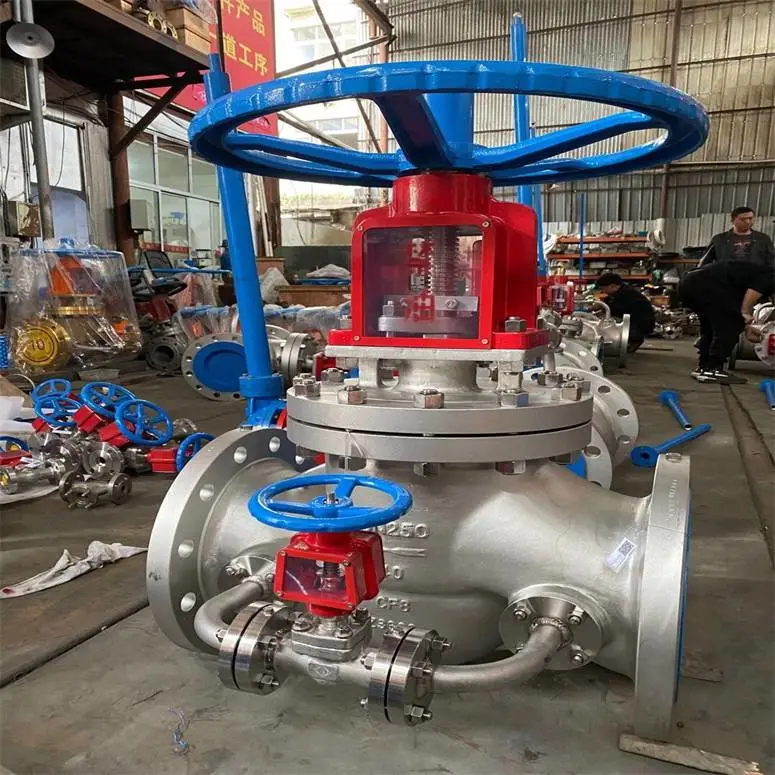

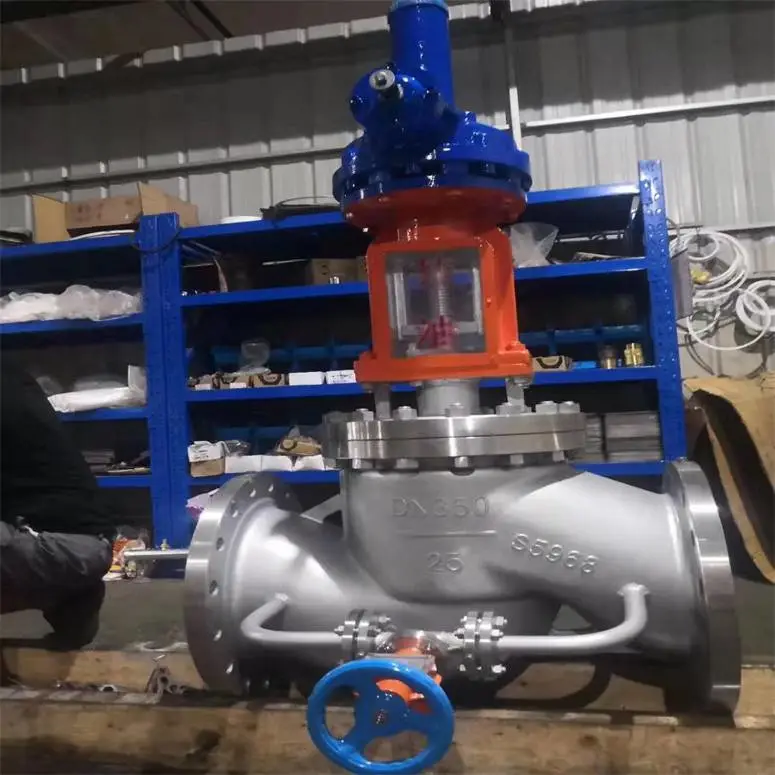

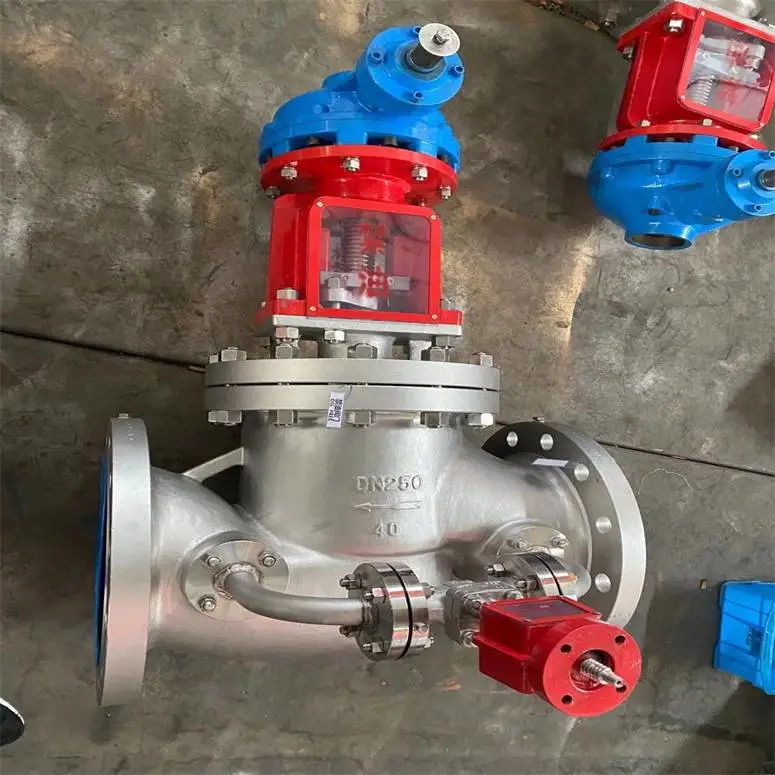

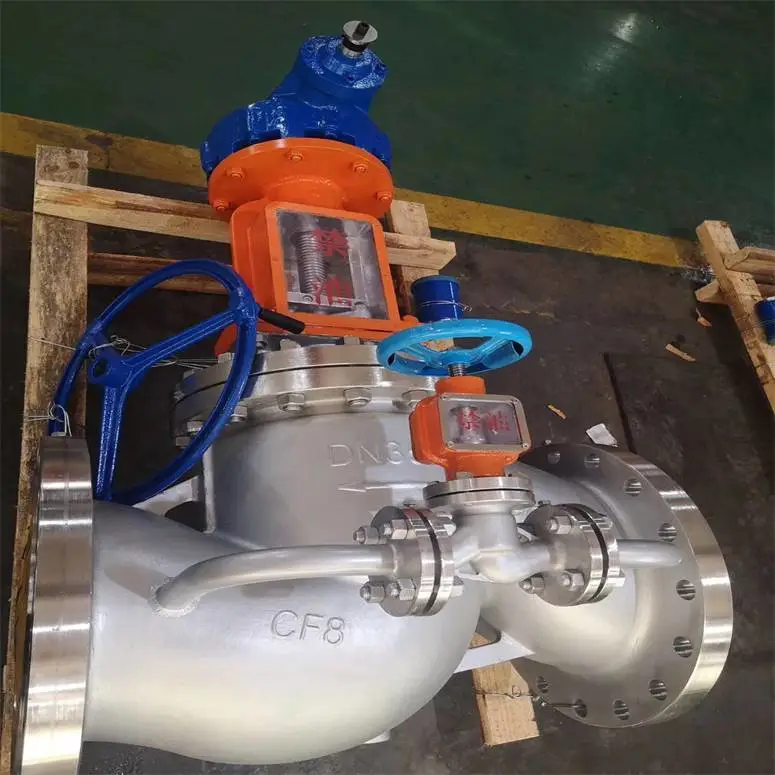

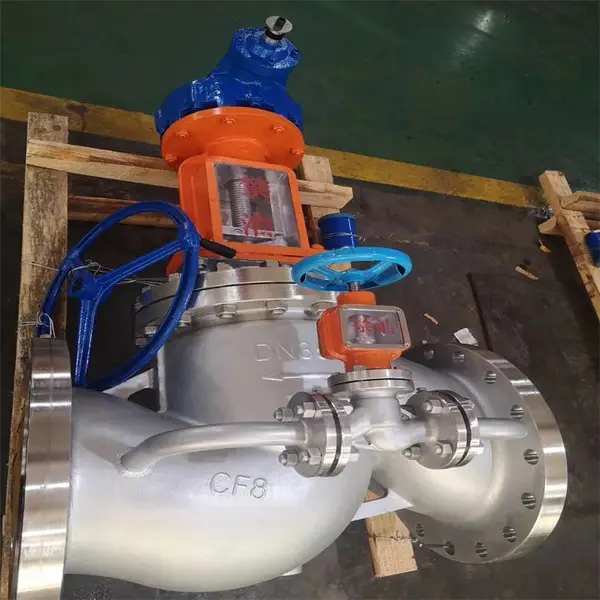

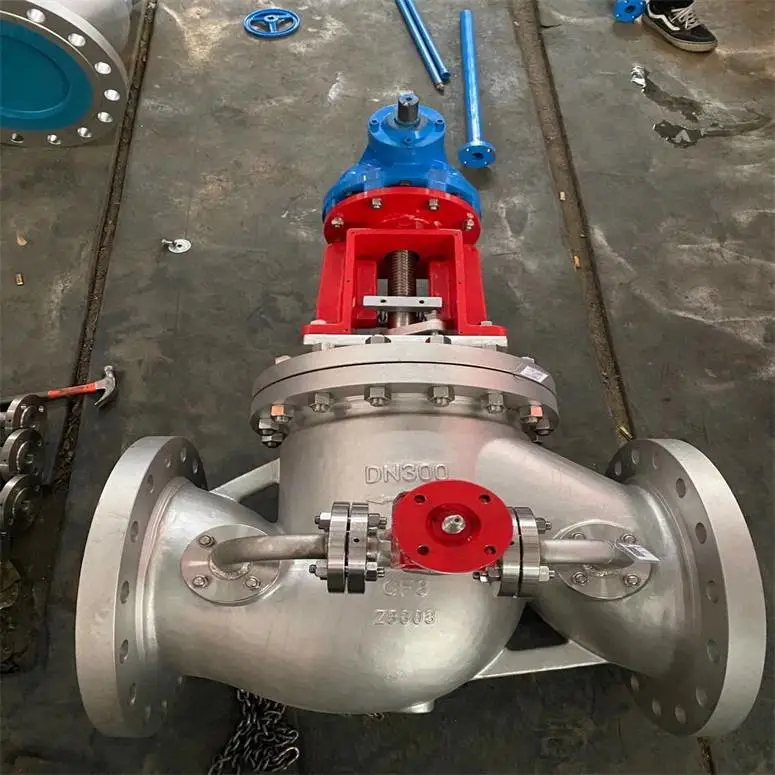

JYU541W带旁通无副阀瓣氧气截止阀 产品说明

氧气专用截止阀属于特殊设计的全铜或全不锈钢阀门,主要用于氧压机后的管网。根据管露通径大小采用不同的结构：小通径为普通结构，大通径增设副阀瓣或旁通以平衡阀前后压差，减少启闭力矩。在制造时采用严格禁油措施，并且所有零件在安装前均进行严格的脱脂处理，所有通径的氧气截止阀法兰端都设有导电螺孔，以防静电。

鉴于现有技术中所存在的问题，本实用新型公开了一种氧气专用旁通截止阀，以解决现有的氧气旁通截止阀启闭费力和阀门大小调节精度较低的问题。氧气管路专用阀门是根据氧气管网运行特点以及考虑氧气介质的易燃易爆的特性，以***和性能优越为设计原则，并参照中华人民共和国冶金工业部制定的《氧气安全规程》的规定而设计、制造的确保氧气管网安全运行的专用阀门。主体材料选用不锈钢或阻燃性的铜合金，密封面为本体或堆焊D802，其余内件采用不锈钢或铜合金；传动部位的润滑采用不可燃的润滑脂， 并标有明显的禁油标记。在结构上，支架采用全闭封，并有导除静电装置，阀杆上配有防尘帽。

截止阀又称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。截止阀的使用非常广泛，种类非常多，以截止阀厂家沃德阀门公司的产品为例，主要类型有波纹管截止阀，法兰截止阀，内螺纹截止阀，不锈钢截止阀，低温截止阀，直流式截止阀，针型截止阀，Y型截止阀，角式截止阀，保温截止阀，铸钢截止阀，锻钢截止阀，衬氟截止阀，电动截止阀，气动截止阀，国标截止阀，美标截止阀，德标截止阀等产品；如何选型非常重要，需要从介质特征，温度，压力，工况要求来选型，具体的选型规则如下：

开启高度小，启闭时间短，适合高温高压。不适合大口径安装工况，一般小于DN250。

截止阀与其他阀门对比（优缺点）

        截止阀对比闸阀：截止阀具有一定调节作用，常用于调节阀组的旁路；

        截止阀流阻较大，而且在关闭时需要克服介质的阻力，因此，关闭阀门需要的力矩较大。没有密封阀腔，更适合用于受环境温度影响可能发生气化的介质工况。

        截止阀对比球阀：流阻大，不能通球，重量轻，密封可靠，价格便宜。

        截止阀对比蝶阀：密封可靠，加工要求低，但是重量重。价格便宜，但比软密封蝶阀贵。

管道直径、流量、流速、压力之间的关系

1、高温、高压介质的管路或装置上宜选用气动高压截止阀。如火电厂、石油化工系统的高温、高压管路上；

2、管路上对流阻要求不严的管路上应选用直流式截止阀；

3、小型气动截止阀可选用针阀、仪表阀、取样阀、压力计阀等；

4、有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小，如公称通经≤50mm 的管路上，选用气动截止阀，电动截止阀；

5、易凝固结晶介质要选择保温截止阀；

6、超高压力环境要选择锻造截止阀；

7、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀；

8、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上，易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀；

9、城市建设中的供水、供热工程上，公称通经较小的管路，可选用气动截止阀、平衡阀或柱塞阀，如公称通经小于150mm的管路上。

10、高温蒸汽，有毒有害介质选择进口波纹管截止阀。

11、酸碱性截止阀要选择不锈钢截止阀或者衬氟截止阀。

截止阀，也叫截门，是使用***的一种阀门之一，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。关于截止阀的更多选型介绍，可与沃德阀门及各代理商沟通了解，帮助您选择更适合使用的截止阀。

结构特点

1、对于公称压力PN≥1.6MPa、DNl25～200采用内旁通结构；DN250～500采用带外旁通阀结构。其目的是减小阀前、阀后的压力差以避免高流速、高冲刷以及防止产生高温，从而***了氧气管网的安全运行，同时也减小了操作力矩。

2、介质流向：PN≥1.6MPa、DN≤100介质由阀瓣下方流入阀瓣上方(即低进高出)，DN≥125介质由阀瓣卜方流入下方(高进低出)o对于DN≥125的阀门采用介质高进低出的流向，一方面足内旁通阀结构上的需要，另一方面由于介质压力的作用使阀门的关闭力大大减小。

3、该阀设有导静电安全装置，可避免因静电产生火花。

4、与普通截止阀相比，氧气管路用截止阀的支架部分采用全封闭式结构，且压紧填料时可以打开支架上的防护盖板，起到了防油防尘的作用。并有明显的禁油标记。

5、全部零件采用严格的脱脂处理。

采用的技术方案是，包括阀体、阀盖和阀杆，所述阀体上设有所述阀盖，所述阀盖通过螺纹连接有所述阀杆；所述阀杆为一端通透的圆柱形壳体，包括开通端和封闭端，所述开通端位于所述阀体内且设有阀瓣，所述封闭端设有卡块，所述阀杆内通过轴承座转动连接有驱动杆和滑动连接有***阀瓣，所述***阀瓣还包括内部和外部，所述阀杆上还开设有与所述外部尺寸相配合的滑槽，所述内部在所述阀杆内滑动连接，

带旁通氧气专用阀是氧气管网专用阀门的一种.它除了具有普通截止阀功能外还具有阻燃性好,导电性能好,传热快,结构紧凑,防油,***等特点.随着冶金工业的发展.带旁通氧气专用阀与氧气专用球阀一起被广泛应用于钢铁,冶金,医药,化工等行业.

注:JY表示无旁通,无副阀瓣氧气截止阀

JYU表示带旁通.无副阀瓣氧气截止阀

JYK表示无旁通,带副阀瓣氧气截止阀

JYUK表示带旁通,带副阀瓣氧气截止阀

DYK快速启闭蝶阀

QYK快速启闭球阀

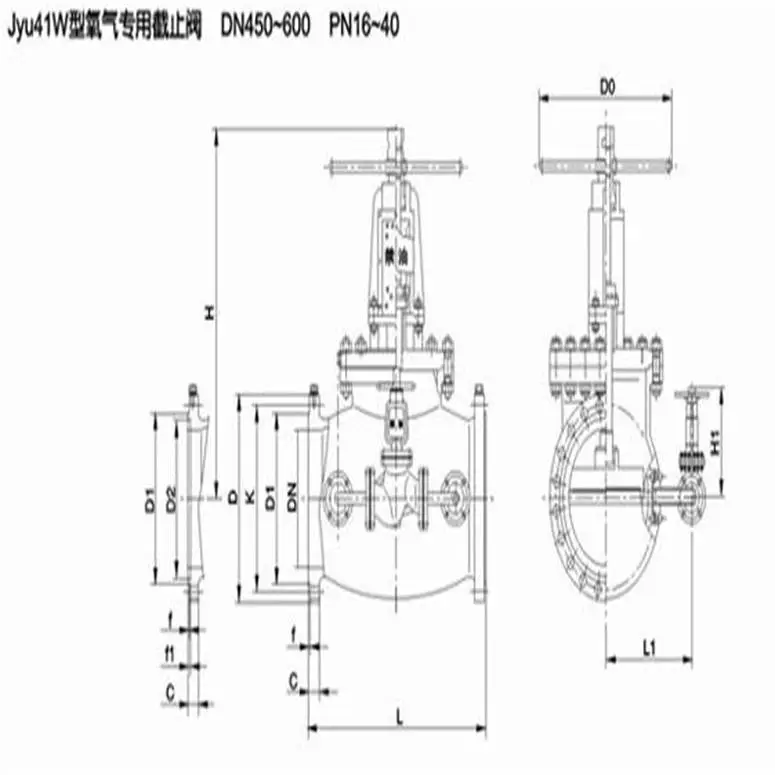

JYU541W带旁通无副阀瓣氧气截止阀性能规范：

主要零件材料：

氧气截止阀的制造的是为了确保氧气管网安全运行，属于强制密封式阀门，重要性不言而喻！与普通截止阀相比，氧气管路用截止阀的支架部分采用全封闭式结构，且压紧填料时可以打开支架上的防护盖板，起到了防油防尘的作用。并有明显的禁油标记。除了具有普通截止阀功能外还具有阻燃性好、导电性能好、传热快、结构紧凑、防油、***等特点。

　　除了具有普通阀门的功能外，又有其自身的特点。在制造时采用严格的禁油措施，并且所有零件在安装前均进行严格的脱脂处理。所有通径阀门法兰端均设有导电螺孔，以防静电。阀门外露部位有保护措施，防止尘土和油类污染。该类产品的所用材料分两大类：一类是选用了铸造硅黄铜为阀体、阀盖、阀瓣的用材；另一类是选用了优质不锈钢为阀体、阀盖、阀瓣的用材。

　　氧气截止阀安装、使用、维护注意事项：

　　1、安装时注意阀体上箭头方向应与介质流动方向一致。

　　2、将导线拧在两侧法兰的接地螺栓上，并将其接地，导除阀门上内的静电。

　　3、操作阀门时手轮顺时针旋转阀门关闭，逆时针旋转阀门开启。对带有内旁通结构的氧气阀开启时，先逆时针旋转手轮打开副阀瓣，待阀门前后压力差减小到0．3MPa时，再继续旋转手轮打开主阀；对带有外旁通阀的氧气阀开启时，首先打开旁通阀，待阀门前后压力差减小到0．3MPa时，再打开主阀。关闭时先关主阀后关旁通阀。

　　4、该阀为全关、全开型。操作时应缓慢进行，并不得当调节阀用。

　　5、维护时传动部位涂不可燃的润滑脂。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。

二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
