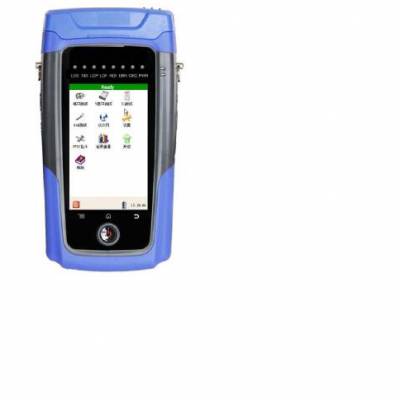

数据传输分析仪  型号:ST12-BER‐1580T

库号：M399923

BER‐1580T 型数据传输分析仪是一款接口丰富、功能手持式传输分析仪。可以完成从50bit/s到2048kbit/s速率的误码测试，支持接口G.703 E1、G.703同向/反向64K、V.24/RS232、V.35.V.36/RS449、X.21、EIA－530/530A、RS485/RS422。仪表配备双路 E1 接口，便于故障查
找、双向监测。具备抖动容限测试、2M 信号抖动测试、单项时延测试能力。并且 E1、V 接
口的 IP Ping 测试支持 PPP/HDLC/帧中继协议。
仪表采用大屏幕彩色 TFT 液晶中文显示，操作简单。内置可充电锂电池，无外电时可工作 7 个小时以上。仪表还支持 USB 口和 RJ45 网络接口，支持 TCP/IP 协议，可在线。
产品、操作方便，应用于通信设备开通、检修、日常维护中。
功能
G.703 E1 接口测试：
? 基础功能
? 自动探测：可以自动识别 E1 输入接口收到信号帧结构
? 支持多种帧结构：非成帧、PCM30、PCM31、PCM30C、PCM31C 多种帧结构
? 时钟拉偏设置功能：可对输出 E1 信号的频偏进行调节，大调节±120ppm
? 时钟频偏测试：测试输入 E1 信号的频偏，精度可到 10ppm
? 信号电平测试：测量输入 E1 信号的电平，测量范围 0‐37.5dB
? Nx64K：连续或非连续测试
? 缺陷与异常测试
? 分析：在线、离线通过模式测试，符合 ITU‐T G.821/G.826/M2100
? 误码插入：BIT、CODE、FAS、CRC4
? 告警插入：LOS、AIS、LOF、RDI
? 统计分析结果： CODE、BIT、FAS、CRC、E‐BIT 误码统计， LOS、LOP、AIS、
LOF、LOC、RDI、LOMF 告警统计
? 数据查看功能
? 时隙数据查看：查询 PCM30 信令状态，PCM 帧时隙数据及 FAS、MFAS 帧字
? 直方图显示：直观显示误码、告警计数随时间变化情况
? 语音监听：可选择任一个话路进行语音监听，监听语音可调
? 其它测试
? 回路时延：传输信道远端物理环回，测户业务经过上行和下行传输通道
所用的总时间，精度可到 1us
? 单项时延：测户业务经过上行或下行传输通道所用时间，精度可到 1us
? 倒换测试：测户业务从主用通道切换到备用通道时间，精度可到 1us
? 音频测试：频率范围：50Hz‐3950Hz，电平范围：+3dB‐ ‐5dB
? 眼图测试：显示信号整体特征，快速评估信号品质优劣
? 抖动容限测试；向被测试系统发送逐渐增强的抖动信号，确定系统容许的
大输入抖动（不下降的情况下）

? 抖动测试：可发送/接受抖动信号，测试 E1 信号抖动特性，信号频率范围
16Hz‐100kHz，抖动频率分辨率：1Hz，抖动幅度分辨率：0.001UI
? PING 测试：一键完成测试。自动探测路由器 E1 接口的协议类型（HDLC/PPP/FR），
自动识别路由器 IP 地址，支持环回 PING
? 帧中继测试：可设置模式（自动/DTE/DCE），本机 DLCI，协议封装（IETF/CISCO）
V 接口测试：
? 缺陷与异常
? 分析：离线业务测试，误码特性测试，符合 ITU‐T G.821
? 误码插入：BIT 误码
? 统计类型：BIT 误码、LOS、LOP、AIS 告警统计
? 其它测试
? 回路时延：精度可到 1us
? 倒换时延：测户业务从主用通道切换到备用通道时间
? PING 测试：一键完成测试。自动探测路由器 E1 接口的协议类型（HDLC/PPP/FR），
自动识别路由器 IP 地址，支持环回 PING
? 帧中继测试：可设置模式（自动/DTE/DCE），本机 DLCI，协议封装（IETF/CISCO）
G.703 64K 接口同向/反向测试
? 缺陷与异常
? 分析：离线业务测试，误码特性测试
? 误码插入：BIT 误码
? 统计类型：BIT 误码，LOS、LOP、AIS 告警统计
以太网连通性测试：
? PING 统计分析功能：判断网络连通性，可统计发送响应次数、丢包率、响应时间
等
? Trace Route 路由跟踪： ： 显示数据包到达目标主机所经过的各个路由器，跟踪 IP
地址、URL 地址，大跳数 1‐255

? 特点
接口丰富：集成 E1 接口、V 接口、G.703 64K 接口和以太网接口测试功能，一机多
用；
功能强大：支持系统抖动容限测试，支持 2M 信号抖动、单向时延测试；
PING 功能：E1、V.35 接口 PING 测试支持帧中继、PPP、HDLC 协议；
大容量：可存储 5000 条以上测试记录；
小巧便携：手持式、体积小、功耗低；
操作方便：5 英寸 TFT 彩色高清屏幕显示，中文图形用户界面，触摸操作。
? 应用
专线电路故障界面判断—E1 ping 测试
2M 电路开通‐‐E1 离线环测

2M 电路开通‐‐E1 离线对测
网络维护‐‐E1 在线测试
网络维护‐‐E1 通过测试

2M 电路开通‐‐E1 单项时延测试
网络维护‐‐V 接口测试
信号质量测试‐‐E1/T1 脉冲模板测试

信号质量测试‐‐抖动测试
了解被占用的通道‐‐语音监听
测试设备 A/D 转换能力‐‐音频测试

验证以太网连通性—Ping 测试

通用技术指标
规格尺寸  216x109x56(mm) 3
重量  ≤1.5kg
显示屏  彩色 5‐inch LCD 480x272 像素
操作方式  触摸屏
接口
75ohm BNC*4，120ohm RJ48*1、DB25*1、
RJ45*1、USB 接口*1、电源接口
电源要求  8.4V/2A
数据 容量  标准 SD 卡 4G，大可扩展 32G
存储
交互接口  USB
电池
容量  4000mAh
充电时间  3 小时
连续工作时间  7 小时
运行
环境
工作温度  ‐10?C   ~   50?C
存储温度  ‐20?C   ~   70?C
操作湿度  10% ~ 90%
存储湿度  5% ~ 95%
操作系统  WINCE 6.0
性  MTBF:   ≥3000 h
维修性  MTTR:   ≤30 min
