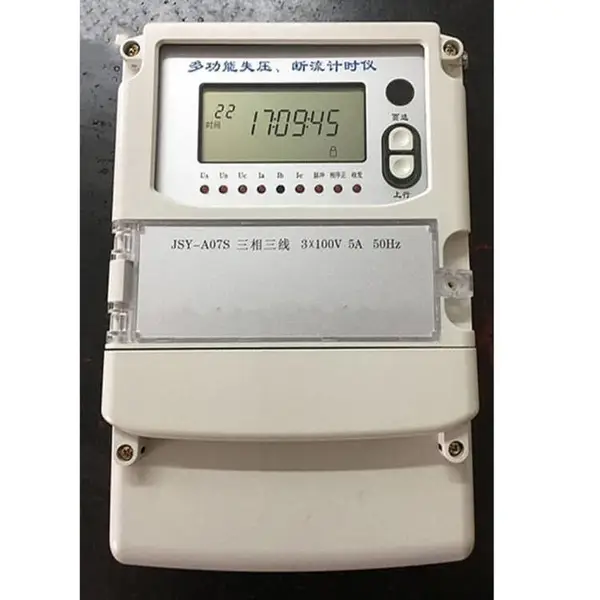

JSY-A07S/T 多功能失压断流计时仪

一、概述

　　JSY-A07S/T 系列多功能失压断流计时仪是我公司采用了当今电子技术的科技成果，精心设计和制造的***产品。它通过对计量回路的电压（PT）回路、电流（CT）回路进行监视，能准确判断计量回路运行状态，并详细记录其处于故障期间的各种参数，追补人为的或非人为的漏计电能，是理想的电能计量监视仪表。

二、工作原理框图

　　多功能失压断流计时仪内部由高速度低功耗微控制器、电流电压采集电路、***时基发生电路、LCD 显示驱动电路、报警输出电路、三相电源供电电路、数据保存电路等部分组成。仪表通过对电流电压信号和电能脉冲的采集，实现对计量回路的监视。

三、主要功能

1．失压计时

当电压回路（PT）发生失压时，能及时准确判断故障的相别，记录其故障期间的累计时间。若接入外部有源电能脉冲输入，则可同时记录故障期间的异常电能量。

2．断流计时

当电流回路（CT）发生断流（指电气开路）或电流回路失流（指回路电流小于起动电流）时，能及时准确判故障的相别，记录故障期间的累计时间。若接入外部有源电能脉冲输入，则可同时记录故障期间的异常电量。

3．故障电量记录

当仪表接入有源电能（有功）脉冲输入时，能准确分相记录故障电能，提供电量追补参考。

4．故障次数记录

当电压回路（PT）发生失压，电流回路（CT）发生开路时，仪表内部启动故障次数计数器，记录失压次数或断流次数。它是一个辅助参量。

5．事件记录

本仪表能按事件发生先后顺序即时记录失压、断流的起始日期、起始时间、终止日期、终止时间。

6．数据通讯

通过仪表 RS485 通讯辅助接线端子，可与通讯终端或上位机进行数据通讯。

7．电压相序指示

本仪表能指示出人为或事故造成的电压相序倒错现象。

型 号 类 别 标称电压 额定电流

JSY-A07S 三相三线 3×100V 1A、

JSY-A07T 三相线 3×220/380V

3×57.7/100V 1A、

四、主要技术指标

1．计时准确度 <2s/d

2．起动电压 78%U0±2V

3．返回电压 85%U0±2V

4．起动电流 <0.3ib%

5．电流回路阻抗

额定电流为 时 <0.05Ω

额定电流为 1A 时 <0.5Ω

6．计时器容量 0~9999.99 小时

7．计度器容量 0~9999.99 kw·h

8．掉电运行时间 > 180 天

9．掉电数据保存时间 > 20 年

10．电气参数

工作电压 0~Un+20%( Un 为额定电压)

额定电流 1A 、

绝缘耐压 > 2000VAC

电压回路功耗 <4va

有源电能脉冲输入 幅度：≤5V、脉宽：≥60ms、频率：<50hz

11．适用条件

工作温度 －25℃~+60℃

存储和运输温度 －35℃~+65℃

工作环境湿度 ≤ 95%

12．外形尺寸及重量

外形尺寸 264×172×76mm

重量 约 1.7 kg
