一、概述

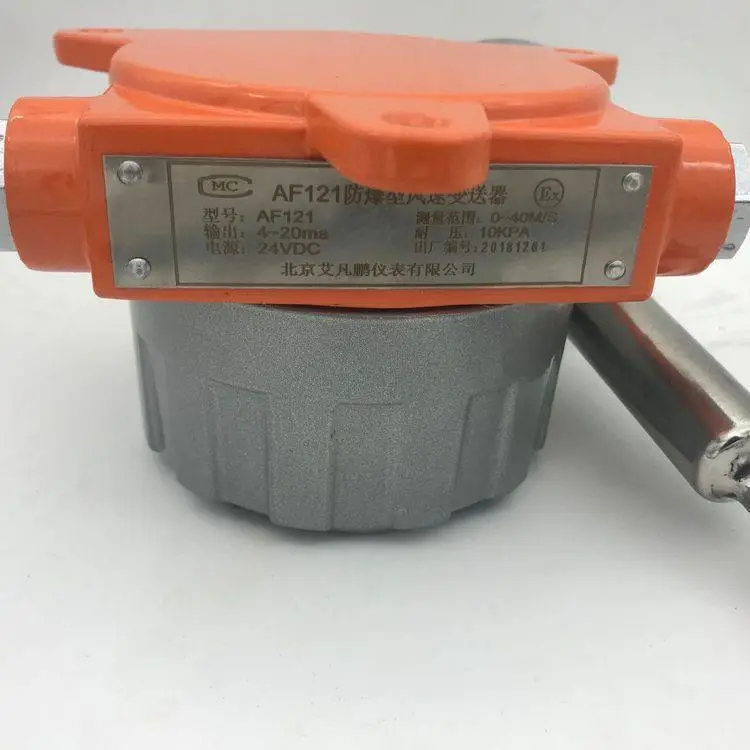

AF121变送器主机配上标准S型皮托管可以实现对高温烟气的流量和流速的测量。

二、功能特点

1不锈钢皮托管耐温（450℃）， 标配变送器主机：4位LCD显示，零位现场可调，满度现场可调。

2稳定性好，满度、零位长期稳定性可达1%FS/年。主机在补偿温度0～70℃范围内，温度飘移低于1%FS，在整个允许工作温度范围内低于1%FS。

3具有反向保护、限流保护电路，在安装时正负极接反不会损坏变送器，异常时变送器会自动限流在35mA以内。

4固态结构，无可动部件，高可靠性，使用寿命长。

5从风压到蒸汽都可以进行高精度的测量，不受被测介质质量大小的影响。

6安装方便、结构简单、经济耐用。

三、主要技术参数

技术参数：

◎皮托管测量介质：与304不锈钢相兼容的气体或液体。

◎皮托管主要用途：测量管道内的全压、静压、动压(即压差)、还可计算流速及流量。

◎皮托管仪表连接：与变送器主机相连，转换成风速。

◎皮托管使用温度：≤600℃

皮托管结构：L型标准皮托管是两根不同内径管子同心套接而成,内管通直端尾接头是全压管,外管通侧接头是静压管.S型皮托管用二支同径管焊接而成,面对气流为全压端,背对气流为静压端,并在接头处标有系数号及静压接头标记号,使用时不能接错.侧面指向杆与测头方向一致,使用时可确定方向,***测头对准来流方向。
