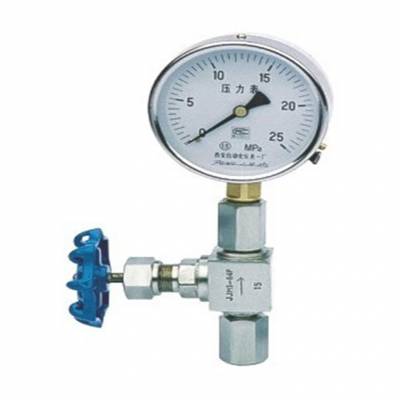

J19H型不锈钢卡套压力表针型阀 J19H型压力表针型阀产品说明

本实用新型涉及阀门技术领域，尤其是一种新型压力表针型阀。压力表截止阀广泛运用于化工，石油，冶金，矿山，电力，能源，环保等工业生产过程中，用来做连接压力表，测量和管理压力，并根据需要，对输送介质的管路排放污垢，或适时取样进行成分分析，现行技术中的压力表截止阀只能用于安装压力仪表，由于无法及时对管路排污，泄压，尤其是当阀门处于关闭状态时，无法排空阀体内和压力表中的介质压力，给生产带来不安全性，特别是阀体和压力表内长期处于高压状态，***的影响压力表和阀门的***度，密封性和使用寿命及安全性能，并且，在实际使用中，操作人员在维修，检查或更换压力表时，由于压力表内处于高压状态，表内的介质压力不能做到及时泄压，增加了操作人员的危险性。

截止阀又称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

 截止阀的使用非常广泛，种类非常多，以截止阀厂家的产品为例，主要类型有波纹管截止阀，法兰截止阀，内螺纹截止阀，不锈钢截止阀，低温截止阀，直流式截止阀，针型截止阀，Y型截止阀，角式截止阀，保温截止阀，铸钢截止阀，锻钢截止阀，衬氟截止阀，电动截止阀，气动截止阀，国标截止阀，美标截止阀，德标截止阀等产品；如何选型非常重要，需要从介质特征，温度，压力，工况要求来选型，具体的选型规则如下：

管道直径、流量、流速、压力之间的关系截止阀又称截门阀，属于强制密封式阀门。按国产阀门型号标准来说，截止阀的型号是由阀门类型、驱动方式、连接方式、结构形式、密封材料、公称压力、阀体材料代号来表示。截止阀的型号关系着对截止阀产品的正确认识，选型的重要性，以及对工况用途安全性的***。以下截止阀型号编制中有部分代号被省略，主要是针对现有的截止阀产品做型号说明。请大家根据阀门编制方法中进行选型，或来电咨询我们。?

?J19H型不锈钢卡套压力表针型阀截止阀型号表示方法：

截止阀附加代号：W表示波纹管、D表示低温、B表示保温

1）截止阀类别代号：J表示截止阀；

2）截止阀传动方式：手动无代号、6气动、9电动；

3）截止阀连接方式：4法兰连接、6焊接；

4）截止阀结构形式：1直通式、2Z型直通、3三通、4角式、5Y型直流式、6平衡直通式、8针型;

5)截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工；

6）截止阀公称压力：16表示压力1.6mpa就是16公斤的意思，PN1.6-32mpa；

7)截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316；

?截止阀型号编制举例：

1、J:表示为截止阀

2、9：表示传动方式为电动

3、4:连接方式为法兰连接

4、1：结构形式为直通流道

5、H：密封副材料为不锈钢

6、16：表示公称压力为1.6MPa

7、C：表示阀体材料为碳钢

截止阀，也叫截门，是使用***的一种阀门之一，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。关于截止阀的更多选型介绍，可与沃德阀门及各代理商沟通了解，帮助您选择更适合使用的截止阀。

【J19H型不锈钢卡套压力表针型阀实用新型内容】
本实用新型要解决的技术问题是:克服现有技术中之不足，提供一种结构简单，能排空管路的新型压力表针型阀。本实用新型解决其技术问题所采用的技术方案是:一种新型压力表针型阀，包括下阀体，下阀体上设有水平的进气口、水平的出气口以及竖直的控制孔；通道与控制孔底部相通，控制孔内设有上部穿出下阀体的阀杆，控制孔内设有与阀杆底部配合将控制孔阻断的阀座，出气口与阀座上部的控制孔通过***通孔相通；所述下阀体上方连接有上阀体，上阀体内置有驱动阀杆上下的驱动装置，阀杆底部连接有圆锥形的阀芯，上阀体***设有将上阀体封闭的阀盖；所述下阀体底部设有排气阀，出气口安装有压力表。

J19H型不锈钢卡套压力表针型阀 J19H型压力表针型阀外形尺寸

J19H型不锈钢卡套压力表针型阀主要零件材料

J19H型不锈钢卡套压力表针型阀主要性能规范

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
