品牌：RETZ瑞茨/我们一直致力于流体控制和测控领域的持续创新，始于2005……

(换向)进口气动三通高压球阀用来截断工作介质和使工作介质的液流换向,球阀不是设计为流量控制制阀，因此要么全开要么全闭以免损坏密封 (Reversing) The imported pneumatic three-way high-pressure ball valve is used to cut off the working medium and reverse the liquid flow of the working medium. The ball valve is not designed as a flow control valve, so it is either fully open or fully closed to avoid damaging the seal

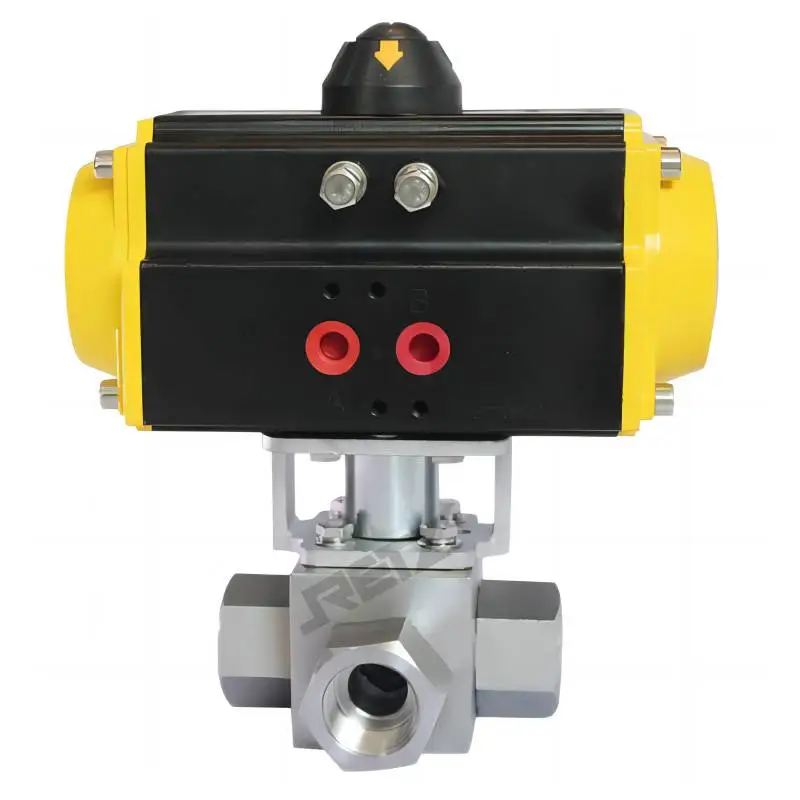

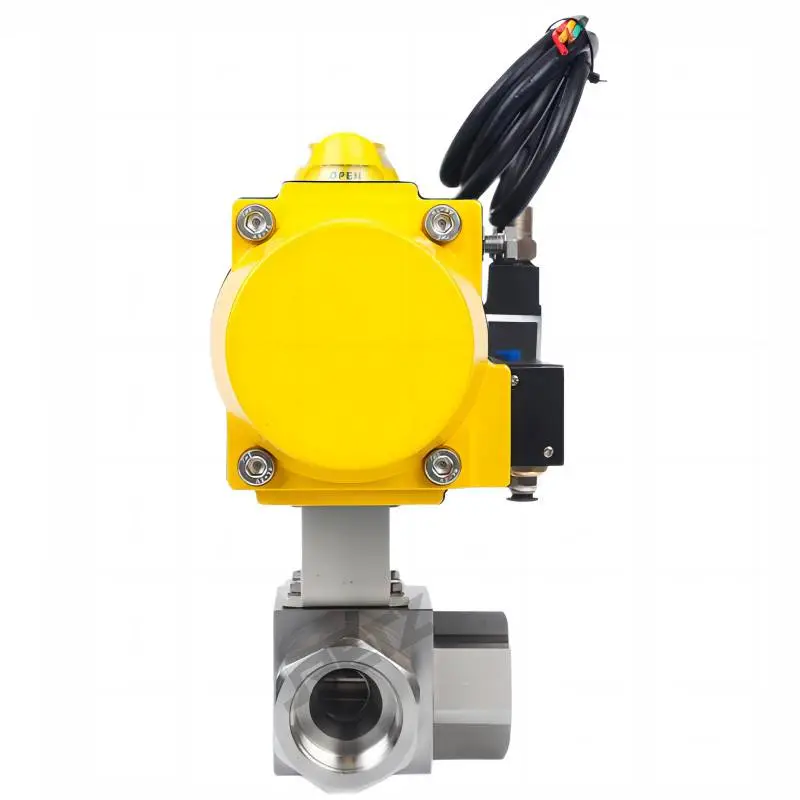

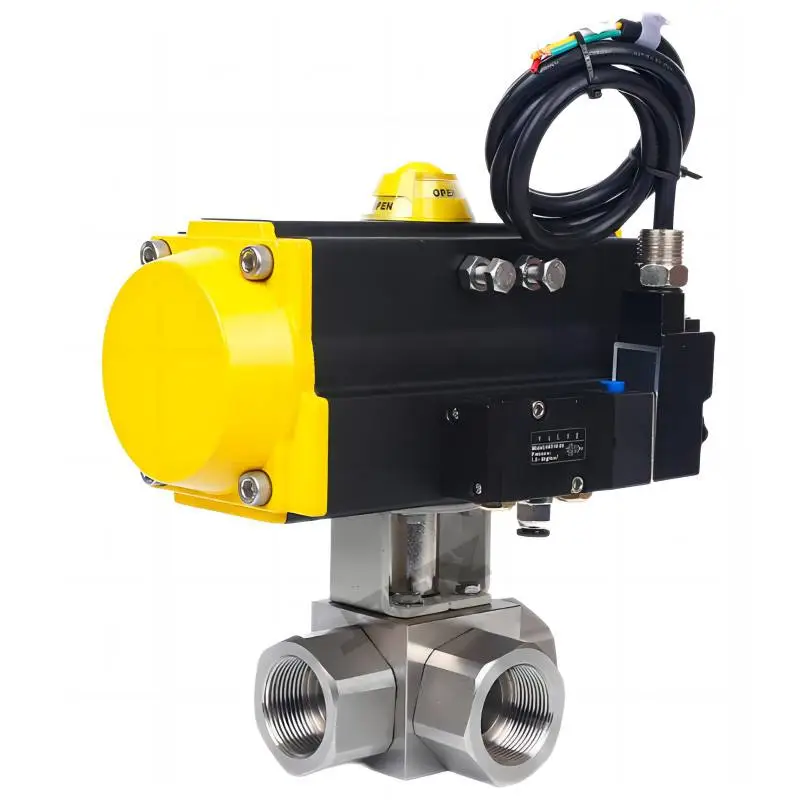

进口气动三通高压球阀产品详情 Product details

气动三通高压球阀阀芯为L形结构,转向过程中三个接口互相连接,旋转控制芯轴使液体按球口形状换向，同时无泄漏地截断对进口三通高压球阀2.jpg立的一侧，系统压力把球体推向密封的无压侧。球体无泄漏地截断从接口1到接口2或3的液流。当流向从接口2或3到接口1时，会有少许泄漏，但取决于压力 RETZ (Reversing) The inlet three-way high-pressure ball valve core is L-shaped structure. During the steering process, the three interfaces are connected with each other. Rotate the control spindle to make the liquid reverse according to the shape of the ball mouth. At the same time, cut off the opposite side without leakage. The system pressure pushes the ball toward the non pressure side of the seal. The ball can cut off the liquid flow from interface 1 to interface 2 or 3 without leakage. When the flow direction is from interface 2 or 3 to interface 1, there will be a little leakage, but it depends on the pressure

进口气动三通高压球阀性能参数 Performance description

公称通径 DN(mm)     15     20     25     32     40     50     65     80     100   125   150   200

阀体形式   整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上)

公称压力   PN16.0、25.0 、32.0MPa；ANSI 150、300、600、900、1500LB

连接形式   法兰式、焊接式、螺纹式(适用于PN45MPa以内)

密封填料   V型聚四氟乙烯填料、柔性石墨填料等

阀芯形式   O型球体阀芯

流量特性   近似快开特性

动作范围   0～90°、0～360°

泄露量Q   按GB/T4213-92，小于额定KV0.01%

基本误差   带定位器：小于全行程的±2%

可调范围   250：1

配置执行机构    AT、AR、AW系列单双作用气动执行器

控制方式   开关两位控制能、4～20mA模拟量信号控制

进口气动三通高压球阀特点Characteristic

耐高压，扭矩低,换向迅速 High pressure resistance, low torque, fast reversing

浮动球,出口侧密封,全流量流通 Floating ball, outlet side seal, full flow

通过限位销和限位垫限定开关位置 Limit switch position through limit pin and limit pad

无泄漏，不需要手工重调密封件 No leakage, no need to manually readjust the seal

通过控制手柄芯轴上的指示槽位观察开关位置 Observe the switch position through the indication slot on the control handle spindle

执行器参数 Actuator parameters

执行器形式        AT、AR、AW系列单双作用气动执行器

供气压力   0.4～0.7MPa

气源接口   G1/4"、G1/8"、G3/8"、G1/2"

环境温度   -30～+70℃

作用形式   单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)

双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

可配附件   定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

主要零部件材料 Main parts and materials

阀体、阀盖：A105、304(CF8)、316(CF8M)、316L(CF3M)

球体：2Cr13+氮化处理、304、316、316L

阀杆：2Cr13、304、316、316L

阀座密封圈：PTFE、碳素纤维＋PTFE、对位聚苯

填料：V型PTFE、柔性石墨
