西安青鹏公司坚定前行(山特机房空调SCC012/SCC016/SCC020总代理)专注于山特机房空调SCC012/SCC016/SCC020制冷系统解决方案，山特SCC系列机房空调室内机包含了压缩机、蒸发器、离心风机、控制器、热力膨胀阀、过滤网、温度传感器、室外风机、冷凝器等部件，配件有加湿器、电加热、延长组件。室内外机组均配置充注制冷剂的检修阀，在室内机和室外机连接好管道后，即可进行系统检漏、抽真空及充注制冷剂操作程序。山特SCC机房精密空调采用的是浸入式电极加湿器，都配有精密的控制程序，它能自动调节运行参数，使加湿器适应水的特性，加湿器供水管管路上必须安装一个旁通节止阀和一个过滤装置，以防止杂物进入加湿器。在机房空调当前报警页面中，可以查看空调机组的当前所用报警信息及发生时间，部分报警信息在排除空调机组故障后需要手动消除报警，点击面板页面右下角的“清除报警”图标即可以清除报警。机组若长时间停机后又重新启动，室内机至少通电24小时后才可以重新启动压缩机，在做气密性及泄漏测试时，切勿将氧气，乙炔等易燃危险气体混入制冷回路，以免发生危险，使用氮气或冷媒做此类测试。室外机可单独安装在某一地方，也可多台室外机安装在一个较大的场地内，如果多台室外机安装在一个地方，应注意它们的排列方式不能造成气流短路。所用铜管的厚度、材质必须根据各国的法规来选择，耐压能达到4.15MPa的设计压力，如机组用于腐蚀严重的环境，铜管厚度必须至少增加0.2mm，或铜管需要弯曲拉伸而造成厚度减薄，要适当增加铜管壁厚。机房空调机组可以设置定时开关机、来电自启、温湿度过低过高延时、温度过低过高报警值、高回风温度、加湿能力、加湿器排水阀、漏水检测、电动风阀、制冷加湿、EC内风机风速、出风回风口温度探头、风机关闭延时等。山特机房空调SCC012/SCC016/SCC020销售于西安,咸阳,渭南,铜川,宝鸡,榆林,延安,商洛,汉中,安康,兴平,彬州,韩城,华阴,子长,神木,旬阳;甘肃,兰州,庆阳,天水,嘉峪关,陇南,平凉,宁夏,银川,固原,吴忠,中卫,石嘴山,青海,西宁,德令哈,新疆,乌鲁木齐,吐鲁番,内蒙古,鄂尔多斯,呼和浩特,山西,太原,运城,重庆,四川成都,攀枝花,湖北武汉,河南郑州,河北石家庄等地。

机房空调型号：SCC005UC，SCC005UP，SCC008UC，SCC008UP，SCC012UC，SCC012UP，SCC016UC，SCC016UP，SCC020UC，SCC020UP

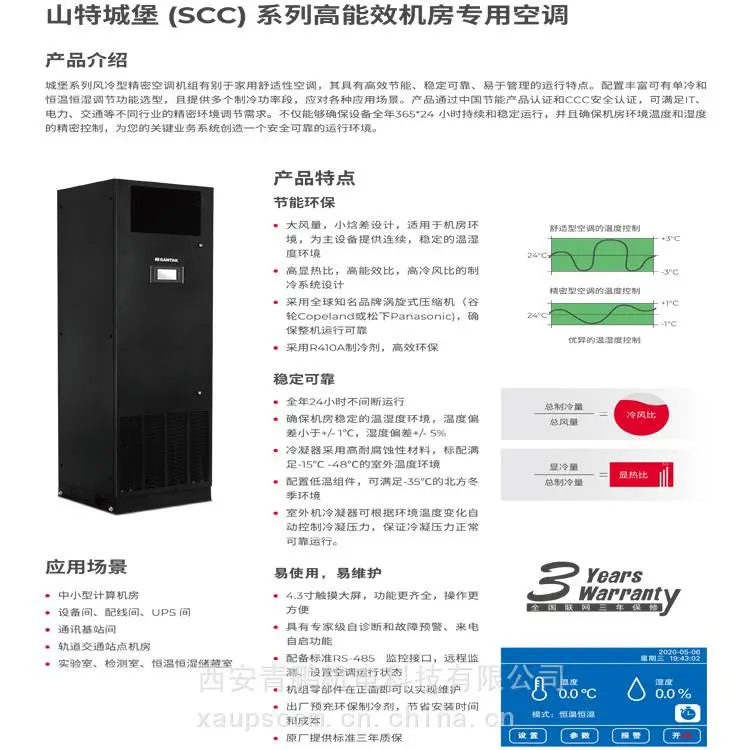

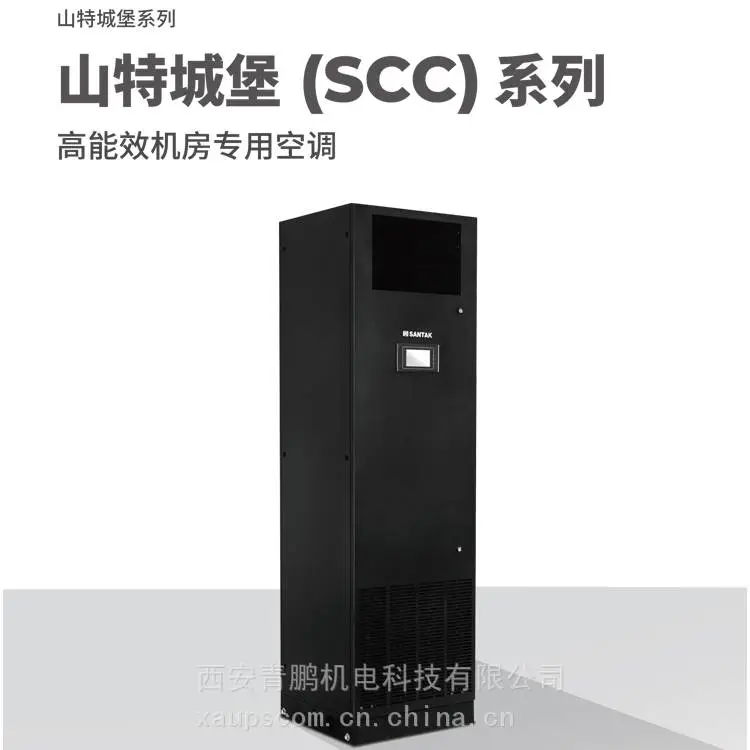

山特城堡SCC系列高能效机房空调，SCC系列机房精密空调机组

山特机房空调SCC012/SCC016/SCC020产品介绍：

城堡SCC系列机房空调5kW-20kW具有节能、稳定可靠、易于管理的运行特点。配置丰富可有单冷和恒温恒湿调节功能选型，且提供多个制冷功率段，应对各种应用场景。产品通过中国节能产品认证和CCC安全认证，可满足IT、电力、交通等不同行业的精密环境调节需求。不仅能够确保设备全年365*24小时持续和稳定运行，并且确保机房环境温度和湿度的精密控制，为您的关键业务系统创造一个***的运行环境。

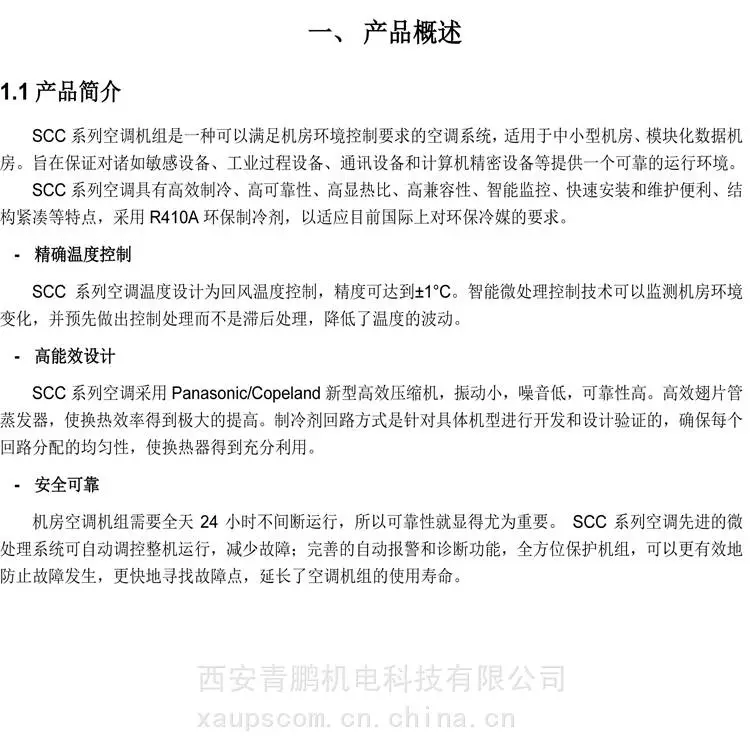

山特机房空调SCC012/SCC016/SCC020产品简介：

SCC系列空调机组是一种可以满足机房环境控制要求的空调系统，适用于中小型机房、模块化数据机房。旨在***对诸如敏感设备、工业过程设备、通讯设备和计算机精密设备等提供一个可靠的运行环境。

SCC系列空调具有高效制冷、高可靠性、高显热比、高兼容性、智能监控、快速安装和维护便利、结构紧凑等特点，采用R410A环保制冷剂，以适应目前国际上对环保冷媒的要求。

山特机房空调SCC012/SCC016/SCC020应用场景：

中小型计算机房、模块化数据机房

设备间、配线间、UPS间、办公楼

通讯基站间

轨道交通站点机房

实验室、检测室、恒温恒湿储藏室、酒店

船舶、海洋开发、化工、矿山、轻纺、食品、学校、冶金、医药

山特机房空调SCC012/SCC016/SCC020产品特性：

节能环保

·大风量，小焓差设计，适用于机房环境，为主设备提供连续，稳定的温湿度环境

·高显热比，高能效比，高冷风比的制冷系统设计

·采用全球***涡旋式压缩机（谷轮Copeland或松下Panasonic)，确保整机运行可靠

涡旋压缩机是在空调系统中应用极广泛的压缩机，其结构简单紧凑，运动部件少，重量轻；高的能效比和能在任意系统负载下启动使得空调既节能又可靠；相比起普通压缩机，噪音***，而且不怕液击。

*型号SCC005和SCC008采用Panasonic压缩机。

·采用R410A制冷剂，高效环保

稳定可靠

·全年24小时不间断运行

·确保机房稳定的温湿度环境，温度偏差小于+/- 1℃，湿度偏差+/- 5%

·冷凝器采用高耐腐蚀性材料，标配满足-15℃-48℃的室外温度环境

·配置低温组件，可满足-35℃的北方冬季环境

·室外机冷凝器可根据环境温度变化自动控制冷凝压力，***冷凝压力正常可靠运行。

易使用，易维护

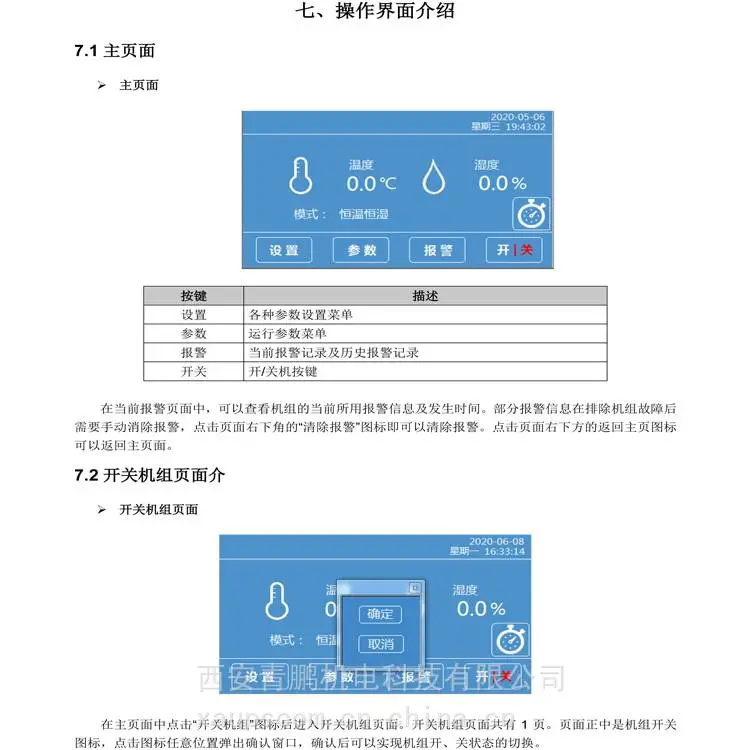

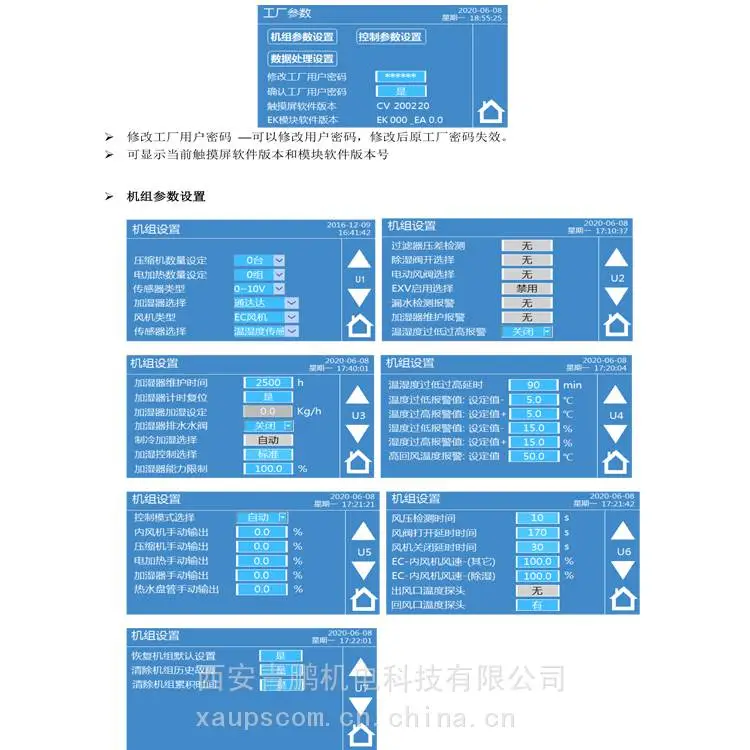

·4.3寸触摸大屏，彩色多行触摸屏人机界面，功能更齐全，操作更方便

  可直接在室内机的显示屏上读取温湿度状态、运行曲线、运行参数等

  具有来电自启功能，并保持原设定参数运行

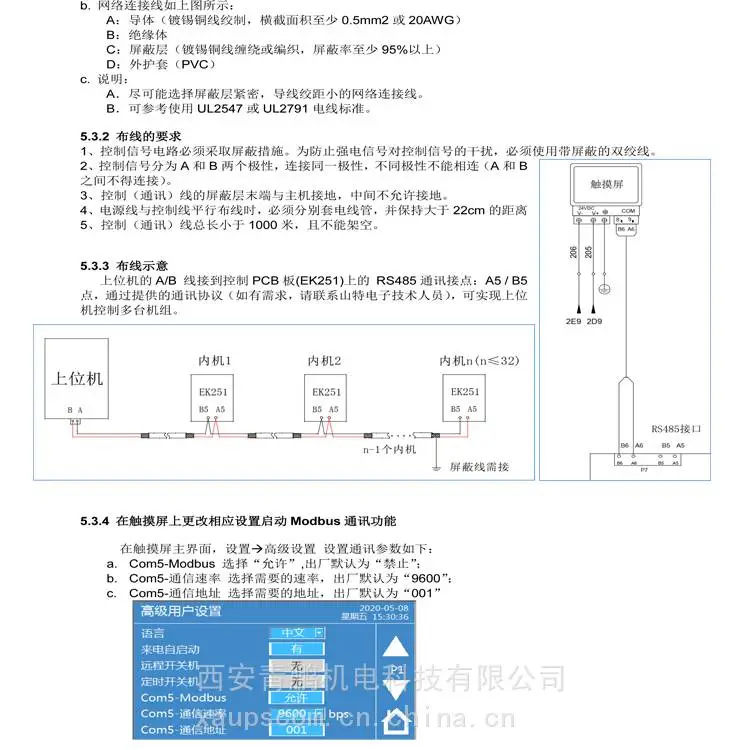

  配备标准RS-485监控接口，提供通讯协议

  可在计算机上远程监控空调运行状态，设置温湿度控制值、远程开关机等

·具有专家级自诊断和故障预警、来电自启功能

·配备标准RS-485监控接口，远程监测、设置空调运行状态

·机组零部件在正面即可以实现维护

·出厂预充环保制冷剂，节省安装时间和成本

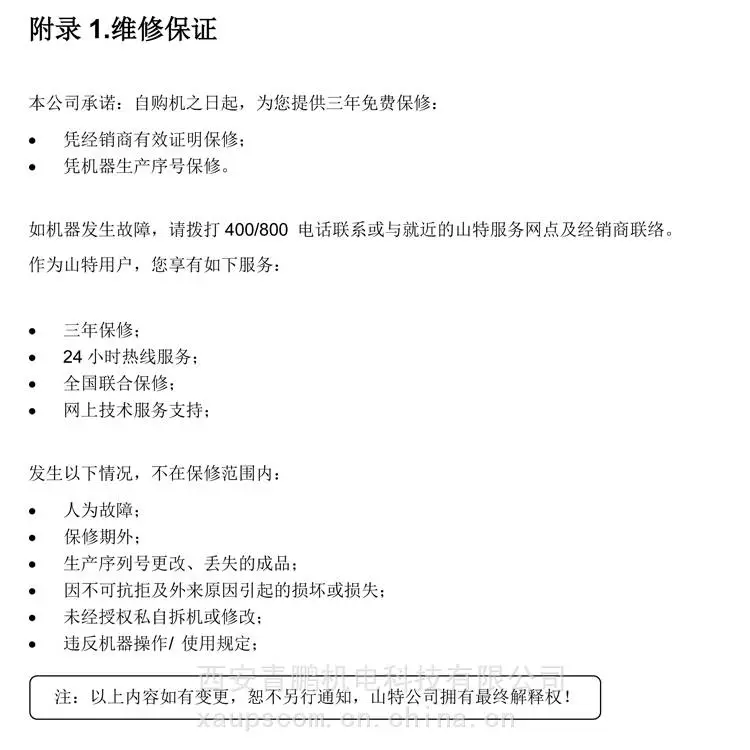

·原厂提供标准三年质保

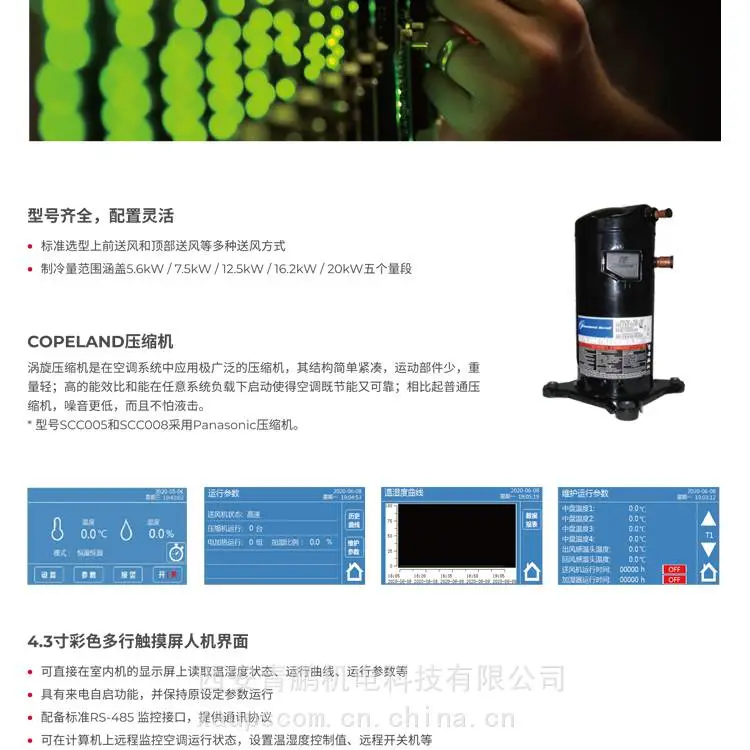

型号齐全，配置灵活

·标准选型上前送风和顶部送风等多种送风方式

·制冷量范围涵盖5.6kW/7.5kW/12.5kW/16.2kW/20kW五个量段

山特机房空调SCC012/SCC016/SCC020设计特征：

***温度控制

·SCC系列空调温度设计为回风温度控制，精度可达到±1℃。智能微处理控制技术可以监测机房环境变化，并预先做出控制处理而不是滞后处理，降低了温度的波动。

高能效设计

·SCC系列空调采用Panasonic/Copeland新型高效压缩机，振动小，噪音低，可靠性高。高效翅片管蒸发器，使换热效率得到***的提高。制冷剂回路方式是针对具体机型进行开发和设计验证的，确保每个回路分配的均匀性，使换热器得到充分利用。

放心稳定

·机房空调机组需要全天24小时不间断运行，所以可靠性就显得尤为重要。SCC系列空调***的微处理系统可自动调控整机运行，减少故障；***自动报警和诊断功能，全方位保护机组，可以更有效地防止故障发生，更快地寻找故障点，延长了空调机组的使用寿命。

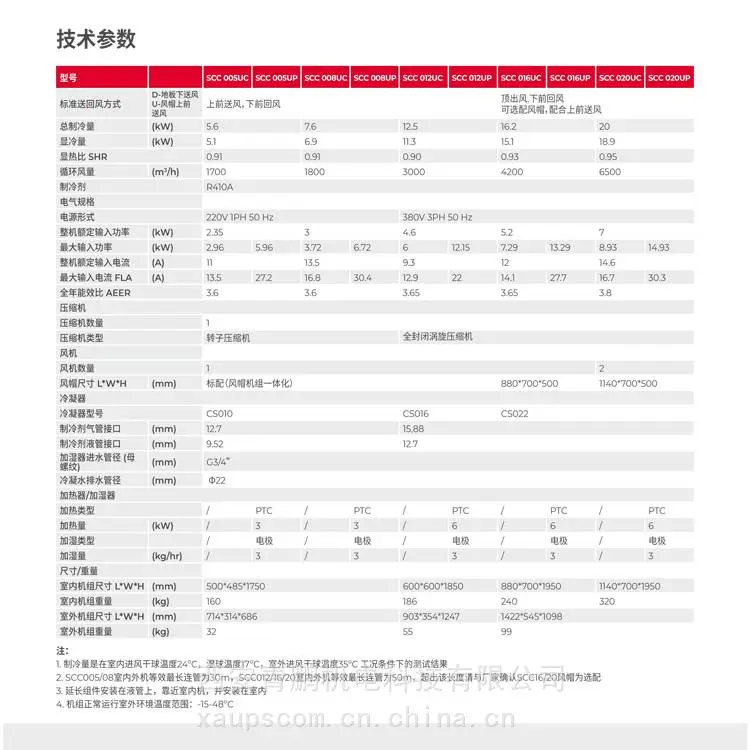

山特机房空调SCC012/SCC016/SCC020技术规格参数：

空调机组型号 SCC005UC   SCC005UP   SCC008UC   SCC008UP   SCC012UC   SCC012UP   SCC016UC   SCC016UP   SCC020UC   SCC020UP

准送回风方式 D-地板下送风U-风帽上前送风 上前送风，下前回风 顶出风，下前回风，可选配风帽，配合上前送风

总制冷量 (kW) 5.6 7.6 12.5 16.2 20

显冷量 (kW) 5.1 6.9 11.3 15.1 18.9

显热比 SHR 0.91 0.91 0.90 0.93 0.95

循环风量 (m3/h) 1700 1800 3000 4200 6500

制冷剂 R410A

电气规格

电源形式 220V 1PH 50 Hz 380V 3PH 50 Hz

整机额定输入功率 (kW) 2.35 3 4.6 5.2 7

输入功率 (kW) 2.96 5.96 3.72 6.72 6 12.15 7.29 13.29 8.93 14.93

整机额定输入电流 (A) 11 13.5 9.3 12 14.6

输入电流 FLA (A) 13.5 27.2 16.8 30.4 12.9 22 14.1 27.7 16.7 30.3

全年能效比 AEER 3.6 3.6 3.65 3.65 3.8

压缩机

压缩机数量 1

压缩机类型 转子压缩机 全封闭涡旋压缩机

风机

风机数量 1

风帽尺寸 L*W*H (mm) 标配（风帽机组一体化） 880*700*500 1140*700*500

冷凝器

冷凝器型号 CS010 CS016 CS022

制冷剂气管接口 (mm) 12.7 15.88

制冷剂液管接口 (mm) 9.52 12.7

加湿器进水管径 (母螺纹 (mm) G3/4”

冷凝水排水管径 (mm) Φ22

加热器/加湿器

加热类型 / PTC / PTC / PTC / PTC / PTC

加热量 (kW) / 3 / 3 / 6 / 6 / 6

加湿类型 / / / / /

尺寸/重量 (kg/hr) / 3 / 3 / 3 / 3 / 3

尺寸/重量

室内机组尺寸 L*W*H (mm) 500*485*1750 600*600*1850 880*700*1950 1140*700*1950

室内机组重量 (kg) 160 186 240 320

室外机组尺寸 L*W*H (mm) 714*314*686 903*354*1247 1422*545*1098

室外机组重量 (kg) 32 55 99

注：

1.制冷量是在室内进风干球温度24℃，湿球温度17℃，室外进风干球温度35℃工况条件下的测试结果。

2.SCC005/08室内外机等效最长连管为30m，SCC012/16/20室内外机等效最长连管为50m，超出该长度请与厂家确认SCC16/20风帽为选配

3.延长组件安装在液管上，靠近室内机，并安装在室内

4.机组正常运行室外环境温度范围：-15-48℃

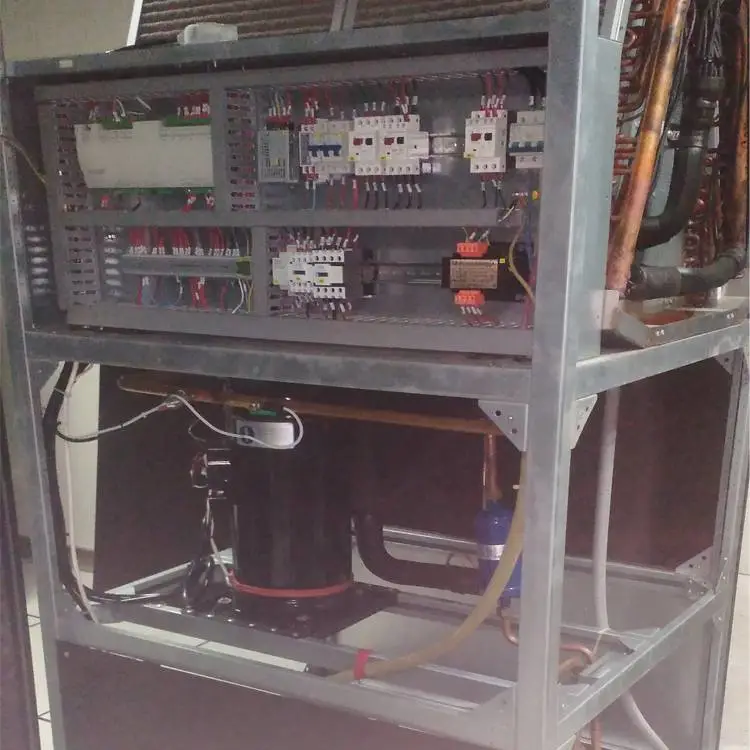

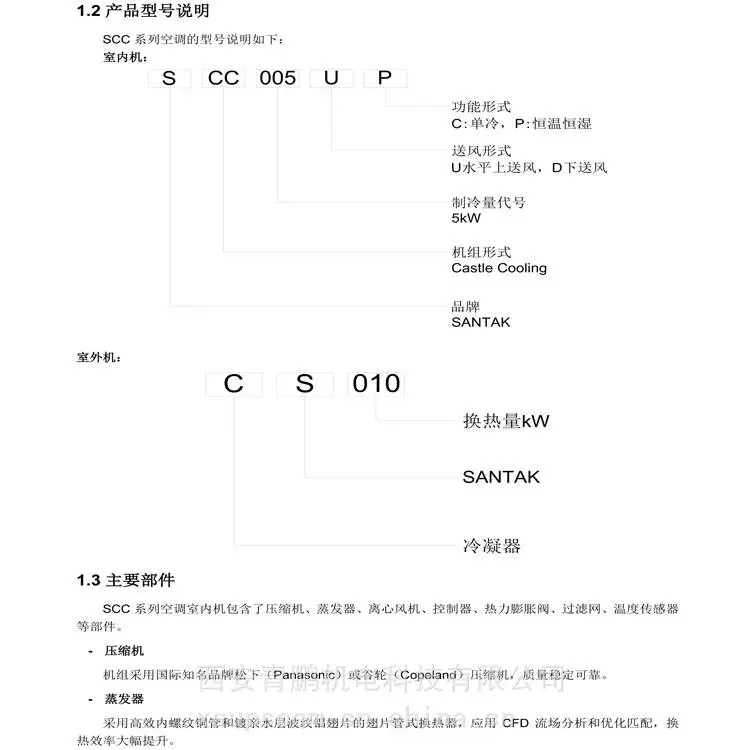

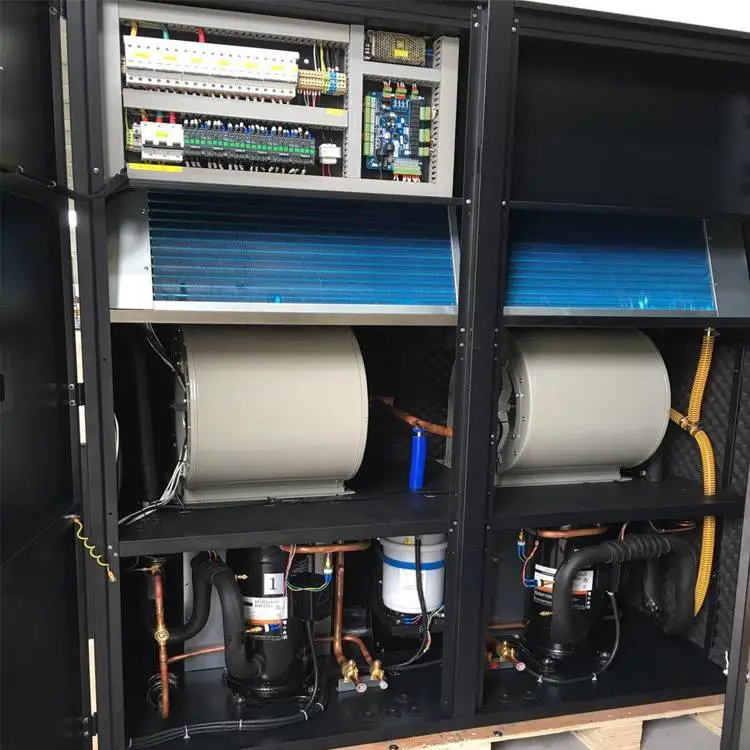

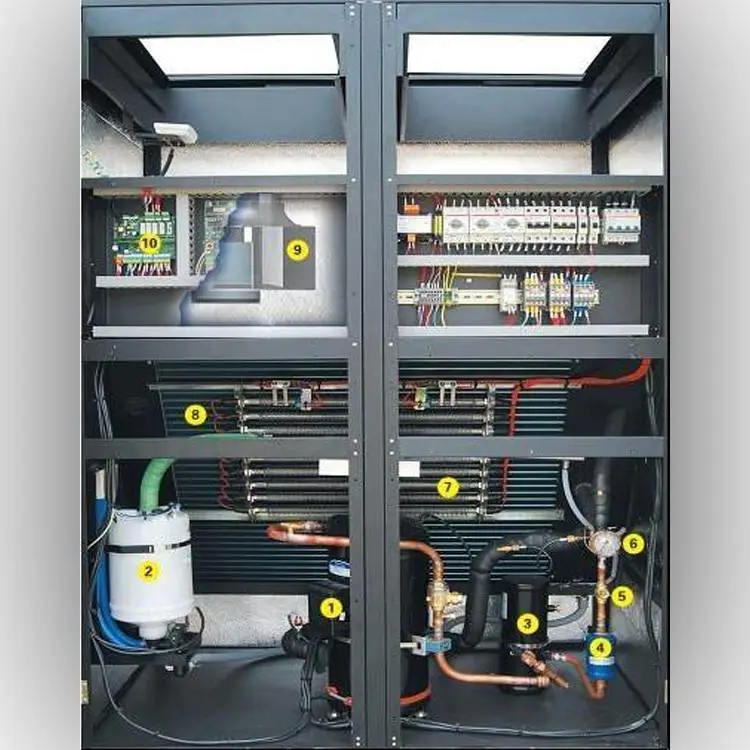

山特机房空调SCC012/SCC016/SCC020七大主要部件：

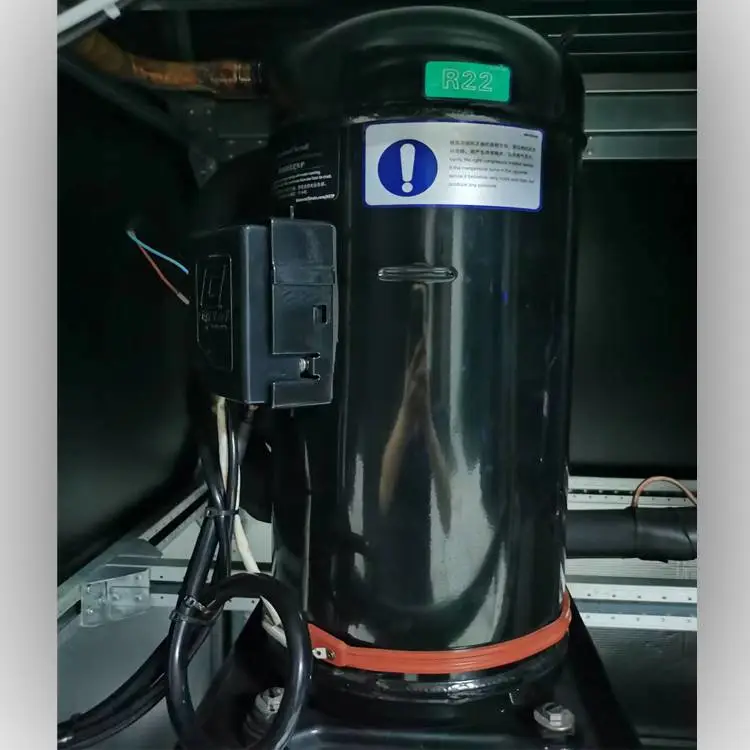

·压缩机

机组采用***品牌松下（Panasonic）或谷轮（Copeland）压缩机，质量稳定可靠。

·蒸发器

采用高效内螺纹铜管和镀亲水层波纹铝翅片的翅片管式换热器，应用 CFD 流场分析和优化匹配，换热效率大幅提升。

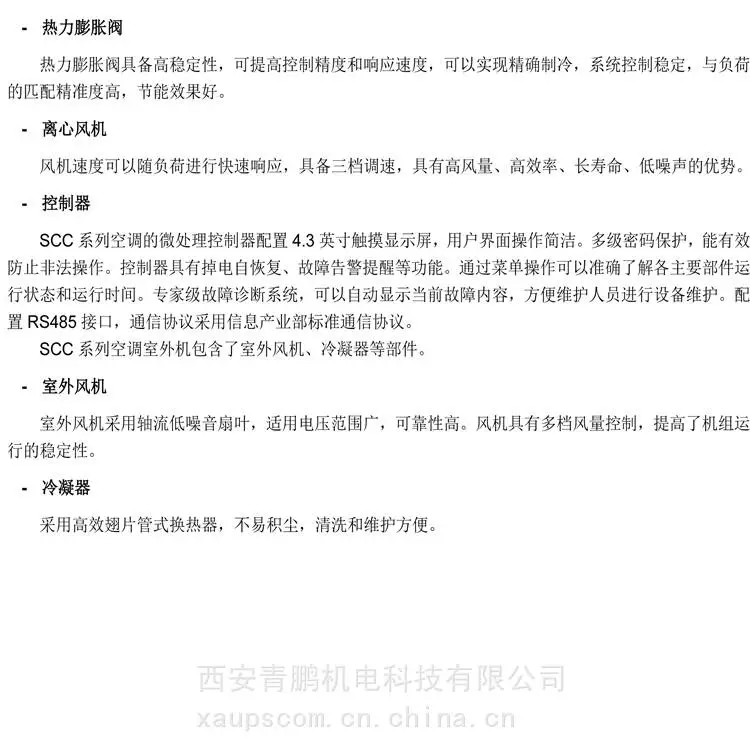

·热力膨胀阀

热力膨胀阀具备高稳定性，可提高控制精度和响应速度，可以实现***制冷，系统控制稳定，与负荷的匹配精准度高，节能效果好。

·离心风机

风机速度可以随负荷进行快速响应，具备三档调速，具有高风量、高效率、长寿命、低噪声的优势。

·控制器

SCC系列空调的微处理控制器配置4.3英寸触摸显示屏，用户界面操作简洁。多级密码保护，能有效防止非法操作。控制器具有掉电自恢复、故障告警提醒等功能。通过菜单操作可以准确了解各主要部件运行状态和运行时间。专家级故障诊断系统，可以自动显示当前故障内容，方便维护人员进行设备维护。配置RS485接口，通信协议采用信息产业部标准通信协议。

SCC系列空调室外机包含了室外风机、冷凝器等部件。

·室外风机

室外风机采用轴流低噪音扇叶，适用电压范围广，可靠性高。风机具有多档风量控制，提高了机组运行的稳定性。

·冷凝器

采用高效翅片管式换热器，不易积尘，清洗和维护方便。

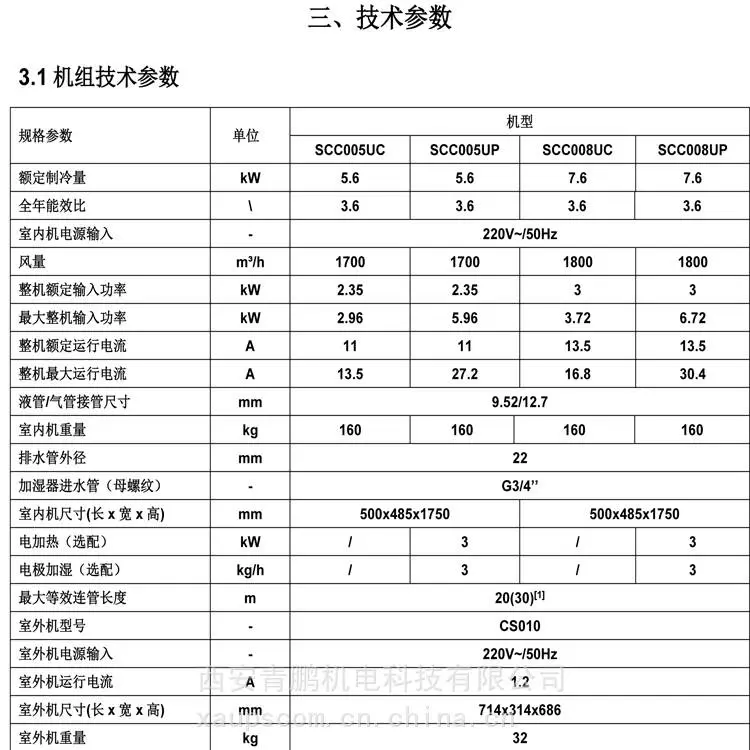

山特机房空调SCC012/SCC016/SCC020机组技术参数：

规格参数 单位 机型 SCC005UC SCC005UP SCC008UC SCC008UP

额定制冷量 kW 5.6 5.6 7.6 7.6

全年能效比  3.6 3.6 3.6 3.6

室内机电源输入 - 220V~/50Hz

风量 立方米/h 1700 1700 1800 1800

整机额定输入功率 kW 2.35 2.35 3 3

整机输入功率 kW 2.96 5.96 3.72 6.72

整机额定运行电流 A 11 11 13.5 13.5

整机运行电流 A 13.5 27.2 16.8 30.4

液管/气管接管尺寸 mm 9.52/12.7

室内机重量 kg 160 160 160 160

排水管外径 mm 22

加湿器进水管（母螺纹） - G3/4’’

室内机尺寸(长 x 宽 x 高) mm 500×485×1750 500×485×1750

电加热（选配） kW / 3 / 3

电极加湿（选配） kg/h / 3 / 3

等效连管长度 m 20(30)

室外机型号 - CS010

室外机电源输入 - 220V~/50Hz

室外机运行电流 A 1.2

室外机尺寸(长 x 宽 x 高) mm 714×314×686

室外机重量 kg 32

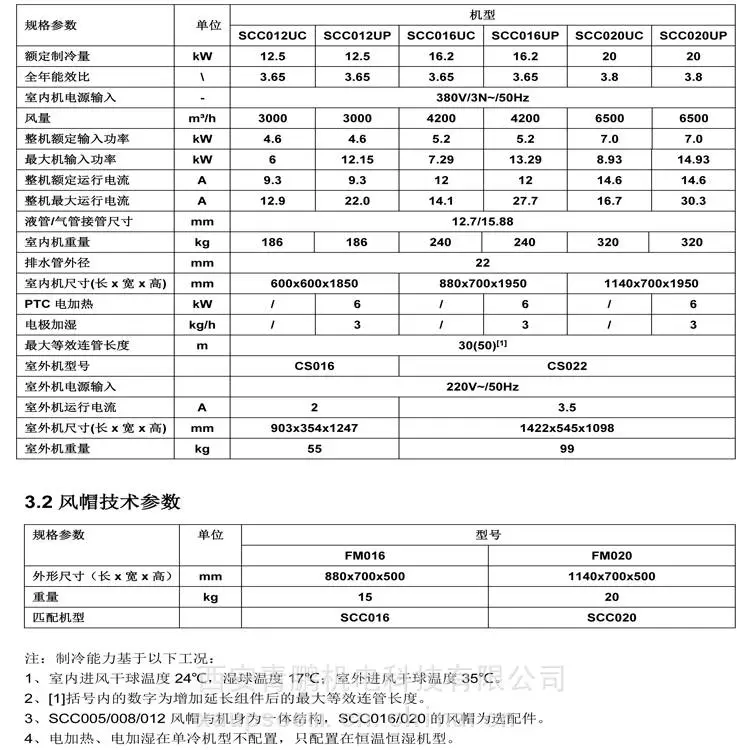

山特机房空调SCC012/SCC016/SCC020规格参数：

机型SCC012UC SCC012UP SCC016UC SCC016UP SCC020UC SCC020UP

额定制冷量 kW 12.5 12.5 16.2 16.2 20 20

全年能效比  3.65 3.65 3.65 3.65 3.8 3.8

室内机电源输入 - 380V/3N~/50Hz

风量 立方米/h 3000 3000 4200 4200 6500 6500

整机额定输入功率 kW 4.6 4.6 5.2 5.2 7.0 7.0

机输入功率 kW 6 12.15 7.29 13.29 8.93 14.93

整机额定运行电流 A 9.3 9.3 12 12 14.6 14.6

整机运行电流 A 12.9 22.0 14.1 27.7 16.7 30.3

液管/气管接管尺寸 mm 12.7/15.88

室内机重量 kg 186 186 240 240 320 320

排水管外径 mm 22

室内机尺寸(长 x 宽 x 高) mm 600×600×1850 880×700×1950 1140×700×1950

PTC 电加热 kW / 6 / 6 / 6

电极加湿 kg/h / 3 / 3 / 3

等效连管长度 m 30(50)[1]

室外机型号 CS016 CS022

室外机电源输入 220V~/50Hz

室外机运行电流 A 2 3.5

室外机尺寸(长 x 宽 x 高) mm 903×354×1247 1422×545×1098

室外机重量 kg 55 99

山特机房空调SCC012/SCC016/SCC020风帽技术参数：

规格参数 单位 型号FM016 FM020

外形尺寸（长 x 宽 x 高） mm 880×700×500 1140×700×500

重量 kg 15 20

匹配机型 SCC016 SCC020

注：制冷能力基于以下工况：

1、室内进风干球温度24℃，湿球温度17℃；室外进风干球温度35℃。

2、[1]括号内的数字为增加延长组件后的等效连管长度。

3、SCC005/008/012风帽与机身为一体结构，SCC016/020的风帽为选配件。

4、电加热、电加湿在单冷机型不配置，只配置在恒温恒湿机型。

使用条件：

项目 条件 安装位置

高度差 ΔH[2]：

－5m≤ΔH≤5m（SCC005/ SCC008）

－10m≤ΔH≤10m（SCC012/ SCC016/ SCC020）

安装方式 水平气流安装

环境温度 室内机：0～40°C

室外机：-15～48°C，选配低温组件可达-35°C

海拔<1000m，大于 1000m 请降额使用

室外机在室内机上方为正高度差；室外机在室内机下方为负高度差。若室外机在室内机上方，需每隔6m设置一个回油弯。

储藏环境：

SCC系列空调的储藏环境满足 GB4798.1-2005要求。

项目 要求

储藏环境 室内、干净（无粉尘等）

环境湿度 15％～85％RH（无凝露）

环境温度 －20℃ ～ 54℃

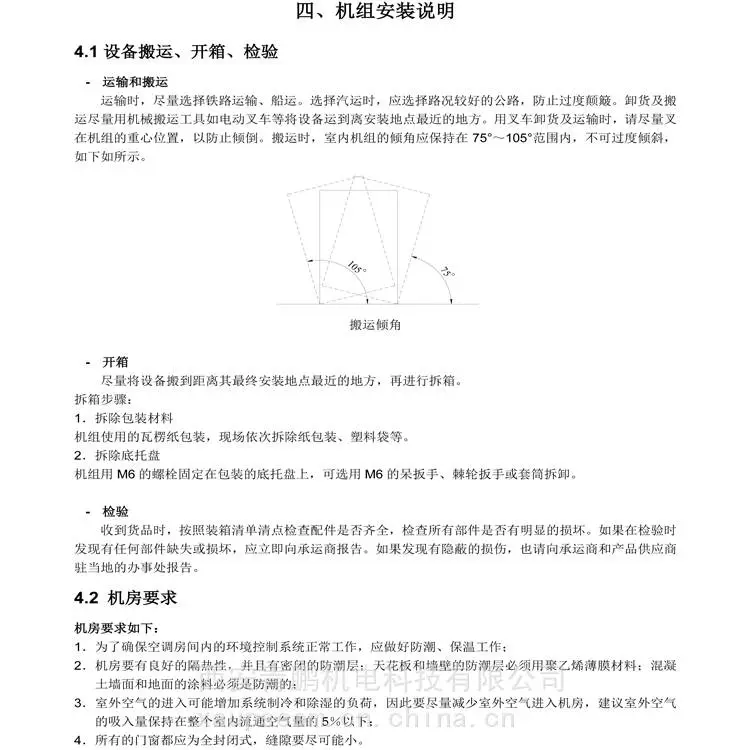

山特机房空调SCC012/SCC016/SCC020空间要求如下：

1．为了确保空调房间内的环境控制系统正常工作，应做好防潮、保温工作；

2．机房要有良好的隔热性，并且有密闭的防潮层；天花板和墙壁的防潮层必须用聚乙烯薄膜材料；混凝土墙面和地面的涂料必须是防潮的；

3．室外空气的进入可能增加系统制冷和除湿的负荷，因此要尽量减少室外空气进入机房，建议室外空气的吸入量保持在整个室内流通空气量的 5％以下；

4．所有的门窗都应为全封闭式，缝隙要尽可能小。

山特机房空调SCC012/SCC016/SCC020室外机CS010/016的安装：

室外机可落地安装或支架安装。

为了获得较好的制冷效果，应根据以下几方面来选择室外机的安装位置：

·安装位置应使机组排出的热空气不被重新吸回机组，同时避免吸入其他机组排出的热空气，并预留足够的空间以备保养机组。

·在室外机排风和吸风的通道上，不应有障碍物阻挡气流。

·机组安装位置应有良好的通风，以帮助机组更好的换热。

·安装位置应有足够的强度以承担机组的重量及运行时的振动。

·应避免安装在脏物多或油污、含盐量大及有大量硫化气体的地方。

·安装处必须能排出雨水和除霜形成的水。

·不可将室外机安装在可能会漏出可燃气体的地方。如果可燃气体泄漏并积聚在机组四周，可能会发生爆炸。

·不可将室外机安装在易受强风或台风直吹的地方。条件许可的情况下可加装防雨、防雪、防阳光直射等设备。

·***机组出风和运行噪声不影响邻居。

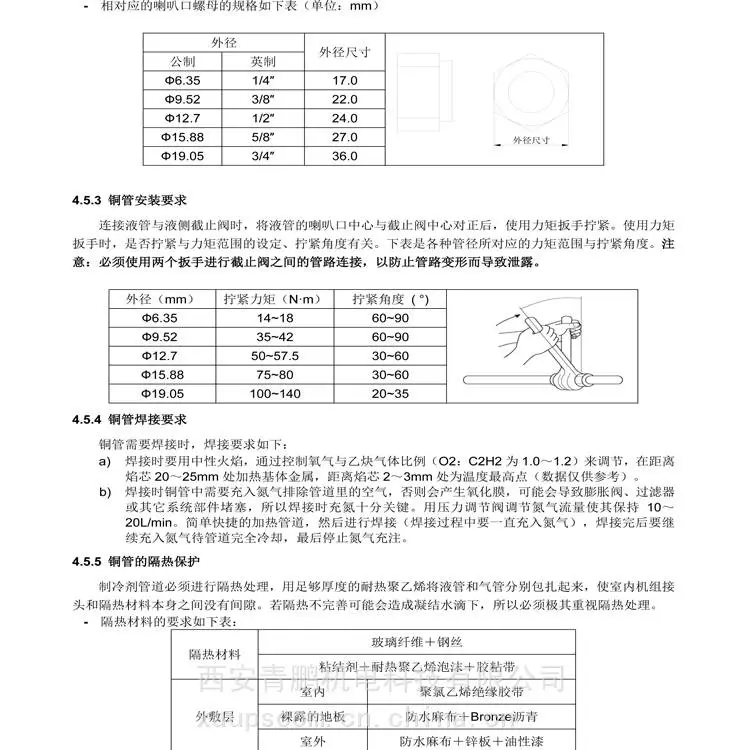

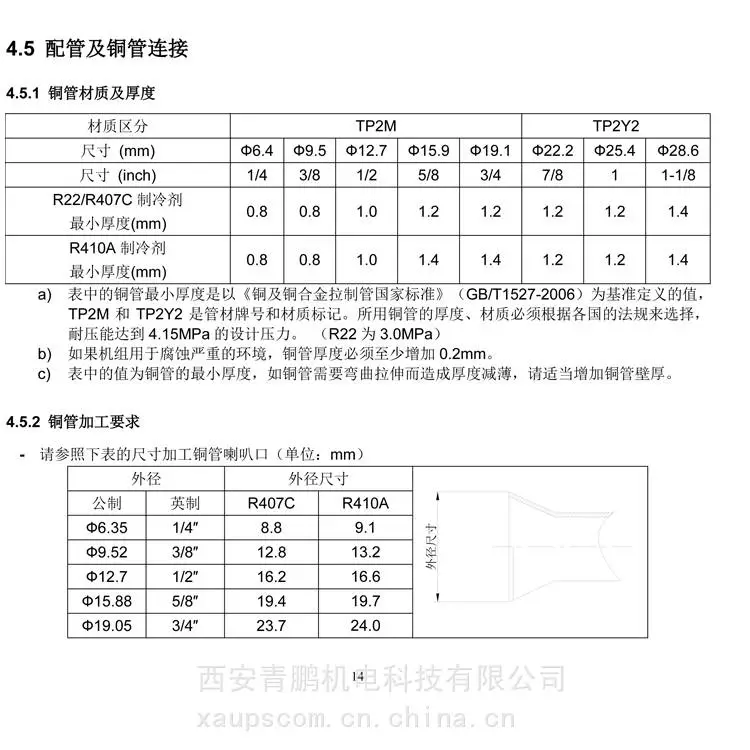

铜管安装要求：

连接液管与液侧截止阀时，将液管的喇叭口中心与截止阀中心对正后，使用力矩扳手拧紧。使用力矩扳手时，是否拧紧与力矩范围的设定、拧紧角度有关。下表是各种管径所对应的力矩范围与拧紧角度。注

铜管焊接要求：

a) 焊接时要用中性火焰，通过控制氧气与乙炔气体比例（O2：C2H2 为 1.0～1.2）来调节，在距离焰芯 20～25mm 处加热基体金属，距离焰芯 2～3mm 处为温度点（数据仅供参考）。

b) 焊接时铜管中需要充入氮气排除管道里的空气，否则会产生氧化膜，可能会导致膨胀阀、过滤器或其它系统部件堵塞，所以焊接时充氮十分关键。用压力调节阀调节氮气流量使其保持 10～20L/min。简单快捷的加热管道，然后进行焊接（焊接过程中要一直充入氮气），焊接完后要继续充入氮气待管道完全冷却，***停止氮气充注。

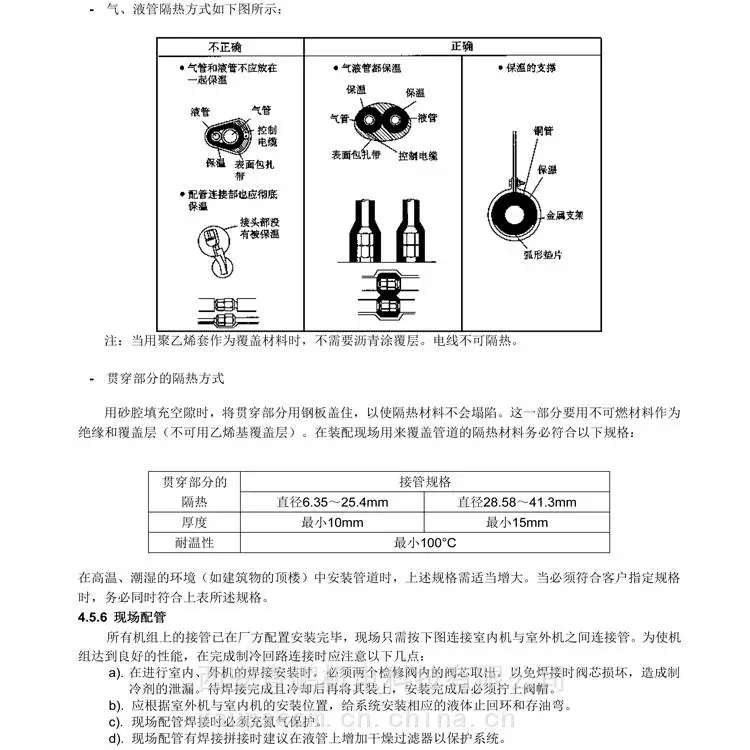

铜管的隔热保护：

制冷剂管道必须进行隔热处理，用足够厚度的耐热聚乙烯将液管和气管分别包扎起来，使室内机组接头和隔热材料本身之间没有间隙。若隔热不完善可能会造成凝结水滴下，所以必须***重视隔热处理。

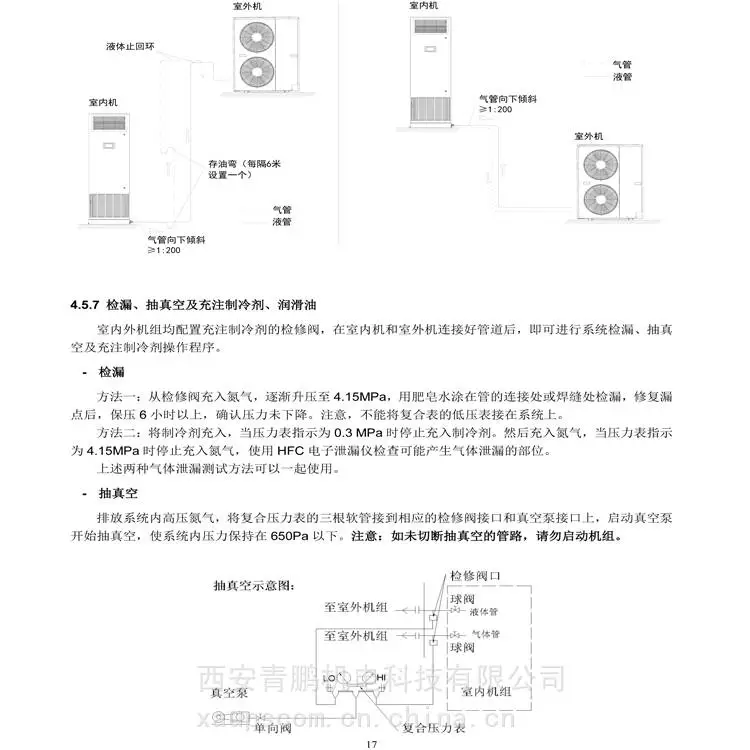

山特机房空调SCC012/SCC016/SCC020现场配管：

所有机组上的接管已在厂方配置安装完毕，现场只需按下图连接室内机与室外机之间连接管。为使机组达到良好的性能，在完成制冷回路连接时应注意以下几点：

a). 在进行室内、外机的焊接安装时，必须两个检修阀内的阀芯取出，以免焊接时阀芯损坏，造成制冷剂的泄漏。待焊接完成且冷却后再将其装上，安装完成后必须拧上阀帽。

b). 应根据室外机与室内机的安装位置，给系统安装相应的液体止回环和存油弯。

c). 现场配管焊接时必须充氮气保护。

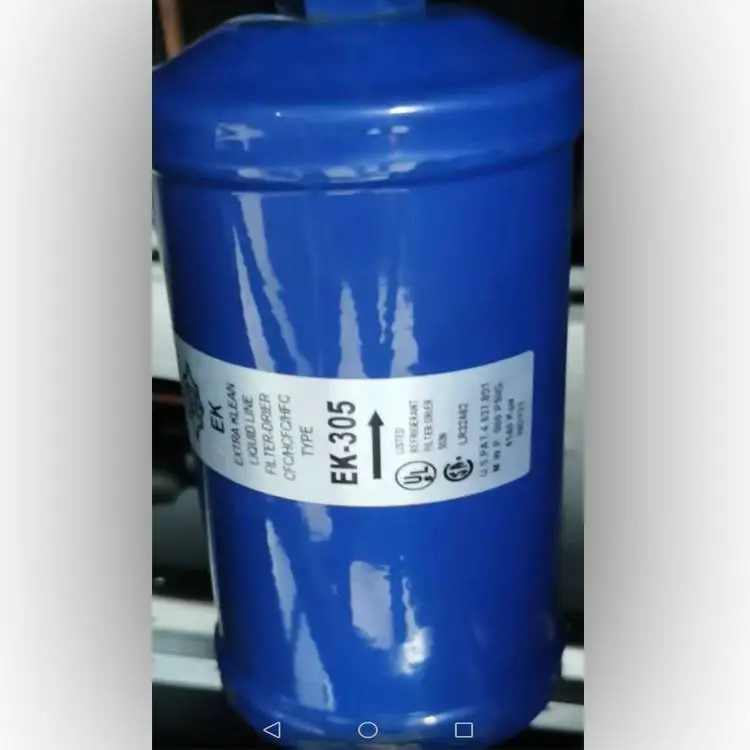

d). 现场配管有焊接拼接时建议在液管上增加干燥过滤器以保护系统。

检漏、抽真空及充注制冷剂、润滑油：

·检漏

方法一：从检修阀充入氮气，逐渐升压至4.15MPa，用肥皂水涂在管的连接处或焊缝处检漏，修复漏点后，保压6小时以上，确认压力未下降。注意，不能将复合表的低压表接在系统上。

方法二：将制冷剂充入，当压力表指示为0.3 MPa时停止充入制冷剂。然后充入氮气，当压力表指示为4.15MPa时停止充入氮气，使用HFC电子泄漏仪检查可能产生气体泄漏的部位。上述两种气体泄漏测试方法可以一起使用。

·抽真空

排放系统内高压氮气，将复合压力表的三根软管接到相应的检修阀接口和真空泵接口上，启动真空泵开始抽真空，使系统内压力保持在650Pa以下。注意：如未切断抽真空的管路，请勿启动机组。

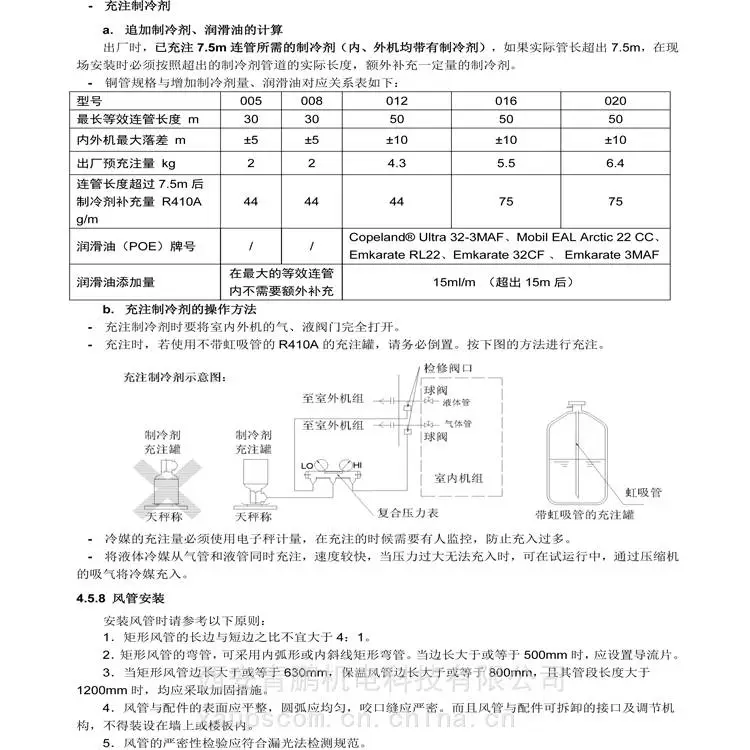

·充注制冷剂

a. 追加制冷剂、润滑油的计算

出厂时，已充注7.5m连管所需的制冷剂（内、外机均带有制冷剂），如果实际管长超出7.5m，在现场安装时必须按照超出的制冷剂管道的实际长度，额外补充一定量的制冷剂

b. 充注制冷剂的操作方法

充注制冷剂时要将室内外机的气、液阀门完全打开。

充注时，若使用不带虹吸管的R410A的充注罐，请务必倒置。

冷媒的充注量必须使用电子秤计量，在充注的时候需要有人监控，防止充入过多。

将液体冷媒从气管和液管同时充注，速度较快，当压力过大无法充入时，可在试运行中，通过压缩机的吸气将冷媒充入。

山特机房空调SCC012/SCC016/SCC020风管安装：

1．矩形风管的长边与短边之比不宜大于 4：1。

2．矩形风管的弯管，可采用内弧形或内斜线矩形弯管。当边长大于或等于 500mm 时，应设置导流片。

3．当矩形风管边长大于或等于630mm，保温风管边长大于或等于800mm，且其管段长度大于1200mm时，均应采取加固措施。

4．风管与配件的表面应平整，圆弧应均匀，咬口缝应严密。而且风管与配件可拆卸的接口及调节机构，不得装设在墙上或楼板内。

5．风管的严密性检验应符合漏光法检测规范。

V带传动：

风机的转速(rpm)取决于所要求的风量、机组附件以及送风和回风管路系统的阻力。有了这些数据，根据风机的特性曲线，可以确定风机的转速，知道了所需转速和风机马达的功率，马达的V带轮就可以确定。在风机马达启动后，调节送风和回风管路的系统的阻力，可***空调房间的送风分布均匀。

电加热：

SCC系列机房空调机组采用的是PTC(Positive Temperature Coefficient)热敏陶瓷元件，由若干单片组合后与波纹散热铝条经高温胶粘结组成，具有热阻小、换热效***的***优点。它的特点在于其安全性，即遇风机故障堵转时，PTC加热器因得不到充分散热，功率会自动急剧下降，此时加热器的表面温度维持限定在居里温度左右（一般为220℃），从而不致产生电热管类加热器表面的“发红”现象，排除了发生事故的隐患。

延长组件：

当超出机组正常连管要求时，SCC 系列机房空调机组可以配置延长组件，以适应管路***的应用环境，***机组的运行。

延长组件安装在液管上面，靠近室内机安装。延长组件上面印有钢印“IN”“OUT”,IN 接室外机，OUT接室内机，采用螺纹快速连接。

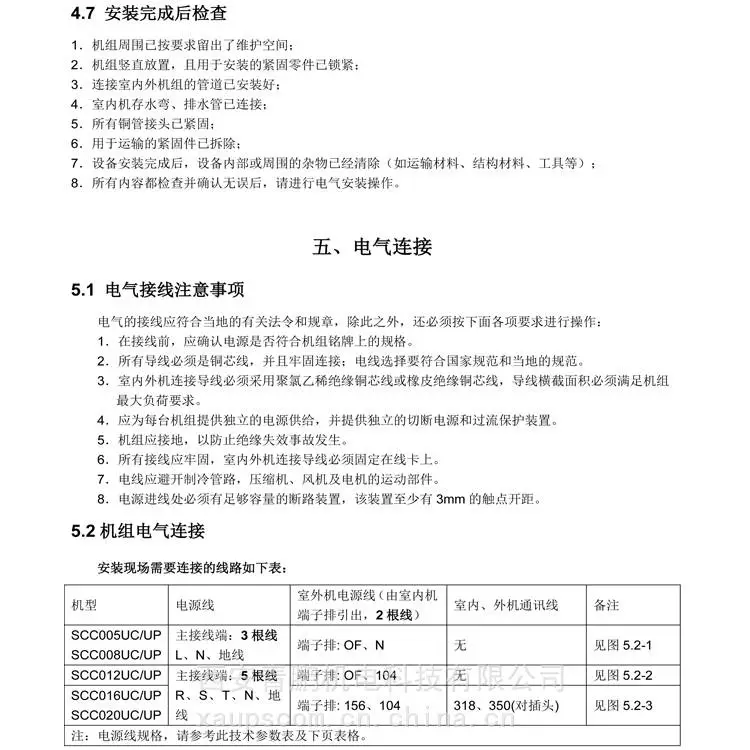

山特机房空调SCC012/SCC016/SCC020安装完成后检查：

1．机组周围已按要求留出了维护空间；

2．机组竖直放置，且用于安装的紧固零件已锁紧；

3．连接室内外机组的管道已安装好；

4．室内机存水弯、排水管已连接；

5．所有铜管接头已紧固；

6．用于运输的紧固件已拆除；

7．设备安装完成后，设备内部或周围的杂物已经清除（如运输材料、结构材料、工具等）；

8．所有内容都检查并确认无误后，请进行电气安装操作。

山特机房空调SCC012/SCC016/SCC020安装注意事项：

1．所有电源线、控制线和地线的连接必须遵守该国和当地电工规范；

2．机组满载电流，请参阅设备铭牌，电缆尺寸应与当地布线规范相符；

3．必须由受过训练的专业安装人员进行电气安装工作；

4．连接电路之前，用电压表测定输入电源电压，并确定电源已关闭。

5．机组的电气连接要考虑机组及其选配件（如排水泵）的总负荷，机外静压与标准机组不同也可能

会导致机组输入功率和电流的变化，整机输入功率及整机电流请参考机组铭牌。

电气接线注意事项：

1．在接线前，应确认电源是否符合机组铭牌上的规格。

2．所有导线必须是铜芯线，并且牢固连接；电线选择要符合国家规范和当地的规范。

3．室内外机连接导线必须采用聚氯乙稀绝缘铜芯线或橡皮绝缘铜芯线，导线横截面积必须满足机组负荷要求。

4．应为每台机组提供独立的电源供给，并提供独立的切断电源和过流保护装置。

5．机组应接地，以防止绝缘失效事故发生。

6．所有接线应牢固，室内外机连接导线必须固定在线卡上。

7．电线应避开制冷管路，压缩机、风机及电机的运动部件。

8．电源进线处必须有足够容量的断路装置，该装置至少有 3mm 的触点开距。

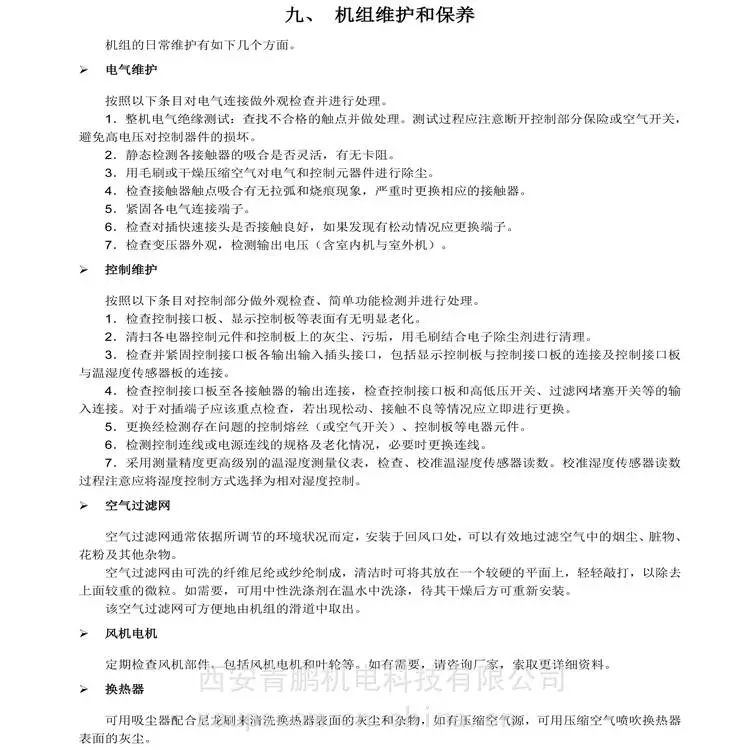

山特机房空调SCC012/SCC016/SCC020机组维护和保养：

电气维护

1．整机电气绝缘测试：查找不合格的触点并做处理。测试过程应注意断开控制部分保险或空气开关，避免高电压对控制器件的损坏。

2．静态检测各接触器的吸合是否灵活，有无卡阻。

3．用毛刷或干燥压缩空气对电气和控制元器件进行除尘。

4．检查接触器触点吸合有无拉弧和烧痕现象，严重时更换相应的接触器。

5．紧固各电气连接端子。

6．检查对插快速接头是否接触良好，如果发现有松动情况应更换端子。

7．检查变压器外观，检测输出电压（含室内机与室外机）。

控制维护

1．检查控制接口板、显示控制板等表面有无明显老化。

2．清扫各电器控制元件和控制板上的灰尘、污垢，用毛刷结合电子除尘剂进行清理。

3．检查并紧固控制接口板各输出输入插头接口，包括显示控制板与控制接口板的连接及控制接口板与温湿度传感器板的连接。

4．检查控制接口板至各接触器的输出连接，检查控制接口板和高低压开关、过滤网堵塞开关等的输入连接。对于对插端子应该重点检查，若出现松动、接触不良等情况应立即进行更换。

5．更换经检测存在问题的控制熔丝（或空气开关）、控制板等电器元件。

6．检测控制连线或电源连线的规格及老化情况，必要时更换连线。

7．采用测量精度更***别的温湿度测量仪表，检查、校准温湿度传感器读数。校准湿度传感器读数过程注意应将湿度控制方式选择为相对湿度控制。

·空气过滤网通常依据所调节的环境状况而定，安装于回风口处，可以有效地过滤空气中的烟尘、脏物、花粉及其他杂物。

·空气过滤网由可洗的纤维尼纶或纱纶制成，清洁时可将其放在一个较硬的平面上，轻轻敲打，以除去上面较重的微粒。如需要，可用中性洗涤剂在温水中洗涤，待其干燥后方可重新安装。该空气过滤网可方便地由机组的滑道中取出。

山特机房空调SCC012/SCC016/SCC020定期检查：

·在运行一小时后

对抛弃型和可开启型加湿桶，检查是否有大量的漏水。

·每15天或不超过300个工作小时

对抛弃型和可开启型加湿桶，检查当前是否有大量的漏水，储水容器的整体状况。当机组工作时检查电极间是否有电弧和火花产生。

·每三个月或不超过1000个工作小时

对可开启型加湿桶，检查当前是否有大量的漏水，如果有必要，更换加湿桶；对于可开启型加湿桶，检查储水容器内是否有明显变黑的区域；如果有，请检查电极的状况，如果有必要，请连同O型圈和垫圈一起更换掉。

·每年或不超过2500个工作小时

对抛弃型加湿桶，请更换加湿桶；对于可开启型加湿桶，请检查其运行情况，当前是否有大量的漏水，储水容器的整体状况，查看容器内***变黑的区域；如果有，请检查电极的状况，如果有必要，请连同O型圈和垫圈一起更换掉。

·5年后或不超过10000个工作小时

对抛弃型和可开启型的加湿桶都要更换掉。

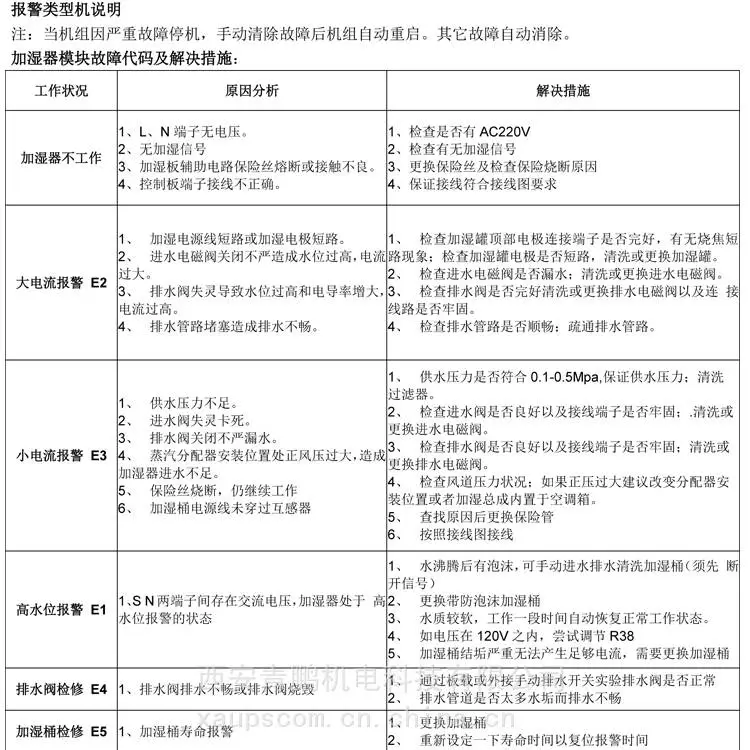

山特机房空调SCC012/SCC016/SCC020加湿器水质要求：

·加湿器必须被供以具有下列特性的自来水：

·压力范围0.1～0.5 MPa (1～5 bar)；

·温度范围1～50℃；

·即时流量不低于额定的进水电磁阀流量 (参考表加湿器排水 供水要求)；

·电导率：125—1250；水硬度不高于400ppm的CaCO3

·无有机化合物

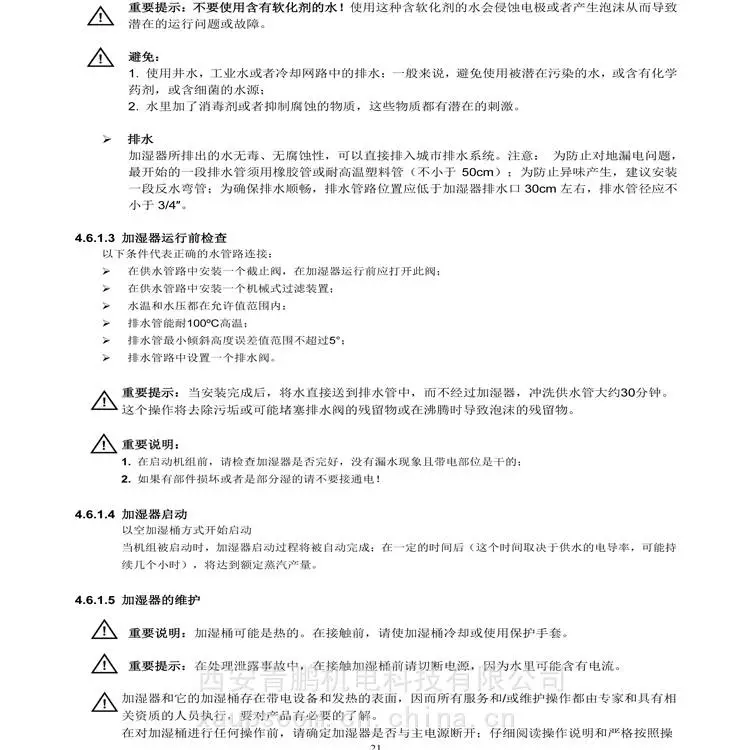

  排水：

加湿器所排出的水***、无腐蚀性，可以直接排入城市排水系统。注意： 为防止对地漏电问题，最开始的一段排水管须用橡胶管或耐高温塑料管（不小于 50cm）；为防止异味产生，建议安装一段反水弯管；为确保排水顺畅，排水管路位置应低于加湿器排水口30cm左右，排水管径应不小于3/4″。

加湿桶的寿命取决于多个因素，包括：供水中含有的水垢和/或电极被部分或完全腐蚀，正确使用以及加湿器大小选型，蒸汽产量，水质，还有是否小心和定期地进行维护。由于塑料的使用时间和电极的磨损，即便是一个可清洗型的加湿桶也有有限的使用寿命，所以我们建议在加湿桶使用5年或是10000个工作小时后更换加湿桶。

在延期使用后或者由于供水中含有较高的盐份，自然会在电极上形成固体污垢，覆盖整个容器的内壁，由于这些固体污垢，尤其是一些可传导的，装置运转时产生的热量会使塑胶变得过热以至熔化，在许多更严重事故中，热量使得塑胶穿孔，引起重大漏水问题。

更换或清洗可清洗型加湿桶：

·***排空加湿桶内的水；

·关闭机组，切断主电源（安全措施）；

·打开并拆下盖子；

·从加湿桶上拆下蒸汽管；

·从加湿桶***断开电气连接；

·松开加湿桶的紧固装置，提起，拆下来；

·可清洗型加湿桶的拆开方式如右图所示；

·可清洗型加湿桶浸入20% 醋酸(乙酸)的水溶液，然后用软刷清除水垢；

·按照与上述相反的步骤安装新的加湿桶到加湿器上。

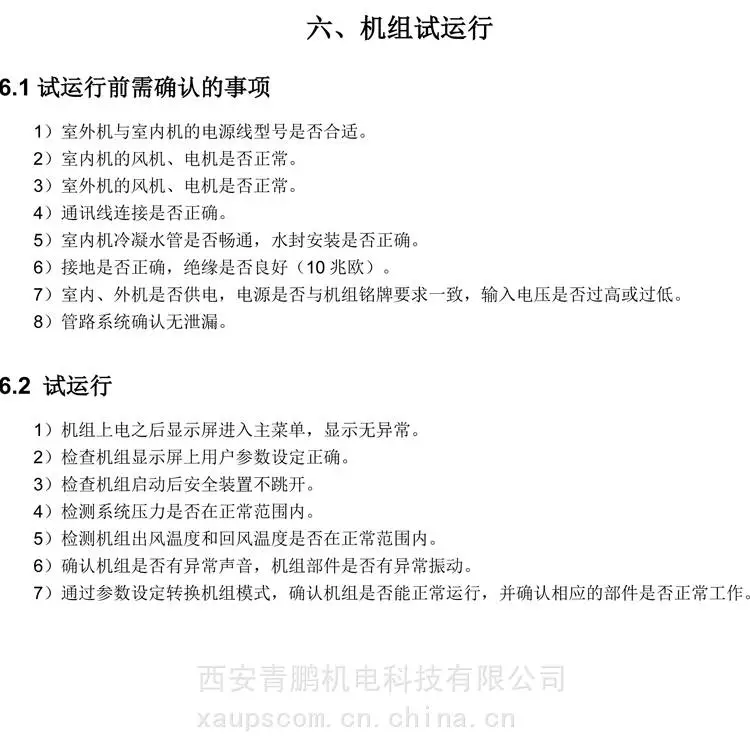

山特机房空调SCC012/SCC016/SCC020试运行前需确认的事项：

1）室外机与室内机的电源线型号是否合适。

2）室内机的风机、电机是否正常。

3）室外机的风机、电机是否正常。

4）通讯线连接是否正确。

5）室内机冷凝水管是否畅通，水封安装是否正确。

6）接地是否正确，绝缘是否良好（10 兆欧）。

7）室内、外机是否供电，电源是否与机组铭牌要求一致，输入电压是否过高或过低。

8）管路系统确认无泄漏。

试运行：

1）机组上电之后显示屏进入主菜单，显示无异常。

2）检查机组显示屏上用户参数设定正确。

3）检查机组启动后安全装置不跳开。

4）检测系统压力是否在正常范围内。

5）检测机组出风温度和回风温度是否在正常范围内。

6）确认机组是否有异常声音，机组部件是否有异常振动。

7）通过参数设定转换机组模式，确认机组是否能正常运行，并确认相应的部件是否正常工作。

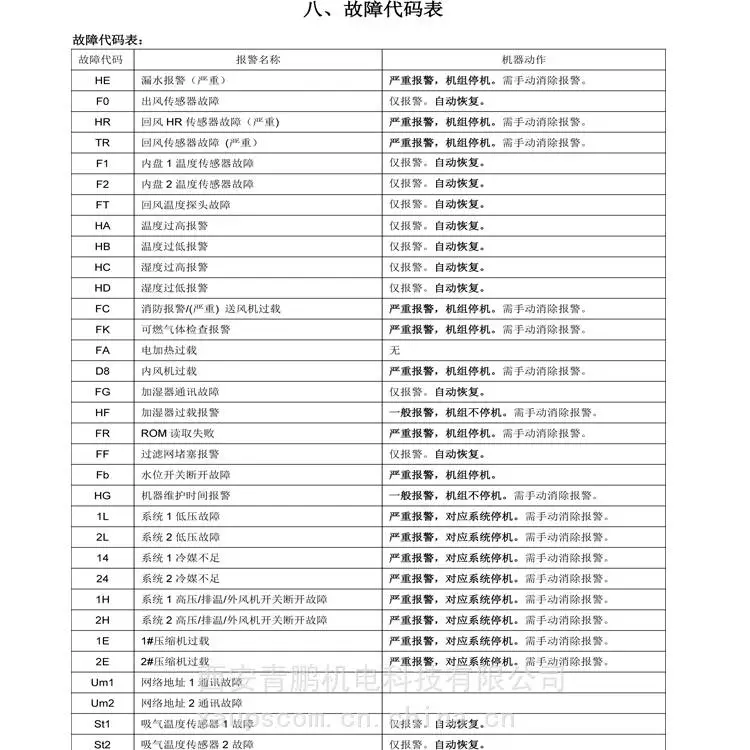

山特机房空调SCC012/SCC016/SCC020故障代码表：

故障代码 报警名称 机器动作

HE 漏水报警（严重） 严重报警，机组停机。需手动消除报警。

F0 出风传感器故障 仅报警。自动恢复。

HR 回风 HR 传感器故障（严重) 严重报警，机组停机。需手动消除报警。

TR 回风传感器故障 (严重） 严重报警，机组停机。需手动消除报警。

F1 内盘 1 温度传感器故障 仅报警。自动恢复。

F2 内盘 2 温度传感器故障 仅报警。自动恢复。

FT 回风温度探头故障 仅报警。自动恢复。

HA 温度过高报警 仅报警。自动恢复。

HB 温度过低报警 仅报警。自动恢复。

HC 湿度过高报警 仅报警。自动恢复。

HD 湿度过低报警 仅报警。自动恢复。

FC 消防报警/(严重) 送风机过载 严重报警，机组停机。需手动消除报警。

FK 可燃气体检查报警 严重报警，机组停机。需手动消除报警。

FA 电加热过载 无

D8 内风机过载 严重报警，机组停机。需手动消除报警。

FG 加湿器通讯故障 仅报警。自动恢复。

HF 加湿器过载报警 一般报警，机组不停机。需手动消除报警。

FR ROM 读取失败 严重报警，机组停机。需手动消除报警。

FF 过滤网堵塞报警 仅报警。自动恢复。

Fb 水位开关断开故障 严重报警，机组停机。

HG 机器维护时间报警 一般报警，机组不停机。需手动消除报警。

1L 系统 1 低压故障 严重报警，对应系统停机。需手动消除报警。

2L 系统 2 低压故障 严重报警，对应系统停机。需手动消除报警。

14 系统 1 冷媒不足 严重报警，对应系统停机。需手动消除报警。

24 系统 2 冷媒不足 严重报警，对应系统停机。需手动消除报警。

1H 系统 1 高压/排温/外风机开关断开故障 严重报警，对应系统停机。需手动消除报警。

2H 系统 2 高压/排温/外风机开关断开故障 严重报警，对应系统停机。需手动消除报警。

1E 1#压缩机过载 严重报警，对应系统停机。需手动消除报警。

2E 2#压缩机过载 严重报警，对应系统停机。需手动消除报警。

Um1 网络地址 1 通讯故障

Um2 网络地址 2 通讯故障

St1 吸气温度传感器 1 故障 仅报警。自动恢复。

St2 吸气温度传感器 2 故障 仅报警。自动恢复。

山特机房空调制造商：山特电子（深圳）有限公司

地址：广东省深圳市宝安区72区宝石路8号

山特机房空调生产商：广东欧科空调制冷有限公司

地址：广东省东莞市黄江镇清龙路69号

经销公司名称：西安青鹏机电科技有限公司UPS电源事业部

经销公司简称：西安青鹏机电科技

英文公司：Xi’an QingPeng Electromechanica Technology Co.,Ltd.

西安分公司/办事处：山特机房空调SCC012/SCC016/SCC020西安经销商

销售地址：陕西省西安市新城区轻工金花北路

销售中心：如您还有其它服务、产品、技术、业务的购买或咨询,欢迎您与山特机房空调SCC012/SCC016/SCC020经销商联络！

安装中心：西安市免费安装，外地电议

维修售后部或服务站：请联系供应商提供就近位置的维修经销商网点

主要供货/服务区域：西北地区、西南地区

提供网站咨询/信箱解答

邮政编码：710032
