ZZDQ氮封装置在储灌区的应用：

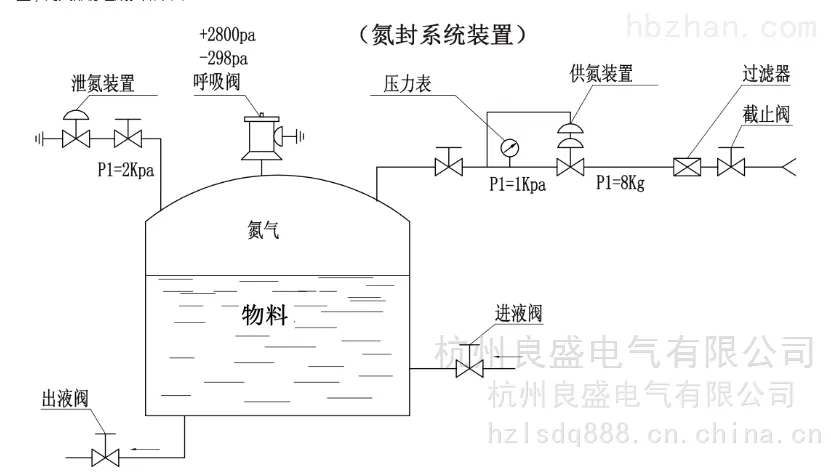

储罐的氮封系统工艺系统由（供氮阀、泄氮阀）和安全阀（安全泄放阀）组成的氮封系统可确保诸灌顶部空间处于惰性空气保护与常压控制之下。

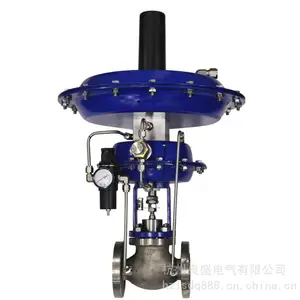

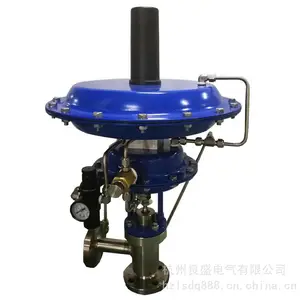

ZZDQ氮封装置（即带指挥器操作型自力式压力调节阀）由执行机构、普通阀体不锈钢和防氟型执行机构和直通单座衬氟波纹管阀体分组成。

由于该阀接触介质的部位均采用高压注塑工艺，对有能耐腐蚀、耐老化的聚全乙丙烯（简称F46),又采用聚四氟乙烯波纹管密封，因而该阀广泛用于化工、石油、台金、制药、电力等行业中对酸、碱强腐蚀介质和有毒、易挥发等气体、液体介质的过程控制。

特点：

氮封装置的供氮阀和泄氮阀压力设定方便，可在连续生产的条件下进行。在设定压力范围内，如100mmH20需调整到50mm H20 ，可通过调节供氮阀顶部的调节螺丝，改变弹簧的力，即可达到需要新设定的工艺值。泄氮阀的调整也是同理。呼吸阀设定值调整：在上述设定值调整好后，为避免呼吸阀启闭频繁，呼吸阀的设定值应大于泄压设定置。

产品特点：

◇耐腐蚀：阀体内腔、阀芯、阀座、阀杆均316不锈钢，能耐酸、碱，耐强腐蚀。

◇密封性能好：采用聚四氟乙烯材质的波纹管和填料双重密封，确保无渗漏。

◇泄漏量小：由于阀芯、阀座是软密封，故泄漏量低于**V级标准。

◇采用轻小型多弹簧执行机构，体积小，重量轻，调节精度高。

◇无需外加能源，能在无电、无气的场合工作，既方便，又节约能源，降低成本；

◇供氮阀和泄氮阀的压力设定方便，可在连续生产的条件下进行：

◇供氮阀压力检测膜片有效面积大，设定弹簧列度小，动作灵敏，装置工作平稳：

◇采用无填料设计，阀杆所受摩擦力小，反应迅速，控制精度高；

◇供氮阀采用指挥器操作，减压比可达100：1，减压效果好，控制精度高；

◇为确保储罐的安全，需在罐顶设置呼吸阀；

◇呼吸阀仅起安全作用，辟免了常规氮封装置中启闭频繁易损坏的缺陷。

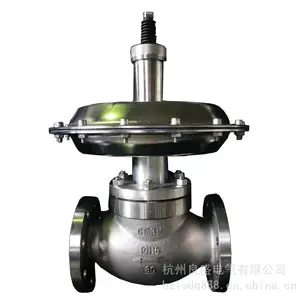

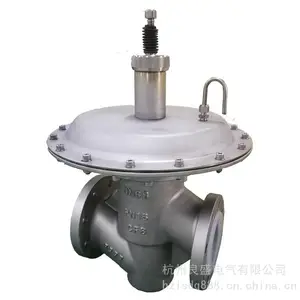

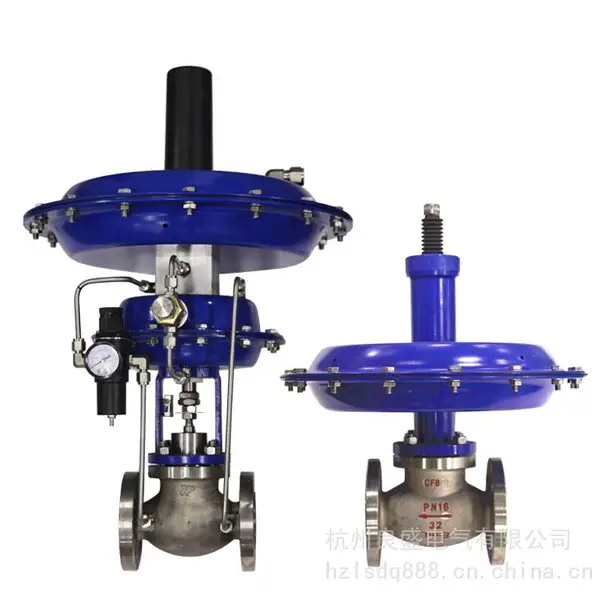

       完整的ZZDQ氮封装置由供氮装置和泄氮装置两部分组成。供氮装置由指挥器和主阀两部分组成：泄氮装置由内反馈的压开型微压调节阀组成。氨气压力一般设为100mmH2O.通过氨封装置***控制。

当诸灌进液阀开启，向罐内添加物料时，液面上升，气相部分容积减小，压力升高，当罐内压力升高于泄氮装置压力设定值时，泄氮装置打开，向外界释放氮气，使罐内压力下降，降至泄氮装置压力设***时，泄氮装置白动关闭。

当储罐出液阀开启，用户放料时，液面下降，气相部分容积增大，罐内压力降低，供氮装置开启，向储罐注入氮气，使罐内压力上升，当罐内压力上升至供氮装置自动关闭。

订货须知：

◇供氮、泄氮装置公称通径DN(mm)

◇供氮、泄氮装置公称压力PN(MPa)

◇阀体、阀内件及填料材质

◇供氮、泄氮装置压力设***

◇介质名称、温度、进料、出料流量
