一、固封极柱断路器概述：

ZN63A-12/1250A-20 ZN63-12/1250A-25手车式固封极柱户内高压交流真空断路器，系三相交流50Hz定额电压为12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于在额定工作电流下的频繁操作，或多次开断短路电流的场所。ZN63-12固封真空断路器在频繁操作和需要开断断路器电流的场合下具有极为优良的性能、完全满足自动合闸的要求并具有高的可靠操作与使用寿命。在开关柜内的安装形式即可以是固定式，也可以是安装于手车，断路器可安装于KVN28、KYN96型开关柜或配套于其它铠装中置柜，可提供额定电流为630A、1250A、1600A固封极柱真空断路器，可安装于650mm、800mm柜宽的开关柜。

断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有 推进机构，组成 手车单元作用。

固封式真空断器符合GB、IEC和DL标准和规范，GB/T11022、IEC60694高压开关设备和控制设备标准的共同技术条件：GB1984、DL403、JB3855交流高压断路器。

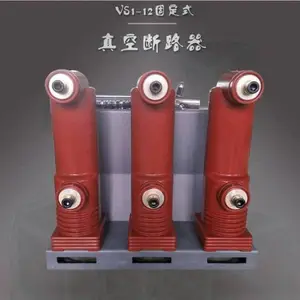

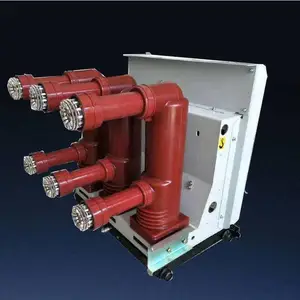

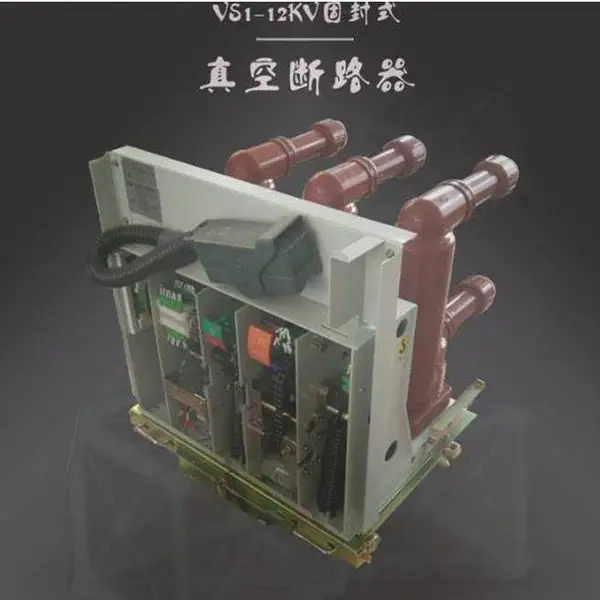

二、固封极柱断路器图片

三、固封极柱断路器使用环境条件
1、环境气温度：上限+40℃，下限-10℃;
3、相对湿度：日平均相对湿度：≤95%；月平均相对湿度：≤90%；
日平均饱和蒸气压：≤2.2×10-3MPa，月平均饱和蒸气压：≤1.8×10-3MPa，
2、海拔高度：2000m及以下;
4、地震烈度：不超过8度；
5、使用场所无易燃、爆炸危险、化学腐蚀及剧烈振动。

四、固封极柱断路器结构特点

1、断路器的灭弧室与操动机构部分采用前后配置方式，通过传动机构连接为一个整体，以 断路器的总体配合性能。
2、采用中封式陶瓷真空灭弧室，铜铬触头材料及纵磁场触头结构为当今世界公认的进的熄弧方式。
3、真空灭弧室装在采用APG新艺成型的绝缘筒内，不仅缩小了断路器的整体尺寸，还防止了异物对灭弧的损伤和表面污染。
4、绝缘筒在借鉴国外同类产品优点的基础上，增设内裙边和 筋，提高了绝缘水平和抗动稳定电流的能力。
5、操动机构采用弹簧储能式，具有电动和手动储能两种功能，断路器工作时储能弹簧的能量通过输出凸轮传递给连杆机构，再通过连杆机构传递到动触并没有部分。
6 合理的缓冲装置，分闸 ，减弱分闸冲击和震动。
7、无需调整，极少维护或免维护。
8、机构寿命高达20000次。

五、固封极柱断路器技术参数

六、固封极柱断路器基本型号

VS1（ZN63）-12/630-20

VS1（ZN63）-12/630-25

VS1（ZN63）-12/1000-20

VS1（ZN63）-12/1000-25

VS1（ZN63）-12/1250-20

VS1（ZN63）-12/1250-25

VS1（ZN63）-12/1250-31.5

VS1（ZN63）--12/1600-31.5

VS1（ZN63）-12/1600-31.5

VS1（ZN63）-12/2000-31.5

VS1（ZN63）-12/2000-40

VS1（ZN63）-12/2500-31.5

VS1（ZN63）-12/3150-40
