KZ47F抗硫燃气无泄漏平板闸阀 无泄漏燃气平板闸阀 产品说明

无泄漏燃气平板闸阀于天然气、液体石油气煤气、油品等。它以*的设计、新颖的结构和良好的密封性能*解决了阀门因燃气结焦而引起的关不严、开不动等问题，有效地提高了密封性能和使用寿命。真正达到零泄漏。该阀开启轻巧经久耐用、 注：抗硫阀门型号前加“K”，调节阀型号前加“L”，耐磨型号F后加“M”。 平板阀适用于Class150～900LB、PN1.0～16.0MPa,工作温度-29～180℃的天然气，石油，化工，环保，城市管道，燃气管线等到输送管线，用于截断或接通管路中的介质，也可用于放空系统和汽储存装置上，用作启闭设备。阀体有扁体和圆体两种形式，阀座有双重密封和自清洗功能，全封闭结构，防护性能好，可适应全天候要求。

制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

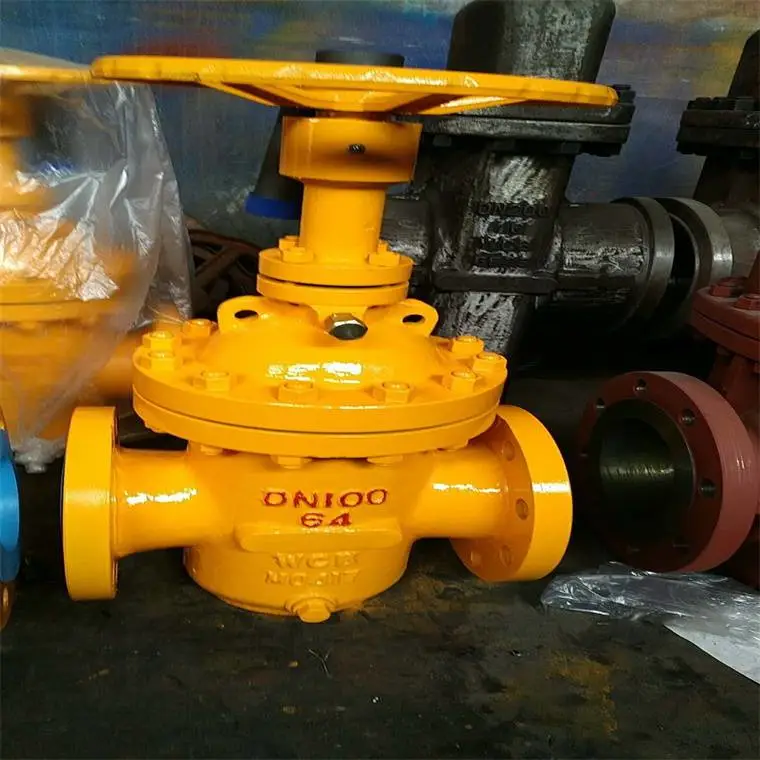

KZ47F抗硫燃气无泄漏平板闸阀

选择合适的闸阀材料在闸阀选型过程中至关重要。各种材料用于闸阀的阀体和密封件。材料选择主要取决于介质类型和设计温度。本文讨论闸阀中使用的常用材料以及如何为每种应用找到合适的材料。

闸阀的种类按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为:单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即只依靠介质压力将闸板的密封面压向另一侧的阀座来***密封面的密封，这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以***密封面的密封性。

闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上 有梯形螺纹，通过阀门***的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。

　　开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2－1圈 , 作为全开阀门的位置。因此 , 阀门的全开位置，按闸板的位置（即行程〉来确定。有的闸阀 , 阀杆设在闸板上，手轮转动带动阀杆转动 , 而使闸板提升 , 这种阀门叫做旋转杆闸阀或叫暗杆闸阀。

闸阀工作原理及优点：转动手轮，通过手轮与阀杆的螺纹的提升或下降与阀杆连接的阀板，达到开启和关闭的作用

闸阀具有以下优点：流体阻力小 , 密封面能受介质的冲刷和侵蚀小。 开闭较省力。 介质流向不受限制 , 不阻流、不降低压力。 形体简单 , 结构长度短，制造工艺性好，适用范围广。

闸阀的缺点如下：密封面之间易引起冲蚀和擦伤，维护比较困难。 外形尺寸较大，开启需要一定的空间，开闭时间长。

闸阀用途广泛，与多种介质接触。重要的是要考虑用于阀门结构的材料，以防止阀门过早失效和阀门操作期间的系统延迟。考虑以下标准来为闸阀选择合适的材料：

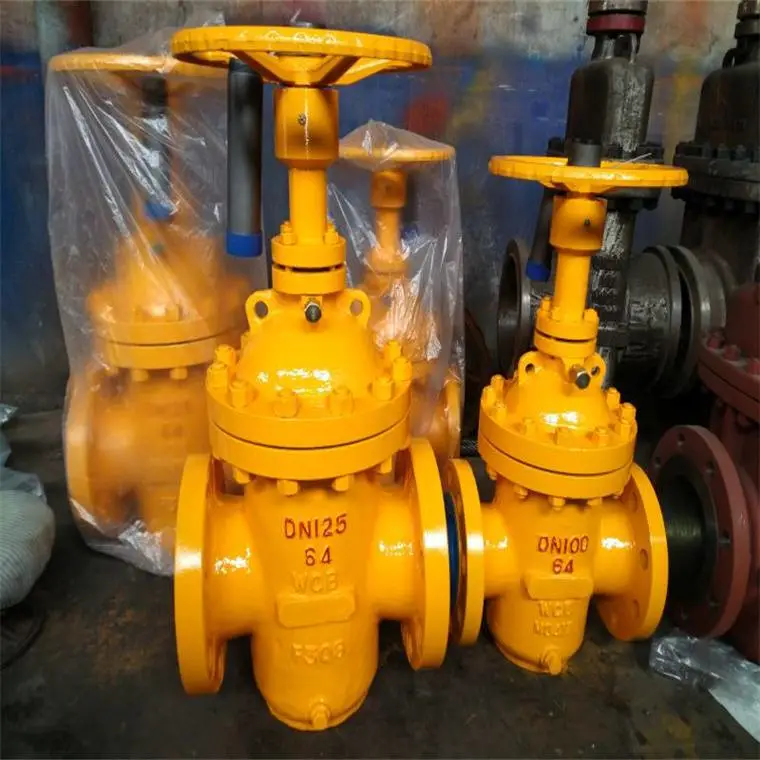

KZ47F抗硫燃气无泄漏平板闸阀

介质成分（无论是透明的还是充满颗粒的）

材料与所用介质的兼容性

阀门暴露在介质中的时间

运营压力

使用温度

涂层对材料的有效性

材料可用性和成本

闸阀有多种材料可供选择，这将在下一节中讨论。各种组织致力于制定和维护特定环境中阀门和材料的标准。

【一】KZ47F抗硫燃气无泄漏平板闸阀无泄漏工作原理（如下图所示）：

（图1）：阀门内部压力相当时闸板处于闭合状态，阀座表面PTFE密封环形成初始密封，每次阀门开或关时，阀座圈能清洁闸板两侧。

（图2）：对阀门施加管理压力时压力作用于闸板，迫使它贴近出口阀座上PTFE环，压缩它直到闸板停在钢制阀座上，这样，就形成了双重密封，首先是PTFE对金属密封，然后是金属对金属密封，阀座也被牢固地捡到凹槽，在这一点O形圈阻止任何后部介质流。

（图3）：阀体压力泄放后，形成进口密封，管道压力作用于进口阀座--使其移向闸板，这时形成PTFE对金属的密封，同时，O形圈与阀座凹槽形成紧密的密封。

（图4）：阀门自动泄放多余的压力，当阀体压力大于管道压力时，由于热膨胀，进口阀座推向凹槽，阀体内多余的压力在阀座与闸板之间泄放到管道中。

无泄漏型号编制说明：

①、系列代号：本公司系列代号为ZD

②、特殊要求代号：K—抗硫型

③、阀门类型代号：Z—闸阀

④、驱动方式代号：4—正齿轮传动 5—伞齿轮传动 9—电动 9B—防爆电动（手轮传动略）
⑤、连接形式代号：4—法兰连接 6—对焊连接

⑥、结构形式代号：7—暗杆平行式单闸板

⑦、结构特点代号：W—无导流孔（有导流孔省略）

⑧、密封面材质代号：F—增强聚四氟乙烯

⑨、压力等级代号：公称压力为MPa的10倍、磅级为实际数

⑩、阀体材料代号：C—WCB、P—CF8、ZG1Cr18Ni9Ti R—CF8M、ZG1Cr18Ni12Mo2Ti

例1：ZDZ47F-10C注释：公称压力为1.0MPa、正齿轮传动、法兰连接、有导流孔、暗杆平行式单闸板闸阀，阀体材质为WCB，密封面材质为增强聚四氟乙烯。

例2：ZD（K）Z67F-16C注释：公称压力为1.6MPa、手动、对焊连接、有导流孔、抗硫暗杆平行式单闸板闸阀，阀体材质为WCB，密封面材质为增强聚四氟乙烯。

KZ47F抗硫燃气无泄漏平板闸阀无泄漏产品结构特点

①阀体采用铸造结构。

②阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达 到轻松开、关阀门。

③阀座采用密封面上镶嵌PTFE，具有PTFE对金属和金属对金属的双重密封，PTFE密封面同时清除闸板脏物的作用。

④阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。

⑤阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。

⑥阀门关闭时能自动卸掉内腔高压（详见工作原理图），***使用安全。

⑦采用封闭齿轮转动启闭指示机构，能长期清晰地反映阀门的启闭情况。

⑧直埋式阀门外表面采用环氧煤沥青防腐处理，能与管线同寿命。

【二】KZ47F抗硫燃气无泄漏平板闸阀无泄漏产品性能规范：

【三】KZ47F抗硫燃气无泄漏平板闸阀无泄漏产品主要参数：

【四】KZ47F抗硫燃气无泄漏平板闸阀无泄漏产品采用标准：

【五】KZ47F抗硫燃气无泄漏平板闸阀无泄漏主要零件材料：

【六】KZ47F抗硫燃气无泄漏平板闸阀无泄漏主要零件材料：

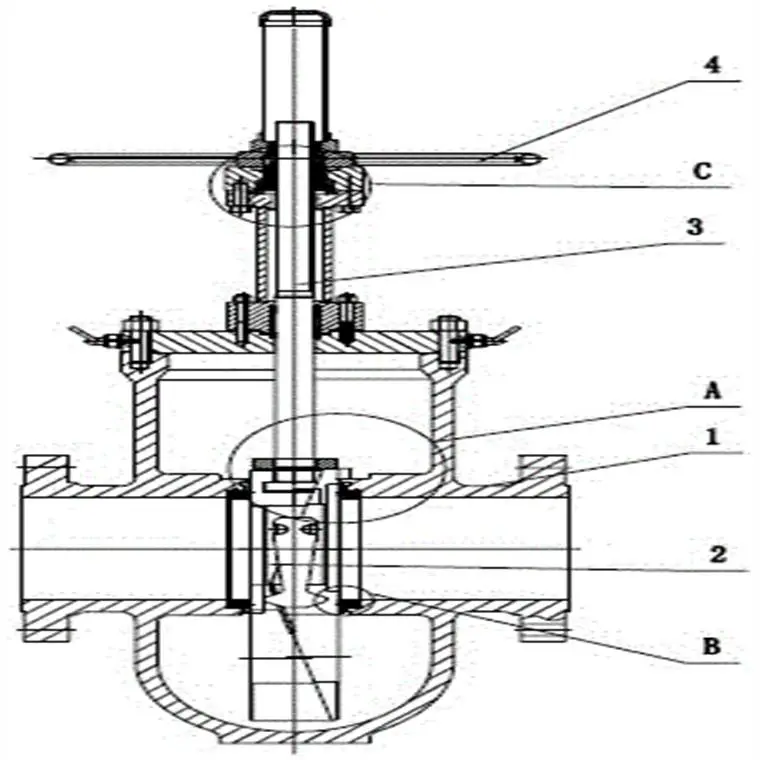

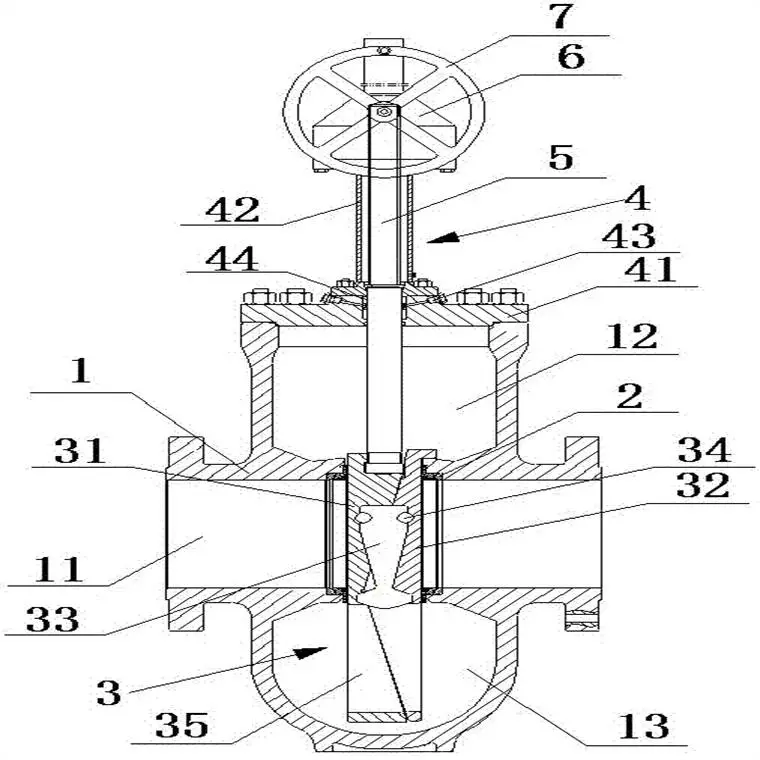

手动、齿轮传动、电动结构图：

【七】KZ47F抗硫燃气无泄漏平板闸阀无泄漏PN0.4-2.5MPa （Class150）主要外形尺寸及连接尺寸：

KZ47F抗硫燃气无泄漏平板闸阀无泄漏安装时应注意的事项：

 1、应防止泥沙进入阀门通道，损伤密封面。
2、应避免碰伤阀门两端法兰密封面。
无泄漏使用说明：
1、该阀门在管道中不允许作节流阀用。
2、阀门顺时针转动为关闭。在开启、关闭时应注意观察指针位置。
 3、该阀门为非强制型密封，只要闸板关闭到位，即能可靠密封，故阀门关闭到位后，请勿再加力，以免损坏零件。
 4、该阀门应定期进行维护、保养。在启闭不频繁的情况下，每半年保养一次，只需启闭一次阀门，观察指针的移动位置是否准确，有无卡阻现象即可。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的闸阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供zui全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
