Z641F46腐蚀性气体液体衬氟气动闸阀 Z641F46气动衬氟闸阀概述

Z641F46气动衬氟闸阀，借助压缩空气驱动的阀门，闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来***密封面的密封，这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以***密封面的密封性,闸阀是一种zui带见的启闭阀门，利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。FEP（F46）、PCTFE（F3）衬氟闸阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

Z641F46腐蚀性气体液体衬氟气动闸阀

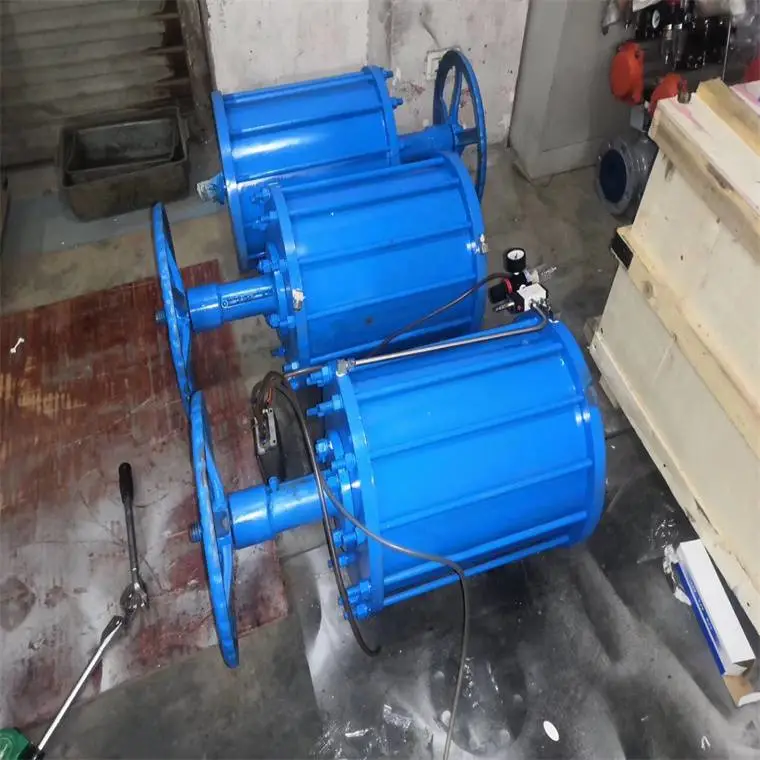

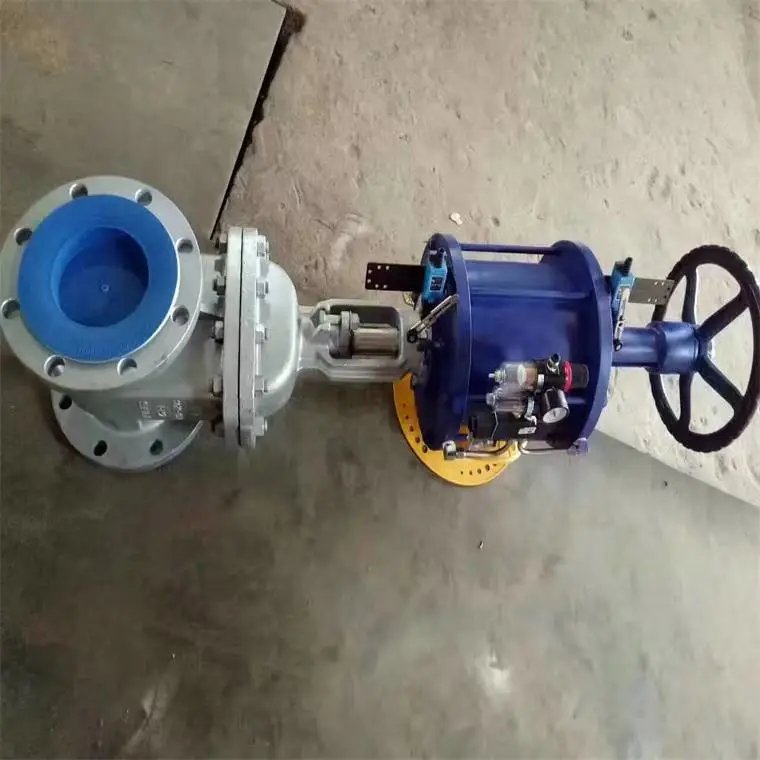

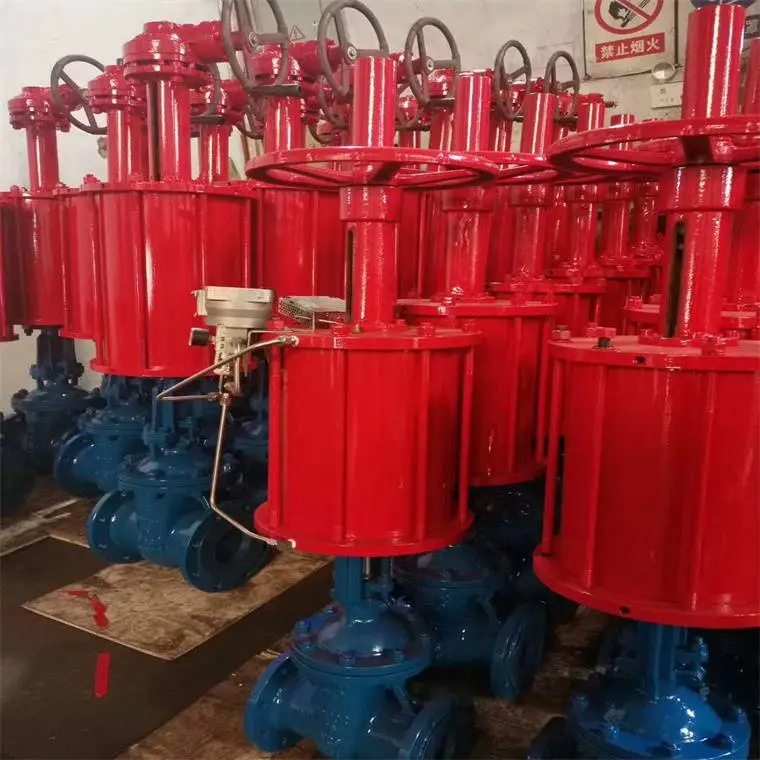

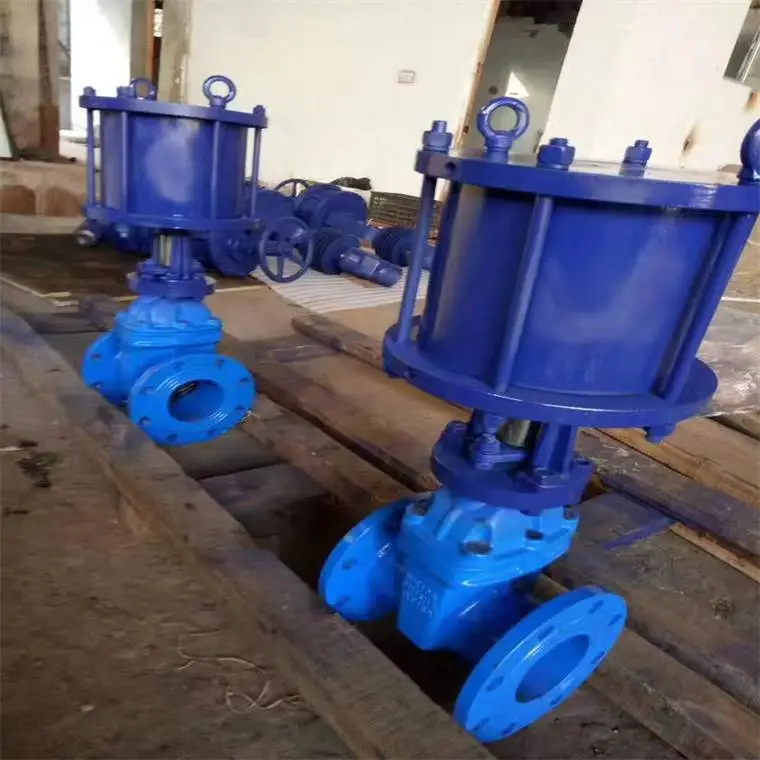

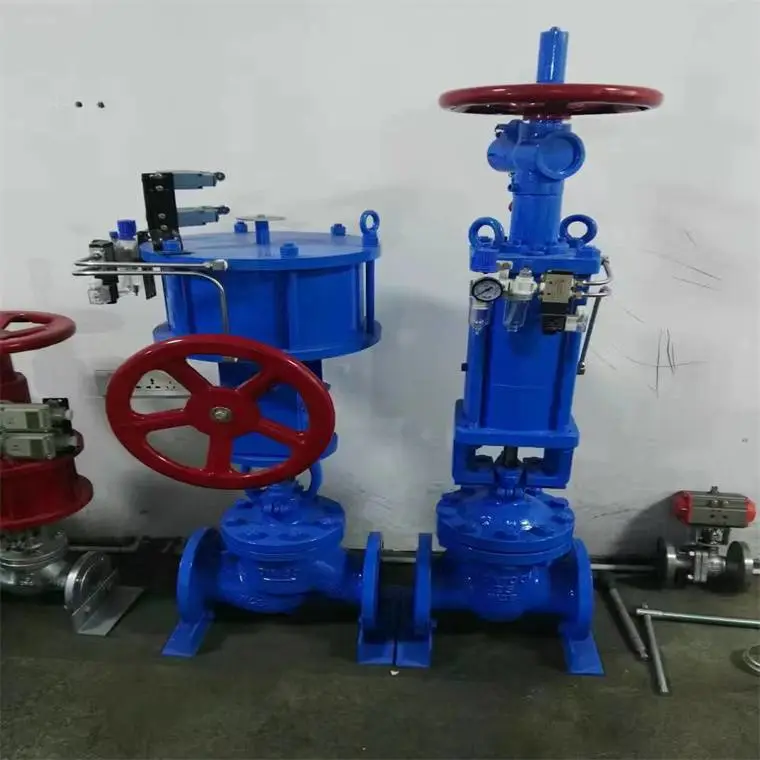

气动闸阀是具有气动执行机构(双层气缸,并带有缓冲机构)和手动及其保护机构(手动和可自锁的气动-手动转换装置)的低支架明杆气动闸阀。该阀由于采用双层气缸结构,其与单气缸式气动闸阀相比,提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且,由于气动闸阀具备缓冲机构,能有效地减速轻了关闭阀门时,由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损,同时,也能避免闸板卡死的现象。

气动闸阀是借助压缩空气驱动的阀门，闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来***密封面的密封，这就是自密封。大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以***密封面的密封性。

当使用气源操作闸阀时，必须将手动装置部位的小手柄扳到气动位置，使开合螺母与丝杆拨开，当压缩空气从汽缸上部管线入时，推动汽缸内活塞、活塞杆直线向下运动，活塞杆与阀杆连接，随之推动阀杆向下运动关闭阀门，当压缩空气从下部管进入时，气体推动汽缸内活塞、活塞杆向上运动，同时带动阀杆向上运动开启阀门。当无气源时，可利用丝杆及开合螺母进行开启和关闭阀门，先将汽缸的上下进气管处于排气状态，转动手动部位的小手柄处于手动位置，使开合螺母与丝杆处于正常啮合状态，此时转动手动部位的大手轮，当顺时针针转动手轮时，即关闭阀门，当逆时针转动手轮时，即开启阀门。

　　当气源从上进气口通入时，阀杆带动阀板向下运动，阀门关闭。当气源从下进气口通入时，阀杆带动阀板向上运动，阀门开启。

单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开 (可提供防爆型)。

双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭，有记忆功能 (可提供防爆型)。

限位开关回讯器：远距离传送阀门的开关位置的信号 (可提供防爆型)。

电气定位器：根据电流信号 (标准4-20mA)的大小对阀门的介质流量调节控制(可提供防爆型)。

气动定位器：根据气压信号 (标0.02-0.1MPa)的大小对阀门的介质流量调节控制。

电气转换器：将电流信号转换成气压信号，与气动定位器配套使用 (可提供防爆型)。

气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源稳压、清洁、运动部件润滑作用。

手动操作机构：控制在不正常情况下可以手动操作。

气动阀门是复杂的化控制仪表，由多种气动元件组成，用户需根据控制要，进行详细选择。

1、气动执行器：双作用式、单作用式、③型号规格、④动作时间。

2、电磁阀：单控电磁阀、双控电磁阀、③使用电压、④防爆型。

3、信号反馈：机械式开关、接近式开关、⑧输出电流信号、④使用电压、⑤防爆型。

4、定位器：电气定位器、气动定位器、⑧电流信号、④气压信号、⑤电气转换器、⑥防爆型。

5、气源处理三联件：过滤减压阀、油雾器。

6、手动操作机构

具有气动执行机构（双层气缸，并带有缓冲机构）和手动及其保护机构（手动和可自锁的气动-手动转换装置）的低支架明杆闸阀。该阀由于采用双层气缸结构，其与单气缸式气动闸阀相比，提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且，由于该阀具备缓冲机构，能有效地减速轻了关闭阀门时，由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损，同时，也能避免闸板卡死的现象。

为了配合用户实现操作自动化，本公司除供应本系列产品之外，还可单独提供包括支架在内的气缸体，帮助用户对已有的种类繁多的手动闸阀进行改造，将双缸气动执行机构部分安装在手动闸阀的阀体大盖上，即可构成双缸式气动-手动两用闸阀。

由于其技术***，性能可靠，操作切换和维修方便，已被石油、化工、冶金、电力、海运等部门作为输送气体、液体介质的管道开闭装置而广泛使用。


Z641F46腐蚀性气体液体衬氟气动闸阀Z641F46的特点
1.阀体有扁体和圆体两种形状：GB阀门采用圆体，ANSI磅级阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体，阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；
2.密封副为FPF（F46）/ FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
3.填料采用PTFE（F4）标准填料，密封性能好，维修更换方便；
4.带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
5.介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。


Z641F46腐蚀性气体液体衬氟气动闸阀Z641F46基本型号
Z41F3型、Z41F46型和Z40F3、Z40F46型。


Z641F46腐蚀性气体液体衬氟气动闸阀Z641F46设计规范
遵循GB 12234/API6000标准
Z641F46腐蚀性气体液体衬氟气动闸阀Z641F46驱动方式
手动、电动、下齿轮、伞齿轮传动。气动闸阀：借助压缩空气驱动的阀门。国内主要的厂商有上海申弘阀门 设备有限公司和湖南邵阳新兴水电机械设备厂。其公是机械工业部、化工部、中国化工装备总公司***管理生产企业。其产品在业内有一定的价格优势和技术优势气动阀采购时只明确规格、类别、工压就满足采购要求的作法，在当前市场经济环境里是不***。因为气动阀制造厂家为了产品的竞争，各自均在气动阀统一设计的构思下，进行不同的创新，形成了各自的企业标准及产品个性。因此在气动阀采购时较详尽的提出技术要求，与厂家协调取得共识，作为气动阀采购合同的附件是十分必要的。

Z641F46腐蚀性气体液体衬氟气动闸阀Z641F46基本型号

三、Z641F46腐蚀性气体液体衬氟气动闸阀Z641F46技术规范

四、Z641F46腐蚀性气体液体衬氟气动闸阀Z641F46主要零部件材料表

五、Z641F46腐蚀性气体液体衬氟气动闸阀Z641F46外型和连接尺寸

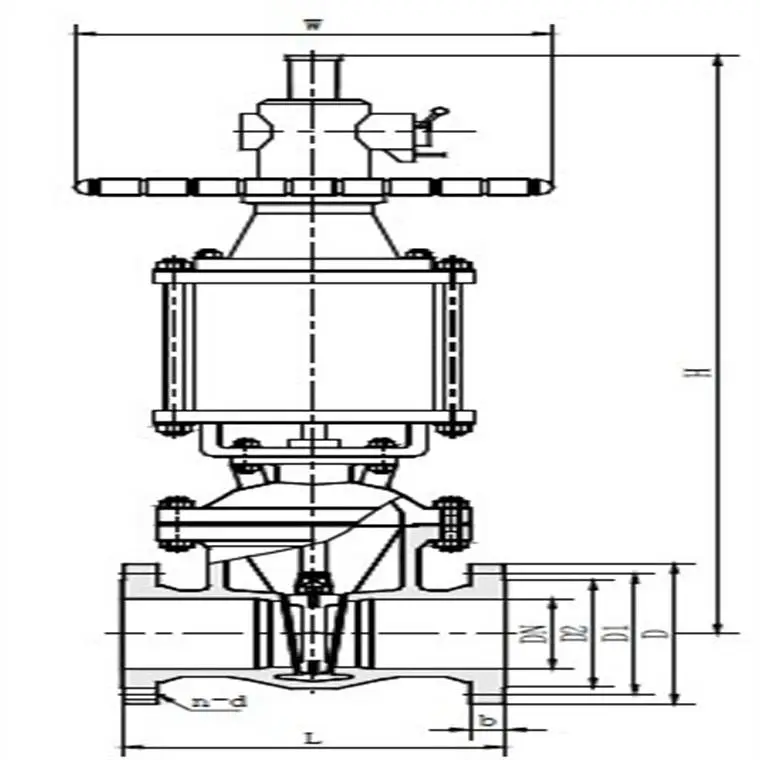

Z641F46外形尺寸

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的闸阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供zui全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
