功能

?模拟位置输出电压

?总和输出

?宽动态范围——103V/A、104V/A、105V/A的三十年

?直流至15kHz?校准调整

?零点偏移调整

?自动检测器偏置

?与光束强度无关的位置

OT-301SL概述

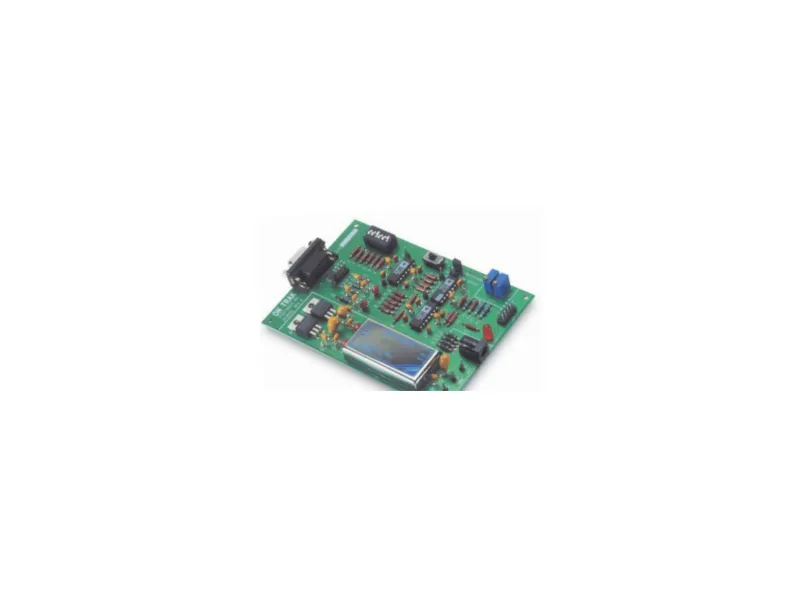

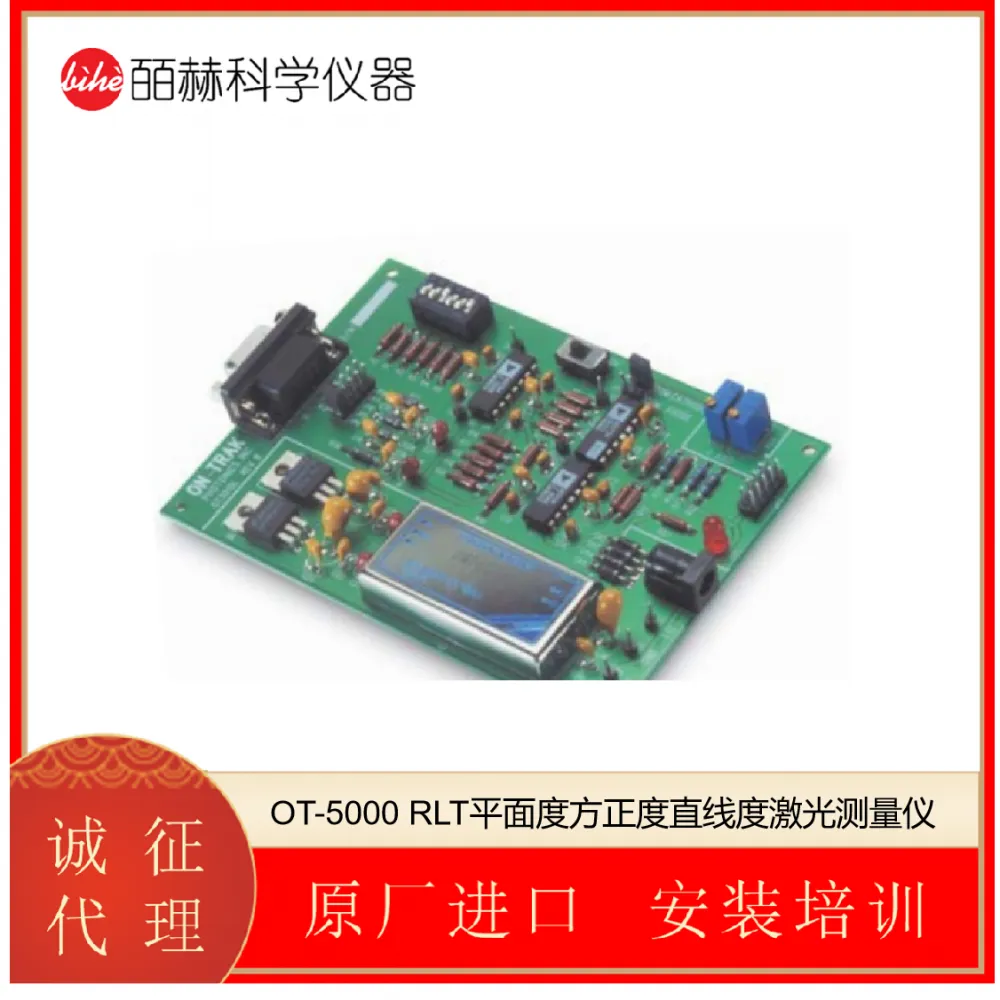

OT-301SL印刷电路板放大器设计用于直接集成到OEM仪器中。

OT-301SL的电路元件针对具有可选偏置电压和三个增益范围的单轴位置感测探测器（PSD）进行了优化，能够以极高的精度对信号进行加法、减法和除法运算。精密运算放大器和电阻网络执行加法和减法运算；优化的模拟分频器提供最终的比率。模拟除***确保在非常宽的信号范围内具有的线性。

最后一级提供+10%的位置输出读数调整，并作为驱动长电缆的高性能输出缓冲器。和信号等于总探测器信号，并且与入射光束功率成比例。OT-301SL包括一个DC-DC转换器，该转换器可以拆卸并更换为外部电源，以降低大批量OEM应用中的成本。光束位置由PSD的两个阳极连接（***为Y1和Y2）产生的信号比率计算。OT-301SL上的双跨阻放大器可***测量PSD的阳极信号电流。

规格

探测器类型：单轴位置传感探测器阳极输出（公共阴极）阴极输出（公共阳极）双电池（公共阳极或阴极）

输入灵敏度：10-3 A/V、10-4 A/V和10-5 A/V

Y输出信号：0V至+10V

总和输出信号：10V

校准调整：读数的+10%

Y零点（偏移）：+1.0V

偏置电压：0V、+5V或+12V

线性度：+0.1%

频道间跟踪：1%

电源交流适配器：+12V DC@500mA

尺寸：3.5 x 5.0英寸

输入连接器：插座DB9

输出/电源连接器：双列10针头
