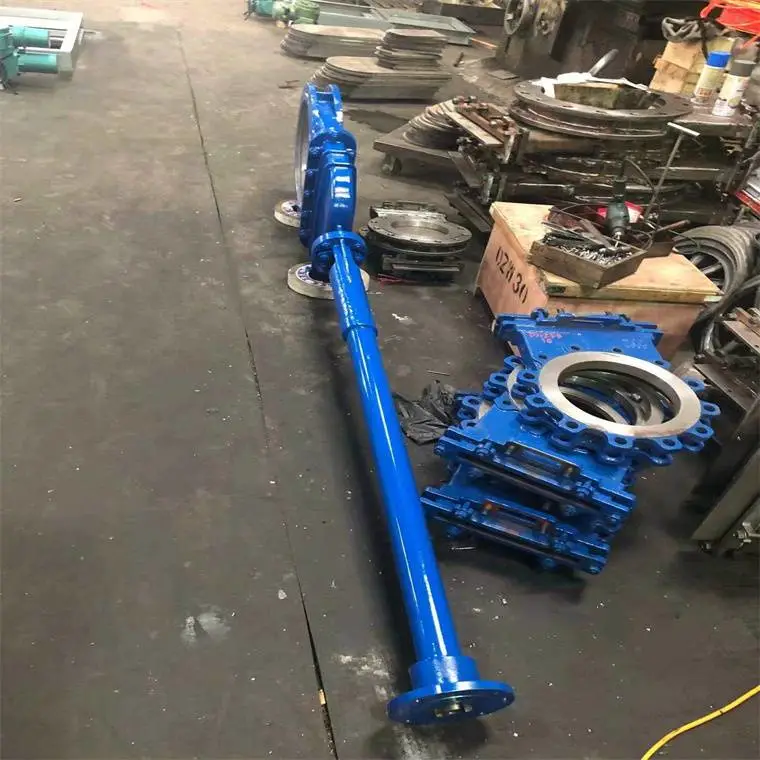

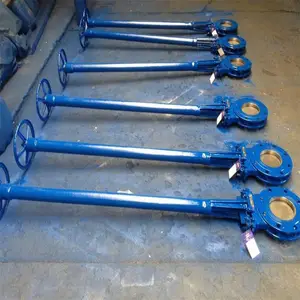

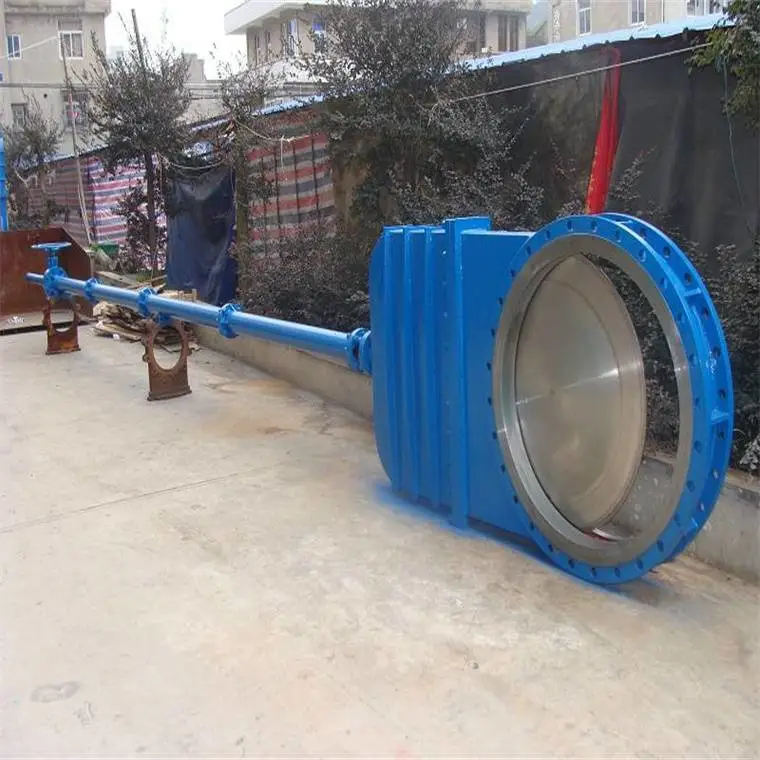

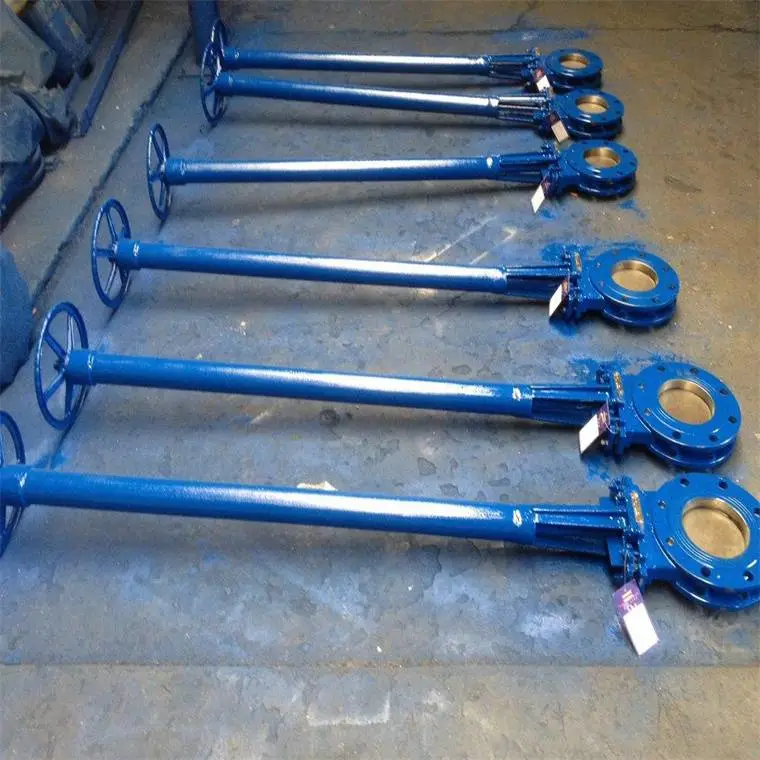

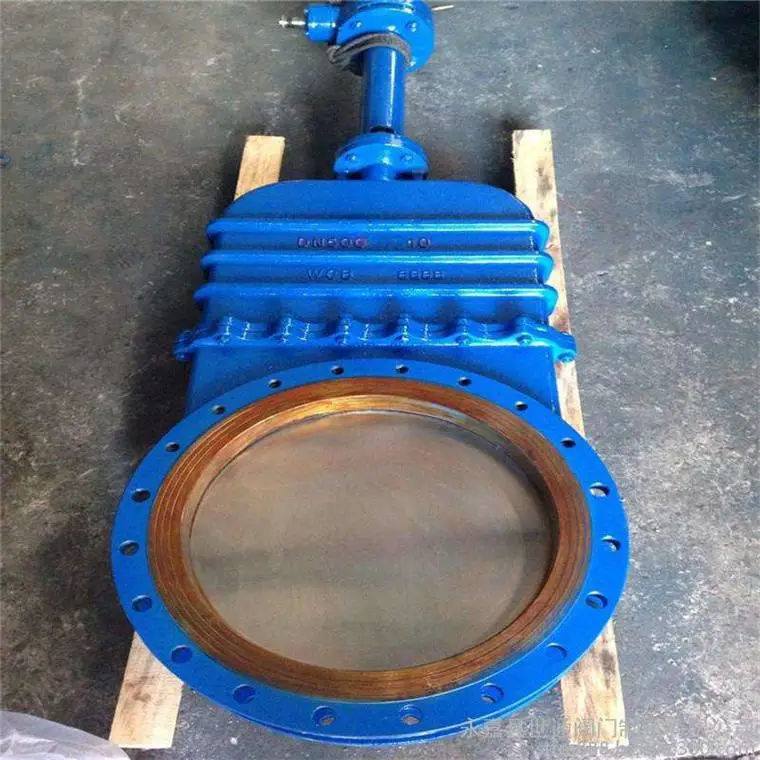

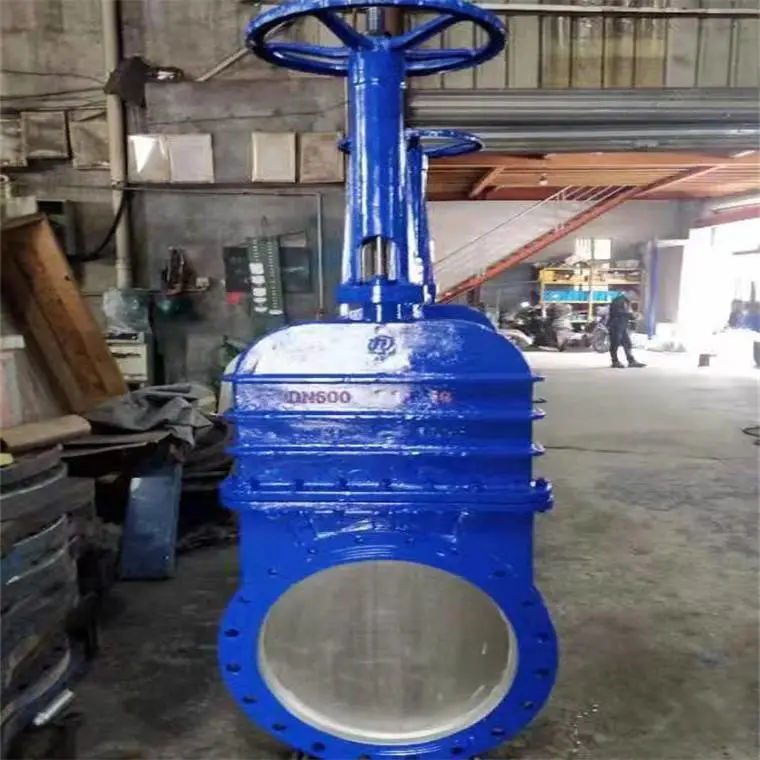

DMZ573X加长暗杆刀形闸阀 产品说明
本实用新型涉及阀门的技术领域，刀闸阀又称刀型闸阀、刀门闸阀、浆液阀、泥浆阀，它的启闭件是闸板，闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质，闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为5°,楔式刀型闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。

阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。

一、DMZ573X加长暗杆刀形闸阀刀型闸阀常见泄漏解决方法？

1．阀体接头泄漏

刀形不锈钢闸阀的阀体和阀盖之间一般采用凸缘作为连接件，如果连接处没有足够的紧固力或者连接不均匀，在这里就会发生泄漏。技术人员建议，采用凸缘作为接合工具时，应采用凸缘对角固定的方法。另外，用于连接的垫片也必须是优质的。

2．充填渗漏

不锈钢刀形闸阀内介质的腐蚀性、温度、压力等因素对其密封性能有一定影响，是造成密封泄漏的主要原因。所以在选择充填方式时，应根据实际情况考虑管道介质的特性。

3．压孔泄漏

一些不锈钢刀型闸阀的阀盖上有厂家在进行压榨测试时留下的压榨孔，如果压榨孔不够紧，很可能会导致阀门漏水。所以，在使用不锈钢刀片式闸阀时，首先要紧固打压孔，或者直接焊接螺丝和螺孔。因此在解决不锈钢电动刀型闸阀漏水问题时，需要结合实际情况，找出问题所在，采取正确的方法进行处理。

二、刀型闸阀型号和产品分类有哪些？

刀型闸阀驱动方式：手动，电动，气动，液动，伞齿轮，电液动和气液动等驱动方式。刀型闸阀外形：明杆，暗杆两种　　刀型闸阀材质：铸铁、铸钢、碳钢、不锈钢、衬氟等　　刀型闸阀密封：硬密封，软密封，单面密封，双面密封等多种材质密封。

三、蒸汽管道闸阀执行标准？

蒸汽管道一般都是截止阀。所以不考虑闸阀执行标准。

四、刀闸阀安装方向？

看阀门安装方向：

1.看阀体上的箭头方向；

2.一般的截止阀都是低进高出，低的方向是进口，高的方向是出口。

五、DMZ573X加长暗杆刀形闸阀刀型闸阀与普通的闸阀的区别是什么?什么样的？

刀闸阀具有较小的安装空间，工作压力低，不易堆积杂物，价格较低。

刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来***密封面的密封,这就是自密封.大部分闸阀是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座,以***密封面的密封性。本类阀门在管道中一般应垂直安装。

六、闸阀的执行标准有哪些？

主要标准 1、GB/T 12232-2005 通用阀门 法兰连接铁制闸阀 2、GB/T 12234-2007 石油、天然气工业用螺柱连接阀盖的钢制闸阀 3、GB8486-87 《内螺纹连接闸阀、截止阀、球阀、止回阀通用技术条例》

4、GB8465.1-87《内螺纹连接闸阀、截止阀、球阀、止回阀 基本尺寸 铁制闸阀》

5、JB/T53162-1999 《闸阀产品质量分等》 6、JB/T5298-91《管线用钢制平板闸阀》 7、JB/Z243-85《闸阀静压寿命实验规程》 8、JB/TQ648-8《铁质对夹式平板闸阀》 9、JB/T53200-94《铁质对价平板闸阀 产品质量分等》 10、JB/T53242-94《钢制平板闸阀 产品质量分等》

七、刀板阀和刀闸阀区别？

刀板阀是刀板阀而刀闸阀是刀闸阀。

八、刀闸阀试压标准？

一般情况下，阀门不作强度试验，但修补过后阀体和阀盖或腐蚀损伤的阀体和阀盖应作强度试验。对于安全阀，其定压和回座压力及其他试验应符合其说明书和有关规程的规定。

2、阀门安装之彰应作强度和密封性试验。低压阀门抽查20%，如不合格应***的检查；中、高压阀门应***的检查。

3、试验时，阀门安装位置应在容易进行检查的方向。

4、焊接连接形式的阀门，用肓板试压不行时可采用锥形密封或O型圈密封进行试压。

5、液压试验时就将阀门空气尽量排除。

6、试验时压力要逐渐增高，不允许急剧、突然地增压。

7、强度试验和密封性式验持续时间一般为2~3min，重要的和特殊的阀门应持续5min。小口径阀门试验时间可相应短一些，大口径阀门试验时间可相应长一些。在试验过程中，如有疑问可延长试验时间。强度试验时，不允许阀体和阀盖出现冒汗或渗漏现象。

8、节流阀不作关闭件密封性试验，但应作强度试验及填料和垫片处的密封性试验。

9、试压中，阀门关闭力只允许一个人的正常体力来关闭；不得借助杠杆之类工具加力(除扭矩扳手外)，当手轮的直径大于等到于320mm时，允许两人共同关闭。

10、具有上密封的阀门应取出填料作密封性试验，上密封官合后，检查是否渗漏。用气体作试验时，在填料函中盛水检查。作填料密封性试验时，不允许上密封处于密位置。

九、DMZ573X加长暗杆刀形闸阀刀闸阀门安装方向？

刀闸阀：垂直安装。

又称刀型闸阀、刀门闸阀、浆液阀、泥浆阀，它的启闭件是闸板，闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质，闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为5°,楔式刀型闸阀的闸板可以做成一个整体，叫做刚性闸板；

也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。刀闸阀具有较小的安装空间，工作压力低，不易堆积杂物，价格较低。

刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来***密封面的密封,这就是自密封.大部分闸阀是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座,以***密封面的密封性。

这类阀门在管道中一般应垂直安装。

DMZ573X加长暗杆刀形闸阀背景技术：

刀闸阀广泛使用在化工、造纸、污水处理管道控制介质流动的场合，特别适用于夹带泥沙、石块、木块和含有条状纤维的污水管道的截流，虽然暗杆刀闸阀因为克服了明杆刀闸阀的安装空间受限制的问题，越来越受到广大客户的青睐，但目前国内制造的刀闸阀普遍存在着启闭扭矩大，公称压力低，以及由于阀杆与闸板的偏心，造成密封座受剪压，并且闸板受弯矩力作用，摩擦力大大增加，阀门启闭费力，阀杆受弯，使得阀杆的使用寿命大为降低，这在很大程度上影响了暗杆刀闸阀的使用范围。

DMZ573X加长暗杆刀形闸阀技术参数：

1、阀体材质:铸钢(WCB)、不锈钢（304、316）、2520

2、公称压力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、150LB

3、公称通径：DN50-600mm  NPS2"-24"

4、适用温度:-38~+650℃(具体温度范围视密封副材质和介质性质而定)

5、连接法兰:ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS标准

6、密封型式：硬密封（H、Y）、软密封（X、F）

7、泄漏量:硬密封：D级（液体0.1XDNmm3/s）、软密封：A级（零泄漏）

8、驱动方式：电动执行器（开关型、调节型、防爆型、智能体式）

DMZ573X加长暗杆刀形闸阀零件材质：

五、DMZ573X加长暗杆刀形闸阀性能参数：

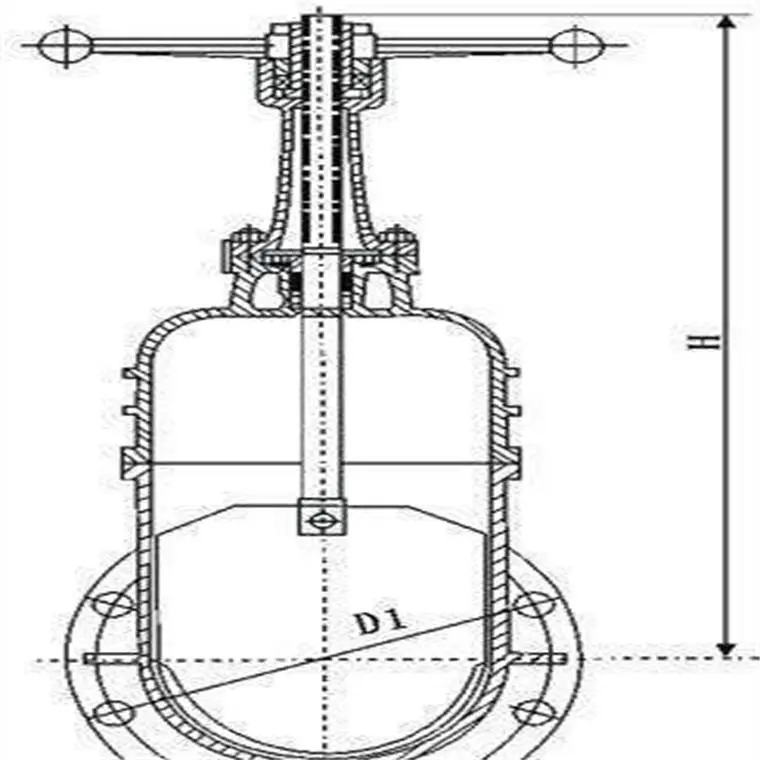

六、DMZ573X加长暗杆刀形闸阀连接尺寸（mm）：

摘要本实用新型公开了暗杆刀闸阀，其特征为在左、右阀体板之间装有密封座和支承块，在阀杆的两侧设有支承杆。本实用新型由于在左、右阀体之间装有密封座和支承块，在阀杆的两侧设有支承杆，加强了闸板的对中性，提高了闸板和阀杆的刚性，从而避免了密封座受剪切的现象，使闸板的受力状况大为改善，本刀闸阀不仅启闭力矩小，而且使用寿命长，提高了密封效果，满足了用户的需求。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
