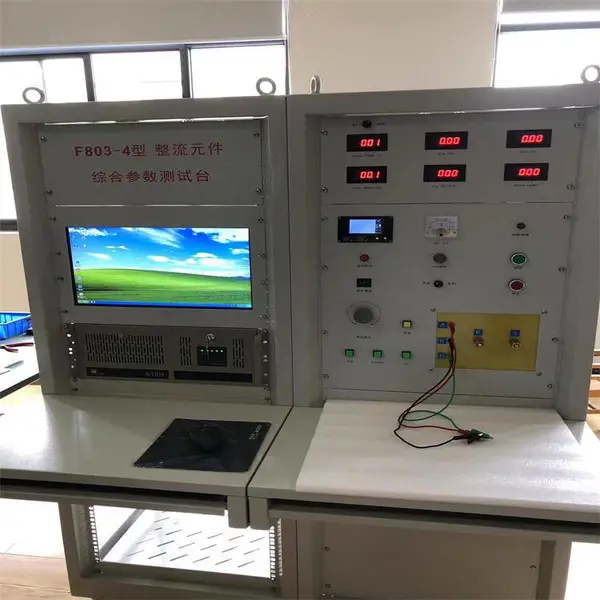

晶闸管整流管综合测试台  型号:RH08-F803-4

库号：M404573

F803-4晶闸管整流管综合测试台 简述
该测试台是将晶闸管及整流二极管的多个静态直流参数的测试制作在一起的综合性测试台，能测试晶闸管的VDRM、VRRM、IDRM、IRRM、VGT、IGT及整流二极管的VRRM、IRRM多项参数。

二、系统特点
1、测试方法符合GB4023-83、GB4024-83的规定，所有的参数均为数字显示，
读数直观准确。
2、设备内还自带示波器用于观看伏安特性曲线。
3、设备配置RS232串行接口，整机配置工控机及软件和打印机，当测试参数正常显示时，按设备上的发送按钮即可将参数数据送往工控机，工控机负责参数记录和打印测试报告。
4、整体设备做成一体落地式机柜，底部装有万向轮，设备可自由移动。

三、技术参数
1、设备电源：AC220V
2、设备容量：≦500VA
3、工位数：1；
4、主要技术指标范围：
(1)峰值电压测量范围：（0—6000）V；
(2)峰值漏电流测量范围：（0—200）mA；
(3)峰值漏电流保护设定范围：（0—199）mA；
(4)触发电压测量范围：（0—5）V；
(5)触发电流测量范围：（0—500）mA；
(6)测量精度：±5%
(7)整机电源功耗：AC220、≤500VA
(8)整机外形尺寸：约600×600×1200mm
(9)整机重量：200Kg
通态电流技术参数:
(1)峰值电压测量范围:(0-6000)V;
(2)峰值漏电流测量范围:(0-200)nA;
(3)峰值漏电流保护设定范围:(0-199)mA;
(4)触发电压测量范围:(0-5)V;
(5)触发电流测量范围:(0-500)mA;
(6)维持电流测量范围:(0-500)mA;
(7)通态峰值电流测试范围:(1000-6000)A;
(8)通态峰值电压测试范围:(0-5)V;
(9)配置工控机打印机
